Pico 1.44 英寸 LCD 显示屏 128×128像素 ST7735S 控制器 即插即用 SPI接口
现价：
¥
64.50

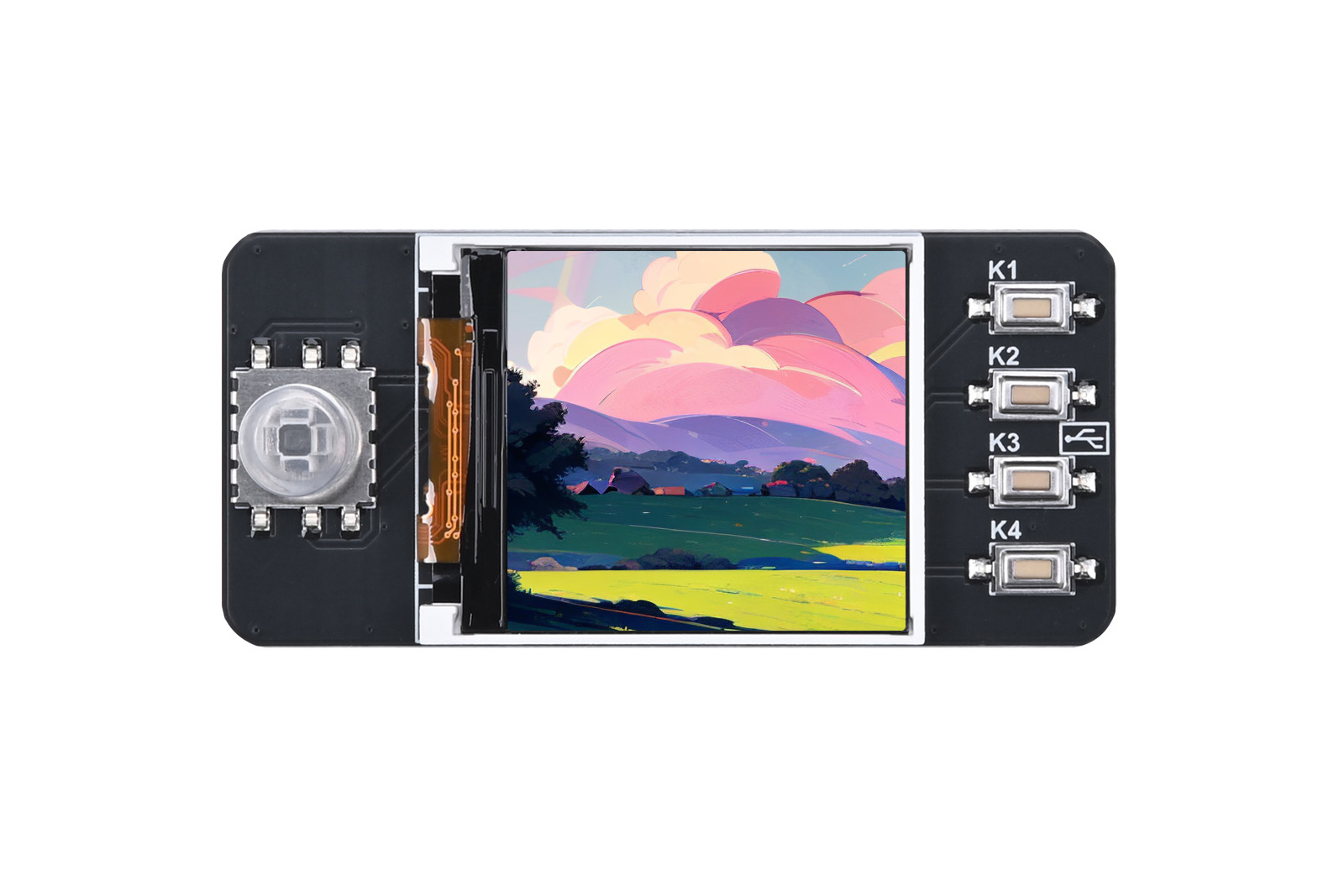

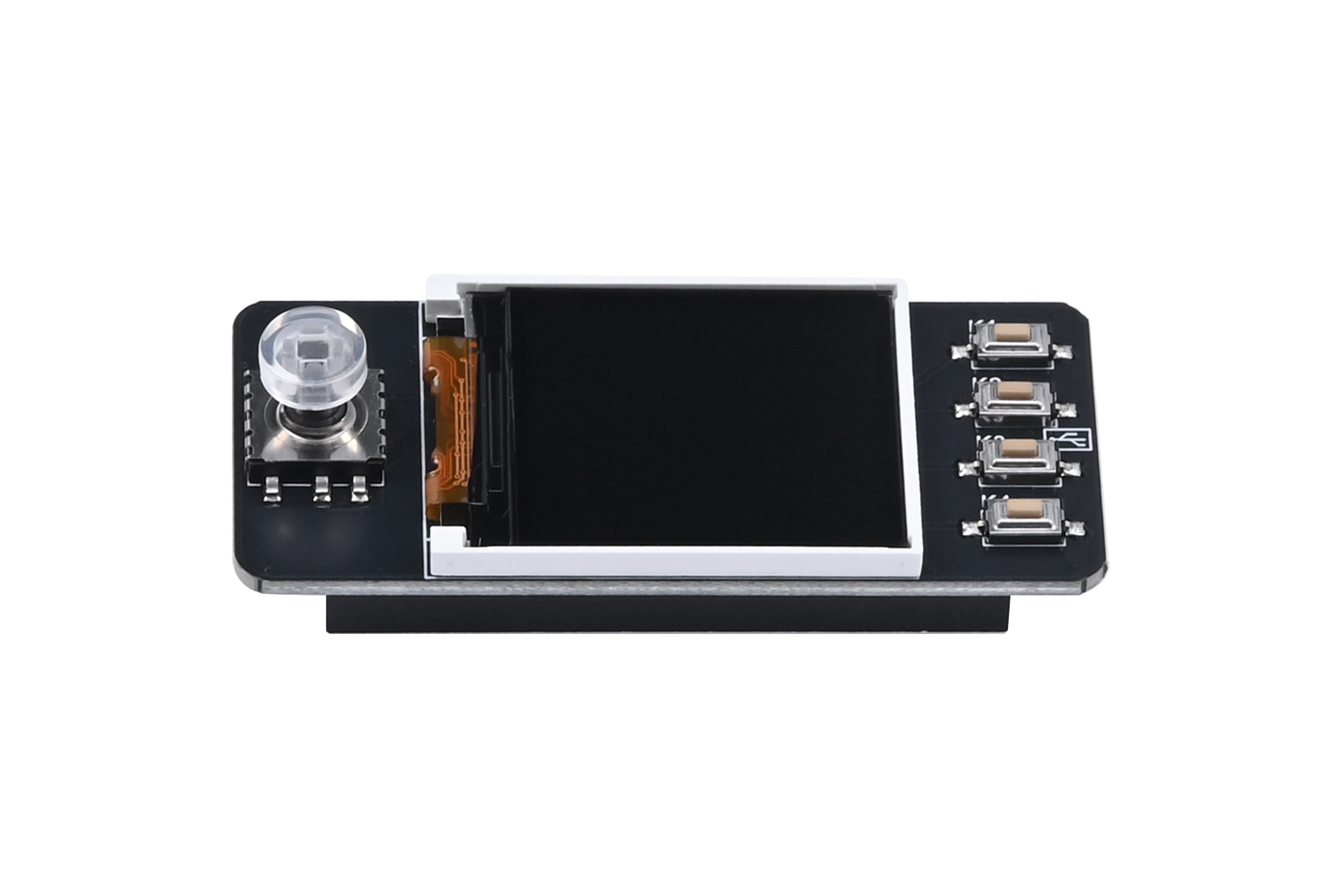

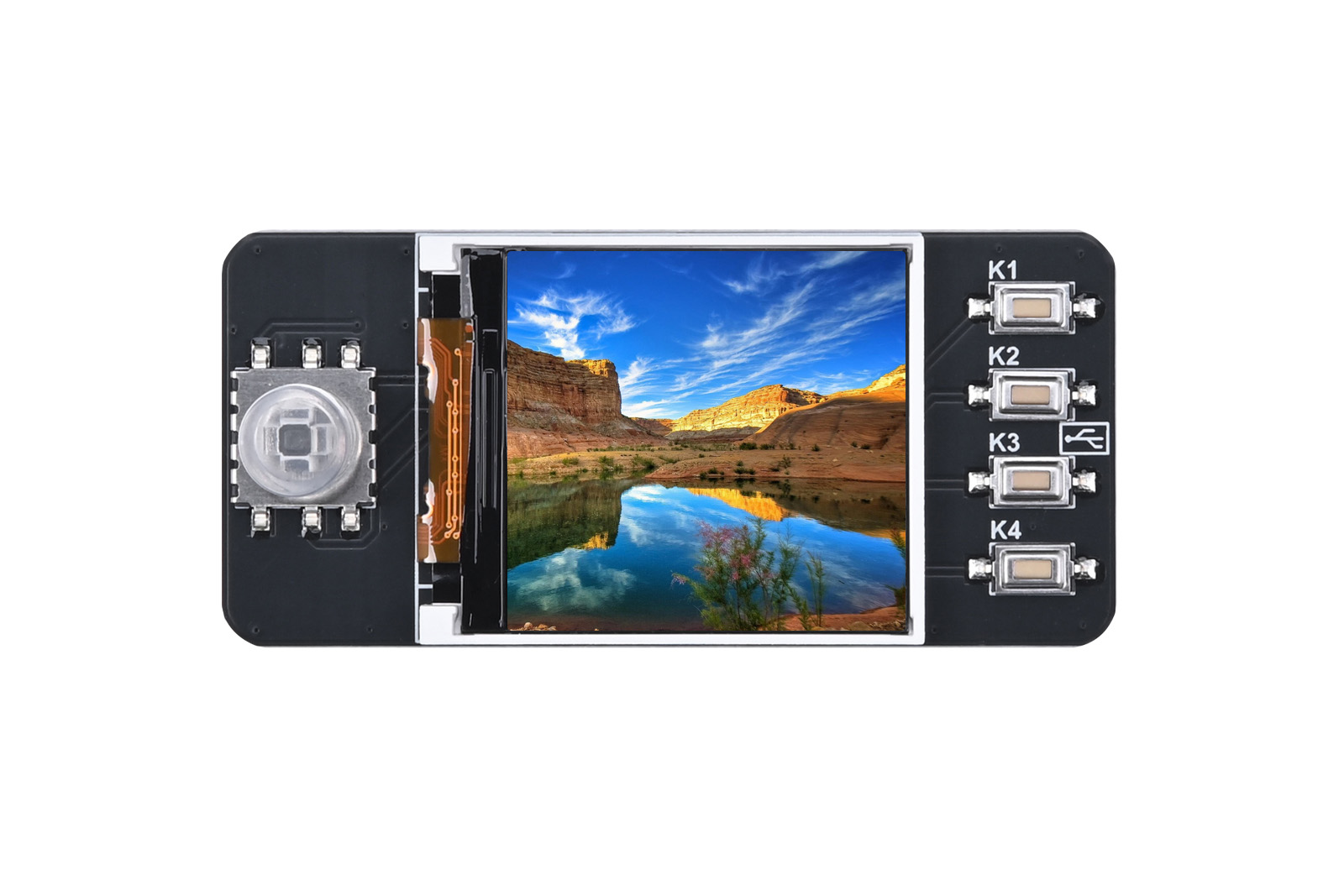

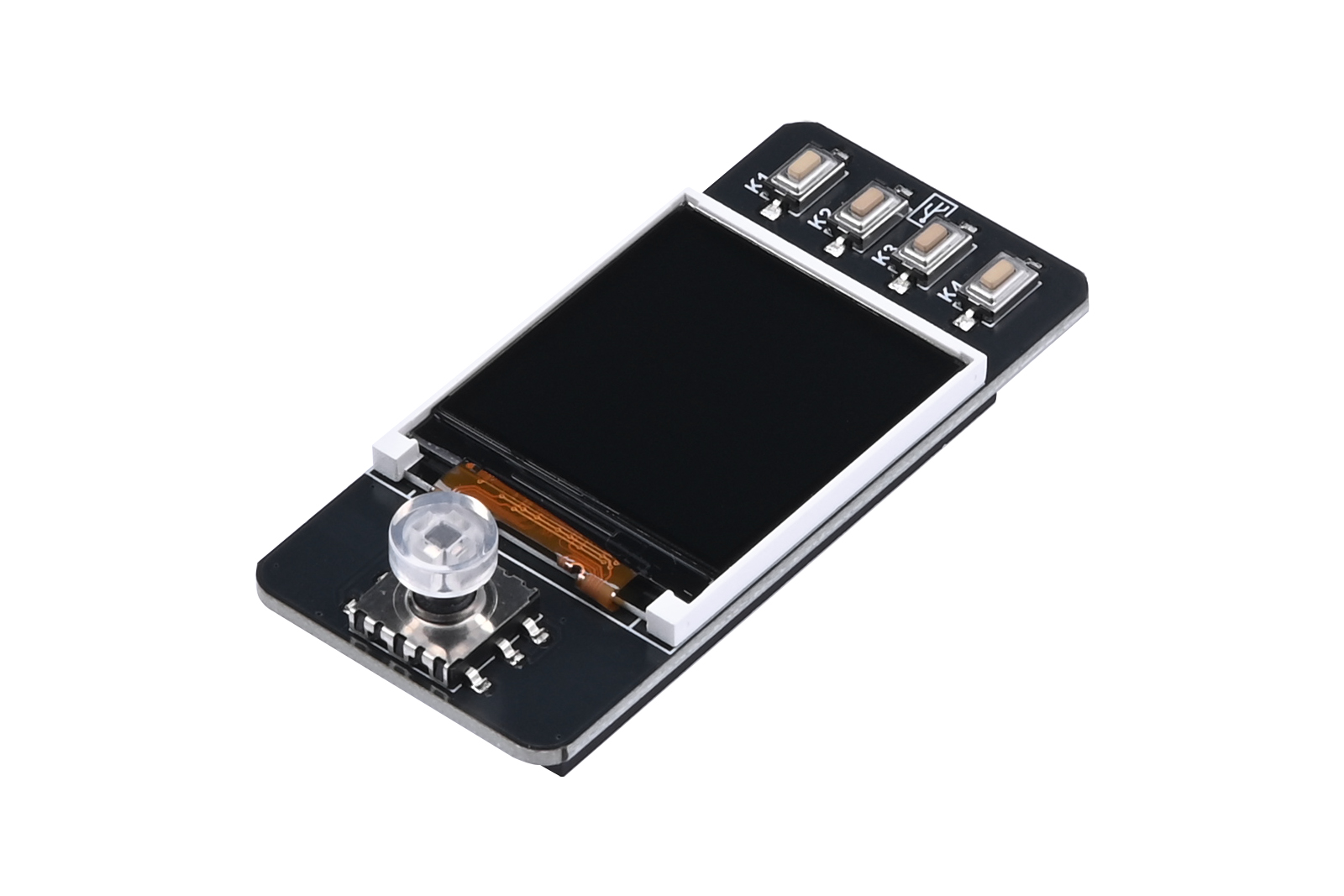

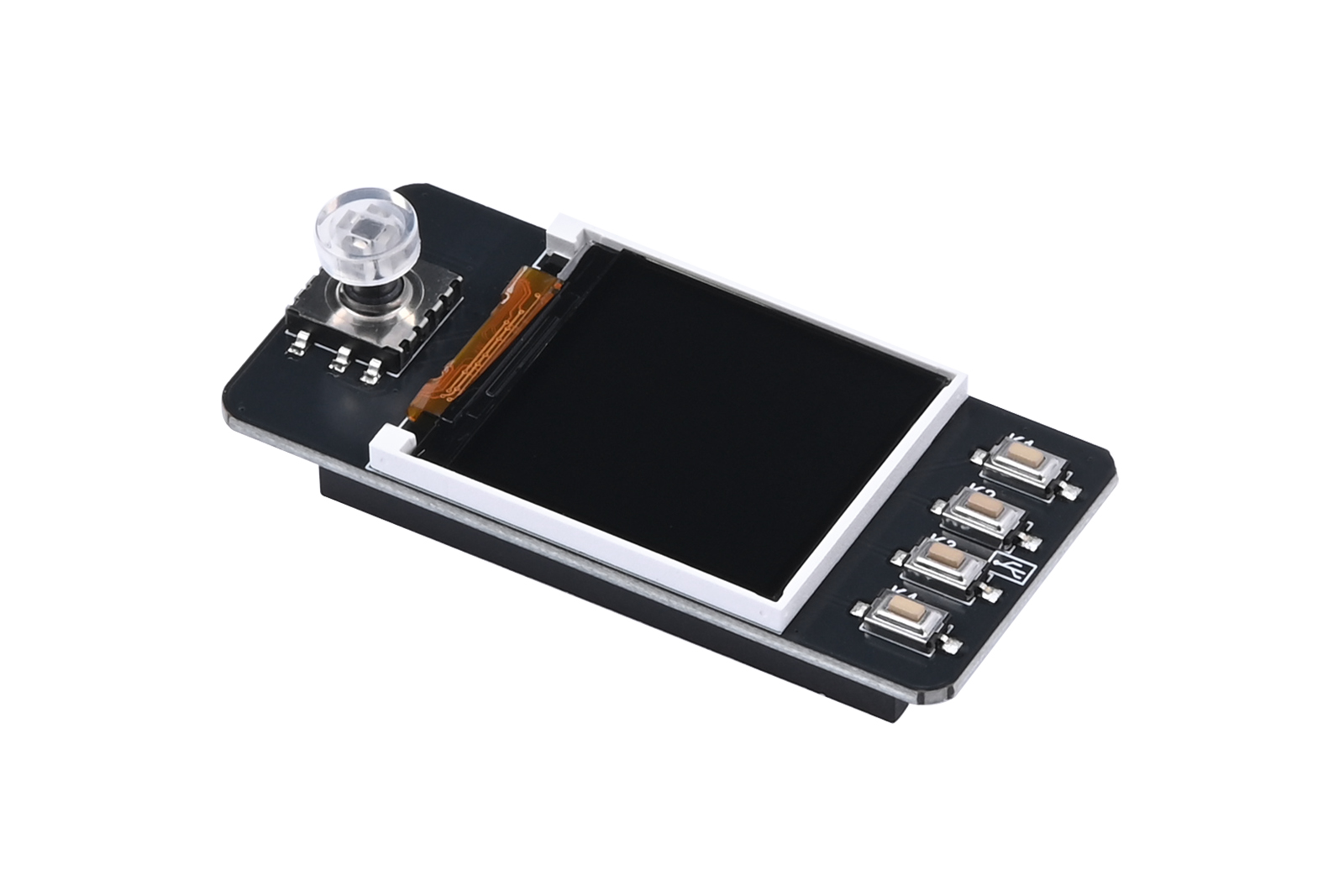

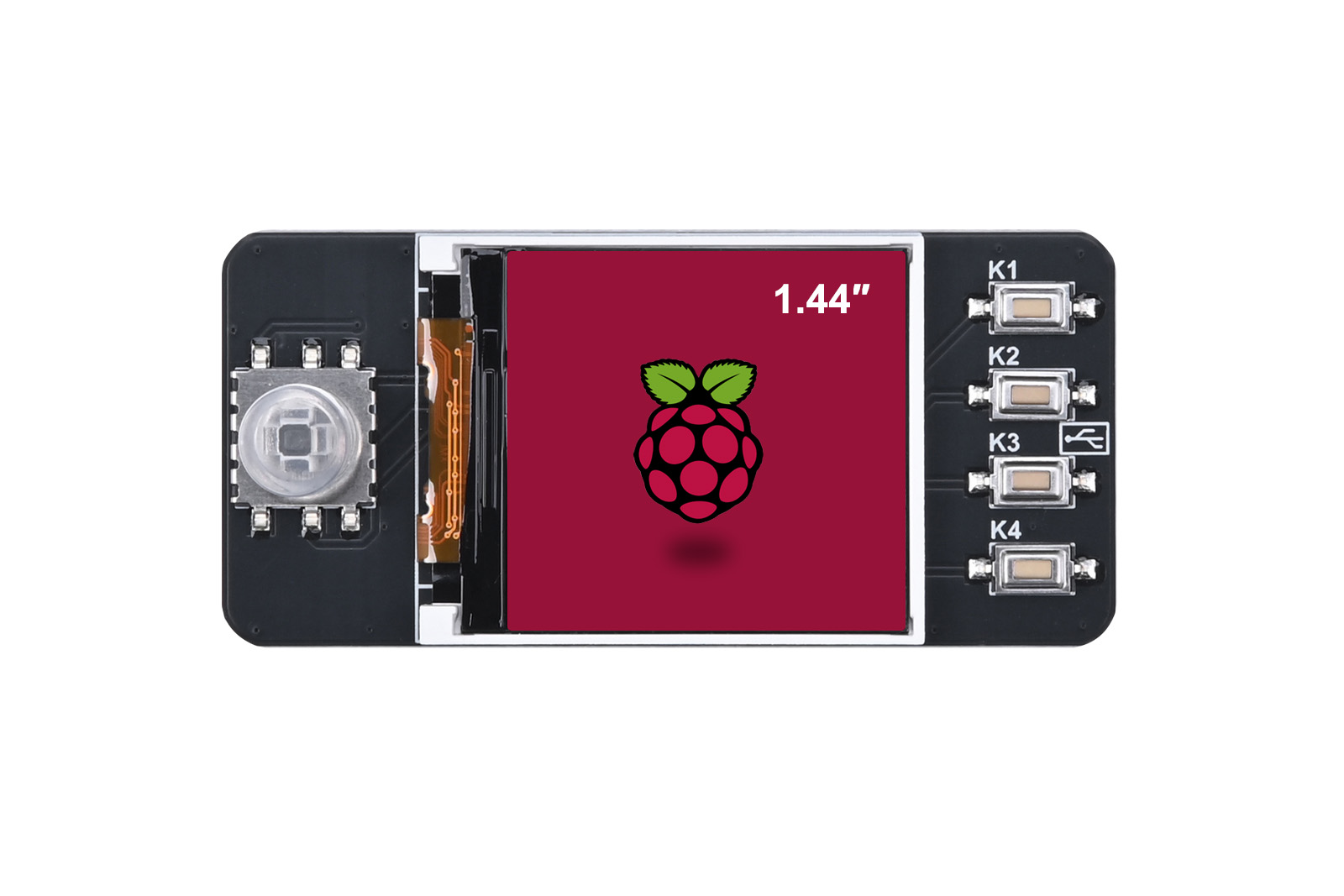

1.44英寸Pico 液晶显示屏
128×128像素，65K色(RGB)，SPI接口，即插即用。
这款液晶显示屏的分辨率为128×128，内置ST7735S控制器，并配有 SPI控制接口。它专门与树莓派 Pico 配套使用。这种多功能显示屏能够轻松地绘制点、线、矩形和圆形，同时还能显示字符。
产品特点
- 128×128 分辨率
- SPl接口，占用引脚更少
- ST7735S 控制器被集成在屏幕上。
- 1个操纵杆（五个方向控制）和6个按钮
- 提供开源演示代码，可与树莓派开发板配合使用。
规格说明
| 尺寸 | 65mm（长）x30.3mm（宽） |
| 分辨率 | 128x128 |
| 显示颜色 | RGB,65K |
| 控制芯片 | ST7735S |
| 背光控制 | LED |
| 信号接口 | SPI |
| 运行电压 | 3.3V |
适用于树莓派Pico的1.44英寸液晶显示屏模块，分辨率为128x128，屏幕可显示65K 种真彩色，显示效果清晰且色彩鲜艳。
内置 ST7735S 控制器
ST7735S控制器以其高度集成、低功耗以及简洁的接口设计而令人印象深刻。该显示屏由ST7735S控制器供电，确保了运行的流畅与高效。
SPI接口，所需引脚更少
注意：请如图所示正确连接 1.44 英寸 LCD 显示器和 Raspberry Pi Pico。
板载一个纵杆（五个方向）为导航菜单提供精确的模拟控制以及控制项目中的移动。
4 个用户按钮用于用户输入，提供额外的控制选项和交互性。
接口定义
| LCD接口 | 引脚功能 | 描述 |
| VCC | VSYS | VDD(3.3V) |
| GND | GND | 接地 |
| SDA | GP7 | SPI数据输入 |
| SCK | GP6 | SPI时钟输入 |
| CS | GP5 | SPI指令选择，低电平激活 |
| BL | GP13 | 背光控制 |
| D/C | GP11 | 数据/命令选择（高电平为数据，低电平为命令） |
| RESET | GP12 | 显示复位，低电平有效 |
| K1 | GP8 | 用户按钮K1 |
| K2 | GP4 | 用户按钮K2 |
| K3 | GP3 | 用户按钮K3 |
| K4 | GP2 | 用户按钮K4 |
| LEFT | GP16 | 操纵杆的左按钮 |
| DOWN | GP20 | 操纵杆的下按钮 |
| RIGHT | GP19 | 操纵杆的右按钮 |
| GENT | GP17 | 操纵杆的中心按钮 |
| UP | GP18 | 操纵杆的向上按钮 |

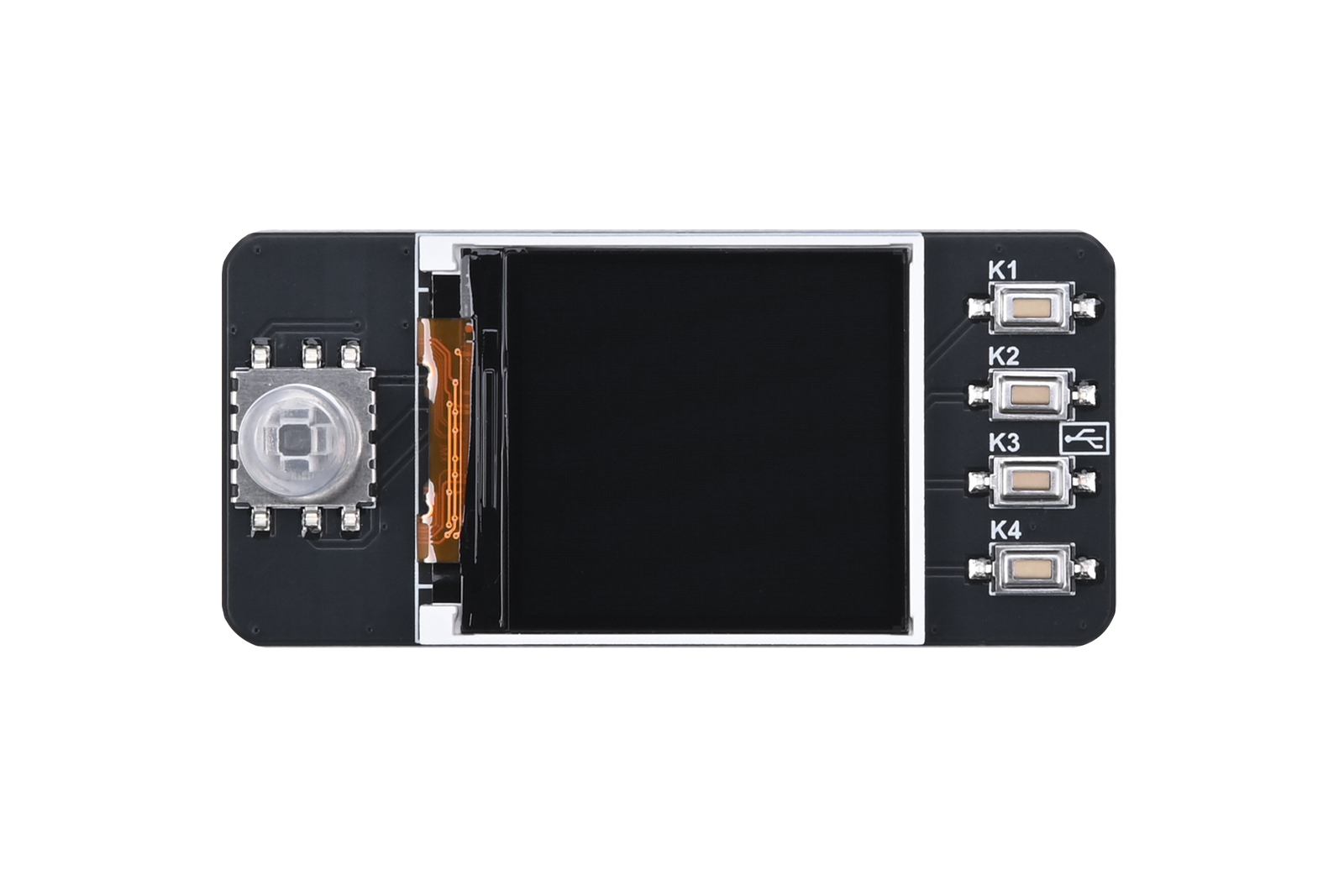

资源概述
①1.44寸液晶显示屏
②用户按键 K1
③用户按键 K2
④用户按键 K3
⑤用户按键 K4
⑥用户摇杆
尺寸
配置列表
PICO-1.44英寸液晶显示屏 x 1
WIKI
型号 PICO 1.44inch LCD Display
SKU 220685
品牌 SEENGREAT
SKU 220685
品牌 SEENGREAT
