7.3英寸电子纸显示屏 支持七种颜色 功耗极低 SPI 通信接口 支持C/Python示例代码

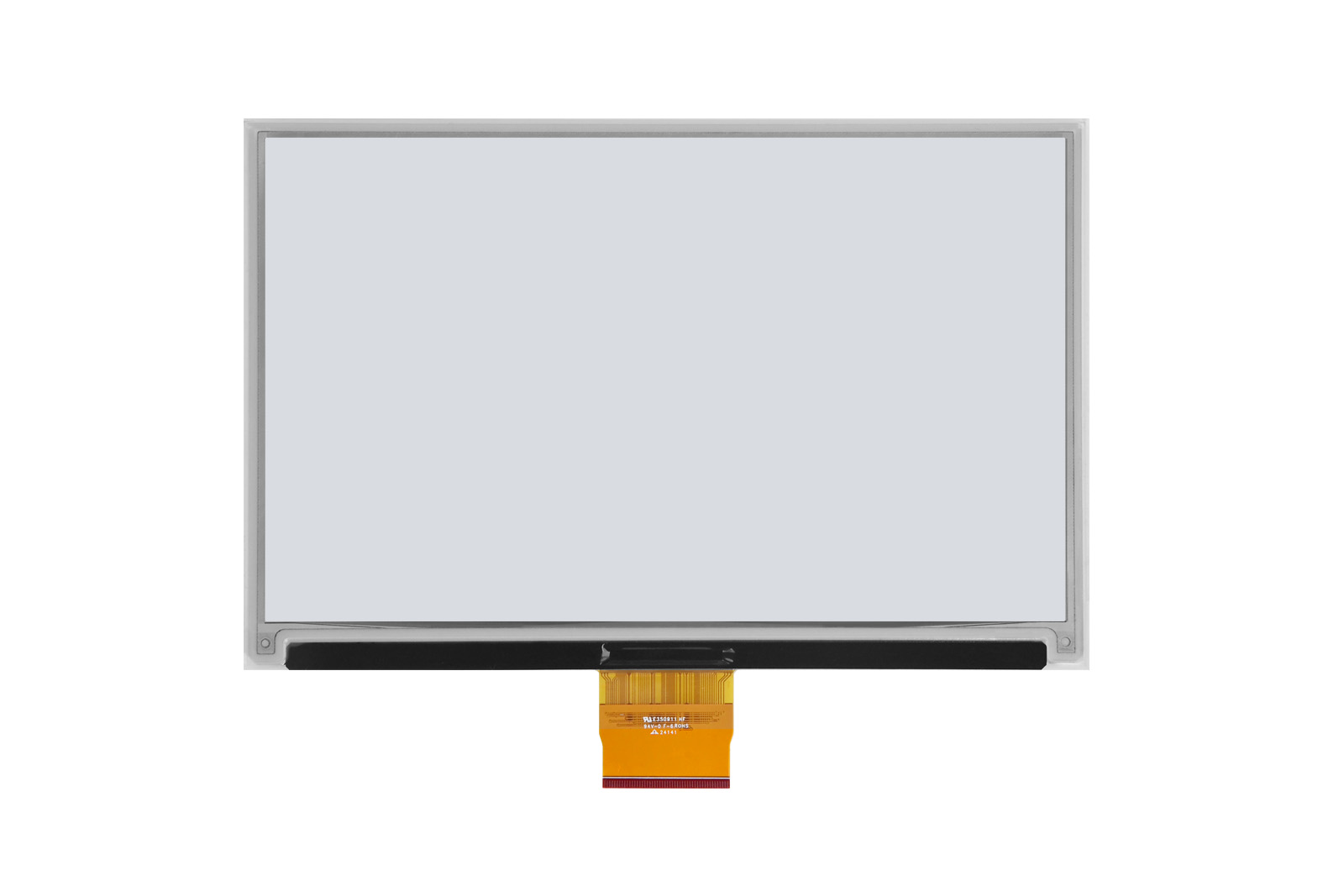

7.3英寸电子纸显示屏
专为 Raspberry Pi 开发平台设计
本产品是一款7.3英寸七色E-Ink显示扩展模块，分辨率为800*480。它支持七种颜色：黑、白、红、绿、蓝、黄、 和橙色。该显示器具有全局和局部刷新功能，适用于电子标签、相册、电子阅读器和工业仪器。 该产品兼容树莓派系列板卡、Arduino、STM32等平台。我们提供了 C 和 Python 的 Raspberry Pi 示例代码， 以及 Arduino 和 STM32。示例可以实现绘制点、线、矩形和圆形，显示英文和数字字符，并显示 彩色图像。
产品特点
- 800*480像素分辨率
- 七种颜色显示：黑色、白色、红色、绿色、蓝色、黄色和橙色
- 功耗极低，仅在刷新时耗电 板载电压转换器，兼容3.3V和5V电平接口
- 配备两个按钮和两个LED，方便用户扩展 基于树莓派40PIN
- GPIO接口设计，适用于树莓派系列板卡
- 预留 SPI 通信接口，可轻松连接到 Arduino/STM32 和其他微控制器板
- 为 Raspberry Pi、Arduino 和 STM32 开发板提供开源示例程序
产品规格
|
模块尺寸 |
65.26mm (长) * 30.61mm (宽) |
|
E-Ink 显示区域 |
170.2mm (长) * 111.2mm (宽) * 1.0mm (高） |
|
显示区域 |
160mm*96mm |
|
分辨率 |
800*480 |
|
显示颜色 |
七种颜色（黑、白、红、绿、蓝、黄、橙） |
|
电压转换器 |
TXS0108EPWR |
|
信号接口 |
SPI |
|
供应电源电压 |
5V/3.3V |
|
全局刷新时间 |
35s |
|
功耗 |
50mW |
|
待机功耗 |
0.003mW |
|
重量 |
屏幕34.3g +驱动板16.7g |
驱动板接口定义
|
电子纸接口 |
引脚功能 |
BCM 编号 |
wiringPi 编号 |
|
VCC |
3.3V |
3.3V |
3.3V |
|
GND |
GND |
GND |
GND |
|
RST |
P0 |
17 |
0 |
|
BUSY |
P5 |
24 |
5 |
|
D/C |
P6 |
25 |
6 |
|
MOSI |
P_MOSI |
10 |
12 |
|
CLK |
P_SCK |
11 |
14 |
|
CS |
P_CE0 |
8 |
10 |
|
LED1 |
P7 |
4 |
7 |
|
LED2 |
P1 |
18 |
1 |
|
K1 |
P2 |
27 |
2 |
|
K2 |
P6 |
22 |
6 |

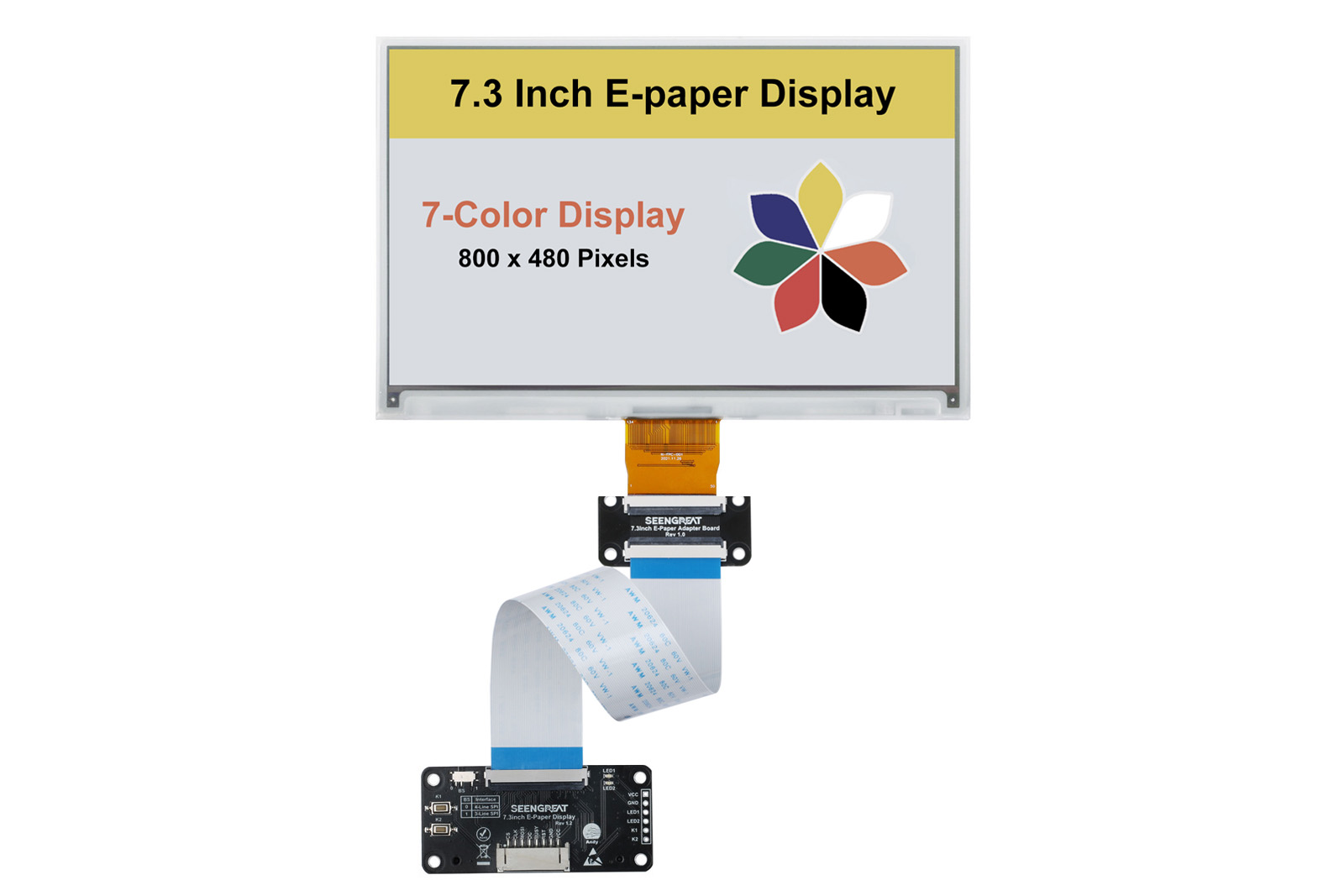

七色显示屏
该电子纸显示器可以显示黑、白、红、绿、蓝、黄、橙七种颜色，示例可以实现画点、线条、矩形和 圆圈，显示英文和数字字符，并显示彩色图像。
阳光下可读
这种电子纸显示器可以直接读取，不像液晶屏需要亮度调节或背光才能读取，可以更好地保护眼睛和身体健康。
基于树莓派40PIN GPIO接口设计，适用于树莓派系列板卡
资源概况

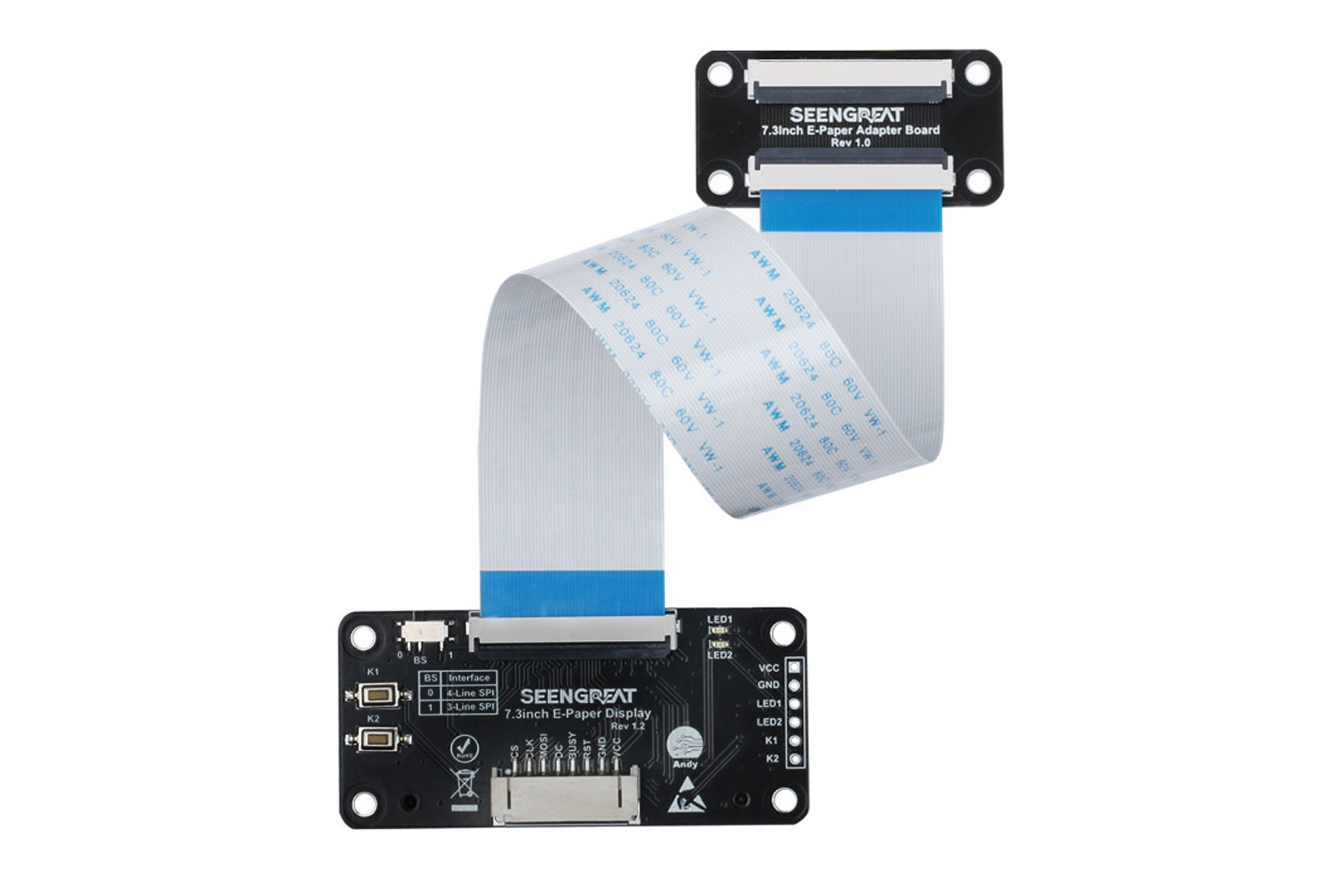

①SPI选线开关 ②电子纸接口或FPC延长线连接器 ③两个用户 LED ④两个用户按钮 ⑤预留电子纸控制接口连接器 ⑥预留 LED 和按钮扩展引脚 ⑦Raspberry Pi 40PIN母头 ⑧电压转换器TXS0108EPWR ⑨电源芯片 ⑩电子纸接口转接板
产品尺寸
驱动板尺寸图：
屏幕尺寸图：
应用

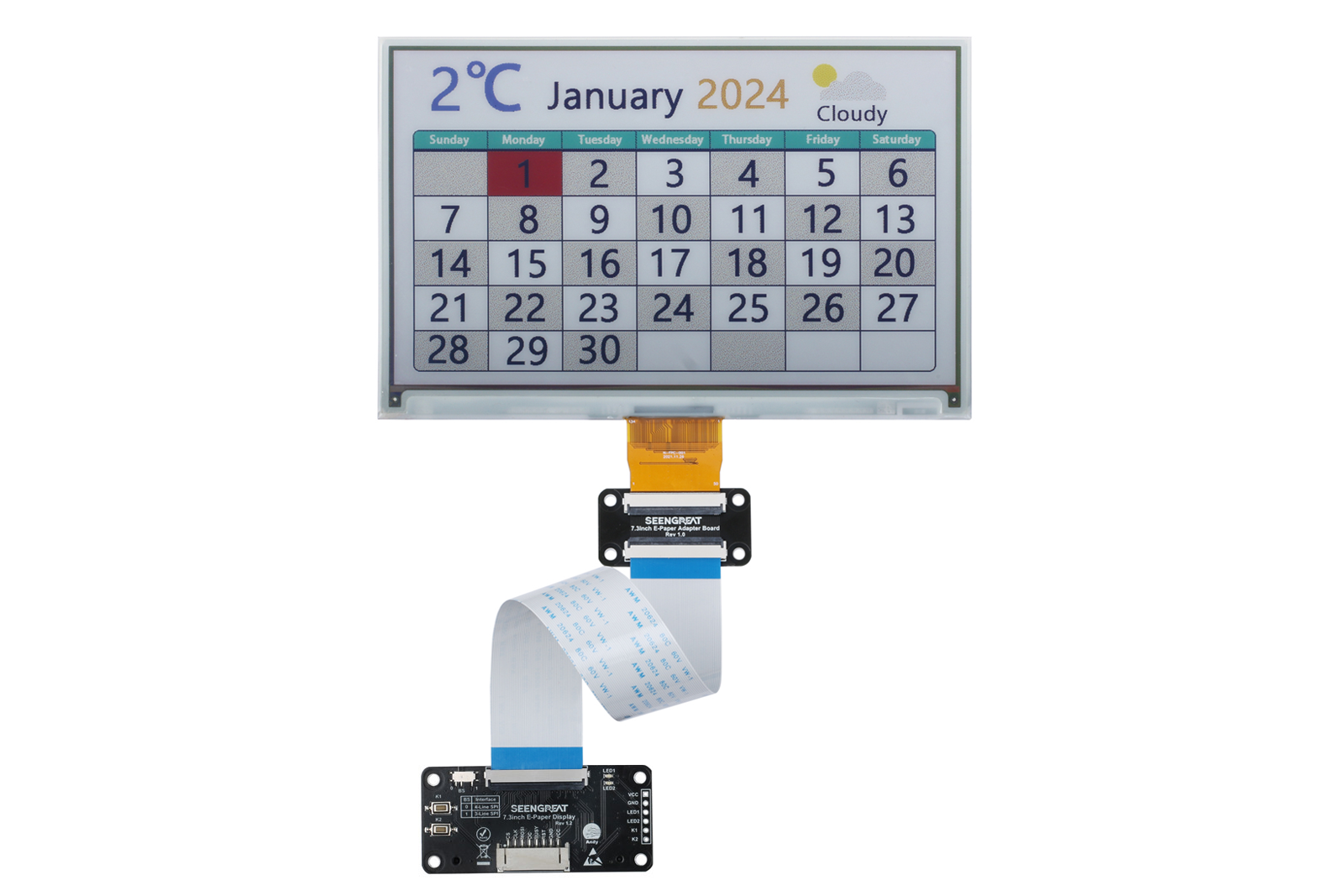

这款7.3英寸七色电子纸显示屏用于电子标签、价格标签、货架标签、相册、电子阅读器、 日历、工业仪器、手持设备设备、公共信息系统和数字标牌设备， 以及货运集装箱贴标、车间输送系统、仓储作等。
包装内容
1. 7.3英寸电子纸显示屏x1

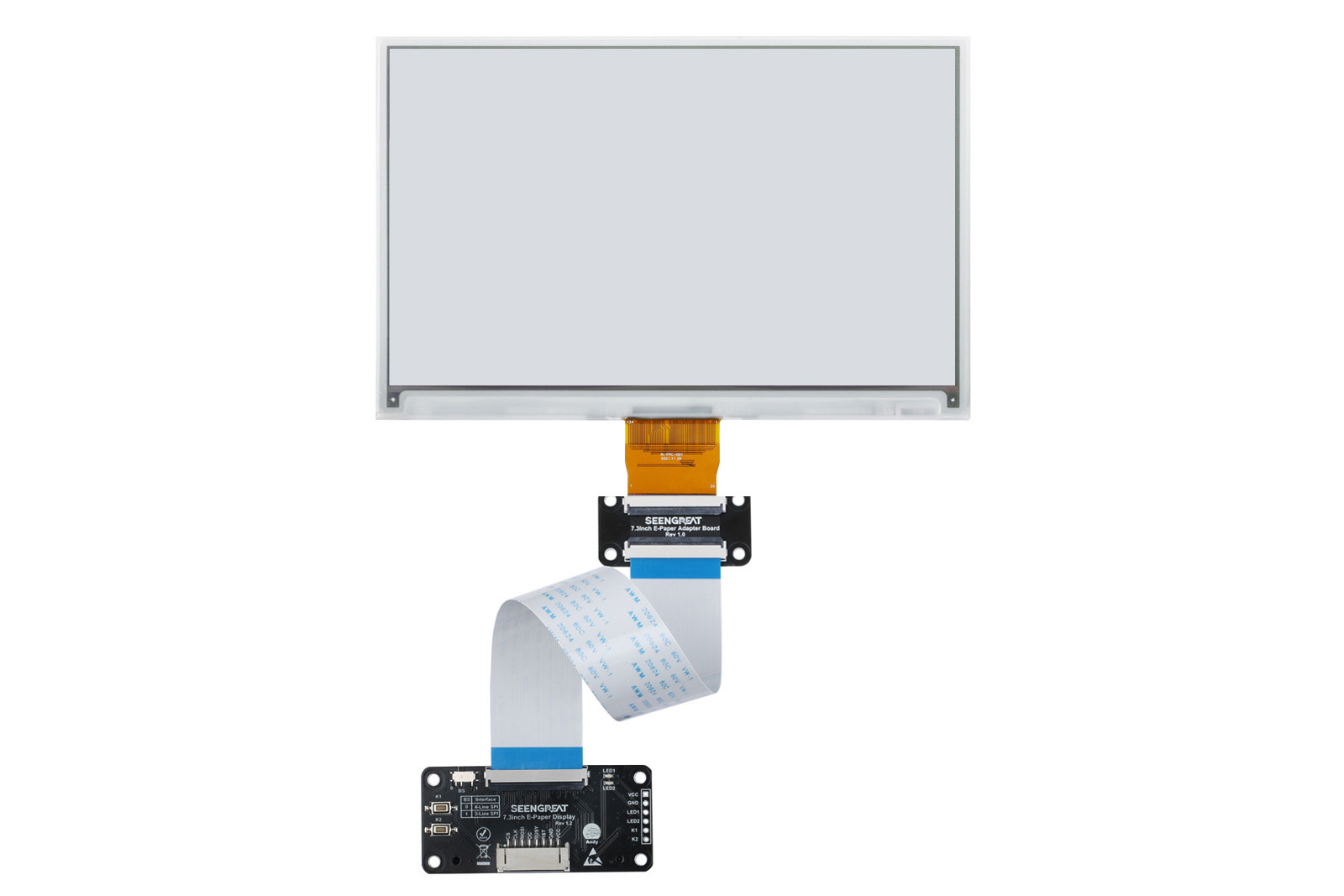

2. 驱动板和带状电缆 x1
3. PH2.0 8针连接器电缆（20cm）x1
4. 铜支架螺丝套件 x1
WIKI
SKU 402353
品牌 SEENGREAT
