微波雷达人体存在传感器 动静双态感知 超小体积 智能家居 即插即用 高精度人体检测 多种安装方式
微波雷达人体存在传感器
非接触式监控检测器，带蓝牙，垂直连接，支持GPIO和UART输出

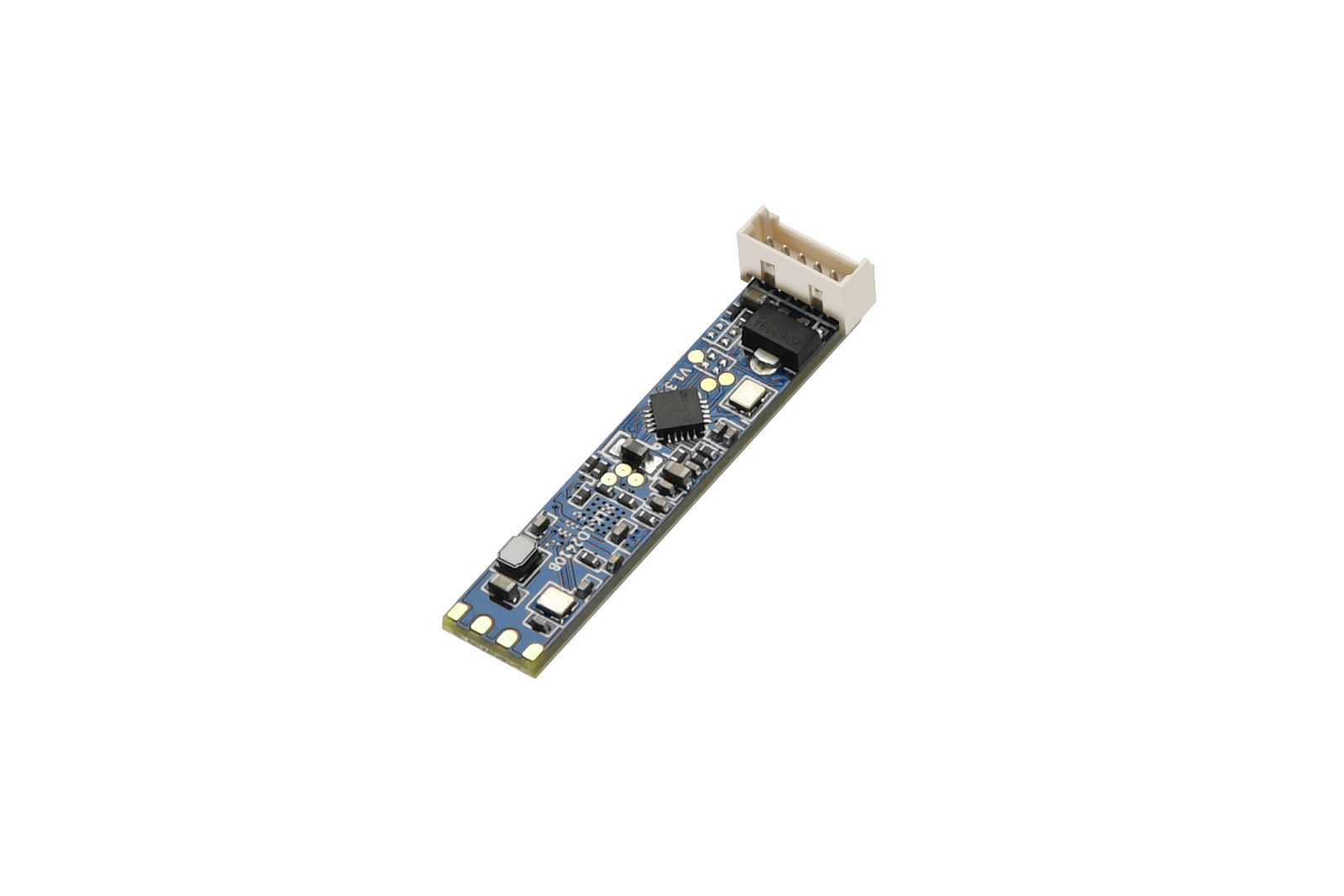

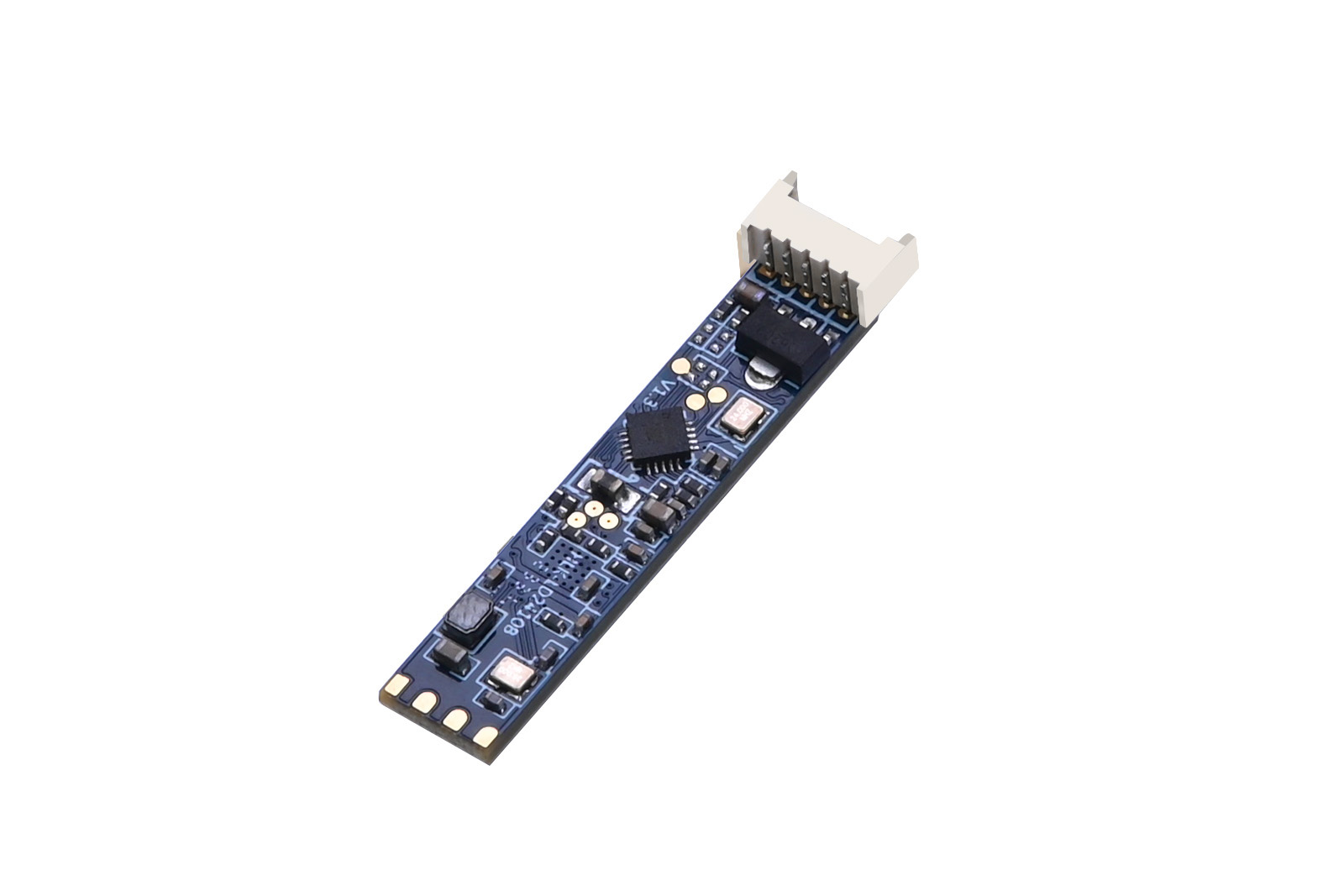

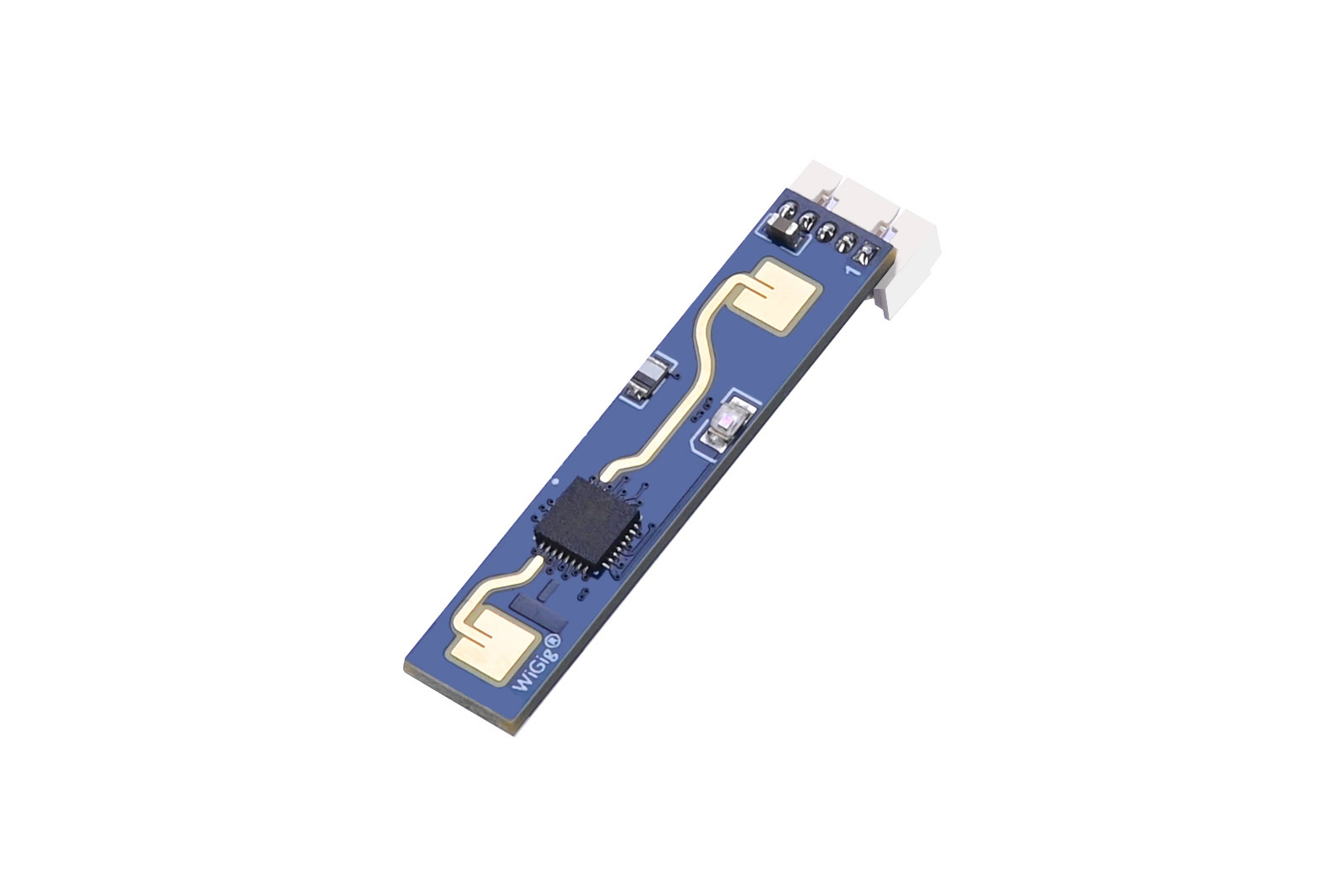

LD2410是由希尔林克电子公司开发的一款高灵敏度的24GHz人体存在状态感应模块。 其工作原理是通过连续波来检测设定空间内的人体目标。该产品主要用于室内场景， 用于检测某一区域是否有人员存在，并实时输出检测结果。 它提供了一个可视化配置工具，能够轻松设定感应距离范围以及在不同时间段内的感应设置， 从而能够适应不同的具体应用需求。 结合雷达信号处理和精确的人体感应算法，它能够实现对人体在运动和静止状态下的高灵敏度感知， 并能计算出诸如目标距离等辅助信息。它支持GPIO和UART输出、即播即用功能， 并且能够灵活地应用于各种智能场景和终端产品中。
产品特性
- 即插即用，简易组装
- 其最远感应距离可达5米，距离分辨率为0.75米。
- 大探测角度，覆盖范围可达土60度
- 准确地在该区间内进行定位，确定感应范围的划分界限，并屏蔽区间外的干扰信号。
- 多层次智能参数调整，以适应场景变化的需求
- 可视化调试和配置工具 小巧且简洁，其最小尺寸仅为7毫米×35毫米。
- 支持天花板、墙壁及其他安装方式
- 24GHZ频段，符合美国联邦通信委员会(FCC)和欧洲标准组织(CE)的频谱规定
- 最经济实惠的选择
配备蓝牙功能，可直接使用APP调试雷达参数，无需连接到串行端口。
产品满足CE/FCC认证要求
产品参数
|
尺寸 |
35mm(长)*7mm(宽) |
|
接口 |
1 GPIO, IO电平3.3V, 1 UART |
|
电源要求 |
DC 5V, 供电能力>200mA |
|
平均工作电流 |
80 mA |
|
检测距离 |
0.75m～6m，可调 |
|
工作频率 |
24GHz~ 24.25GHz, 符合FCC、CE、非委托认证 |
|
调制 |
FMCW |
|
检测角度 |
±60 ° |
|
距离分辨率 |
0.75m |
|
扫描带宽 |
250MHz, 符合FCC、CE、非委托认证 |
|
环境温度 |
-40 ~ 85℃ |
|
引脚 |
标志 |
名称 |
功能 |
|
1 |
OUT
|
target status output |
检测到人员存在：输出高电平 |
|
2 |
UART_Tx |
Serial Tx |
串行端口 Tx 引脚 |
|
3 |
UART_Rx |
Serial Rx |
串行端口 Rx 引脚 |
|
4 |
GND |
power ground |
电源接地 |
|
5 |
VCC |
power input |
电源输入5V |
尺寸
非常小！
应用场景
LD2410人体感应模块能够检测并识别人体的运动、颤抖、站立、坐姿以及姿势调整状态， 并且可广泛应用于各种自动化控制场景中。其常见类型如下：
1.人体感应灯光控制:它能够感知空间内是否有人员存在，并自动控制灯光，例如公共场所的照明设备、人体感应唤醒的广告屏幕以及其他设备。 有人到来时自动开启，无人到来时自动关闭以节省电力，从而实现信息的高效传递。
2.生命安全保护:紫外线灯工作防护装置，用于防止在有人靠近时启动紫外线灯，以免在危险区域造成人员伤害。 此外，该装置还能防止人们进入特定的高风险区域，例如煤矿爆破等高风险场所。
3.智能家电:当房间里长时间无人时，电视、空调以及其他电器会自动进入节能模式，以保障安全。 4.智能安防 对进入、停留等处于指定范围内的人员进行检测与识别
版本选择
包装内容

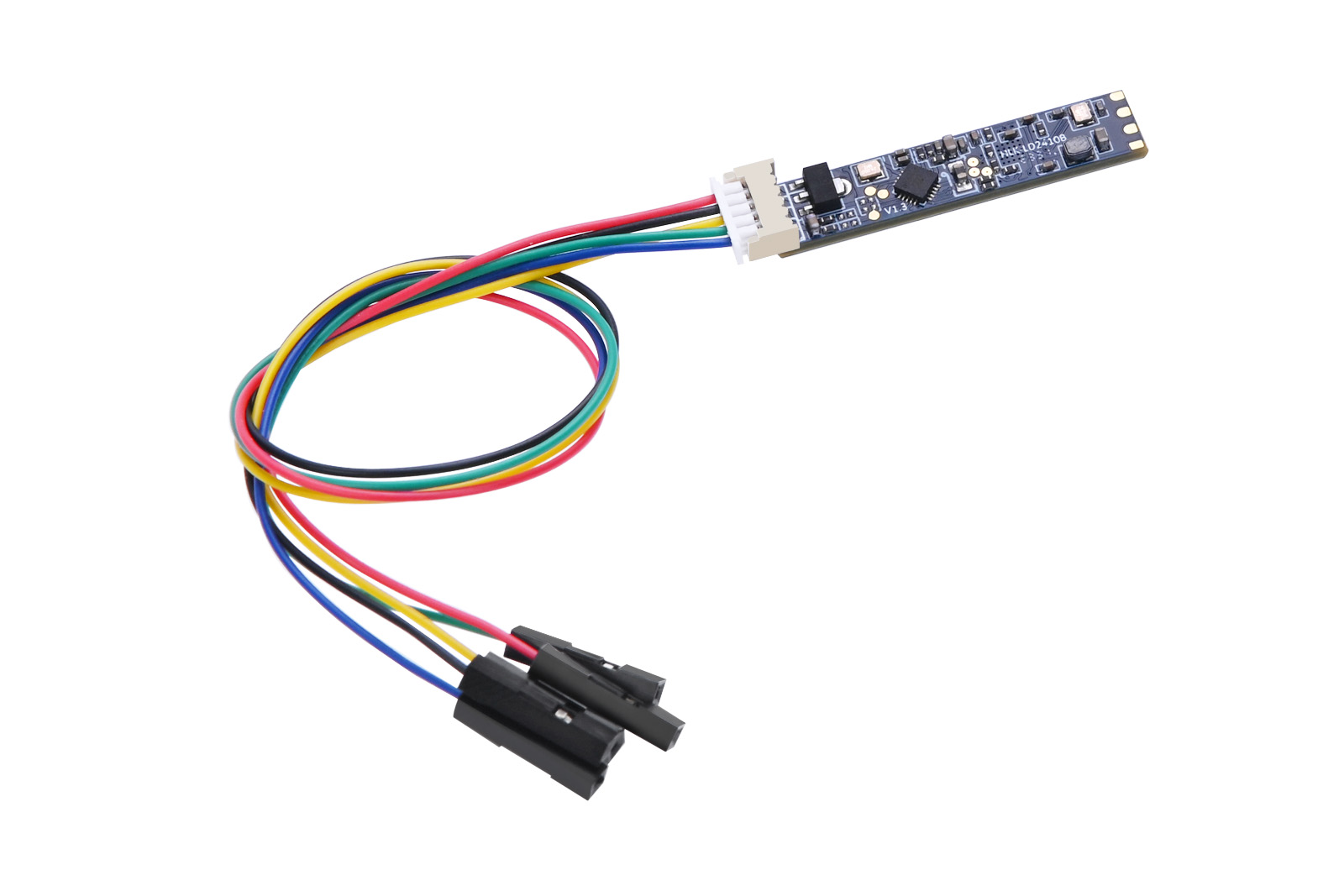

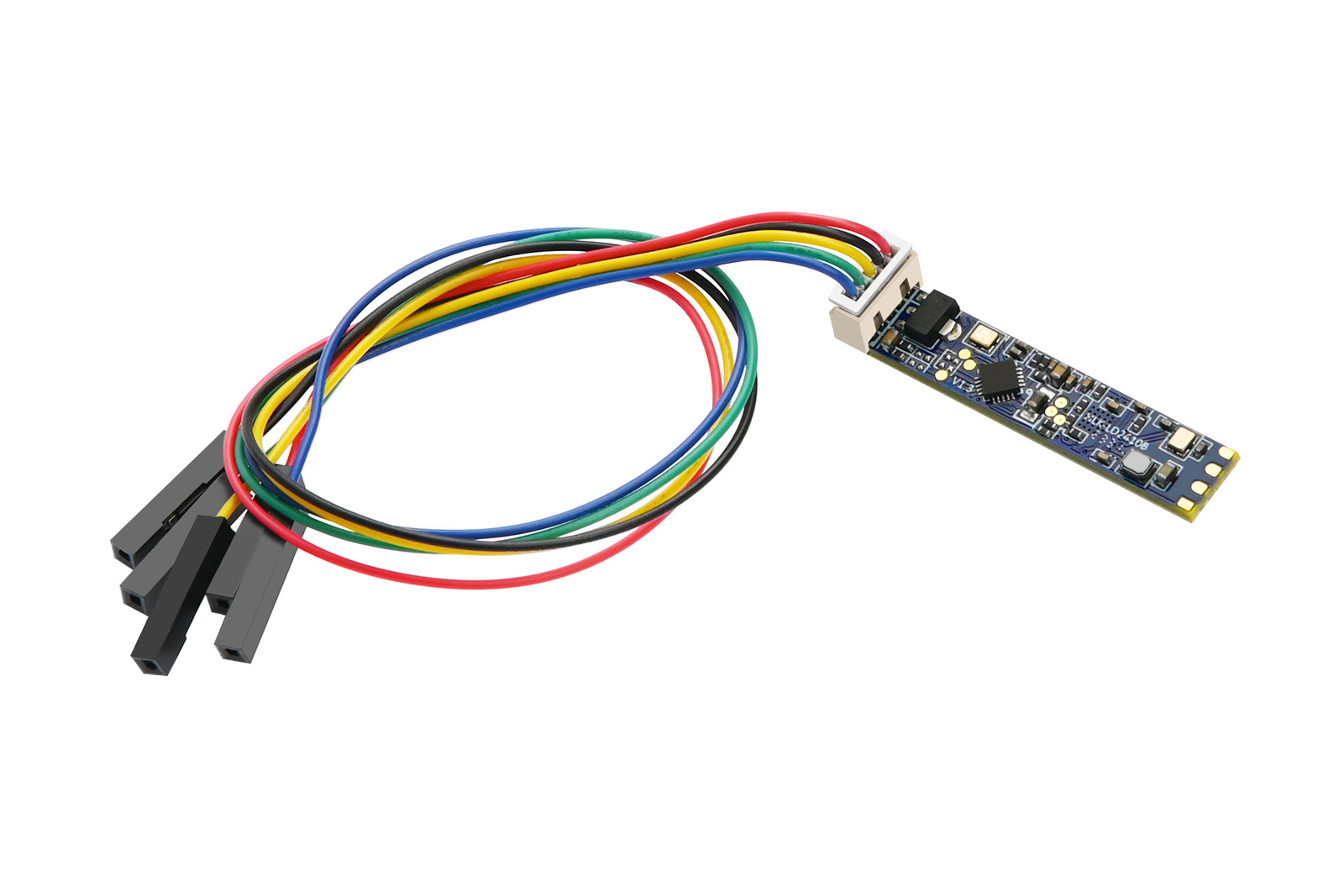

- 人体存在雷达传感模块 LD2410 x1
- MX1.27 5 针接头 x1
WIKI
SKU 220853
品牌 SEENGREAT
