CAN HAT 多节点支持 过温保护 低功耗设计 高速通信 ISO11898标准兼容 零开发门槛
CAN HAT
SN65HVD230 CAN-Bus收发模块，通信速率高达1Mb/s，抗电磁干扰能力好。
CAN HAT凭借其高速的通信速率和良好的抗电磁干扰应用价值，在实际应用中能够实现高可靠性串行通信。 然而，随着集成技术的不断发展，为了节省尺寸，一些新型CAN总线控制器采用了LVTTL逻辑电平， 这就需要一种适合其的总线收发器。 德州仪器(TI) 很好地解决了这个问题。 SN65HVD230是由德州仪器公司生产的一款3.3CAN 总线收发器。 该设备适用于具有抗干扰能力和高可靠性的串行通信, 该收发器具备差分收发功能，其最大传输速率可应用于工业自动化、UPS 控制等领域。
产品特点
·芯片特性：完全符合IS011898标准；
·高输入阻抗，可容纳120个节点；
·低电流待机模式，典型电流为370微安；
·信号传输速率可达1Mb/s；
·具备热保护功能以及开路故障保护功能；
·具有抗瞬时干扰功能，并能保护总线功能；
·坡度控制，并降低射频干扰(RFI)；
·具有抗宽范围共模干扰和电磁干扰(EMI)能力的差分接收器
专为在特别恶劣的环境中运行而设计
SN65HVD230是德州仪器（TI）生产的3.3V CAN总线收发器
完全兼容ISO11898标准
高输入阻抗，允许 120 个节点
信号传输速率高达 1Mb/s
多重保护
具有热保护、开路故障保护功能 具有抗瞬时干扰和保护总线功能
接口介绍：
CAN 接口有两种连接端子的方式以及2.54毫米的插针供用户选择， 还有端子匹配电阻接口（需要使用电阻时插入，不使用时拔出)， 这样用户就能轻松地将此电阻应用于多节点项目中。

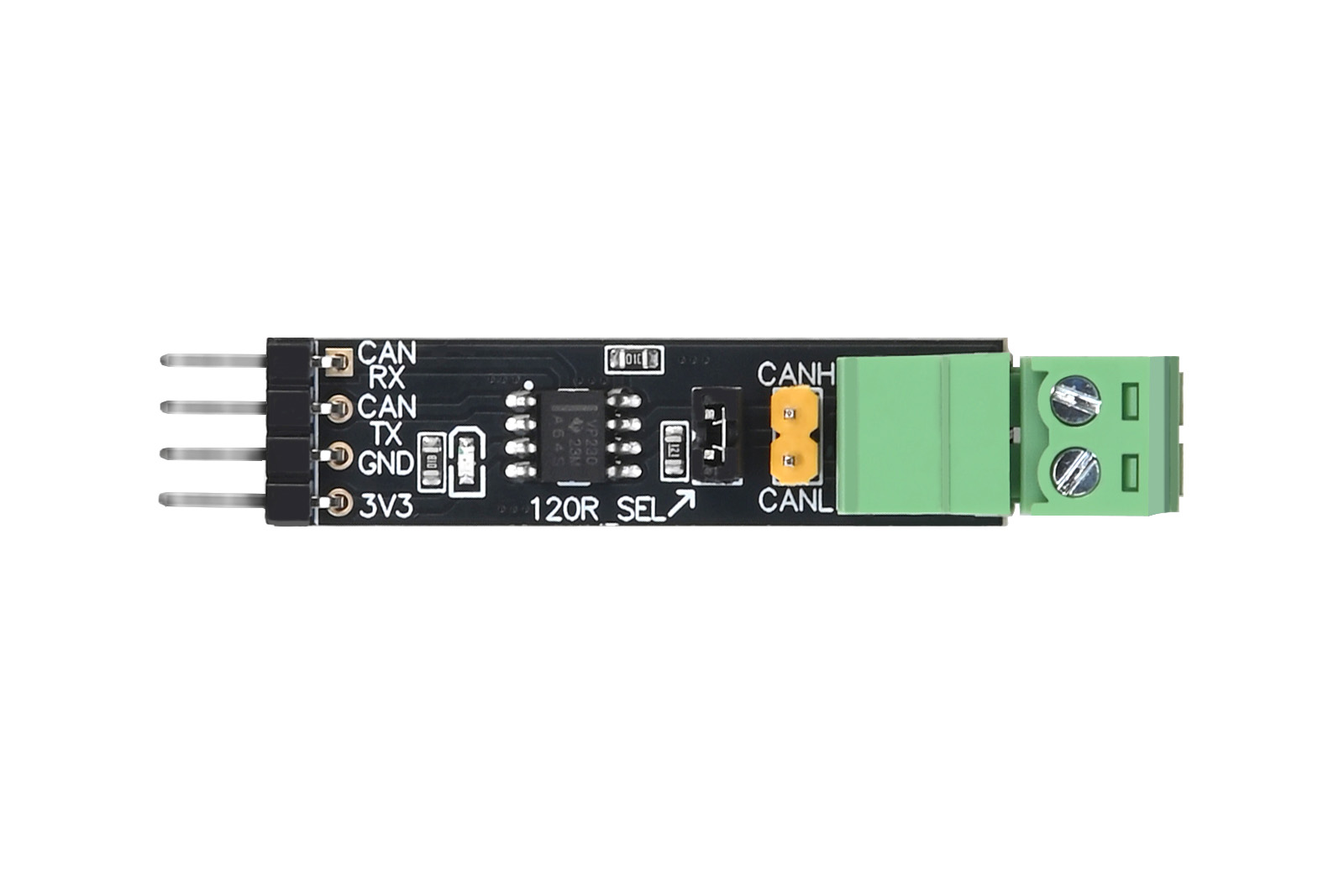

资源概述
①端子匹配电阻（120 Ω）选择，短路->选择120 Ω，开路->不选择120 Ω ②CAN信号接口
③CAN控制器侧控制接口 ④电源指示灯
硬件连接： 我们为CAN HAT提供了STM32F103 微控制器的通信程序，并使用了随CAN收发器一同提供的CAN 控制器
产品尺寸
应用场景
1.包括乘用车、卡车、船舶和航天器在内的各类交通工具
2.工业和工厂自动化，以及医疗、采矿和实验室设备
包装内容
- CAN HATx1
WIKI
SKU 220493
品牌 SEENGREAT
