C232RL-A 高兼容性 全协议转换 接口防护 零配置开发 工业级稳定 导轨/螺钉双固定
工业级隔离型 USB 转换器
USB 转 RS232/485/UART （TTL）
产品描述
该适配器模块是一款高性能USB转RS232/485/TTL接口转换器模块。它以FT232RL芯片为核心， 支持USB 2.0 标准，支持 USB 和 RS232/485/UART （TTL） 之间的双向数据传输。 该模块的特点是: 用户友好的界面、稳定性和可靠性，使其广泛适用于各种工业电子设备，适用于DIN导轨和 螺钉固定装置。用户可以利用这些接口与其他设备进行通信，方便传输和接收 信息。此外，该产品支持多种作系统，包括 Windows、Linux、Android 和 mac OS。
产品参数
| 尺寸 | 97mm (长) * 76.5mm (宽) * 20mm (高) | |
| USB端口 | 工作电压 | 5V |
| 连接器 | USB-B型 | |
| 接口保护 | TVS 二极管、自恢复保险丝 | |
| RS232 接口 | 连接器 | DB9 公头 |
| 接口保护 | 双向TVS，ESD保护 | |
| 传输方式 | 点对点 | |
| 传输速率 | 300bps ~ 921600 bps | |
| RS485 接口 | 连接器 | 5.08mm接线端子 |
| 接口保护 | 雷电保护、浪涌保护、TVS 二极管、ESD 保护 | |
| 方向控制 | 硬件自动识别和控制数据传输方向 | |
| 传输方式 | 点对多点 | |
| 传输速率 | 300bps ~ 2 Mbps | |
| UART(TTL) | 连接器 | 5.08mm 接线端子 |
| 工作电平 | 3.3V/5V | |
| 接口引脚 | TXD、RXD、GND、VCCIO | |
| 接口保护 | 钳位保护二极管 | |
| 传输方式 | 点对点 | |
| 传输速率 | 300bps ~ 2 Mbps | |
| 指标 | PWR | 电源指示灯，连接USB电源时亮起 |
| TXD | USB数据传输指示灯，发送数据时亮起 | |
| RXD | USB 数据接收指示灯，在接收数据时亮起。 | |
| VCCIO |
亮起表示 UART （TTL） 电压电平为 5V， 熄灭表示 UART （TTL） 电压电平为 3.3V。 |
|
原装工业级芯片
板载原装FT232，通讯快，稳定可靠，兼容性更好
多系统兼容
支持Mac、Linux、Android、Windows11 / 10 / 8.1 / 8 / 7等。
多协议和多类型转换
多重保护，安全稳定
板载TVS（瞬态电压抑制）二极管可有效抑制电路中的浪涌电压和瞬态尖峰，提供雷电和静电保护
接口介绍

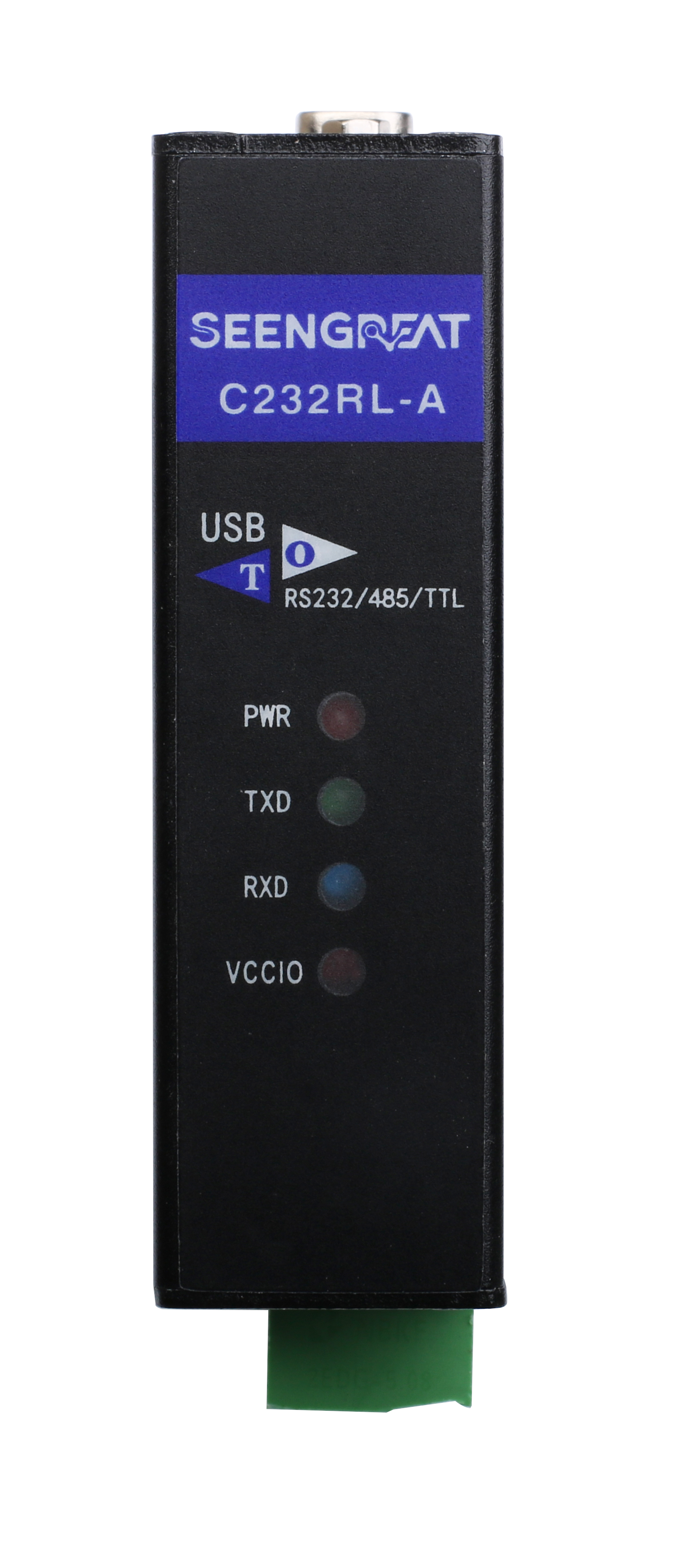

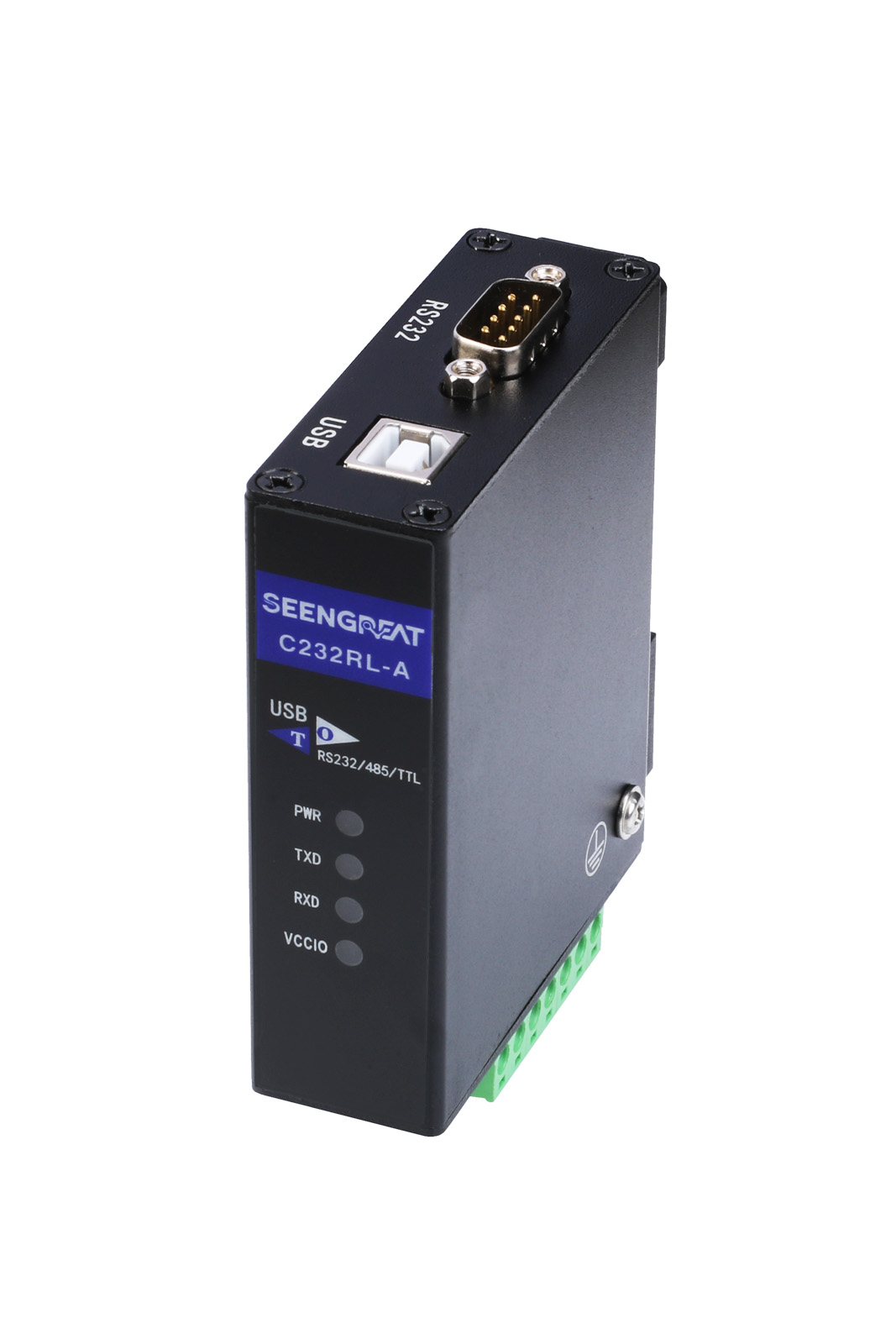

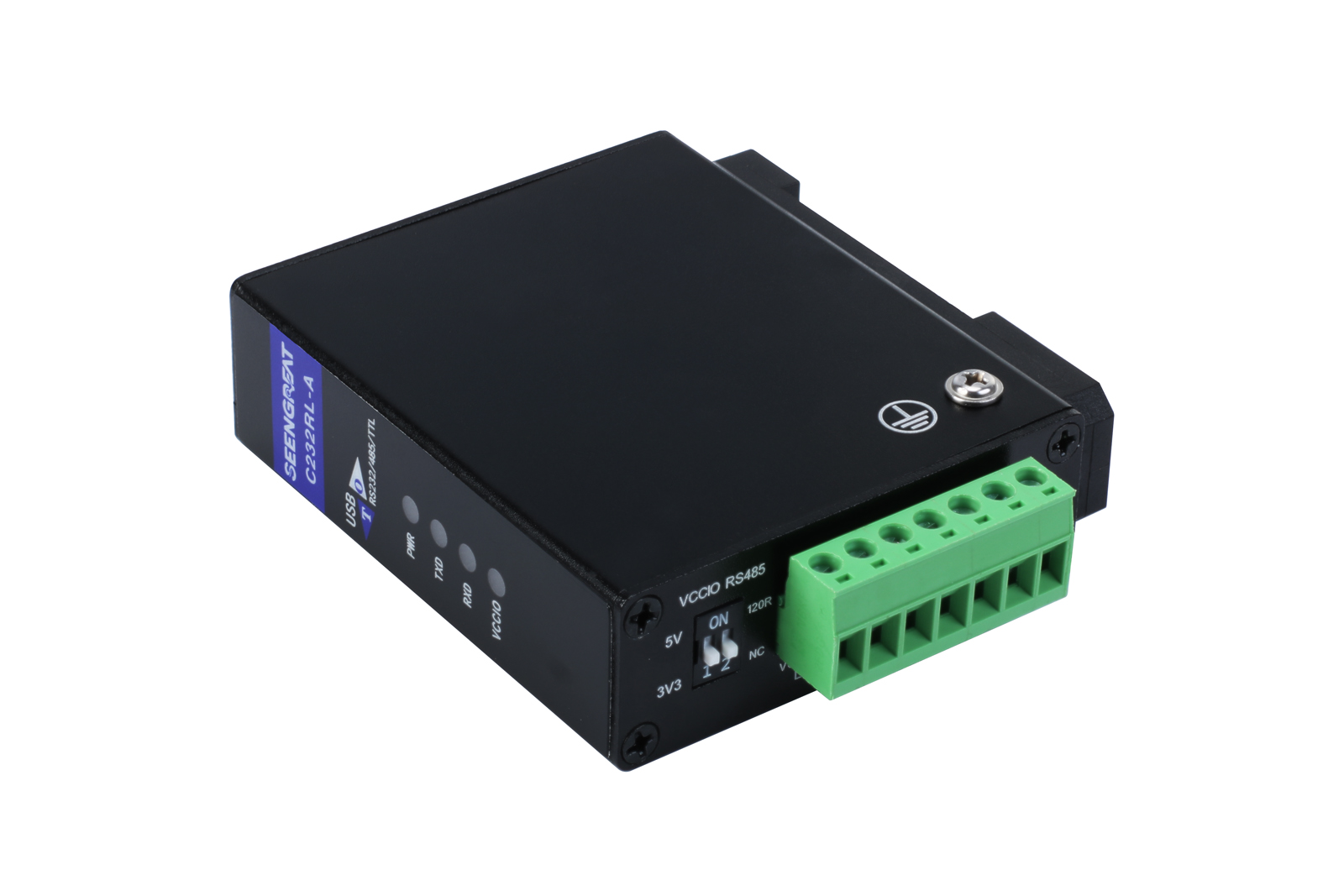

①指标②VCCIO，120R 选择开关③UART（TTL）和RS485接口接线端子④导轨连接夹具⑤RS232 接口 DB9 连接器⑥ USB-B 连接器
工作状态指示器
板载电源、TXD、RXD 和 VCCIO（TTL 逻辑电平）指示器，用于状态指示
①电源指示灯，USB供电时亮起②USB数据传输指示灯，发送数据时亮起③USB数据接收指示灯，接收数据时亮起
④ 亮表示 UART （TTL） 电压为 5V，熄灭表示 UART （TTL） 为 3.3V 电压。
引脚定义
DB9公头连接器的RS232引脚图如下，包括接收数据（RXD）、信号接地（GND）和传输数据 （TXD） 引脚。
铝合金哑光表面处理
该产品由铝合金制成，经过氧化和哑光处理，坚固耐用，具有增强外观和手感。
产品尺寸
安装模式
两种安装模式，可快速更换，适用于各种场景：

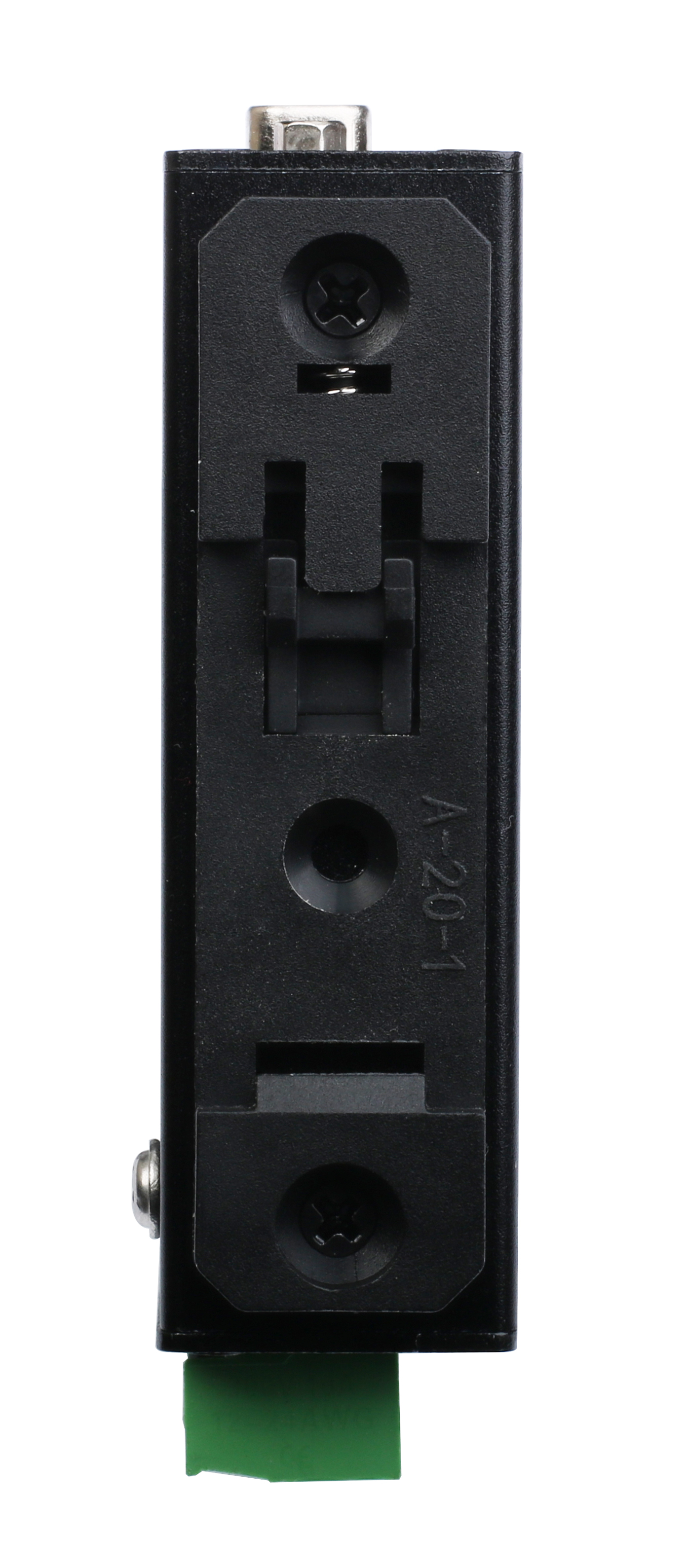

1.导轨安装：
2.支架安装：

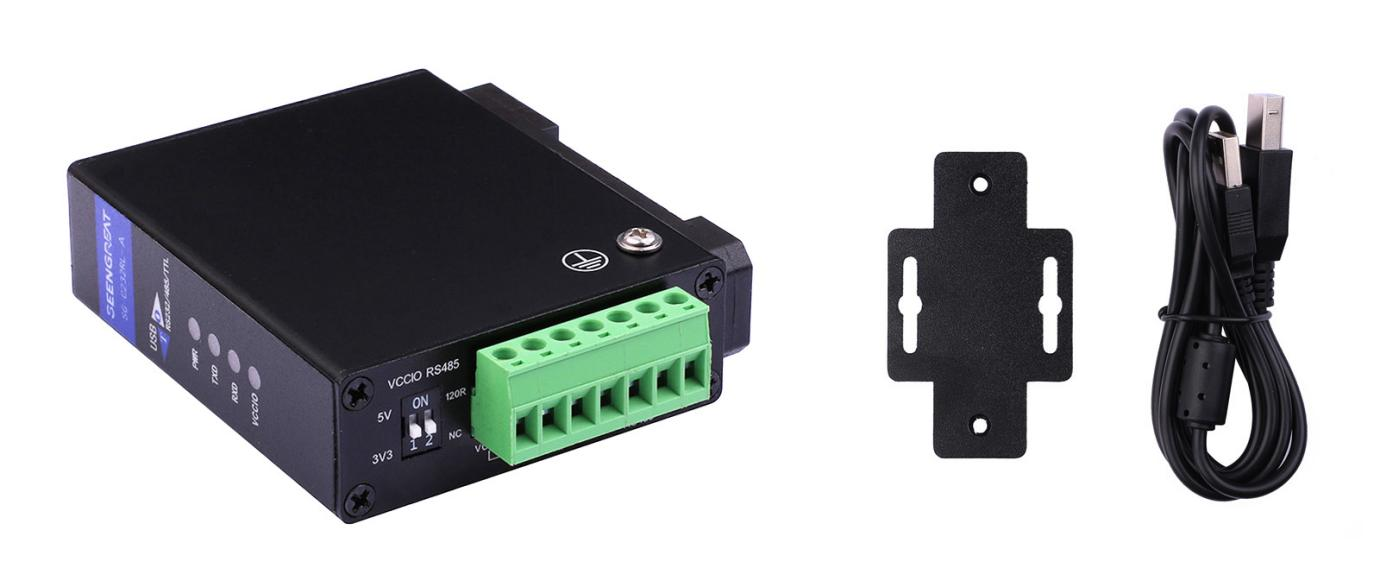

配置清单
1. SG-C232RL-A *1
2. USB连接线 *1
3. 螺件固定件 *1
4. 螺丝刀 *1
WIKI
SKU 241802
品牌 SEENGREAT
