4通道继电器扩展板 兼容性广,控制灵活,易上手,安全稳定，抗干扰性强
4通道继电器扩展板

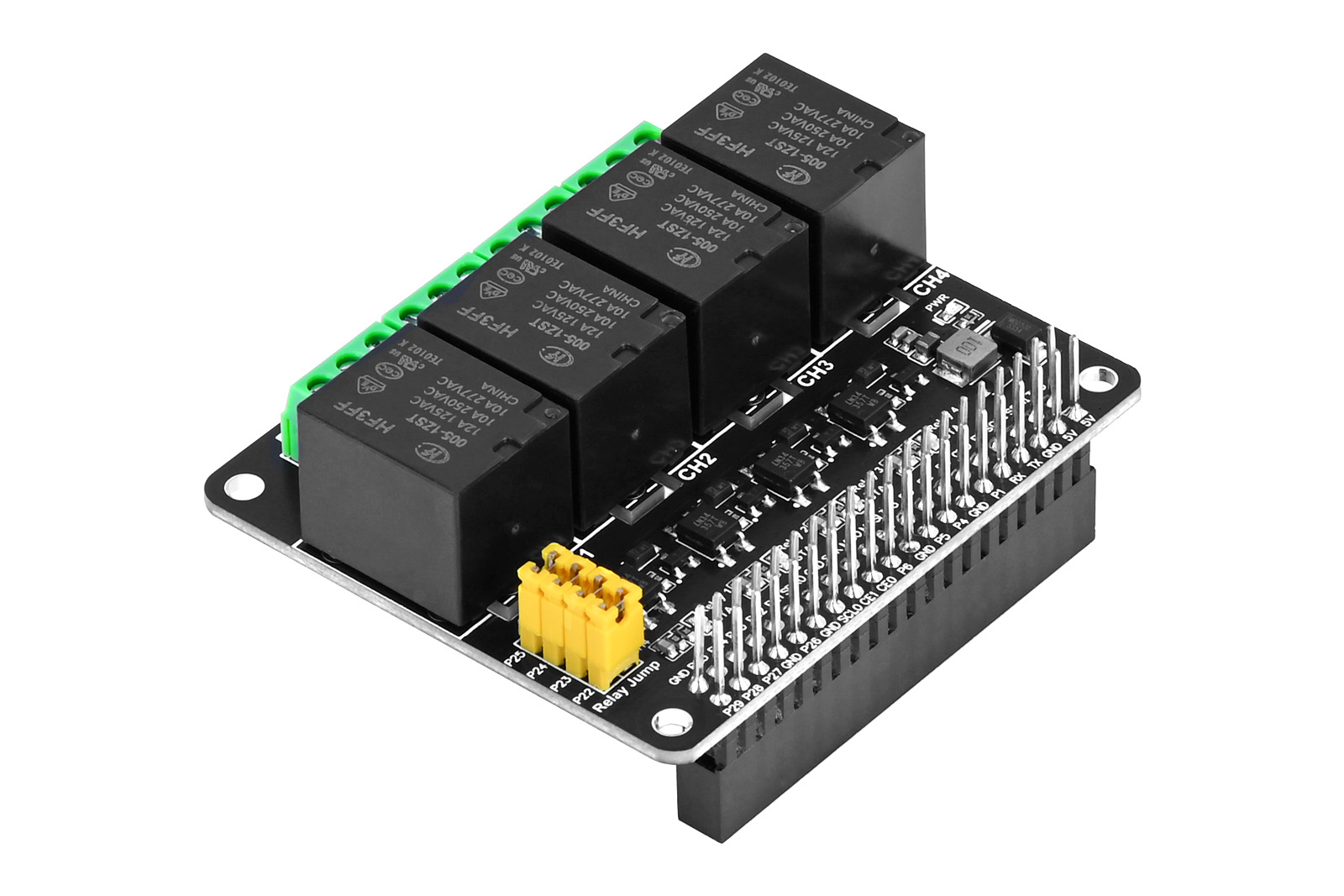

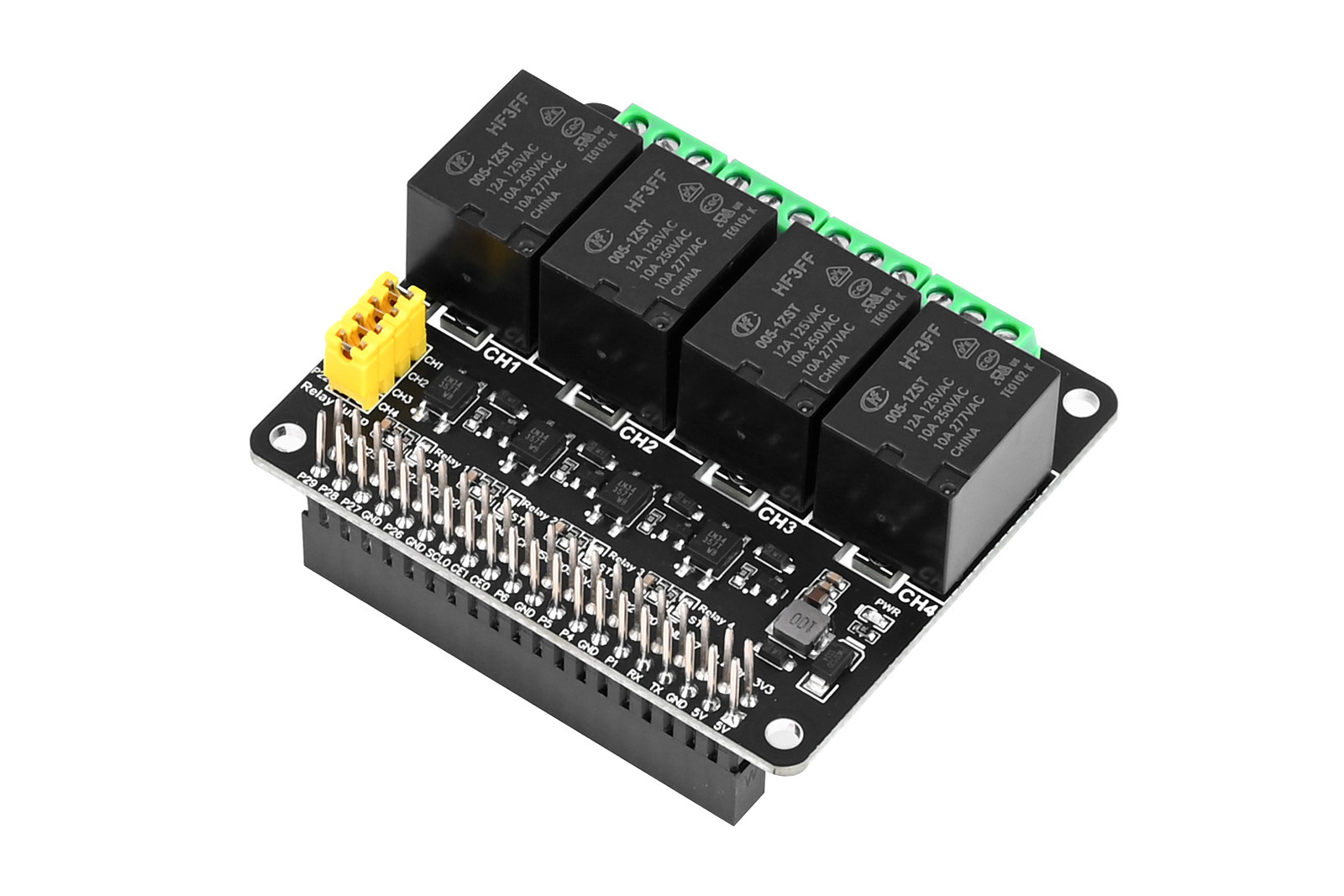

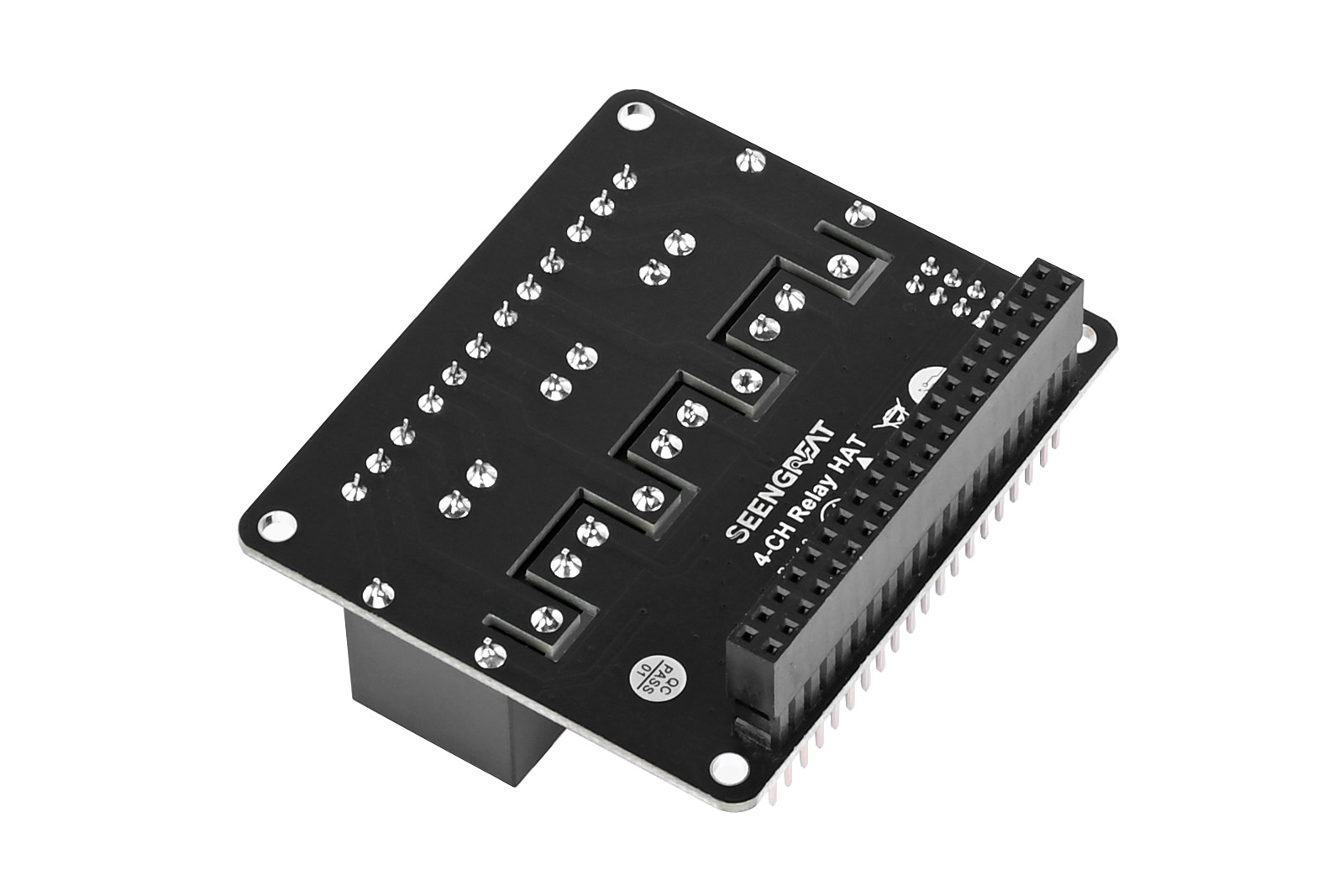

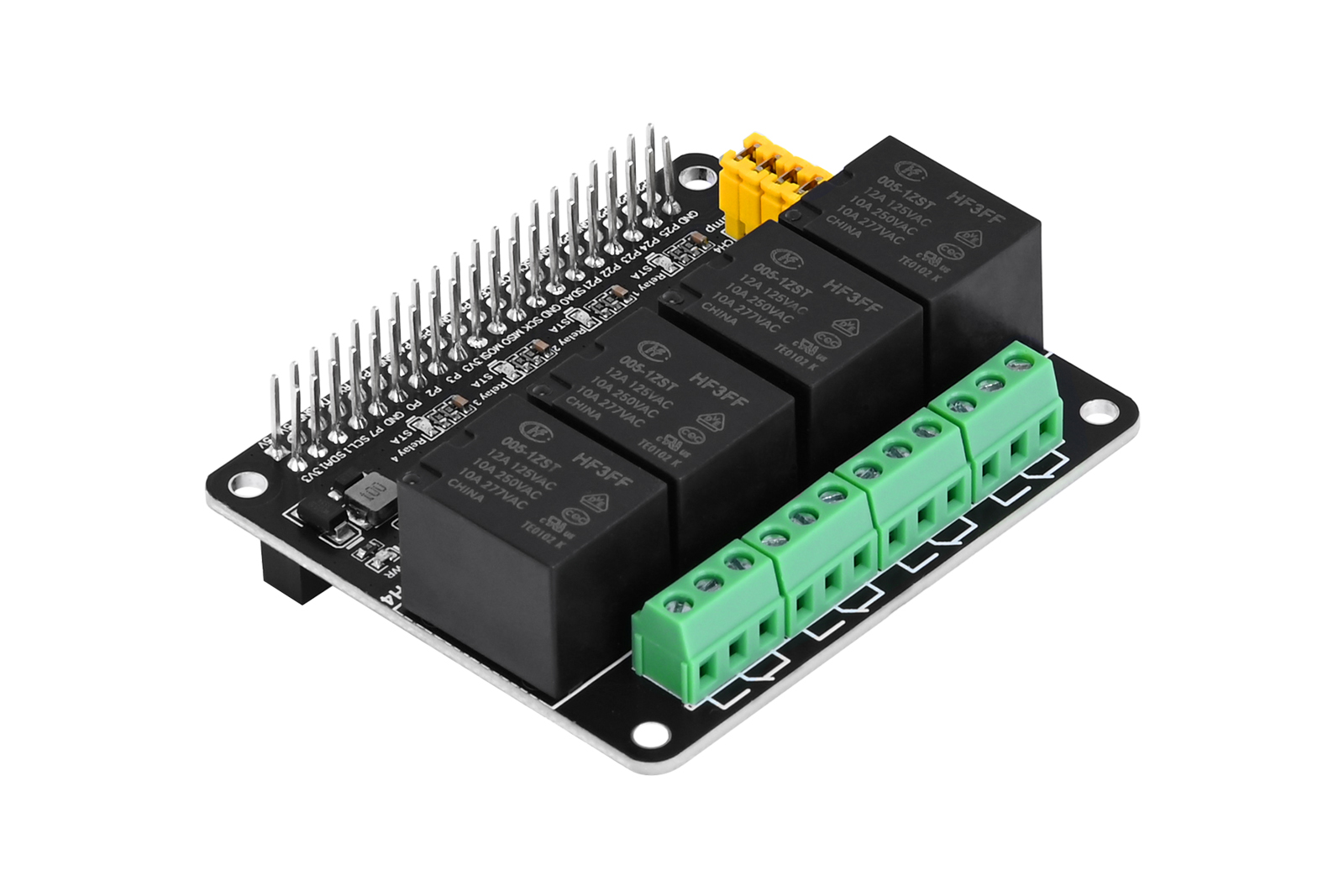

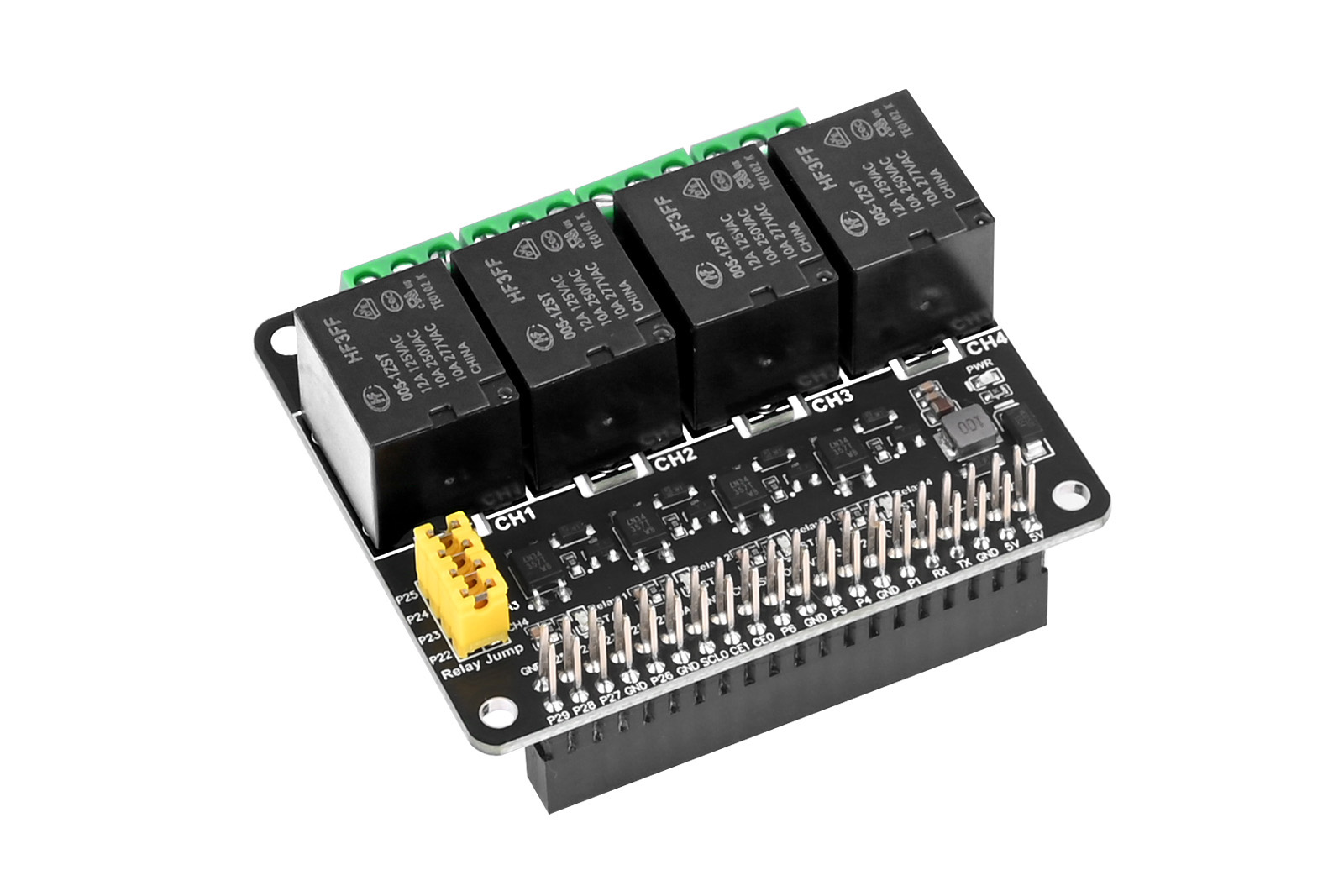

本产品是4路继电器树莓派扩展板，基于树莓派40pin GPIO接口排针设计，适用于树莓派Zero/Zero W/Zero WH/2B/3B/3B+/4B，板载四个继电器，可分别控制关断。
产品特性
- 树莓派兼容性：配备标准的40针GPIO扩展插头，确保与树莓派的完美兼容。
- 高性能继电器：配备高品质继电器，能够承受高达5A的250V交流电或5A的30V直流电。
- 隔离保护:采用光电耦合隔离技术，以保护电路板免受高压电引起的干扰影响。
- 状态指示：机载指示灯能够清晰地显示每个继电器的状态，从而提供快速的视觉反馈。
- 可定制控制：继电器控制跳线可实现灵活配置，从而通过自定义的GPIO引脚实现继电器控制。
- 全面开发支持：包含开发资源以及针对常用库和框架的示例代码。
产品规格
|
尺寸 |
65mm (长) * 56mm (宽) |
|
光隔离器 |
LTV-357T-B-IN |
|
工作电压 |
3.3V/5V |
树莓派兼容性
内置标准的40针GPIO扩展接头，确保与树莓派系列卡板实现无缝集成
配备了能够承受高达5安培、250伏交流电或5安培、28伏直流电的高品质继电器，非常适合控制各种设备。 采用光电耦合隔离技术，可防止高电压电路对电路板造成干扰，从而确保其稳定运行。
状态指示
4-CH通道继电器模块，配有继电器工作指示灯，便于检查继电器的工作状态。
指定的引脚会选择DIP开关，而“开启”状态则表示继电器已连接到指定的控制引脚。 并且反之亦然，这表明用户可以通过跳线来访问其他引脚。
资源概况

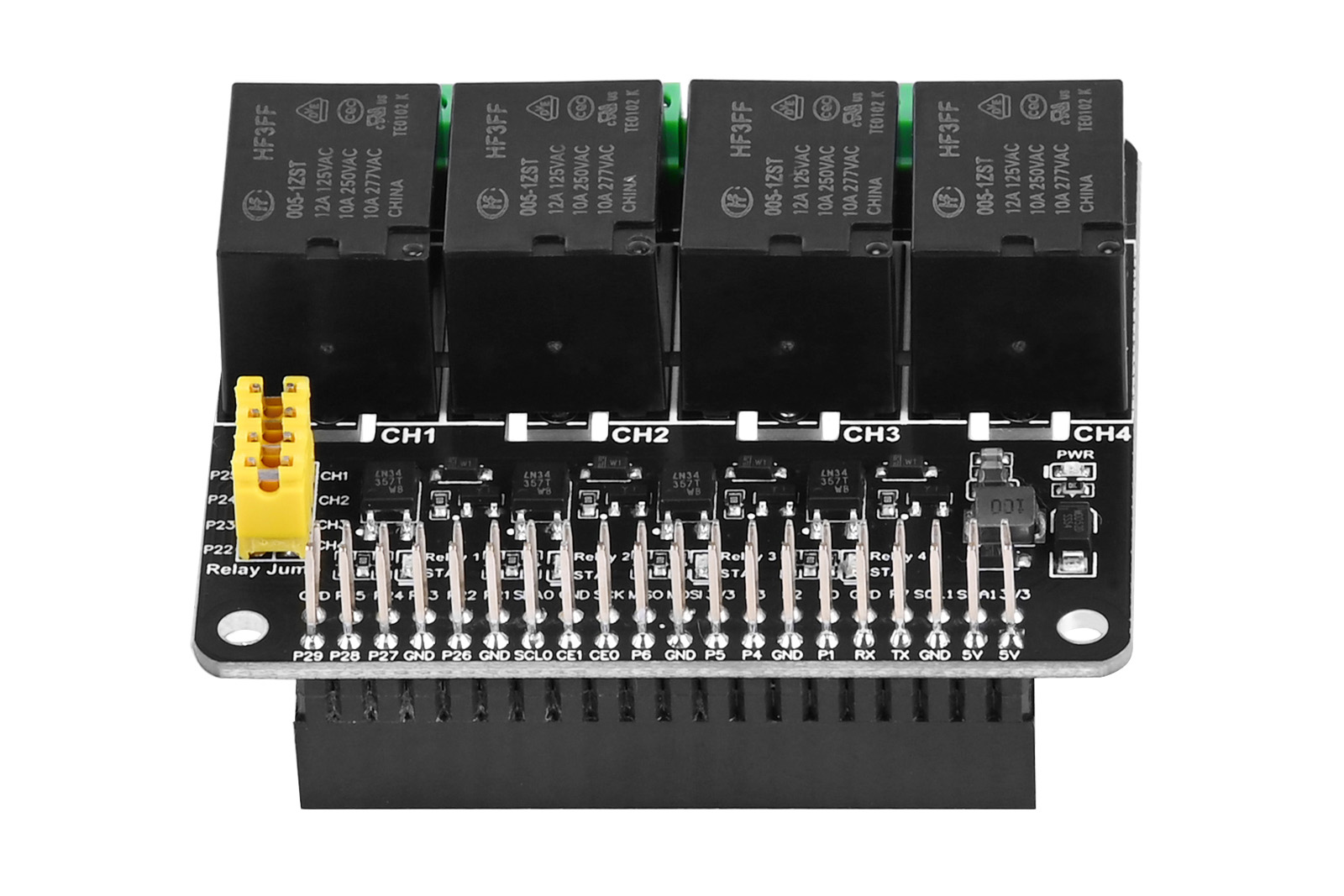

①、继电器输出端子 ②、继电器 ③、指定引脚选择跳线排针，短接表示继电器接入指定控制引脚，开路则表示用户可通过跳线接入其他引脚 ④、Raspberry Pi 40pin GPIO接口排针 ⑤、继电器工作指示灯：灯亮时表示继电器常开端闭合，常闭端断开，灯灭时则表示继电器常开端断开，常闭端闭合
尺寸
应用程序
这款四通道继电器模块适用于PLC自动化设备控制、工业系统控制、物联网控制、电子爱好者进行实验以及各类电路改造。
包装内容
- 4-CH Relay HAT x1
- 配件包
WIKI
SKU 220741
品牌 SEENGREAT
