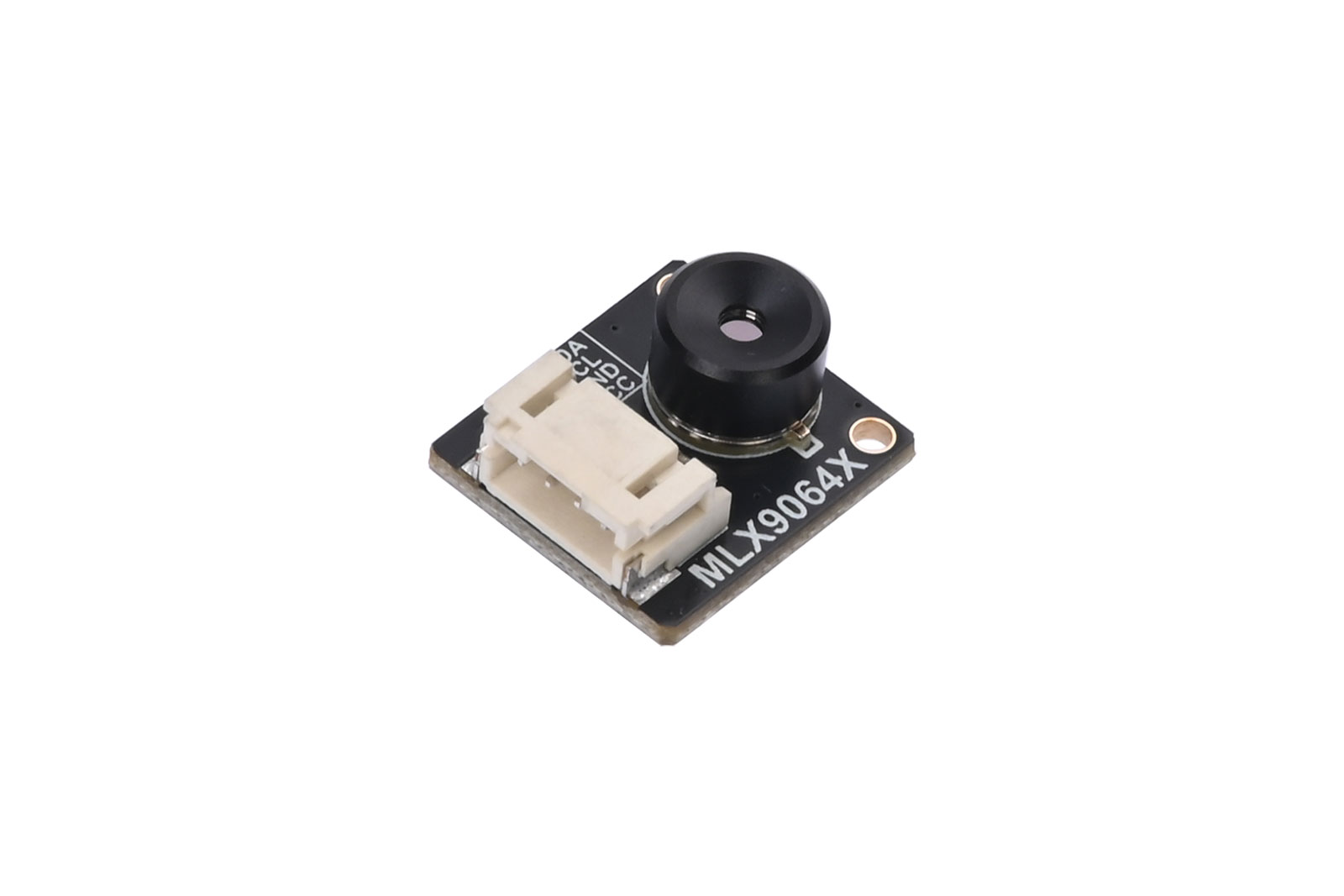

热像仪 MLX90640 D110 极简开发 经济高效 超低功耗 高灵敏度
现价：
¥
360.00
红外阵列红外热像仪模块
Melexis MLX90640,32X24 像素红外阵列，非接触式，低成本
热像仪 MLX90640-D110 是使用 Melexis MLX90640 传感器设计的远红外传感器阵列。它具有 32x24 的分辨率，为不需要高分辨率图像或高帧速率的应用程序提供出色的性能。该热像仪为依赖昂贵高端热像仪的应用提供了一种经济高效的替代方案。
特点
- 体积小，功耗低，32*24像素红外阵列
- I2C接口通信，最高速度可达1MHz
- 兼容3.3V/5V工作电平
- 噪声等效温差 （NETD） 为 0.1K RMS1Hz 刷新率
- 适用于 Raspberry Pi 开发板的开源教程
规格
|
尺寸 |
20mm(长）*18mm(宽) |
|
分辨率 |
32*24 |
|
刷新速率 |
0.5Hz～64Hz |
|
视场角（FOV） |
110°×75° |
|
通信接口 |
I2C |
|
电源电压 |
3.3V/5V |
|
跟着电流 |
<23mA |
|
运行温度 |
-45～85℃ |
|
温度测量范围 |
-40℃～300℃ |
|
绝对精度 |
±2℃ |
体积小、功耗低、性价比高
采用32×24像素红外阵列，由于外形小巧，可以轻松集成到各种工业或智能中 控制应用程序。热像仪为不需要高分辨率图像或高分辨率图像的应用提供了出色的性能。 帧速率，并为更昂贵的高端红外热像仪提供了一种经济高效的替代品。
I2C接口通信，最高速度可达1MHz 兼容3.3V/5V工作电平
连接器定义
| 模块引脚 | BOARD编号 | 功能名称 | 接线说明 |
| GND | 6 | GND | GND |
| VCC | 1 | 3.3V | VCC |
| SDA | 3 | SDA.1 | I2C 数据 |
| SCL | 5 | SCL.1 | I2C 时钟 |
模块和 Raspberry Pi 连接说明
注意事项：
通电前，请检查电源以防接反。运行过程中，避免在模块通电时进行热插拔。
运行过程中，请勿用手直接触摸产品的核心部件。做好静电防护措施。
建议不要使用过长的电缆连接模块，否则可能导致EEPROM写入错误和故障。
尺寸
供多场景应用
MLX90640的典型应用包括消防系统、智能建筑、智能照明、IP/监控 摄像头、暖通空调设备和车辆座椅占用检测。
配置清单
-

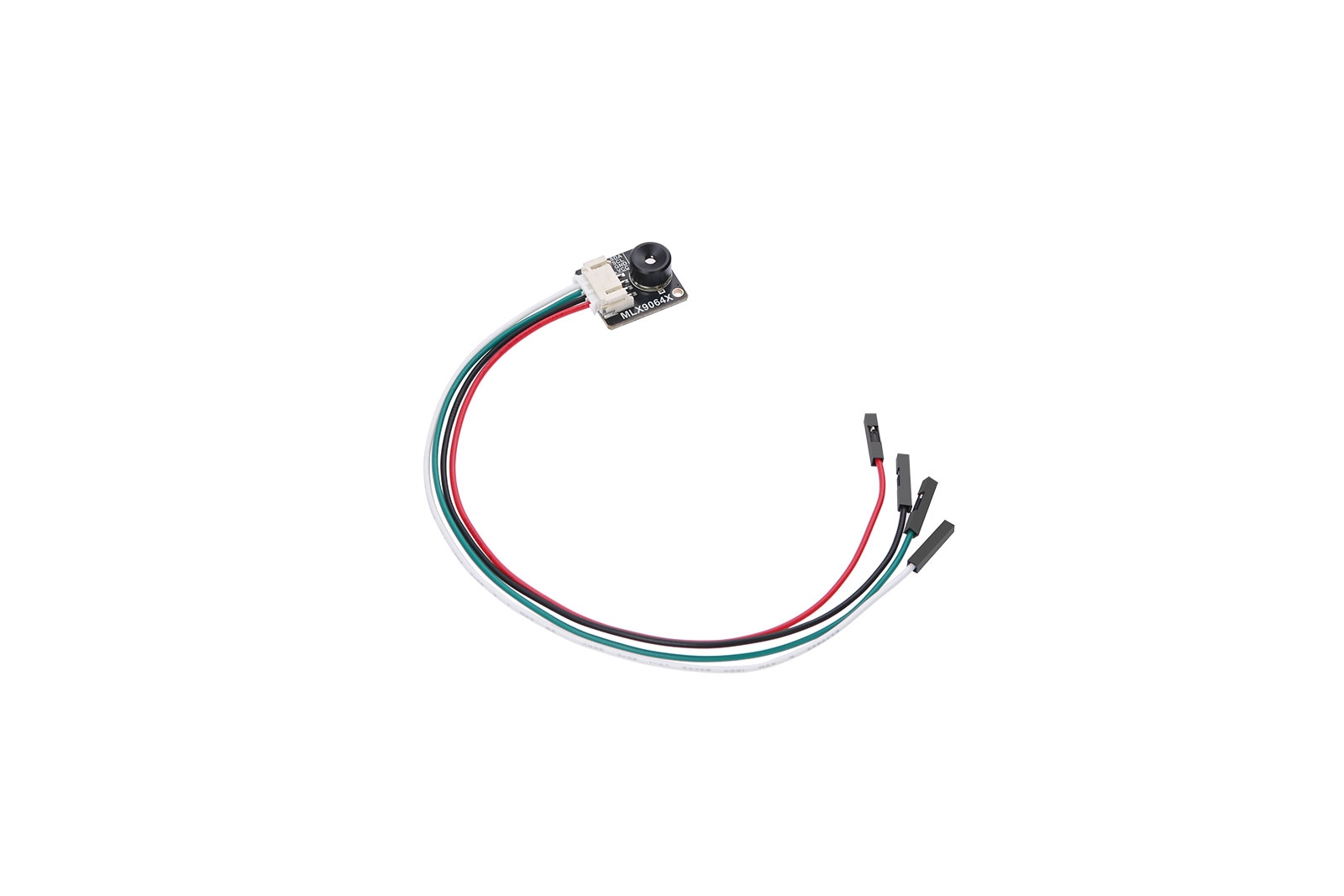

MLX90640-D110热成像仪 ×1
-
PH2.0 4Pin连接线 ×1
WIKI
型号 Thermal Camera MLX90640 D110
SKU 220573
品牌 SEENGREAT
SKU 220573
品牌 SEENGREAT
