MCP23017 IO 扩展板 即插即用接口 双电压兼容 全平台兼容性 双电压兼容 快速地址配置
现价：
¥
40.20
MCP23017 IO 扩展板 I2C 接口
I2C接口，扩展16个I/O引脚，兼容3.3V和5V电平，适用于Raspberry Pi/Arduino/STM32等
这款MCP23017板采用12C接口，可实现16个1/0端口的扩展。它支持 Raspberry Pi Zero/Zero W/Zero 系列产品。
我们为 Raspberry Pi损供了C语言和 Python语言的示例代码，同时还提供了适用于Arduino 和STM32的示例代码，这些代码能够实现
测试。
注意：SG-10-E017和SG-1O-E017-A在电路功能方面没有区别。它们之间的唯一差异在于根据不同需求所采用的不同产品型号
产品特点
- I2C接口，引脚使用量极低
- 兼容 3.3V/5V 工作电平
- 配备PH2.0连接器和预留的2.54mm间距焊盘，便于与其他开发板连接
-
板载 3 位 DIP 开关，用于用户友好的 I2C 地址设置
-
提供 Raspberry Pi、Arduino 和 STM32 开发板的开源示例程序
产品参数
| 参数 | SG-IO-E017 | SG-IO-E017-A |
| 尺寸 | 45mm(长)*25mm(宽) | 34.5mm(长）*25mm(宽) |
| I/O 控制芯片 | MCP23017 | MCP23017 |
| 信号接口 | I2C | I2C |
| 工作电压 | 3.3V/5V | 3.3V/5V |
| 扩张 I/O | 16 | 16 |
| 中断引脚 | INTA、INTB | INTA、INTB |
3 位 DIP 开关
非常适合作为拨动或打开的 3 位 DIP 开关，供用户设置 I2C 地址
DIP开关是一种耐用的设备， 由金属和耐用的塑料材料构成
便捷
预留 PH2.0 接口和 2.54mm 间距垫，方便访问其他开发板
排针设计为朝下，更方便面包板扩展。

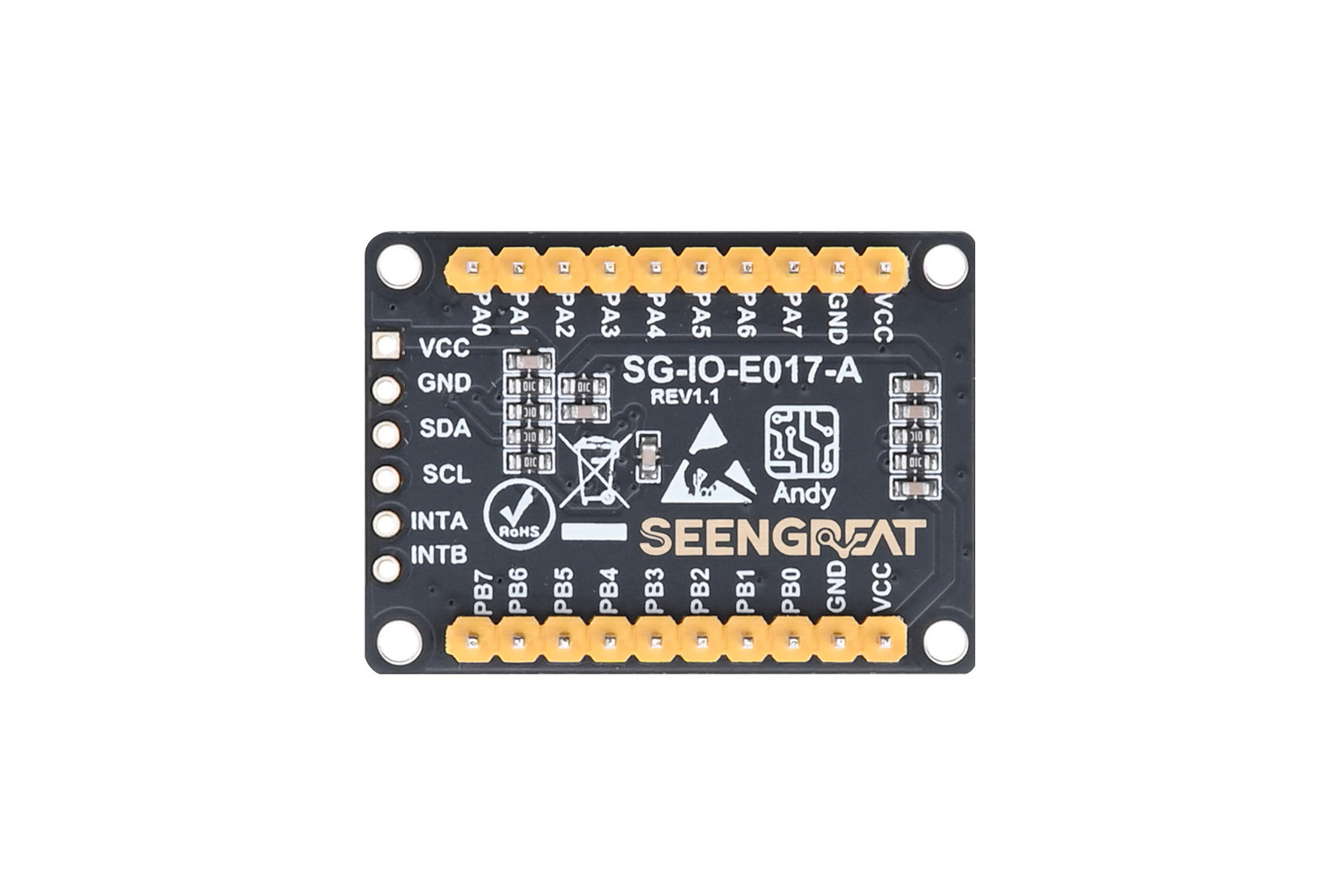

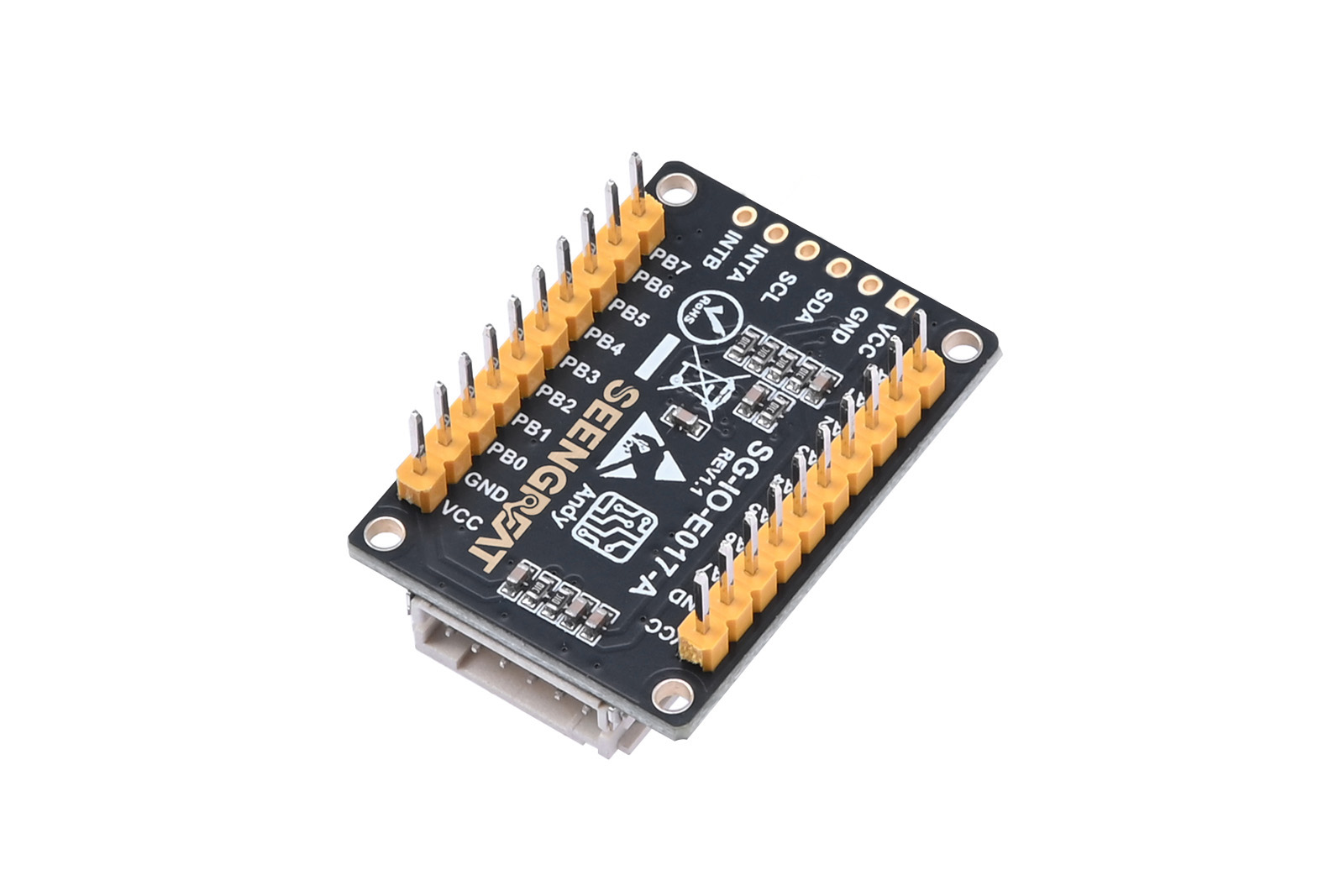

产品展示

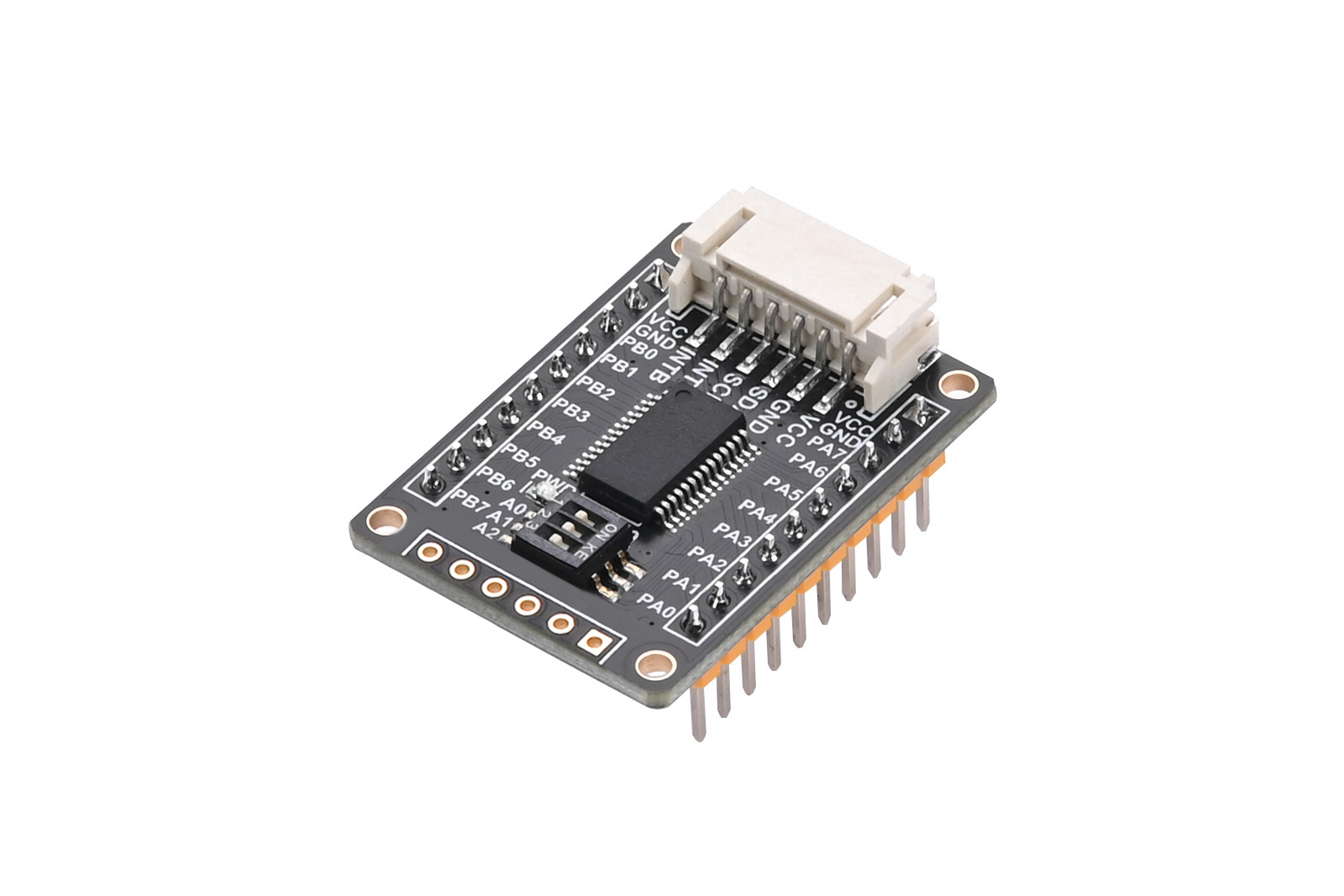

接口定义
①PH2.0连接器引出控制引脚②MCP23017芯片③扩展PA和PB端口
④DIP开关，用于设置I2C地址⑤2.54mm节距控制引脚
尺寸

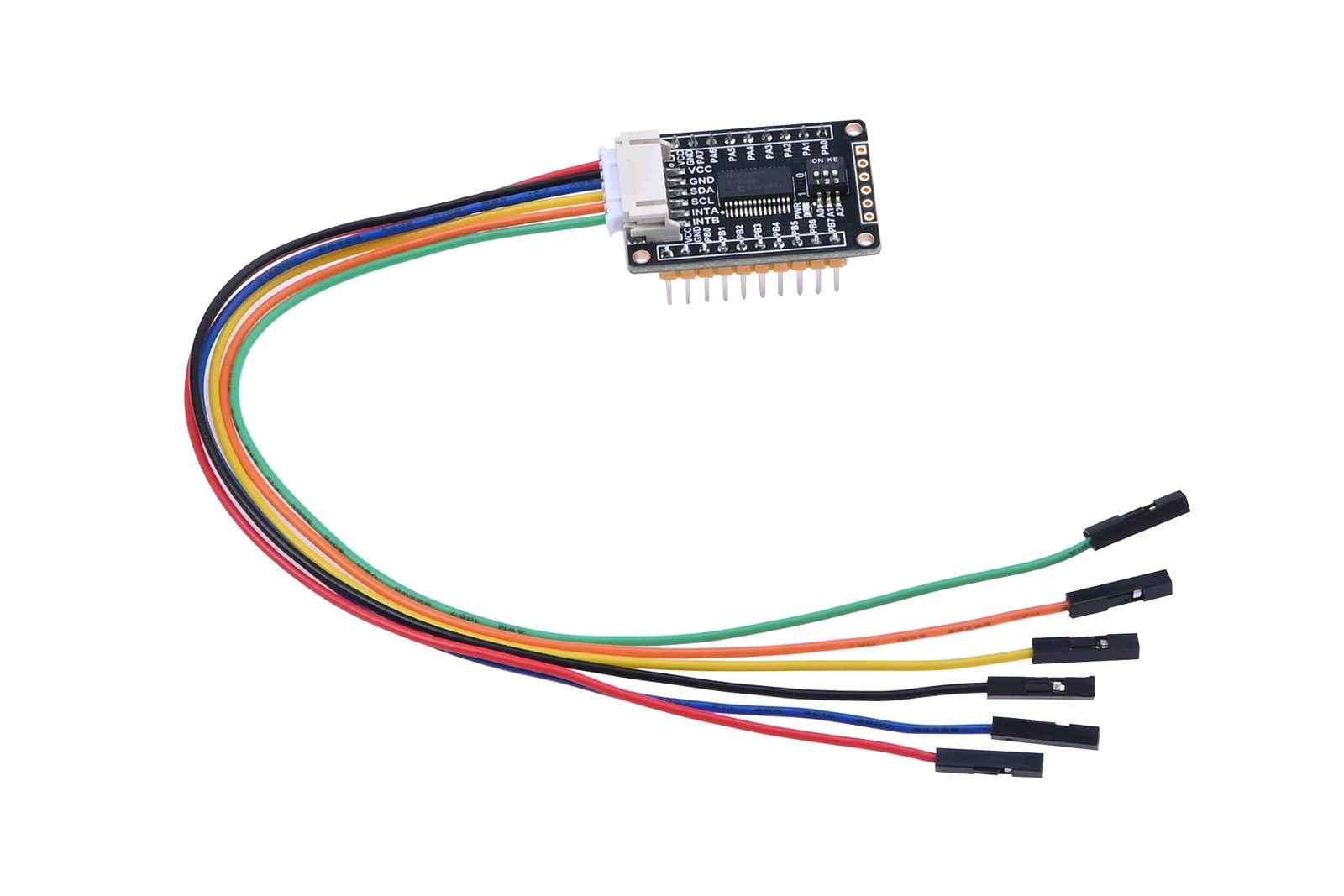

包装内容
- SG-IO-E017-A x 1
- PH2.0 6PIN 连接线 x 1
