Micro：bit 扩展板 PCA9685
本产品是采用PCA9685作为核心芯片设计的一款Micro:bit扩展板，集成多路电机和舵机驱动、全彩RGB灯、音量检测、18650电池管理电路、蜂鸣器等，并从Micro:bit引出部分GPIO，支持市场上常见的电子模块；18650电池管理电路集成锂电池升压、充电管理和保护芯片，同时支持micro USB接口充电。我们提供python 和makecode版本例程。

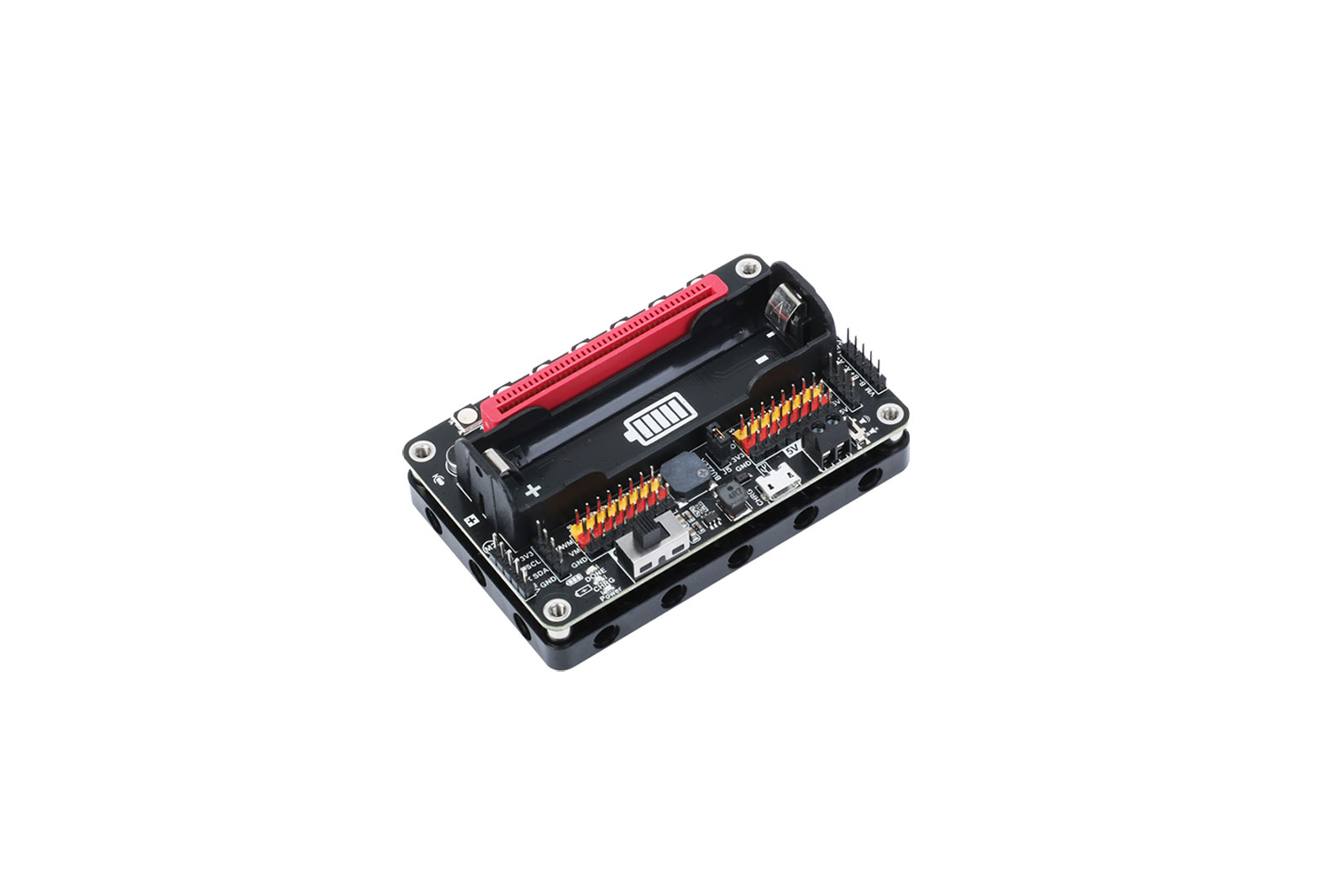

产品特性
- 板载Micro:bit接口，可直接插入使用
- 板载7个全彩RGB灯，一个带控制开关的蜂鸣器
- 板载18650电池座，并带有Battery Act按键，能一键唤醒电池
- 板载电源开关

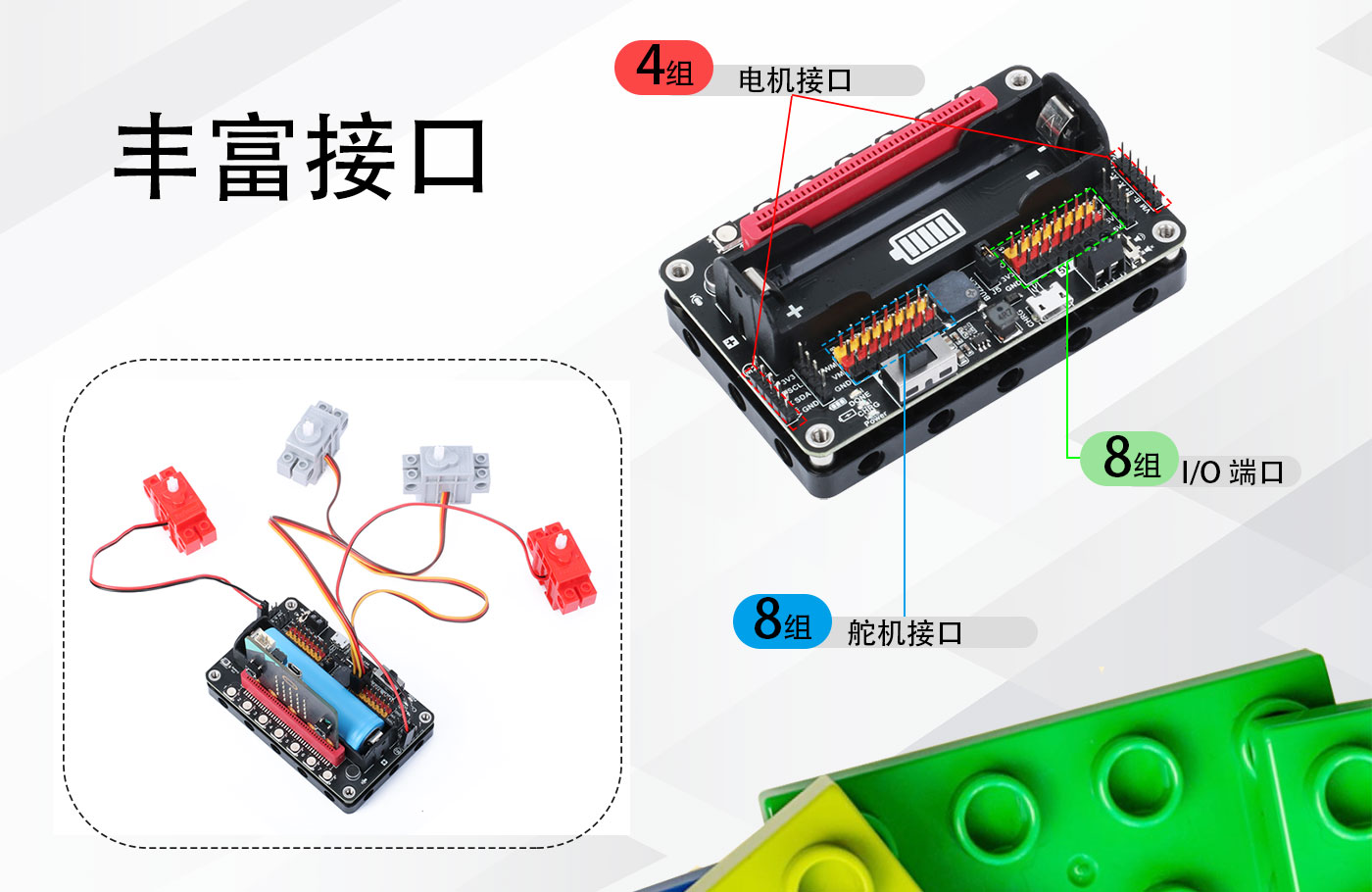

- 引出4组电机和8舵机驱动引脚
- 板载一个带放大电路的麦克风，支持音量检测
- 引出I2C引脚
- 提供可用于 python 和makecode的开源示例程序
产品参数
|
大小 |
77.80mm*57mm |
|
电源 |
5V（3.5mm-2P接线端子）或3.7V～4.2V（18650锂电池） |
|
工作电压 |
3.3V/5V |
|
外部电源输入 |
KF128L-3.5-2P（DC5V） |
|
电池充电 |
Micro USB（DC5V） |
|
GPIO扩展数量 |
8个 |
|
RGB灯数量 |
7个 |
|
蜂鸣器 |
1个 |
|
I2C接口 |
1组 |
|
舵机通道数 |
8 |
|
电机通道数 |
4 |
板载Micro：bit边缘连接器，可直接插入使用

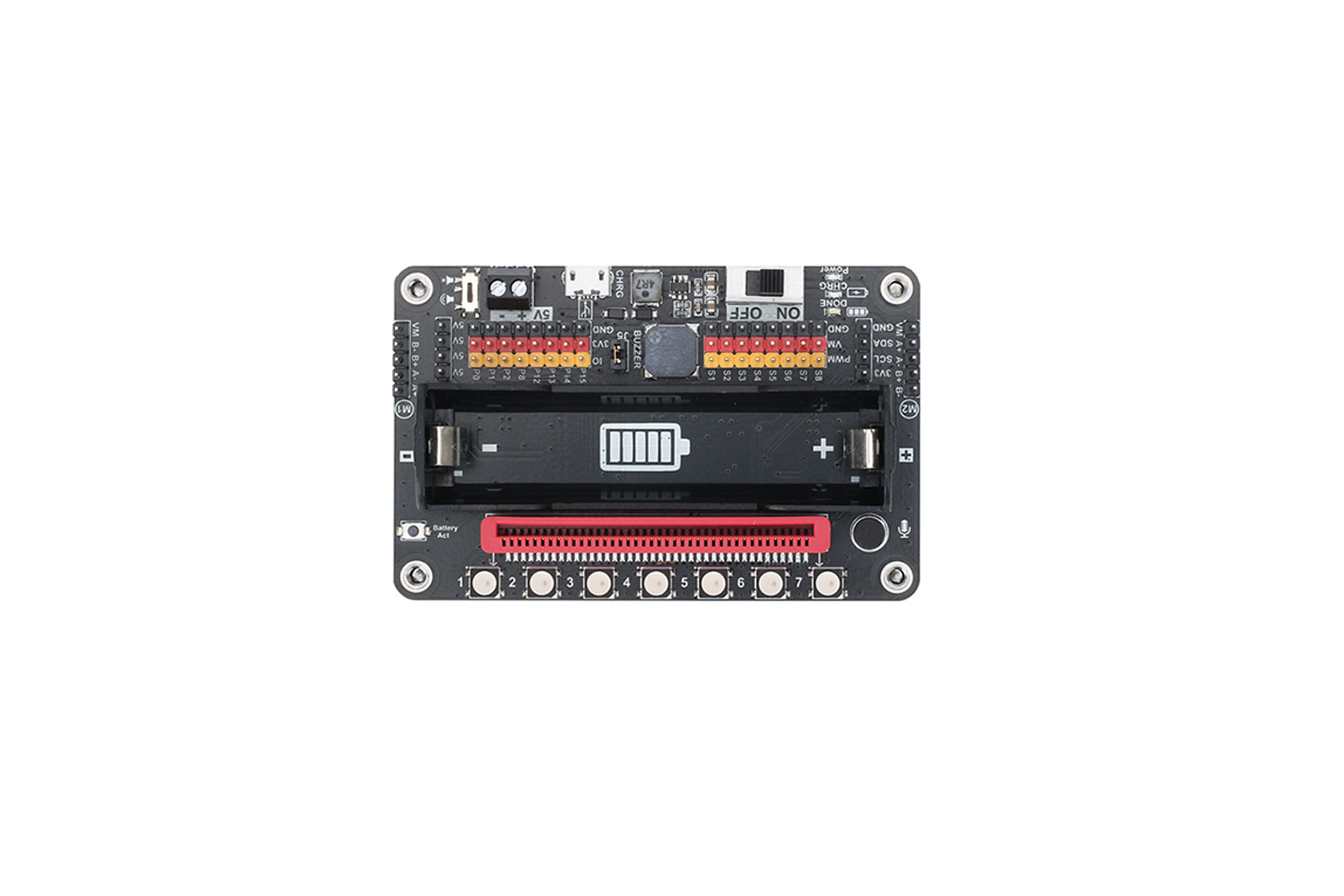

资源概况
①电机1连接器 ②5V连接器 ③板载蜂鸣器开关 ④5V输入端子 ⑤USB充电接口 ⑥引出部分GPIO以及3.3V、GND ⑦麦克风音量选择连接引脚，短路表示连接P1引脚，开路表示不连接到P1 ⑧板载蜂鸣器 ⑨8路舵机接线针脚 ⑩电源开关 ⑪LED指示灯，从上往下分别为电源指示灯、电池正在充电指示灯、电池充电满电指示灯 ⑫引出I2C引脚连接器 ⑬电机2连接器

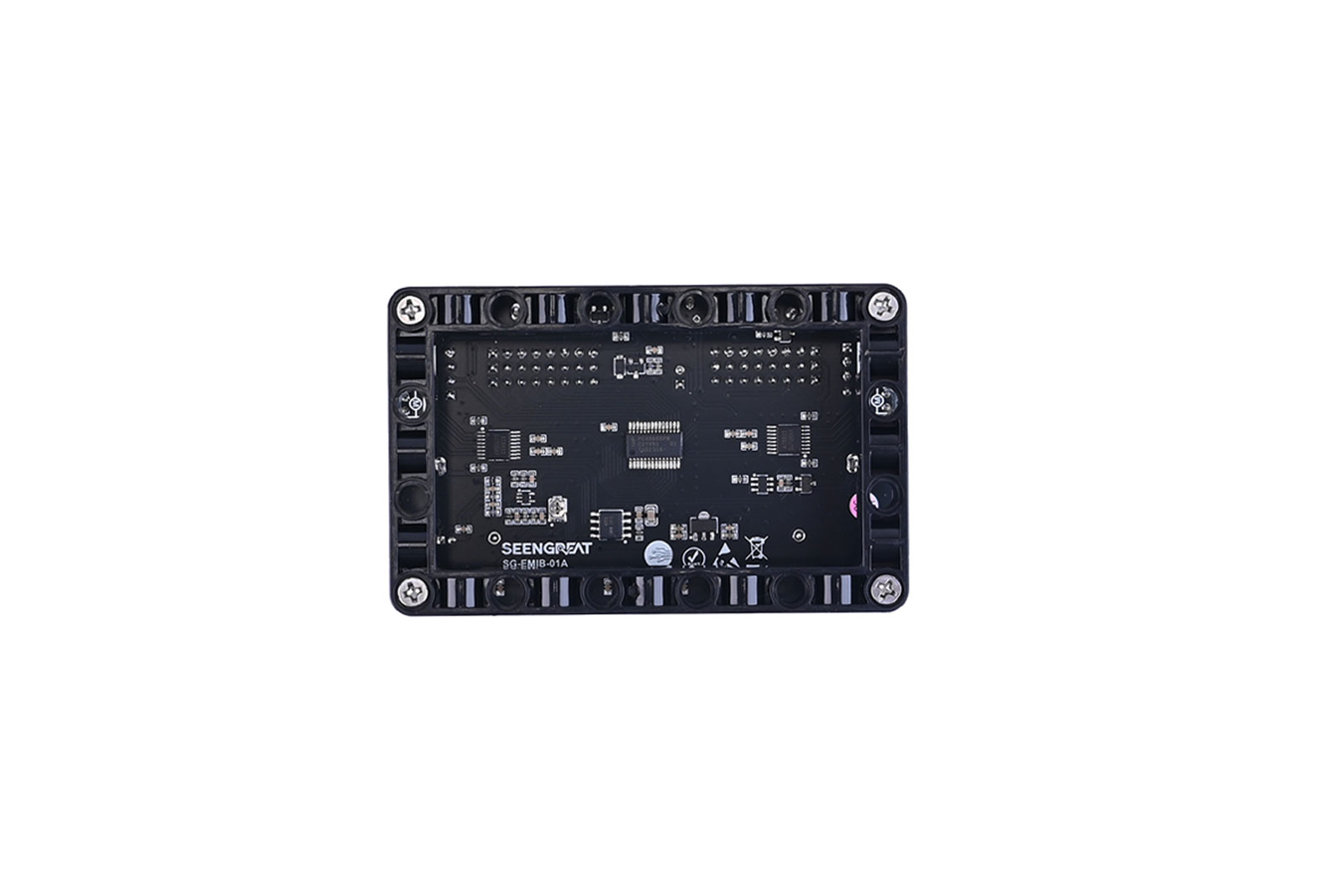

⑭麦克风 ⑮18650电池座子 ⑯7个WS2812B 全彩RGB灯 ⑰Micro:bit主板连接器 ⑱18650电池激活按键 ⑲&㉕双通道 H 桥电机驱动芯片AT8833
⑳5V转3.3V芯片：AMS1117-3.3 ㉑PCA9685 ㉒锂电池充电管理芯片：TP4056 ㉓麦克风音量增益调节电阻 ㉔麦克风前置放大芯片MAX4466
尺寸
应用
包装内容
1. SG-EMIB-01A x 1
WIKI
SKU 239193
品牌 SEENGREAT
