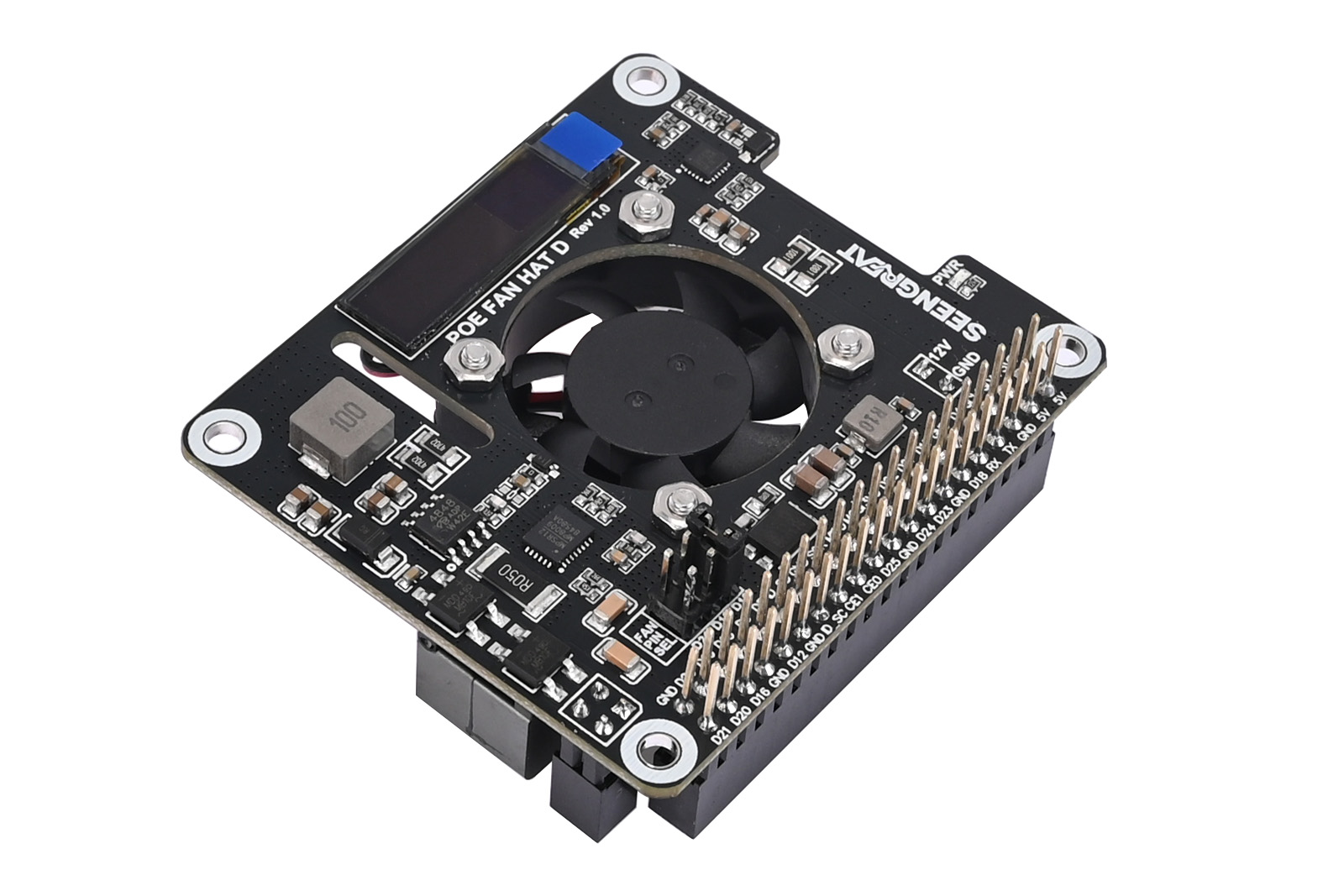

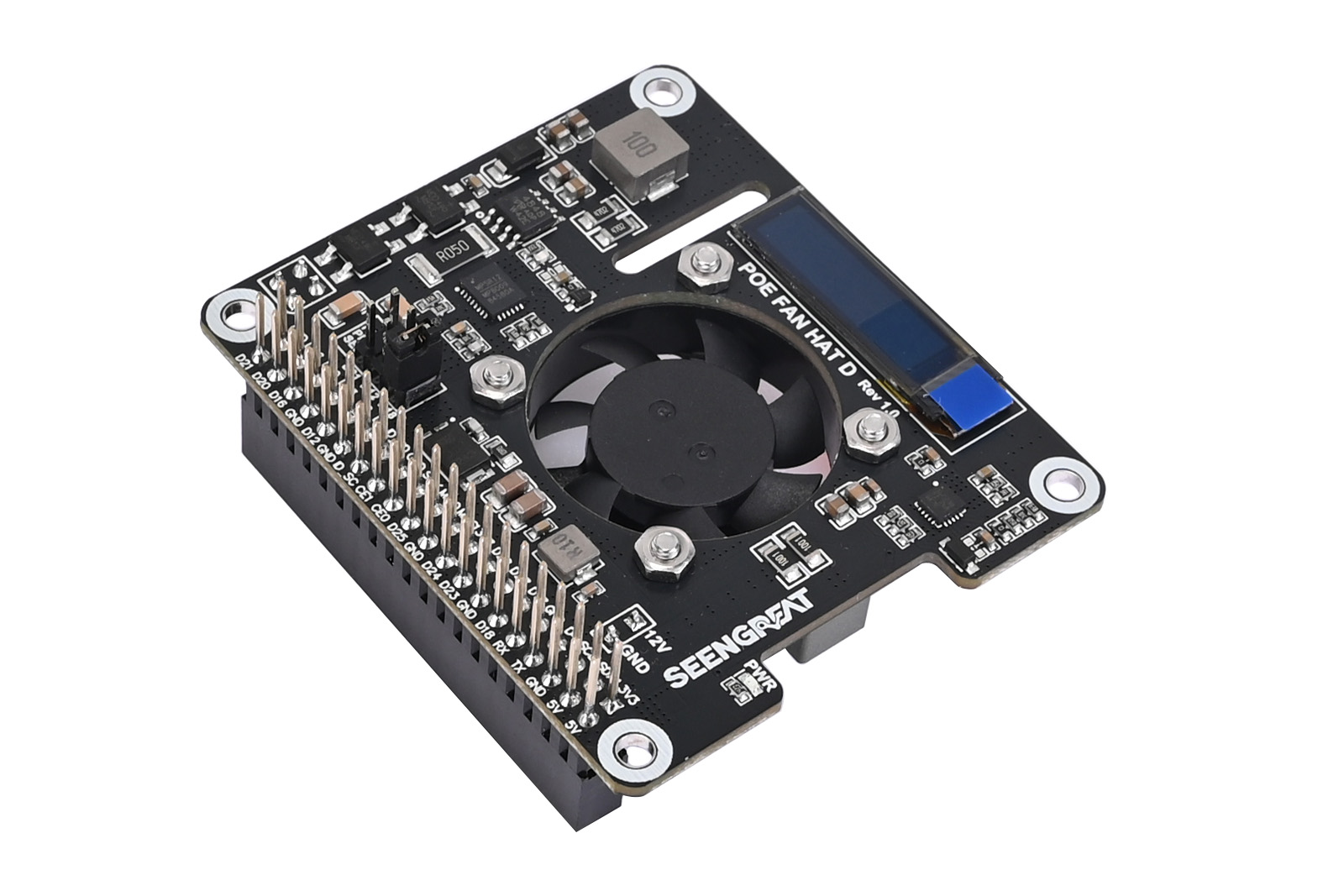

POE FAN HAT D 支持PoE以太网供电 支持802.3af/at网络标准 OLED显示 树莓派 4B/3B+
以太网供电风扇扩展板D
适用于树莓派4B/3B+
产品详情
POE FAN HAT D是为树莓派4B/3B+设计的一种PoE供电以及散热解决方案。该板支持 IEEE 802.3af/at 网络标准。搭配支持 IEEE 802.3af/at 网络标准的 PoE 路由器或交换机一起使用，只需一根网线接入即可实现树莓派的联网和供电。该产品还配备了0.87英寸的OLED显示屏，可供用户显示一些有用的信息；该板还搭载高转速的可调速主动散热风扇，可实现更好的散热效果。板子还基于树莓派40P扩展接口设计，简单易用，可以直接插入树莓派的40PIN的扩展接口。
产品特性
- 支持PoE以太网供电，支持IEEE 802.3af/at PoE网络标准
- 采用支持PoE以太网供电设计的电源方案
- 板载高转速的可调速主动散热风扇
- 支持5V、12V输出(5V和12V输出的总功率不大于24W)
- 模块安装简单，基于树莓派40P扩展接口设计，简单易用，可以直接插入树莓派4B/3B+的40PIN扩展接口
- 板载0.87英寸OLED显示屏，可用于显示树莓派主板CPU温度、IP地址等信息
产品参数
|
尺寸 |
65mm(长)*56mm(宽) |
|
输入电压 |
PoE电源输入（37V ~ 57V） |
|
输出电压 |
5V、12V |
|
最大输出功率 |
22.5W（5V/4.5A），极限状态下输出可达5V/4.85A |
|
|
24W（12V/2A） |
|
网络标准 |
IEEE 802.3af/at PoE |
|
风扇转速 (Max) |
9000转/分钟 |

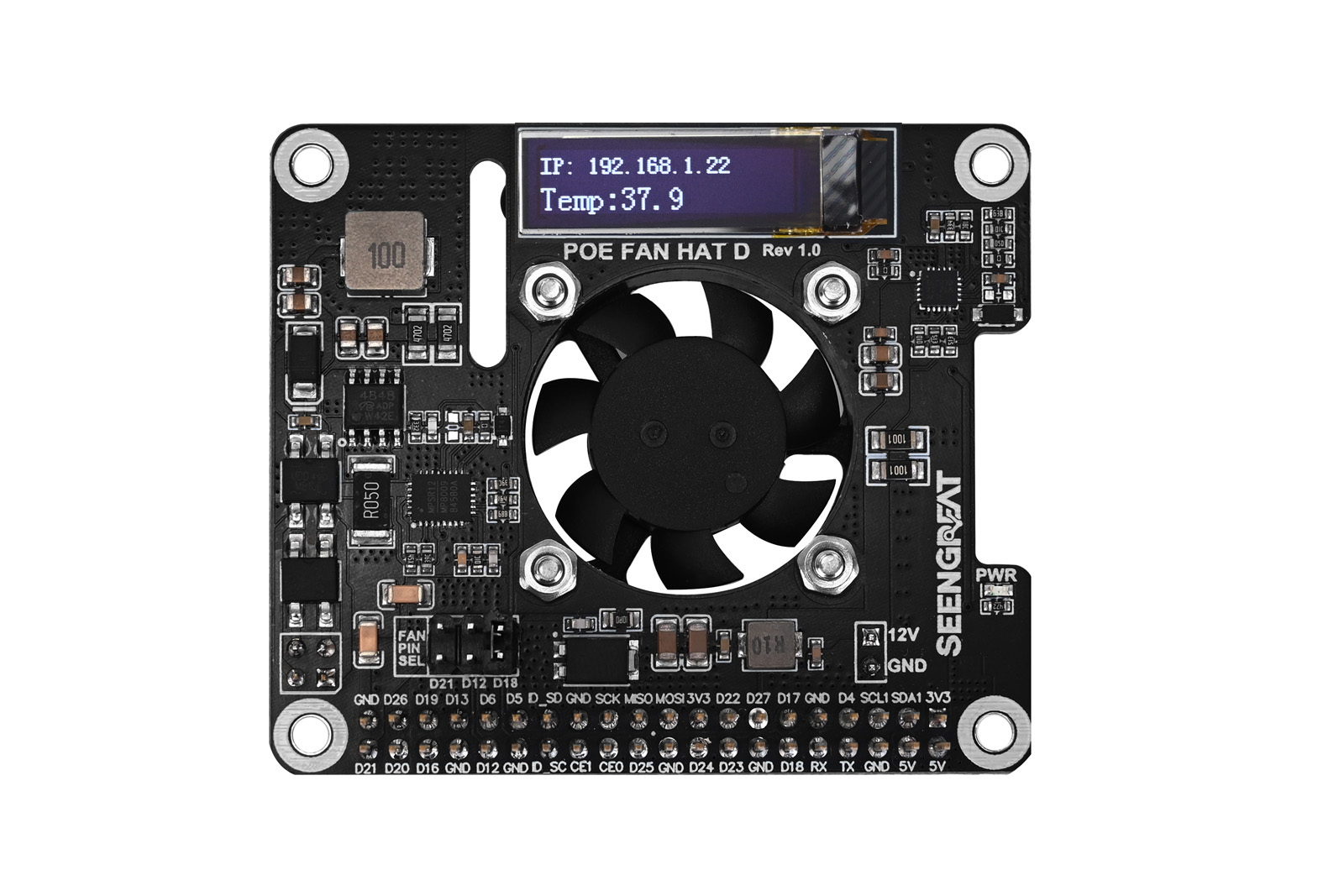

板载0.87英寸OLED显示屏，可用于显示树莓派主板的CPU温度、IP地址及其他信息
注：本产品仅包含POE FAN HAT D，不包含树莓派或其他配件。如有需要，请单独购买。

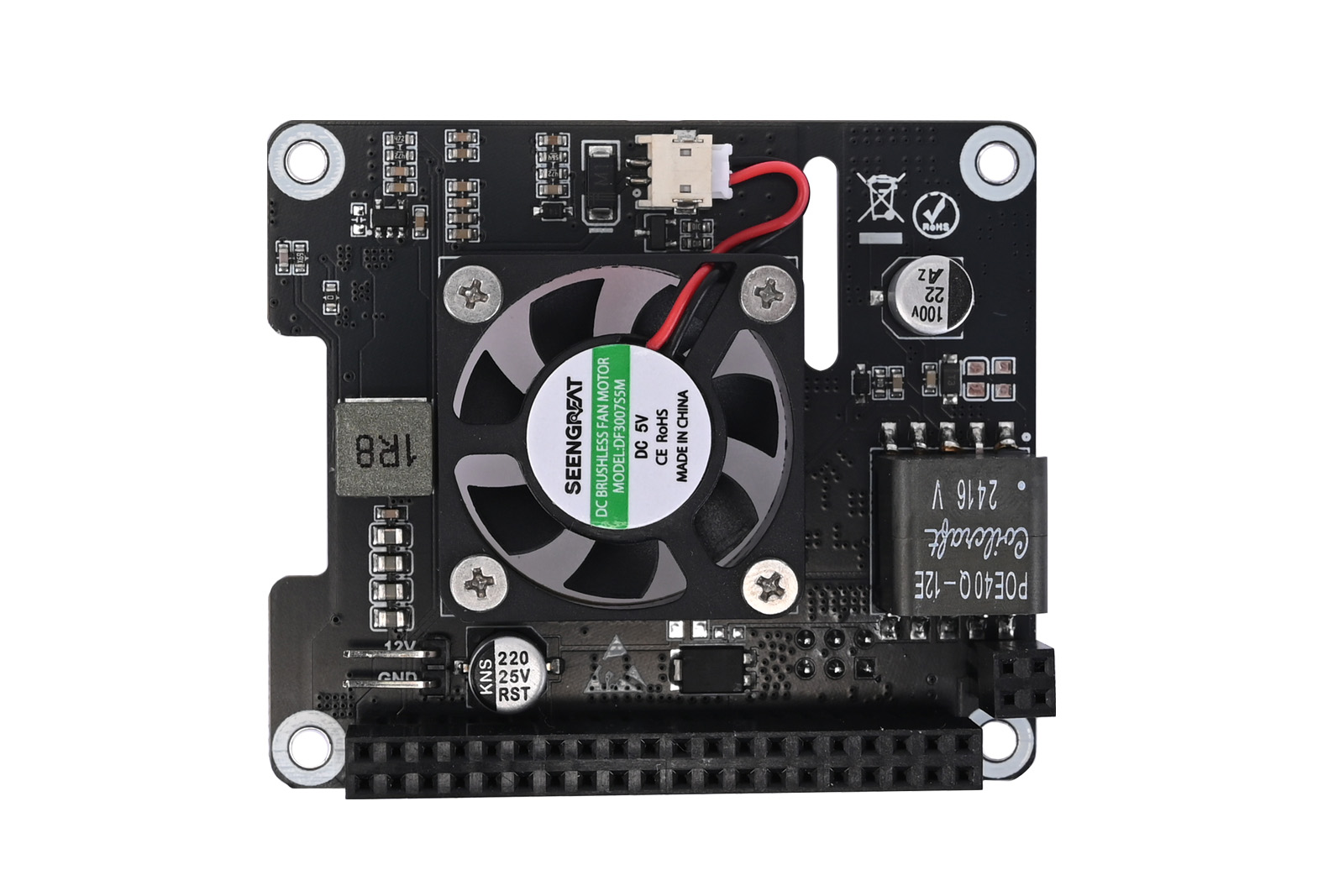

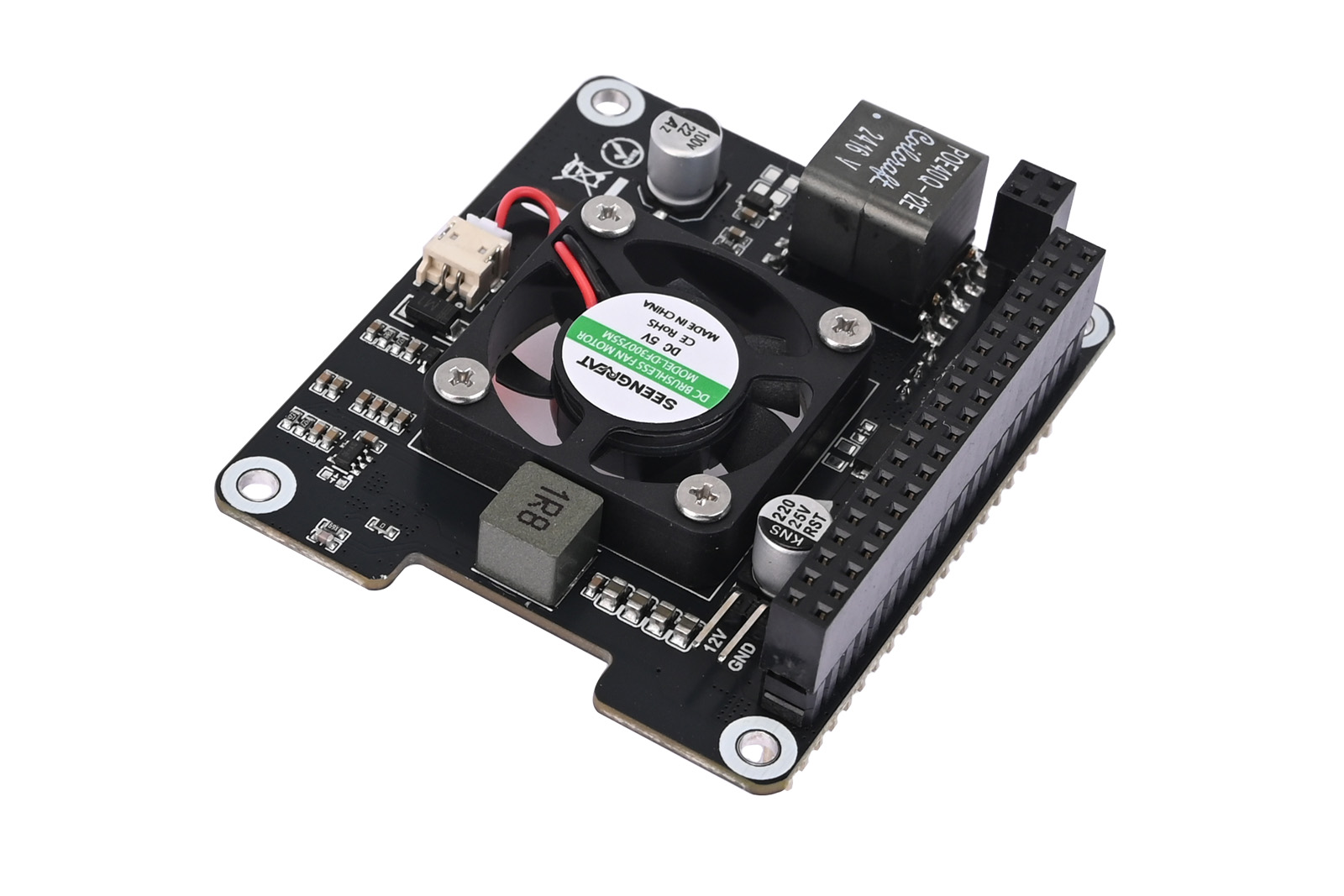

配备高速可调主动散热风扇，以增强散热效果
该扩展板基于树莓派40针扩展接口设计，使用简便，可直接插入树莓派的40针扩展接口 。
以太网供电
该扩展板支持IEEE 802.3af/at网络标准。当与支持IEEE 802.3af/at标准的以太网供电（PoE）路由器或交换机配合使用时，一根以太网电缆即可为树莓派同时提供网络连接和电力。
资源概述
①0.87英寸OLED显示屏
②3007主动散热风扇
③5V电源指示灯
④12V输出排针
⑤树莓派40Pin扩展引脚排针
⑥树莓派4B/3B+ PoE电源输入排母
⑦调速风扇驱动引脚选择排针
尺寸
应用
包装内容
①POE扇帽D x1
②铜柱螺丝套件 x1
③金属散热器x1
WIKI
SKU 402389
品牌 SEENGREAT
