RP2350-MINI(ETH) 采用双核RP2350A和 W5500 TCP/IP 以太网芯片，适用于 Raspberry Pi 微控制器项目
RP2350-MINI(ETH)
RP2350-MINI（ETH） 以太网开发板，RP2350A 双核双架构处理器树莓派微控制器，W5500 TCP/IP以太网控制芯片

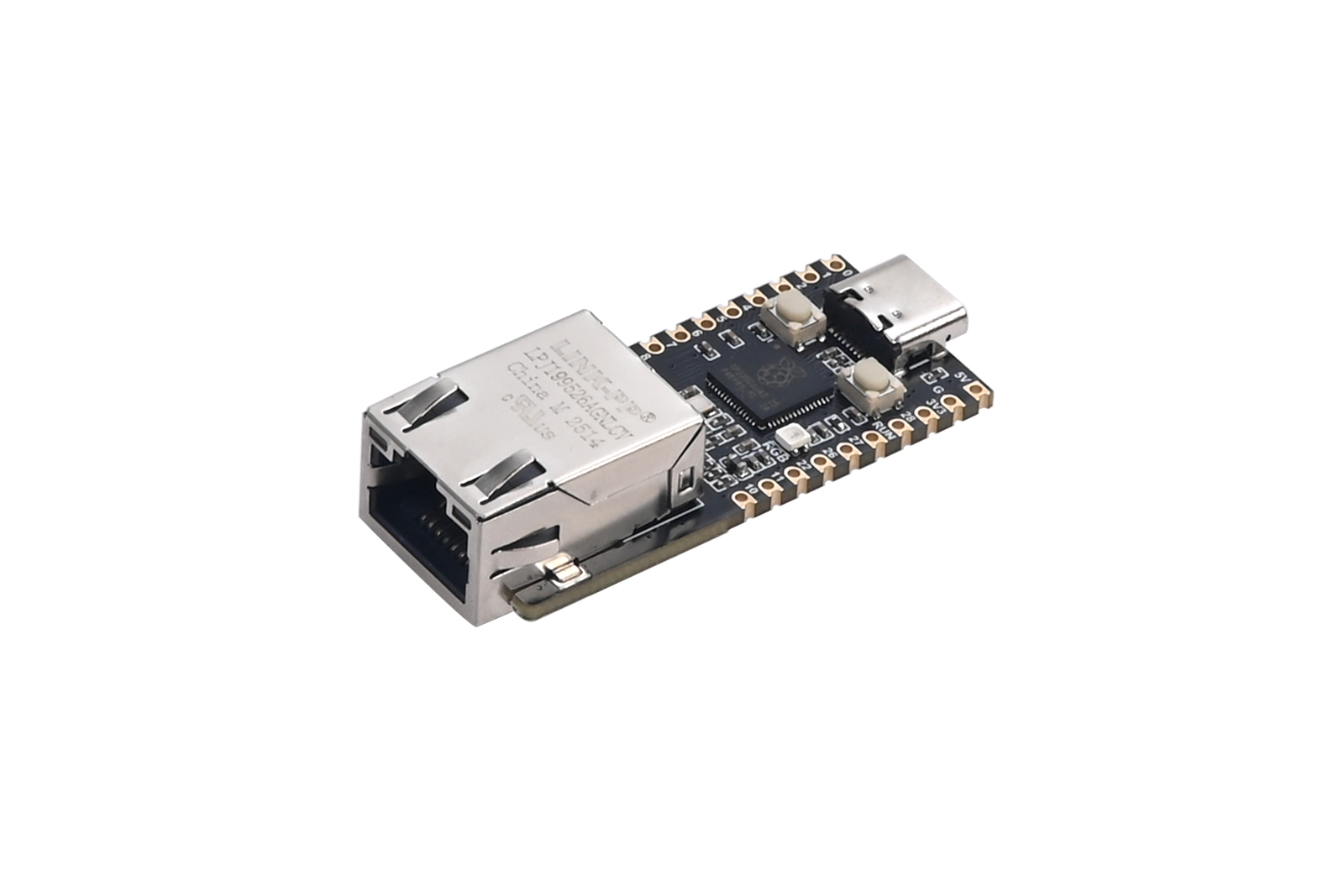

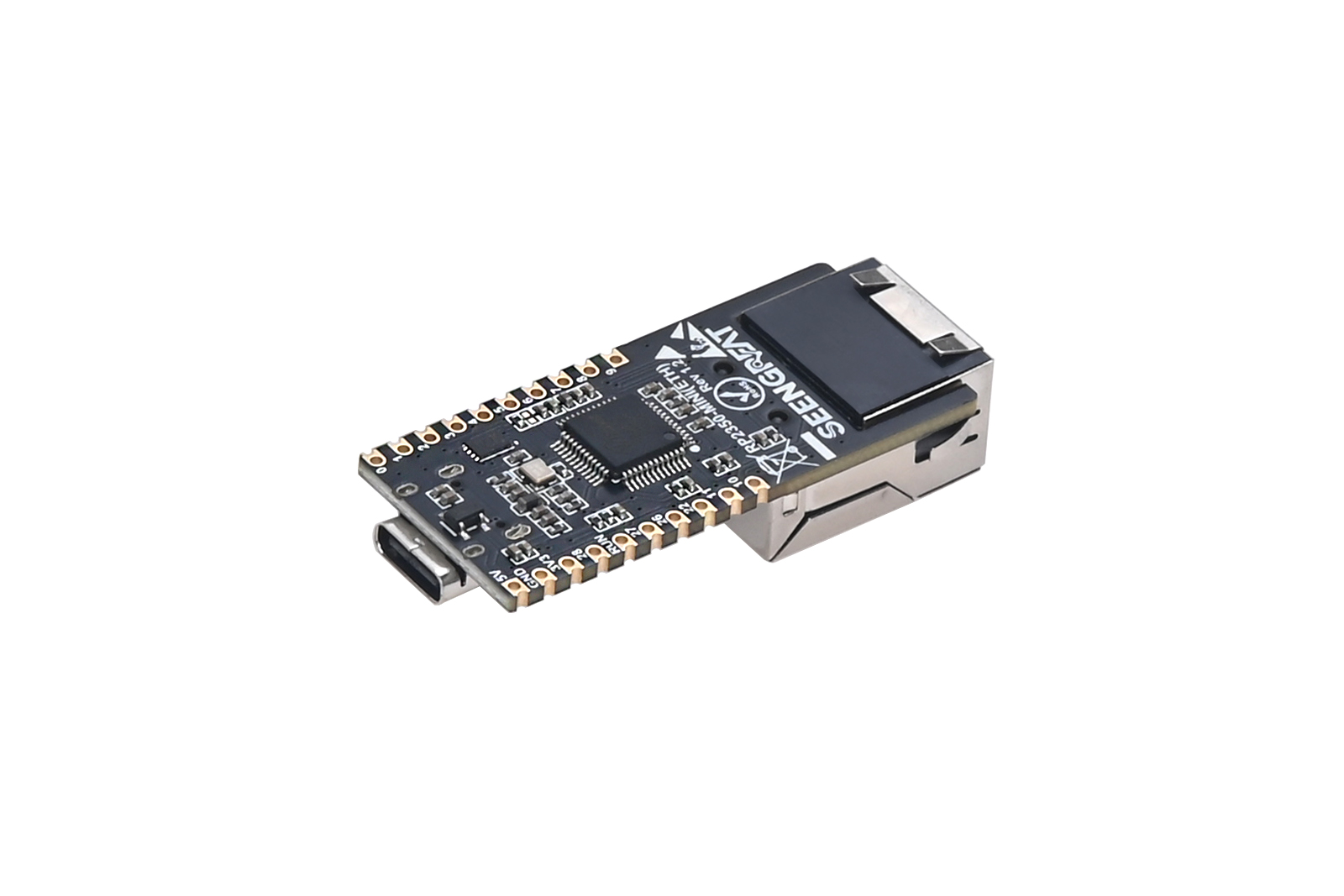

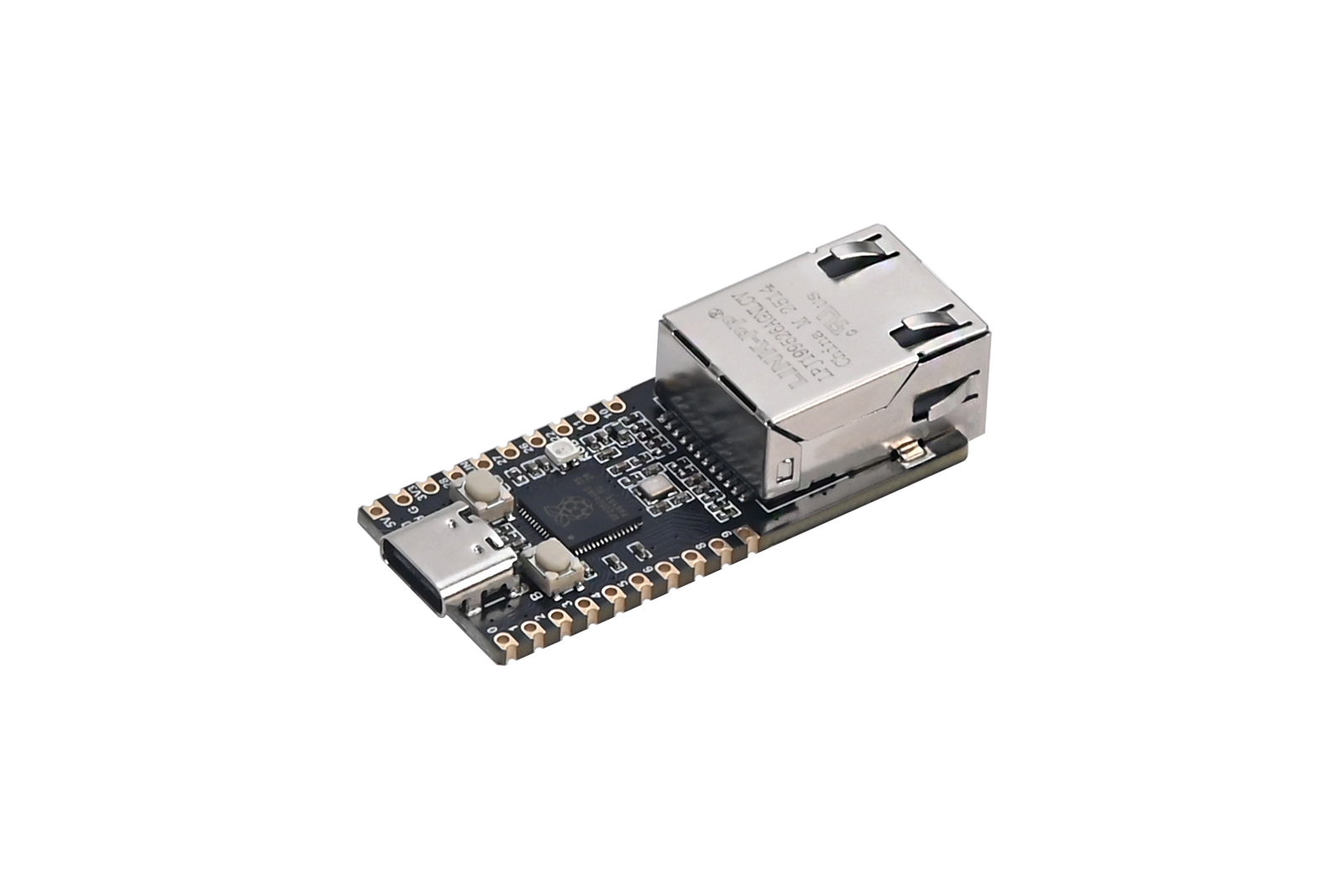

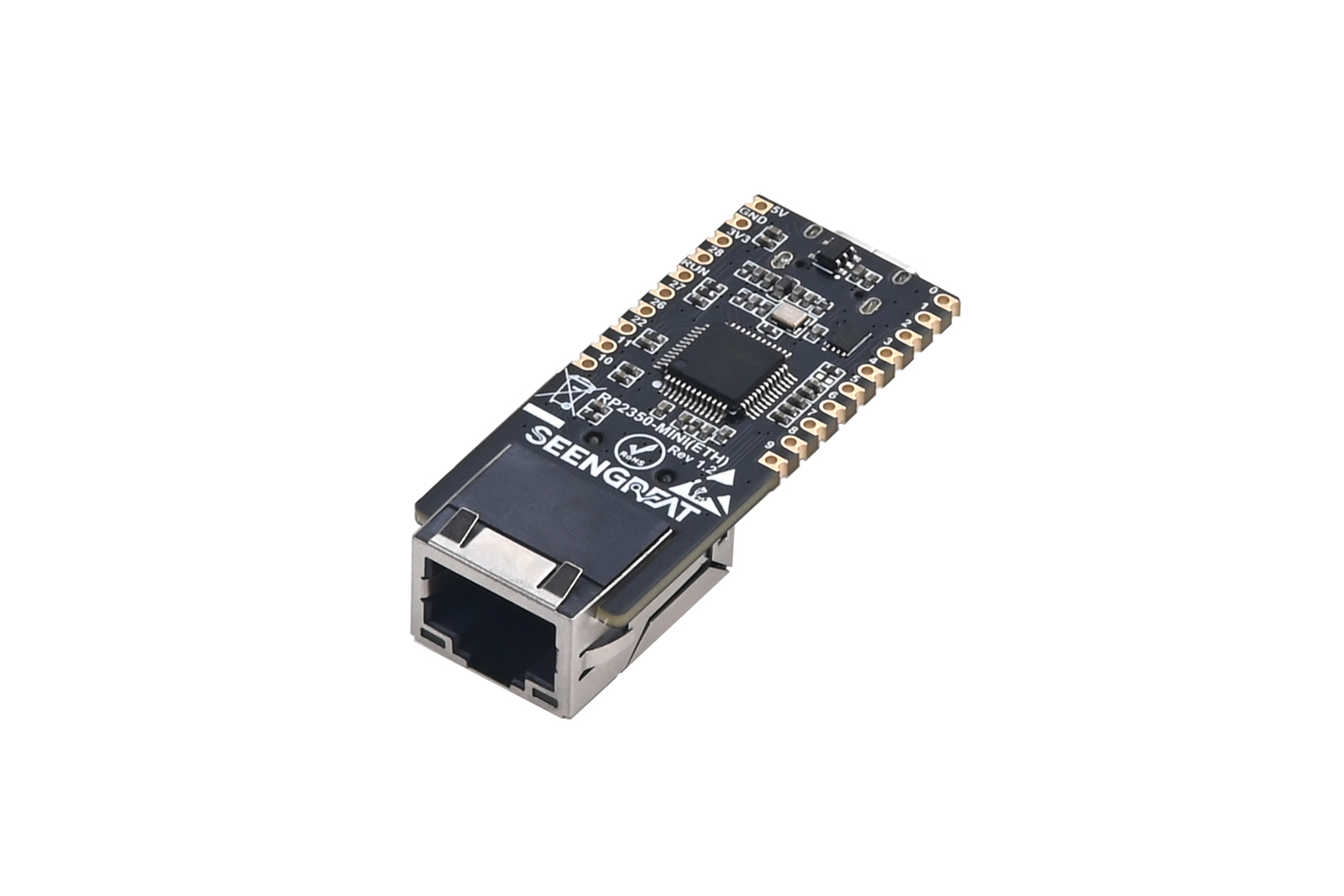

RP2350-MINI（ETH）开发板采用树莓派双核双架构微控制器RP2350A和W5500以太网控制芯片开发。采用排针设计，PCB面积也极小，用户直接焊接集成到自主设计的基板上非常方便。同时，他们还可以焊接2.54mm间距的引脚，直接插入到自主设计的踢脚板上。该板还公开了Type C端口、RGB LED、RESET按钮、BOOT按钮和RJ45连接器，方便用户进行开发和调试。该开发板非常适合创客项目、楼宇自动化控制系统、小型网络设备、嵌入式系统开发和DIY电子产品。
产品特点
- 双核微控制器：由RP2350A Raspberry Pi双核微控制器提供支持，具有双核Arm Cortex-M33或双核Hazard3 RISC-V处理器，运行频率为150MHz
- W5500芯片支持硬件TCP/IP协议：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE。
- W5500 具有内部 32KB 缓冲器，支持多达 8 个独立插槽以同时通信。
- W5500 支持自动协商（基于 10/100 的全双工/半双工
- USB Type-C端口：支持USB 1.1主机和设备，支持拖拽文件下载到大容量存储。
- 板载按钮和 LED：包括 RUN 重置按钮、BOOT 按钮和 RGB LED WS2812、RJ45 连接器
- 丰富的开源资源：支持 C/C 和 MicroPython，提供大量文档和示例资源可供开发
产品规格
|
参数 |
规范 |
|
电源电压 |
5V（通过通孔上的Type-C或5V焊盘） |
|
尺寸 |
50 毫米（长）x 20.32 毫米（宽） |
|
重量 |
8.2克 |
双核微控制器
由 RP2350A树莓派双核微控制器提供支持，具有双核 Arm Cortex-M33 或双核运行频率为 150MHz 的 Hazard3 RISC-V 处理器
W5500芯片支持硬件TCP/IP协议：TCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
W5500 拥有一个 32KB 的内部缓冲区，最多支持 8 个独立套接字以实现同时通信
自动协商
W5500 支持自动协商（10/100 兆全双工/半双工）
板载按键与指示灯：包含 RUN 复位按键、BOOT 按键，以及 WS2812 全彩 LED、RJ45 连接器

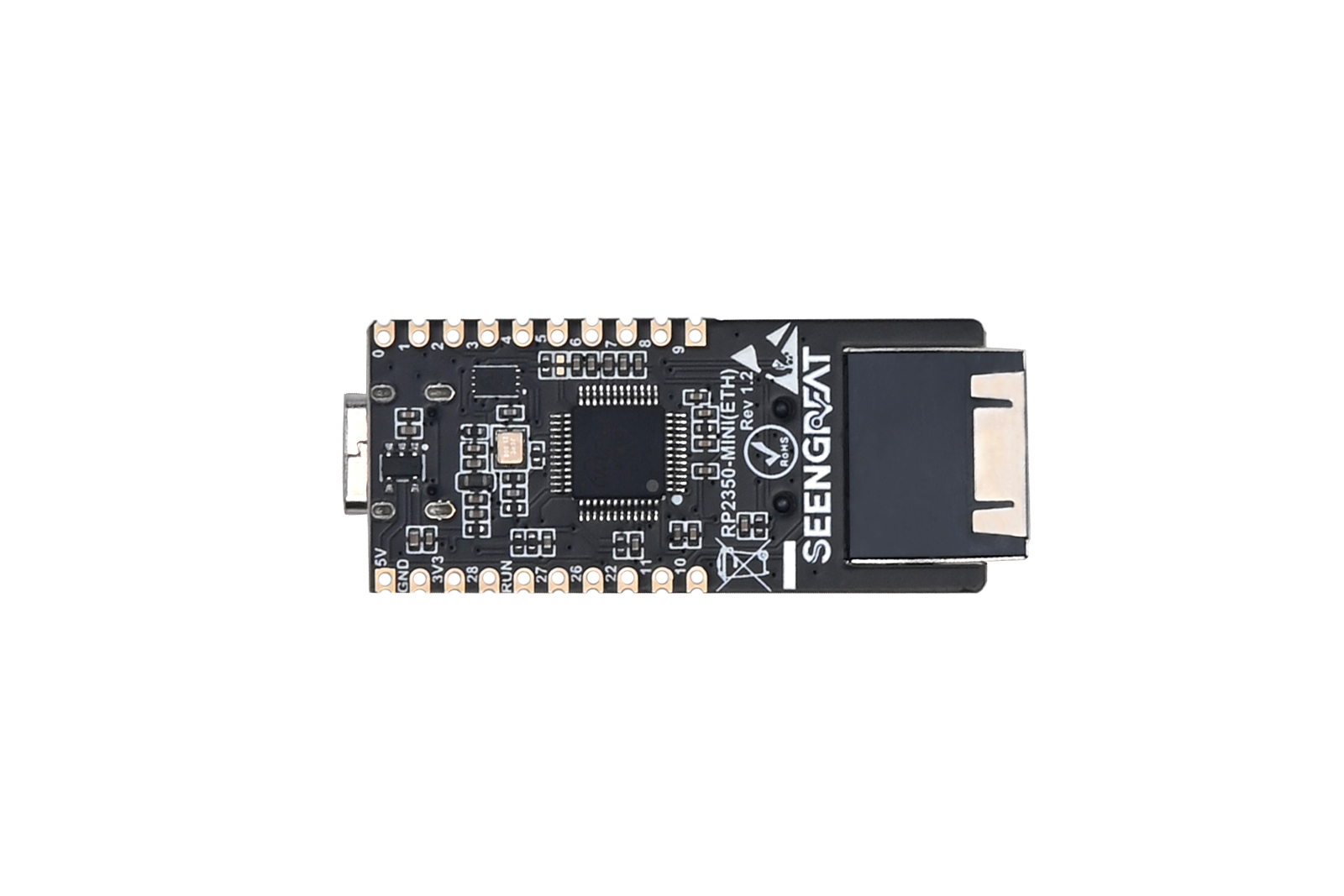

资源概述
①Type-C连接器：支持USB 1.1主机和设备，可用于程序下载
②RUN 复位按钮：用于复位板
③WS2812：用于视觉指示的全彩 RGB LED
④RJ45 连接器（带指示灯 LED）：支持 10/100 基于全双工/半双工
⑤RP2350A：运行频率为150MHz的双核Arm Cortex-M33或双核Hazard3 RISC-V处理器
⑥BOOT按钮：开机时按住此按钮进入下载模式
⑦线性稳压器ME6211C33M5G：提供 3.3V 输出，最大电流输出为 500mA
⑧W25Q32RVXHJQ：4MB Nor-Flash 用于存储
⑨W5500：TCP/IP以太网控制芯片
尺寸
包装内容
①RP2350-MINI（ETH） x 1
②排针 x 1
WIKI
SKU 250605
品牌 SEENGREAT
