Raspberry Pi Pico UPS 扩展板 支持边放电边充电 采用INA219芯片 I2C接口
现价：
¥
107.18

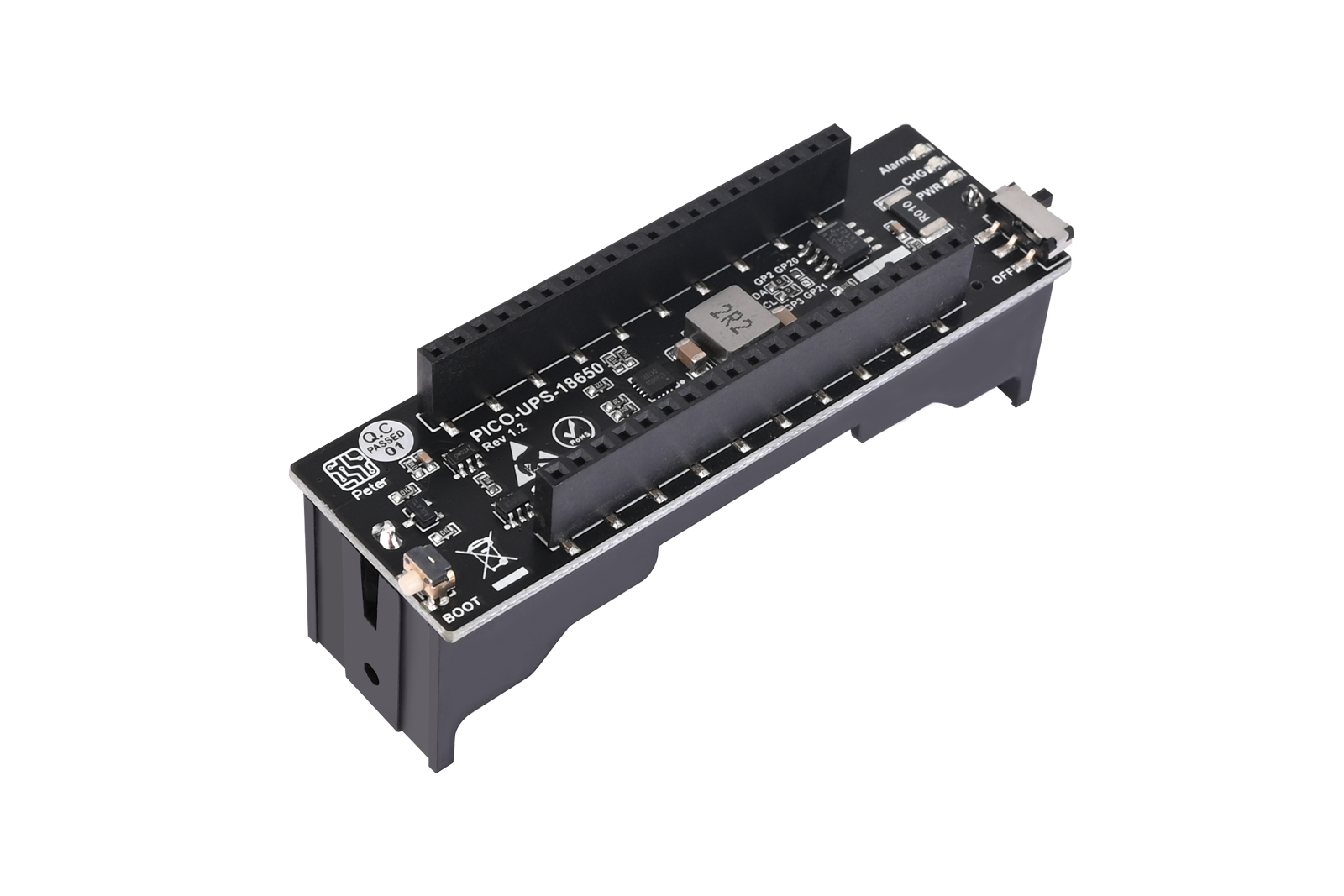

Raspberry Pi Pico UPS 扩展板
支持边放电边充电;采用INA219芯片，I2C接口
Raspberry Pi Pico UPS 18650 锂电池不间断电源扩展板本产品是 Raspberry Pi Pico UPS 不间断电源扩展板，专为与 18650 锂电池配合使用而设计。它利用不同的 LED 指示灯区分 UPS 板的工作状态，包括“充电模式”、“放电模式”和“电池反接警告模式”。该 UPS 板还具有独立供电功能，允许同时充电和放电或单独充电。该板集成了电池检测功能，当电池反接时，警报警示 LED 灯会亮起，导致 UPS 板停止工作。我们提供 C 和 Python 语言的示例程序，以便监测电压、电流、功率和电池电量。
产品特点
-
支持高容量 18650 电池lI2C 接口，需求最小化引脚使用
-
采用具有 I2C 接口的 INA219 芯片，实现零漂移的双向电流和功率监测
-
提供开源示例程序，供 Raspberry Pi Pico 开发板使用
产品规格
|
尺寸 |
77.98mm (长) x 24.79mm (宽) |
|
数据接口 |
I2C |
|
电池座 |

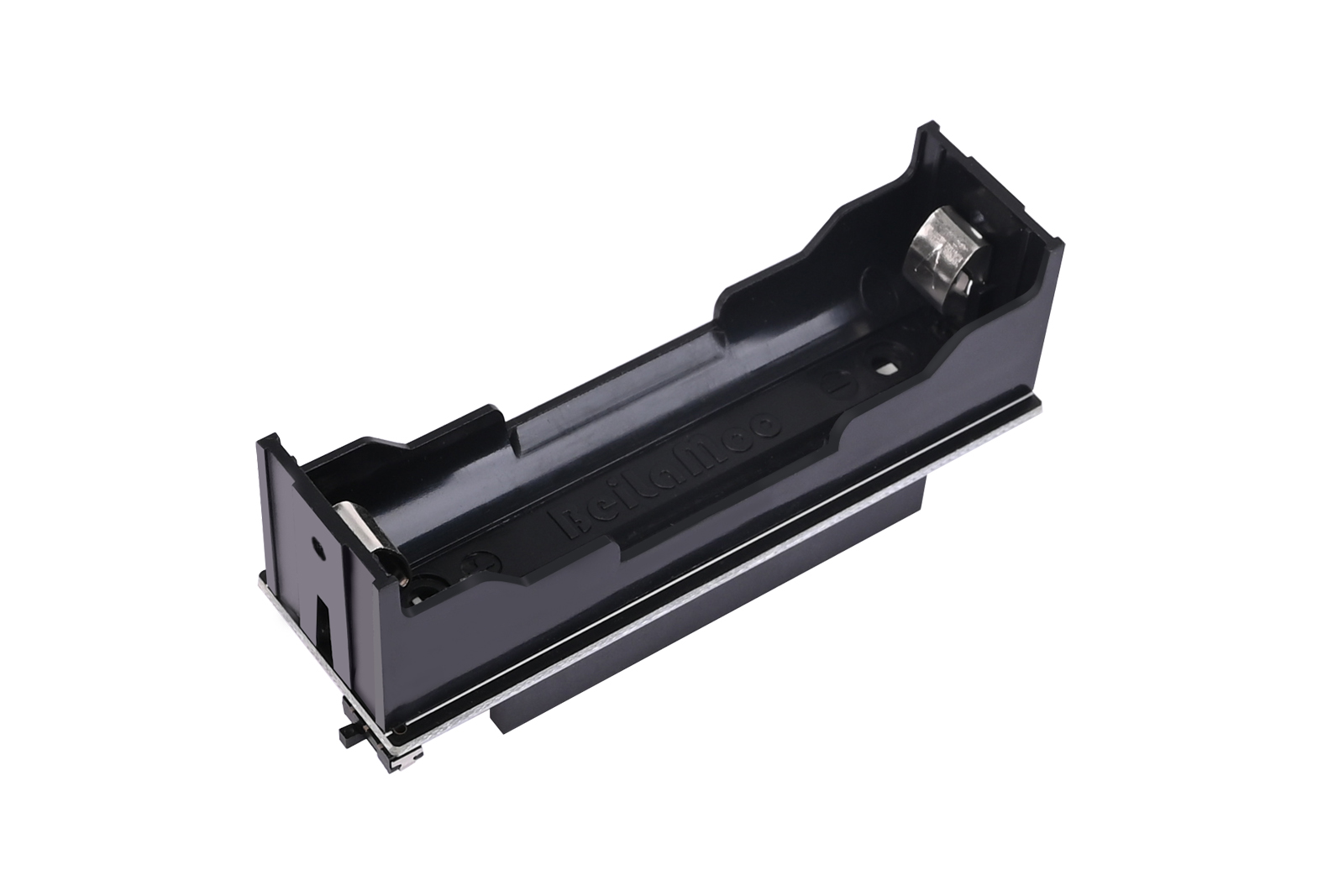

18650 锂电池座 |
|
电源电压 |
5V |
有“充电模式”、“放电模式”和“电池反接警告模式”
该UPS板还具有独立电源，可实现边放电边充电或仅充电。该板具有电池检测功能。 当电池反转时，报警警告灯亮，UPS板不起作用。
当电池反接时， 警告指示灯亮起
一套用于 Raspberry Pi Pico 的 Raspberry Pico 连接器
请注意： 请正确连接 UPS 扩展板和 Raspberry Pi Pico，如图所示。

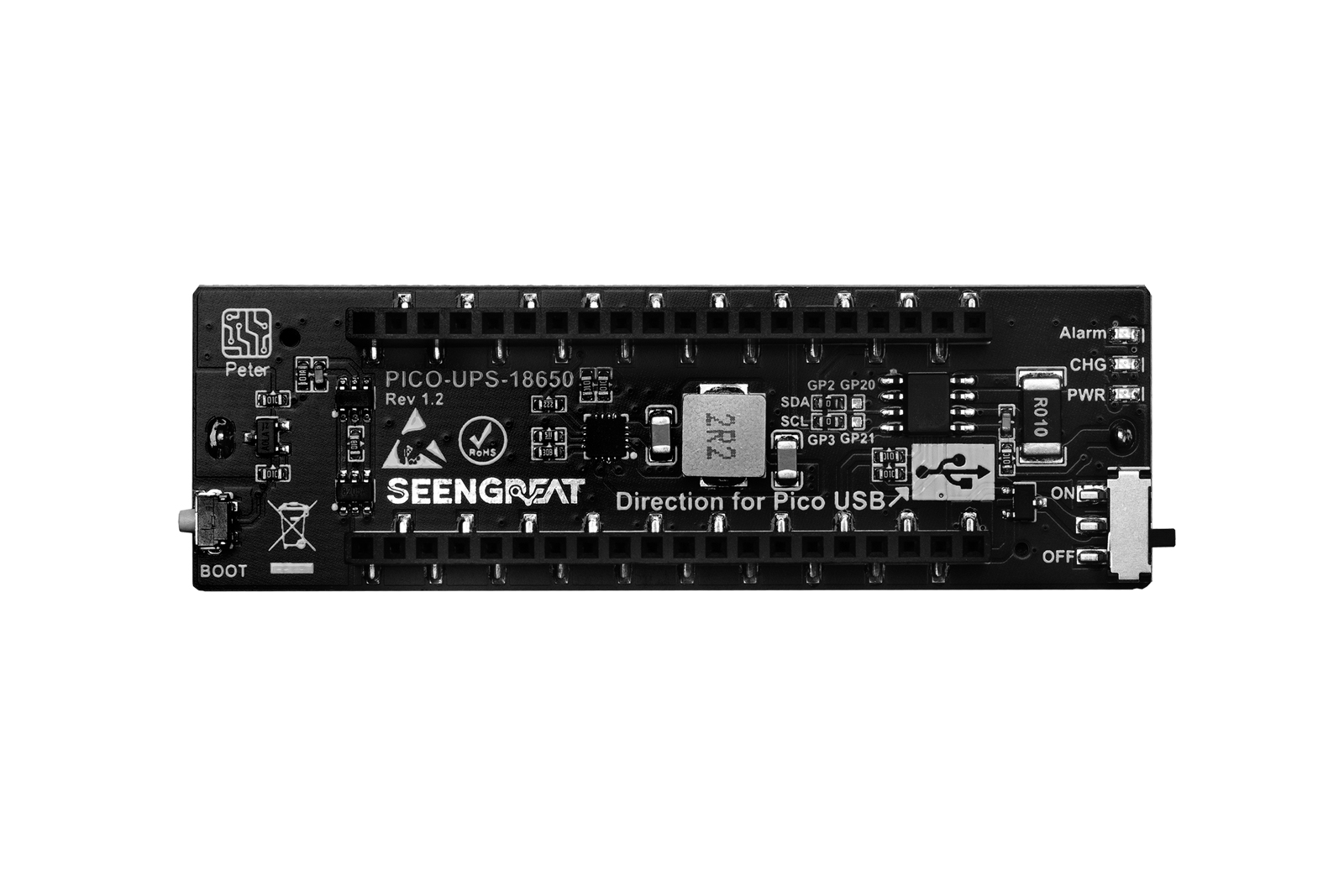

接口定义
|
接口 |
Pin Number |
功能 |
|
VCC |
VSYS |
正极电源 (5V) |
|
GND |
GND |
电源接地 |
|
SDA |
GP2 |
电压/电流检测芯片的SDA引脚 |
|
SCL |
GP3 |
电压/电流检测芯片的SCL引脚 |
尺寸
包装内容
- PICO-UPS-18650 x1
WIKI
型号 Pico UPS 18650
SKU 220613
品牌 SEENGREAT
