2.9英寸电子纸显示屏RBWY 4色显示 多平台兼容 树莓派40Pin HAT设计 SPI通信 全局刷新模式
2.9英寸电子纸显示屏扩展模块HAT
适用于 Raspberry Pi、Arduino、STM32、ESP32
本产品为2.9英寸4色墨水屏，支持黑白黄红4色显示。其分辨率为384 x 168，采用SPI通信模式，支持全局刷新模式。驱动板基于树莓派的40针接口设计，兼容树莓派系列板。我们为 Raspberry Pi 提供 C 和 Python 示例程序。预留的 SPI 控制接口允许与 Arduino、STM32 和 ESP32 等主控制板轻松集成。我们还提供Arduino、STM32和ESP32的示例代码，支持显示图像、英文和数字字符，以及绘制点、线、矩形和圆形。
产品特点
·分辨率：384 x 168
·SPI接口，需要更少的引脚
·板载电平转换芯片，兼容3.3V和5V微控制器接口
·基于Raspberry Pi 40针GPIO接口设计，兼容Raspberry Pi系列板卡。
·预留SPI通信接口，便于与Arduino、STM32和ESP32等主控板轻松集成。
·提供开源示例程序，适用于Raspberry Pi、Arduino、STM32和ESP32开发板
产品规格
| 大小 | 2.9英寸 |
| 像素 | 384 x 168 |
| 显示颜色 | 黑、白、黄、红 |
| 电平转换芯片 | TXS0108EPWR |
| 信号接口 | SPI |
| 电源电压 | 3.3V/5V |
| 像素间距 | 0.176mm x 0.176mm |
| 完全刷新 | 20s |
| 显示方向 | 水平、垂直 |
| 运作温度 | 0°C-40°C |
| FPC接口 | 0.5mm 间距 24 引脚 |
| 刷新功率 | 9.9mW |
| 待机电源消耗 | 0.003mW |
| 外部尺寸 | 83mm x 36.9mm |
| 显示区域 | 67.58mm x29.57mm |
刷新过程说明（刷新时间：从屏幕动作开始到屏幕稳定的整个过程）：
全局刷新：刷新过程中，屏幕会闪烁多次。
接口定义
|
VCC |
3.3V/5V |
|
GND |
电源接地 |
|
RST |
外部复位引脚（低电平复位） |
|
BUSY |
忙状态输出引脚 |
|
D/C |
数据/命令控制引脚（数据为高电平，命令为低电平） |
|
MOSI |
SPI 通信 MOSI 引脚 |
|
CS |
SPI 芯片选择引脚 (低电平有效) |
|
CLK |
SPI通信SCK 引脚 |
与 Raspberry Pi、Arduino、STM32、ESP32 兼容
“4色显示屏-低功耗”
> 刷新功率仅为 9.9mW，待机功率为 0.003mW，无需电源即可保留图像<
资源概述

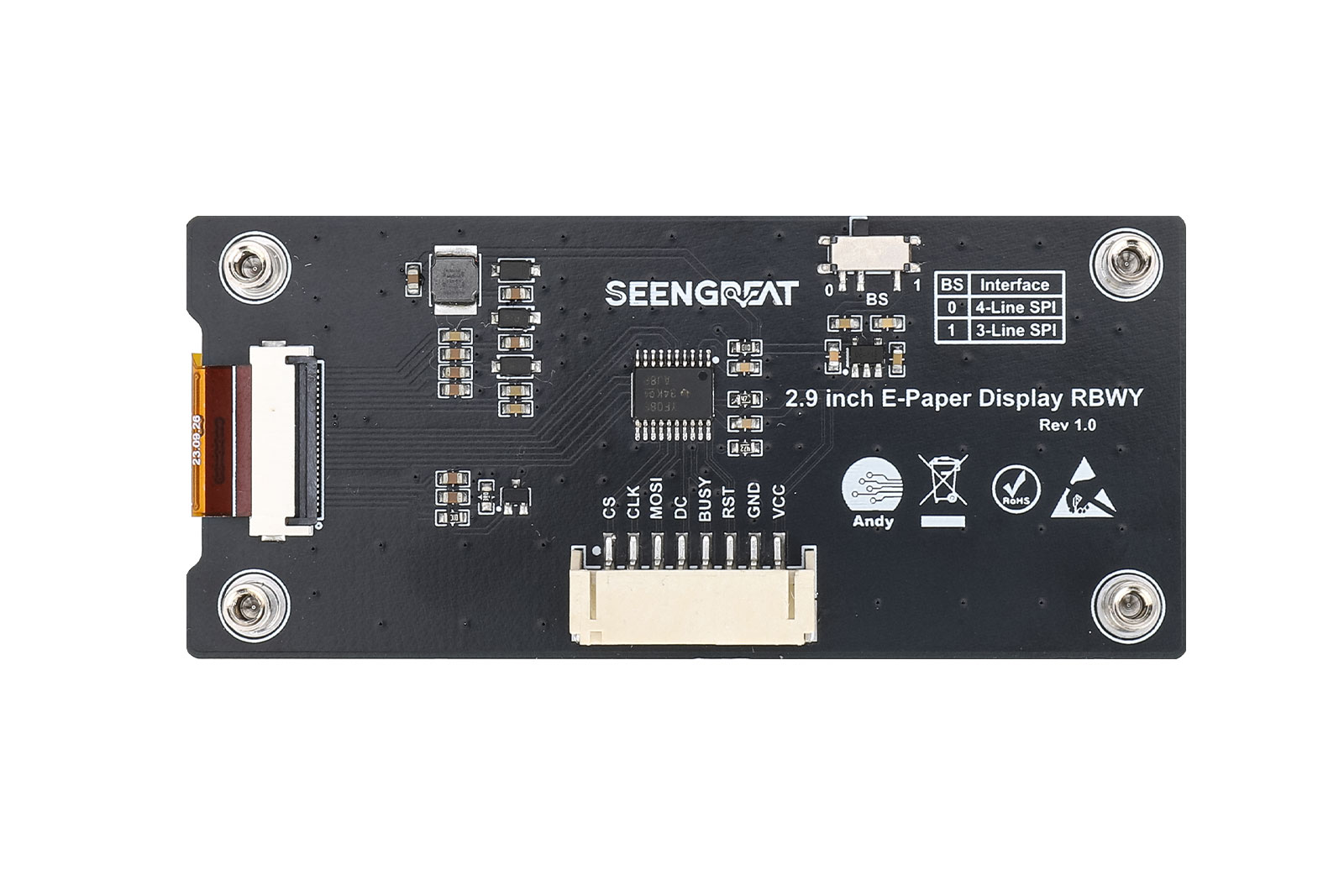

①2.9英寸黑白黄红4色墨水屏 ②电子纸屏连接器
③SPI控制接口连接器 ④移级芯片TXS0108EPWR
⑤SPI线数选择开关（默认为“0”位置）
应用场景
配件表
1. 2.9寸黑白黄红四色墨水屏（带驱动板）x1
2. PH2.0 8PIN连接器电缆20cm x1
WIKI
SKU 250725
品牌 SEENGREAT
