树莓派Zero UPS电源扩展板 -A 永续供电 边充边放 无焊连接 全参数监测 双电路护航

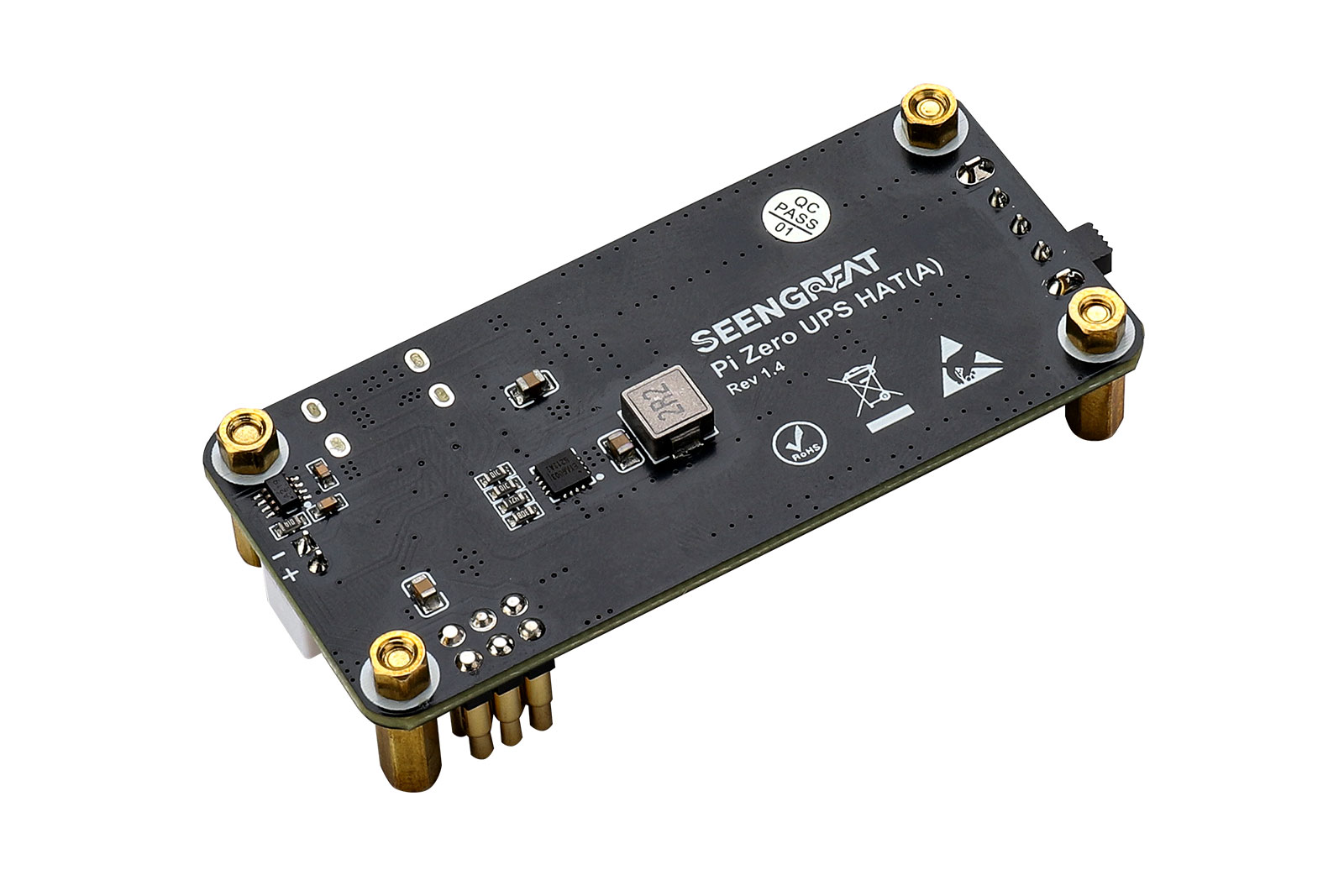

树莓派Zero UPS电源扩展板 -A
兼容Raspberry Pi Zero系列，不间断电源，边充边放，电池监测
为您的树莓派 Zero 系列注入“永续”能量！我们精心打造了这款专为极致紧凑场景设计的不间断供电 HAT 模块。它与树莓派 Zero 的尺寸一致。在您接入外部电源时，模块会平滑地同时为树莓派供电并为电池充电，而一旦外部电源意外中断，会无缝切换电路，输出瞬间由电池接管供电，保证树莓派Zero的正常运行。不仅如此，我们集成了高精度 INA219 电池监测芯片，通过标准 IIC 接口，您可以实时、精准地读取电池的电压、电流、功率乃至剩余电量估算，您可以优化功耗策略、预警低电量或精确记录能耗，极大提升项目的可靠性和数据完整性。从野外部署的传感器到移动机器人，再到需要优雅关机的便携终端，这款小巧而强大的 Pi Zero UPS HAT A用可靠的硬件设计与透明的数据交互，为您的树莓派 Zero 项目构筑起坚实的电力后盾与智能管控能力。
产品特性
- 适用3.7V 803040规格的锂电池；
- 即插即用，兼容Raspberry Pi Zero系列产品：采用2x3P 顶针连接器， 将即插即用具象化为免焊接的精准物理对接，突出工程友好性和Zero全系列兼容。
- 不间断供电：智能路径管理充电芯片与高效同步升压电路，实现边充边放;
- 实时检测模块工作状态，电池监测芯片，同时能监测电池电压、电流、功率等参数；
产品参数
|
型号 |
Pi Zero UPS HAT (A) |
|
芯片 |
TPS61088、ETA6003、INA219 |
|
通信接口 |
IIC |
|
输入电源 |
5V |
|
输出电压 |
5V |
|
电池规格 |
803040聚合物电池 1000mAh 3.7V |
|
通孔直径 |
2.5mm |
|
尺寸 |
65mm（长）×30mm（宽） |
此产品配有电池
产品介绍

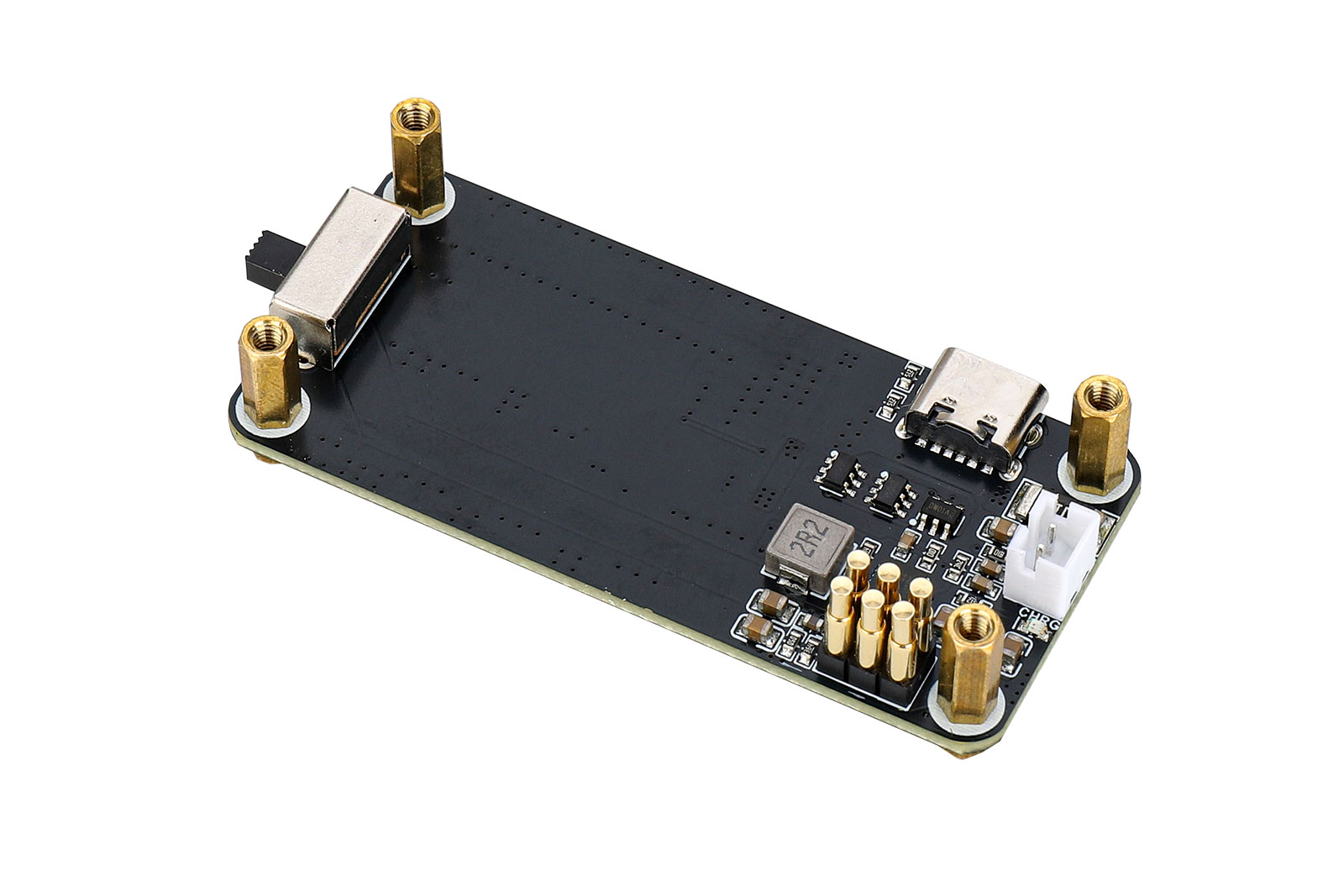

资源概述
①电源 & 通讯 引脚 ②充电状态LED指示灯 ③3.7V锂电池PH2.0-2P连接器
④5V输入Type-C 连接器 ⑤5V输出开关
配件
①PI Zero UPS HAT（A） x 1

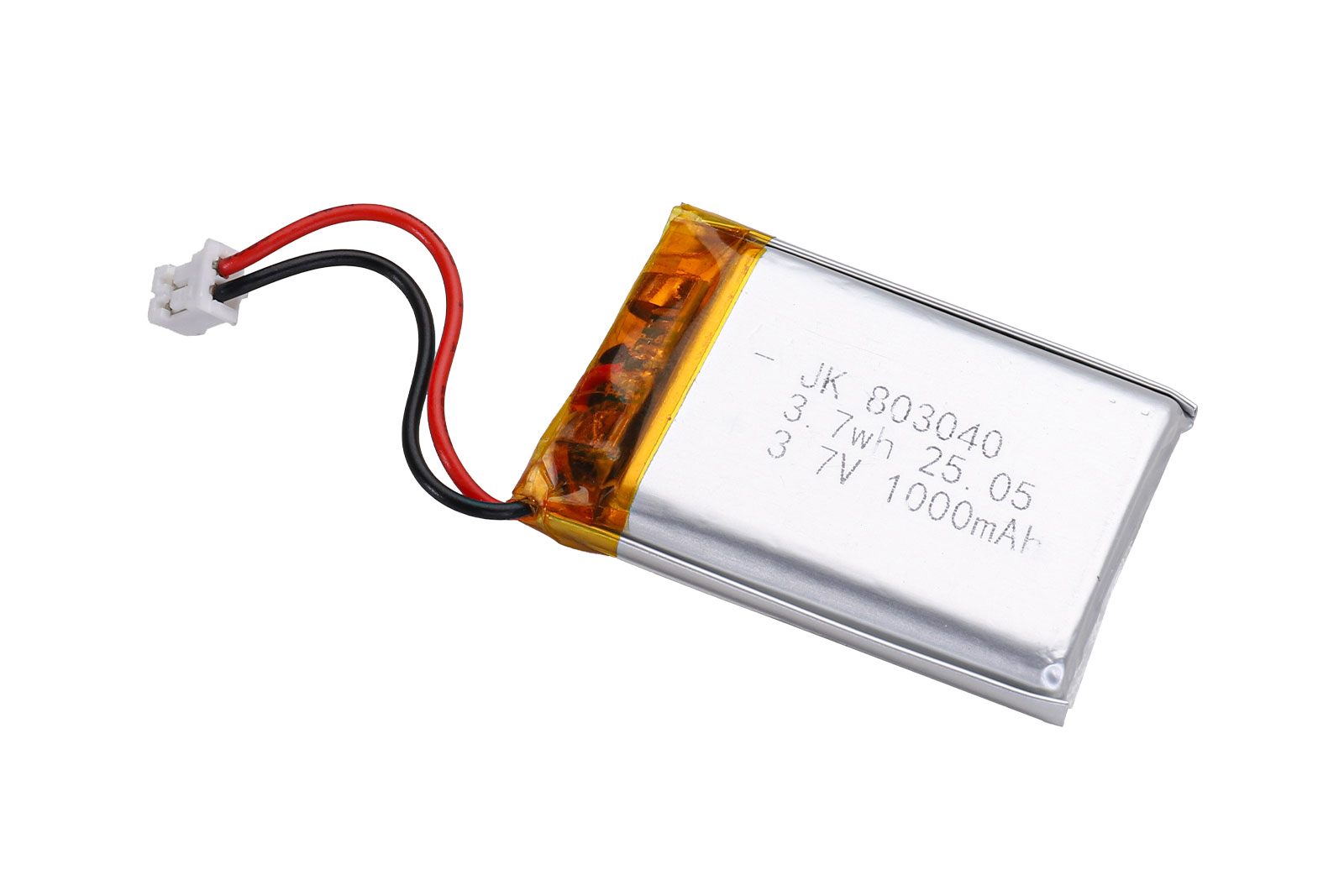

②3.7V 1000mAh 电池 x 1× 1
注意：
1、组装时需要将电源开关转到OFF端，防止组装时短路。
2、电池充满电后，输出电流约为1.8A。当电池电压降低时，输出电流也会降低。当负载过大导致电流过小时，升压可能会不稳定，导致树莓派不断重启。
3、连接电池时，注意极性，不要连接不正确。请勿使用其他劣质充电器或充电板为锂电池充电。
4、请将电池产品妥善放置在干燥安全的环境中。
WIKI
SKU 250722
品牌 SEENGREAT
