SG SE E752 I2C接口，SC16IS752芯片设计，2路UART扩展，8位I/O扩展

现价：
¥ 121.47
数量： ꄷ ꄸ
ꄴ前一个： 无
ꄲ后一个： 无
Control Render Error!ControlType:productSlideBind,StyleName:Style1,ColorName:Item0,Message:InitError, ControlType:productSlideBind Error:未将对象引用设置到对象的实例。
낙加入购物车

一、产品介绍

I2C接口，SC16IS752芯片设计，2路UART扩展，8位I/O扩展

基于树莓派40P接口排针设计，适用于Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+/4B，采用SC16IS752芯片方案，可以同时扩展两路串口和8个GPIO。I2C地址的设置和中断引脚的选择均采用跳线帽设计，用户使用方便。

二、产品特性

  1. 板载SC16IS752，可通过I2C扩展2路串口和8个可编程IO，不占用额外管脚
  2. 通过改变地址跳线可同时接入多达16个模块，即扩展出32路串口
  3. 板载串口发送和接收指示灯，方便查看串口的工作状态
  4. 预留I2C控制接口，方便接入其他主控板

三、产品参数

供电电压

3.3V or 5V

逻辑电压

3.3V

扩展芯片

SC16IS752

接口协议

I2C

四、产品使用

4.1 资源简介

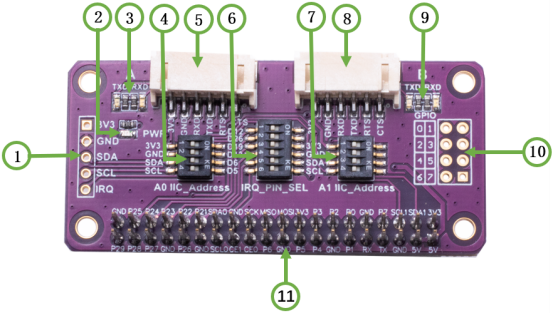

资源简介如下图所示：



1I2C控制引出接口

2电源指示灯

3串口A数据收发指示灯

4I2C地址A0设置

5串口A连接器

6中断引脚选择

7I2C地址A1设置

8串口B连接器

9串口B数据收发指示灯

10GPIO端口

11树莓派40P排母
