RGB全彩LED点阵显示屏64×32，2.5mm间距

现价：
¥ 36.99
数量： ꄷ ꄸ
ꄴ前一个： RGB全彩LED点阵显示屏64×64，3mm间距
ꄲ后一个： 无
Control Render Error!ControlType:productSlideBind,StyleName:Style1,ColorName:Item0,Message:InitError, ControlType:productSlideBind Error:未将对象引用设置到对象的实例。
낙加入购物车

注意：此产品价格单位为美元，邮费待定。如需获取人民币报价和运费详情，请联系客服。



一、产品介绍示意图

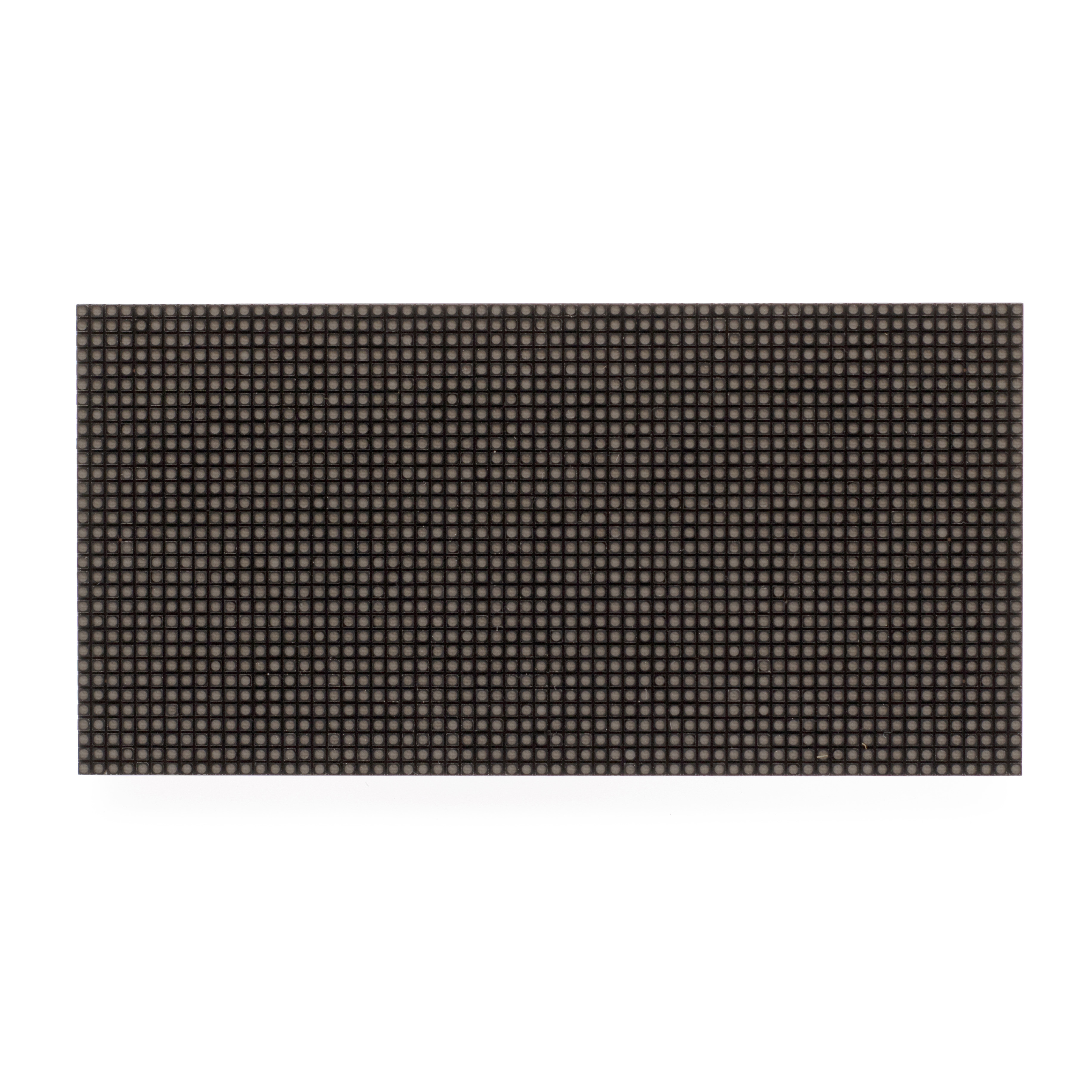

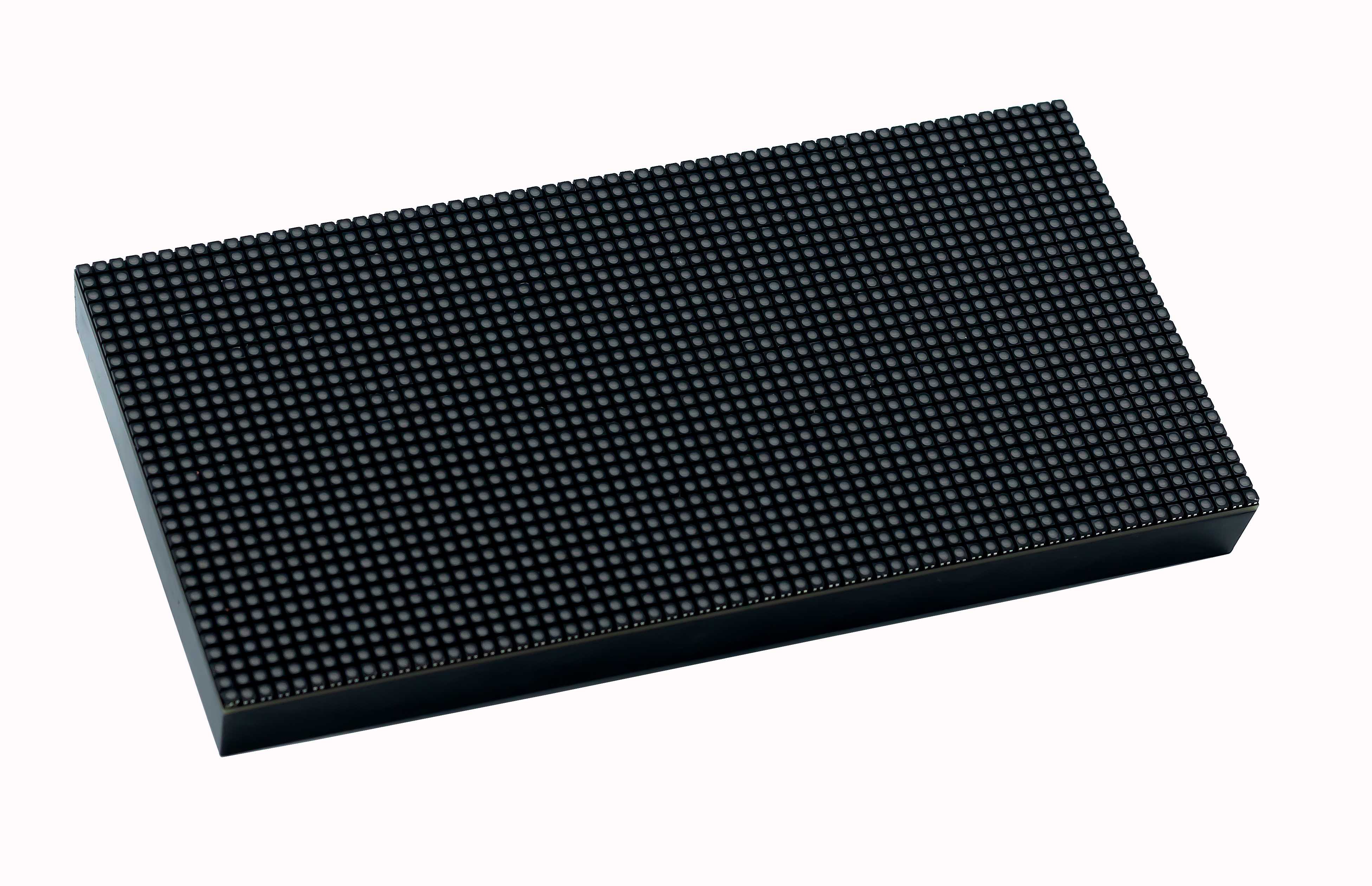

RGB全彩LED点阵显示屏64×32
板载2048个RGB LED，2.5mm间距



 图1-1



 图1-２



 图1-３



 图1-４



二、产品详情

本产品为裸屏，需要搭配Raspberry Pi主板才能显示，如使用多屏级联时，需保证每块屏幕的电源均为5V/2A。



产品特性

板载64*32＝2048颗全彩显示LED
2.5mm点距，可显示文字、动画、彩图

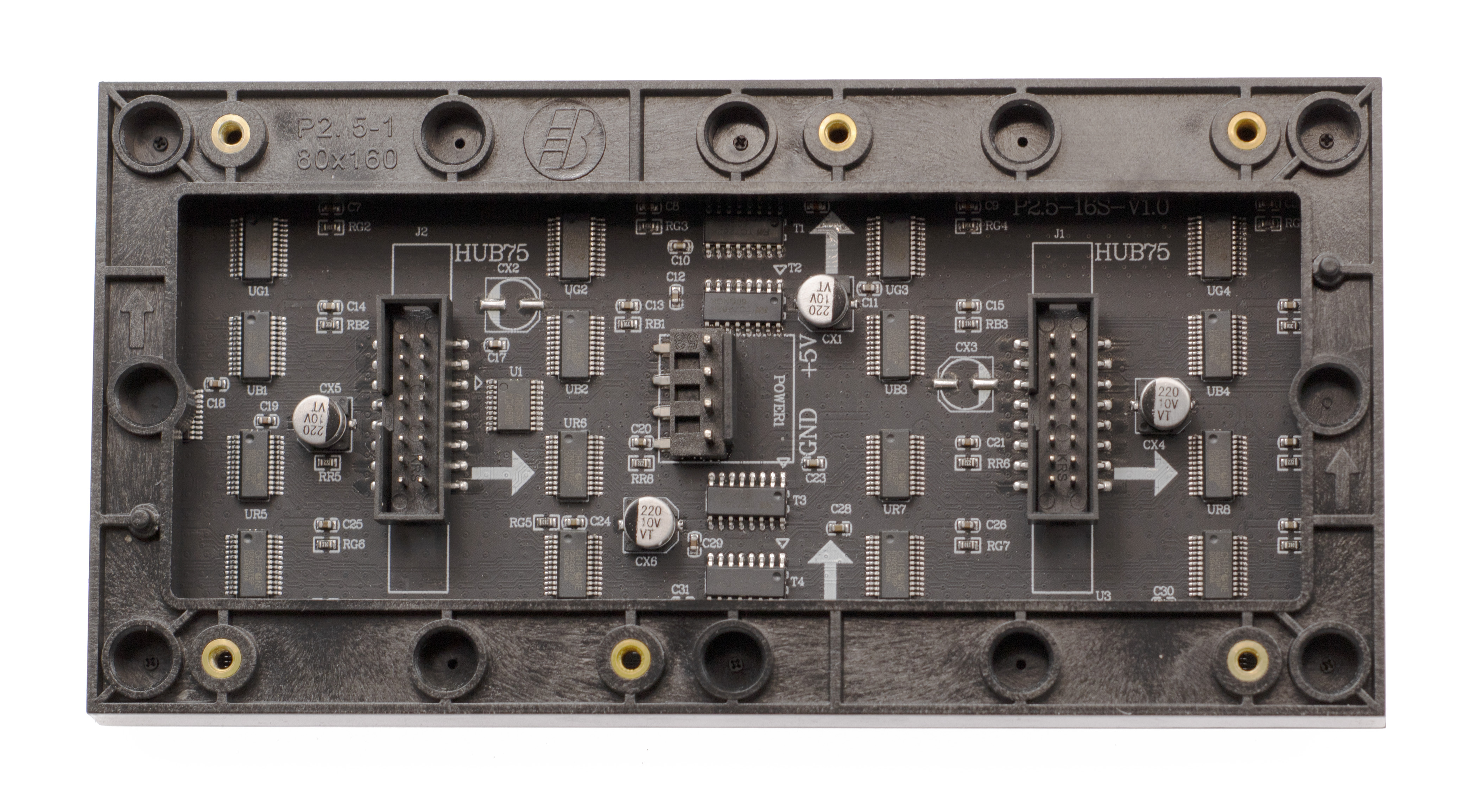

板载2个HUB75接口，分别用于输入与输出，可级联多屏
可用于 Raspberry Pi开发板的开源教程



产品参数

尺寸

160mm(长)*80mm(宽)*15mm(高)

分辨率

64*32

像素点间距

2.5mm

像素点组成

1R1G1B

可视角度

≥160°

信号接口

HUB75

控制方式

同步

驱动方式

1/16扫

供电电压

5V/2A

电源接口

VH4插座







接口定义







电源输入接口：





信号输入/输出：



R1

高位R数据

G1

高位G数据

B1

高位B数据

GND

电源地

R2

低位R数据

G2

低位G数据

B2

低位B数据

E

地址通道E

A

地址通道A

B

地址通道B

C

地址通道C

D

地址通道D

CLK

数据时钟

LAT

数据锁存

OE

输出使能

GND

电源地







三、配置清单

1. RGB-Matrix-P2.5-64x32 点阵屏及配件 × 1
2. 16P 杜邦线 (长约30cm) × 1
3. 黑茶亚克力点阵屏面板 × 1

4. 电源转接头 × 1
5. 双面透明背胶 × 1
6. 磁吸螺钉 4pcs × 1

型号  RGB-Matrix-P2.5-64x32
SKU  22713
品牌 SEENGREAT
