5V-24V 太阳能电池板

配备最大功率点跟踪（MPPT）、DC - 044电源插座和KF128L - 2P端子排

Solar Energy Manager 是一款太阳能管理模块，可以通过太阳能电池板或 USB 端口为 3.7V 18650 锂电池充电。该模块具有 MPPT（最大功率点跟踪）和电池充电和放电保护功能。MPPT 电源点跟踪可以根据输入电压自动调整充电功率，更有效地利用太阳能。充放电保护电路可实时监测电池电压，防止电池过充和过放。它可以保护电池并延长电池寿命。由于其出色的稳定性和高效的充放电管理，可用于太阳能发电、小功率物联网等环保项目。



产品特点

  1. 支持MPPT（最大功率点追踪）功能，优化太阳能板效率

  2. 充电输入方式：太阳能板/电源适配器/USB

  3. 5V-24V宽电压输入，可通过DC-044电源接口或端子排接线

  4. 板载MPPT SET拨码开关，选择接近输入电压的档位提升效率

  5. 双5V输出接口：1个USB母座 + 2组2.54mm排针

  6. 引出电池充电状态及电量检测引脚（排针未焊接）

  7. 集成18650电池座+PH-2P扩展接口，兼容多种3.7V锂电池组

  8. 多状态指示灯实时监测系统工作状态

  9. 安装孔兼容树莓派3/4/5系列主板

  10. 支持充放电同步进行

  11. 多重保护电路：过充/过放/反接/过流保护





产品介绍



  • 两个太阳能电池板输入端口：DC-044 电源插孔和 KF128L-2P 接线端子

  • 1 个 USB TYPE-C 输入端口

  • 一个 18650 电池座

  • 2 个 PH-<>PWB 电池扩展连接器

  • 两个 5V 输出连接器：一个 USB 母头插座和两组排针

  • 一个电池开关



产品参数

太阳能电池板输入电压 5-24V
USB TYPE-C 输入电压 5V
USB 输出 5V/2A
Pin Header 输出 5V/2A和 3.3V/1A
充电截止电压 4.2V ±1％
过放电保护电压 2.9V ±1％
充电效率 约 78%
电池输出效率 最大 97%
最大静态电流 <2 毫安
工作温度 -40°C~85°C
尺寸 85mm（长） x 56mm（宽）

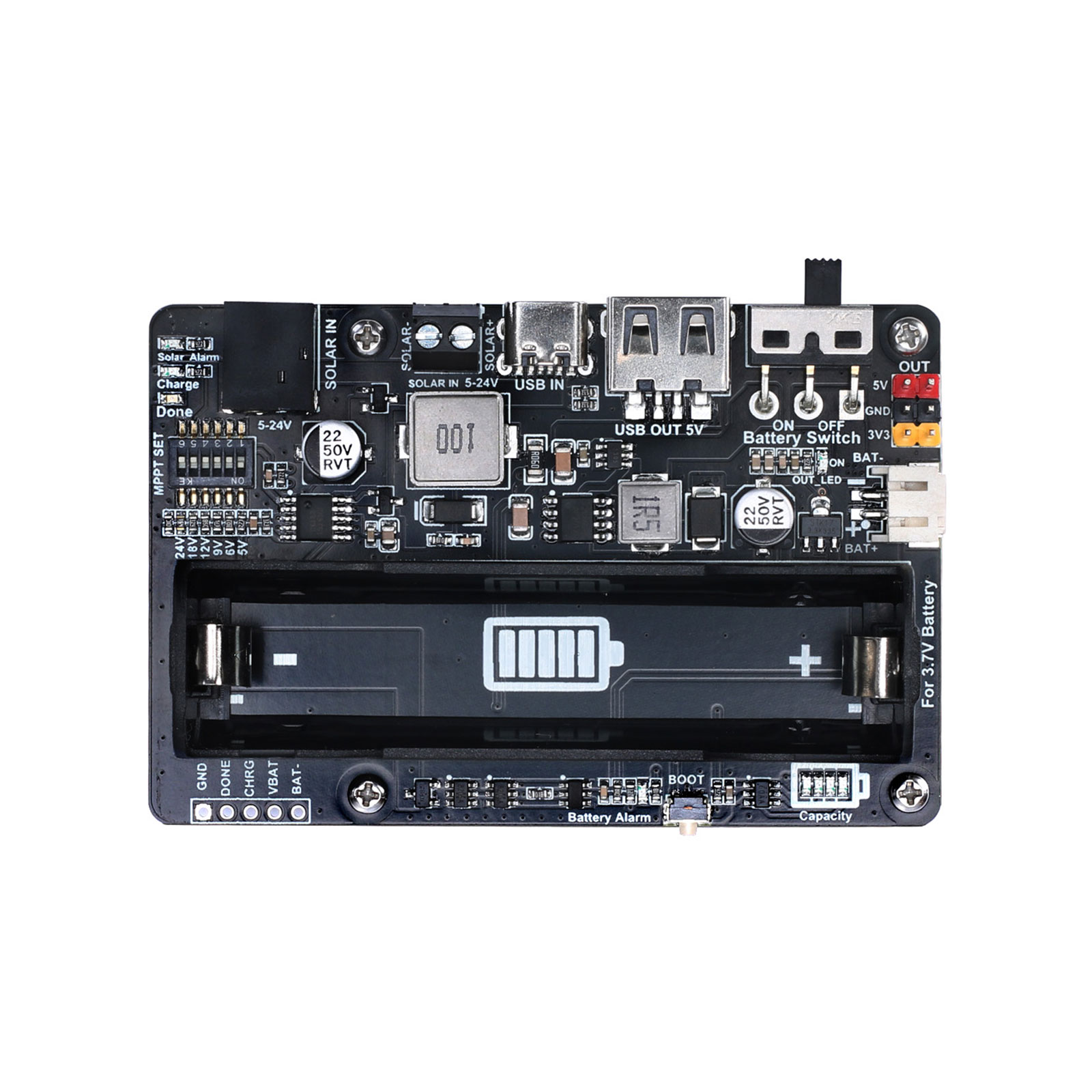

资源概述

（1）太阳能充电连接器：可通过DC-044电源插孔连接到太阳能电池板。（2）太阳能充电连接器：可通过端子接线到太阳能电池板上。（3）USB充电接口：可以使用电源适配器通过TYPE-C数据线为电池充电。（4）电池的开关，给电池充电时应将此开关调至“ON”，输出5V和3.3V。（5）USB输出口：通过USB口输出5V/2A电源。（6）输出升压芯片：CN5305升压芯片。（7）排针输出端口：通过2.54mm间距的排针输出5V/2A和3.3V/1A电源。（8）输出状态指示灯。（9）3.7V锂电池扩展连接器：3.7V锂电池可以通过PH-2PWB连接器进行扩展，膨胀的锂电池可以充放电。（10）18650锂电池座。（11）电池容量的指标。（12）电池输出激活按钮。正确安装电池后，将电池开关“电池开关”转到“ON”。如果“OUTPUT ON”指示灯不亮，此时可以按下按钮。 （13）电池反接警告指示灯：电池反接时亮起警告。 （14）锂电池保护电路：锂电池过流、过放、过充保护电路。 （15）CN3791太阳能充电芯片。 （16）设置MPPT电压的DIP开关：太阳能充电MPPT电压设置DIP开关，根据充电电压设置MPPT电压，可以提高充电效率。MPPT 设置电压应小于或等于输入电压。太阳能电池板输入和USB TYPE-C输入不能同时为电池充电，只能选择一个端口随时为锂电池充电。（17）锂电池充电指示灯：充电：通过太阳能电池板或USB连接器充电时，灯亮;完成：锂电池充电时灯亮（充电过程中锂电池断开或未连接时，完成闪烁）。 （18）太阳能电池板反接警告指示灯：太阳能电池板接线太阳能管理器时，如果正负极反接，警告指示灯会亮起报警。（19） 引出电池充电状态和电池电源引脚（排针未焊接）。



【支持5V - 24V太阳能电池板】

适用于5V - 24V的太阳能电池板，可通过DC - 044电源插孔或端子排布线。 板上设有最大功率点跟踪（MPPT）设置开关，选择接近输入电平的档位以提高充电效率。 最大功率点跟踪（MPPT）能够根据输入电压自动调整充电功率，从而更高效地利用太阳能。



【充电更便捷】

太阳能能量管理器可通过太阳能电池板、电源适配器或USB接口为3.7V的18650锂电池充电。





【安装孔位兼容树莓派3/4/5系列主板】



【多重保护电路】

充电和排放的保护电路可以实时监视电池电压，从而防止电池过度充电和过度收费。它可以保护电池并延长电池寿命

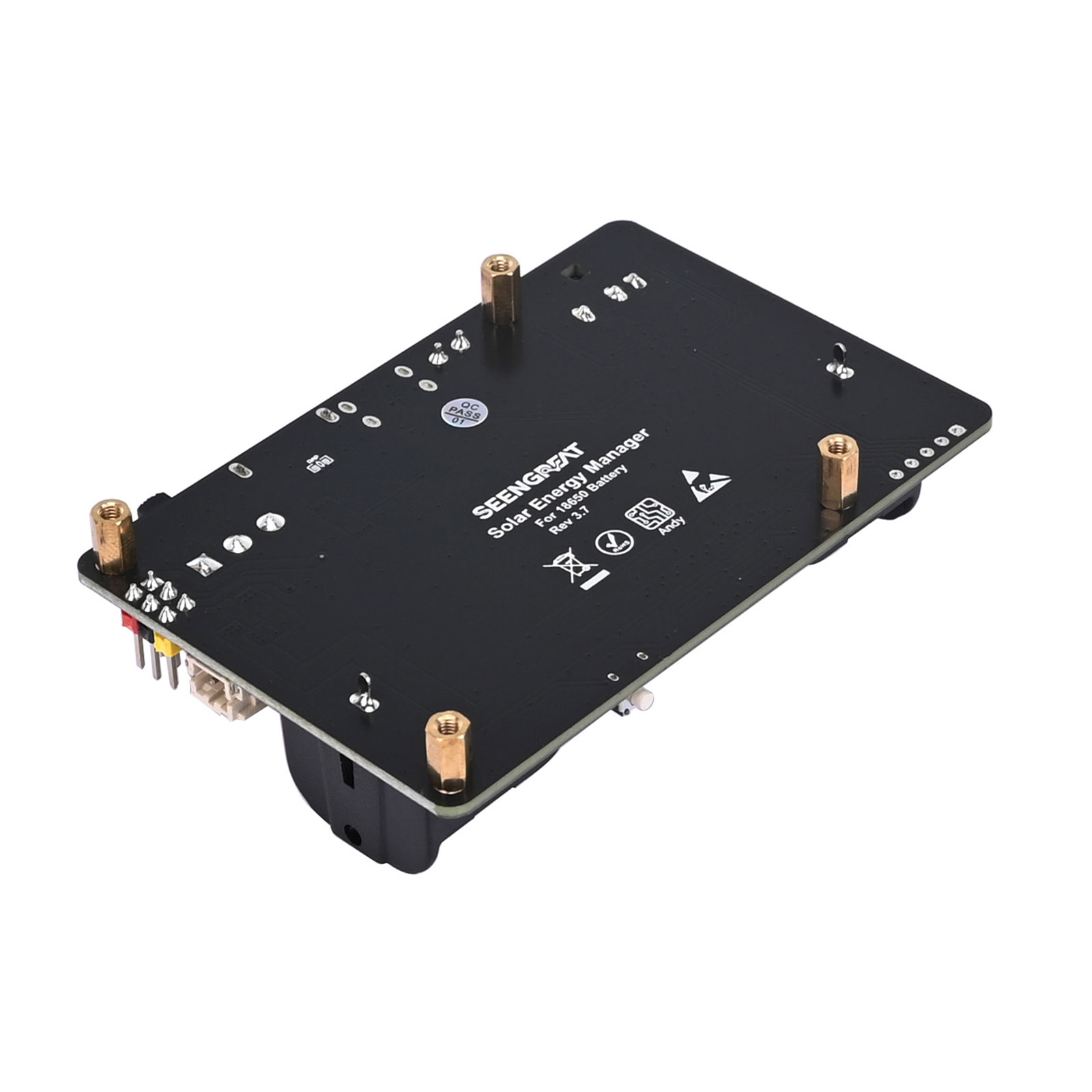

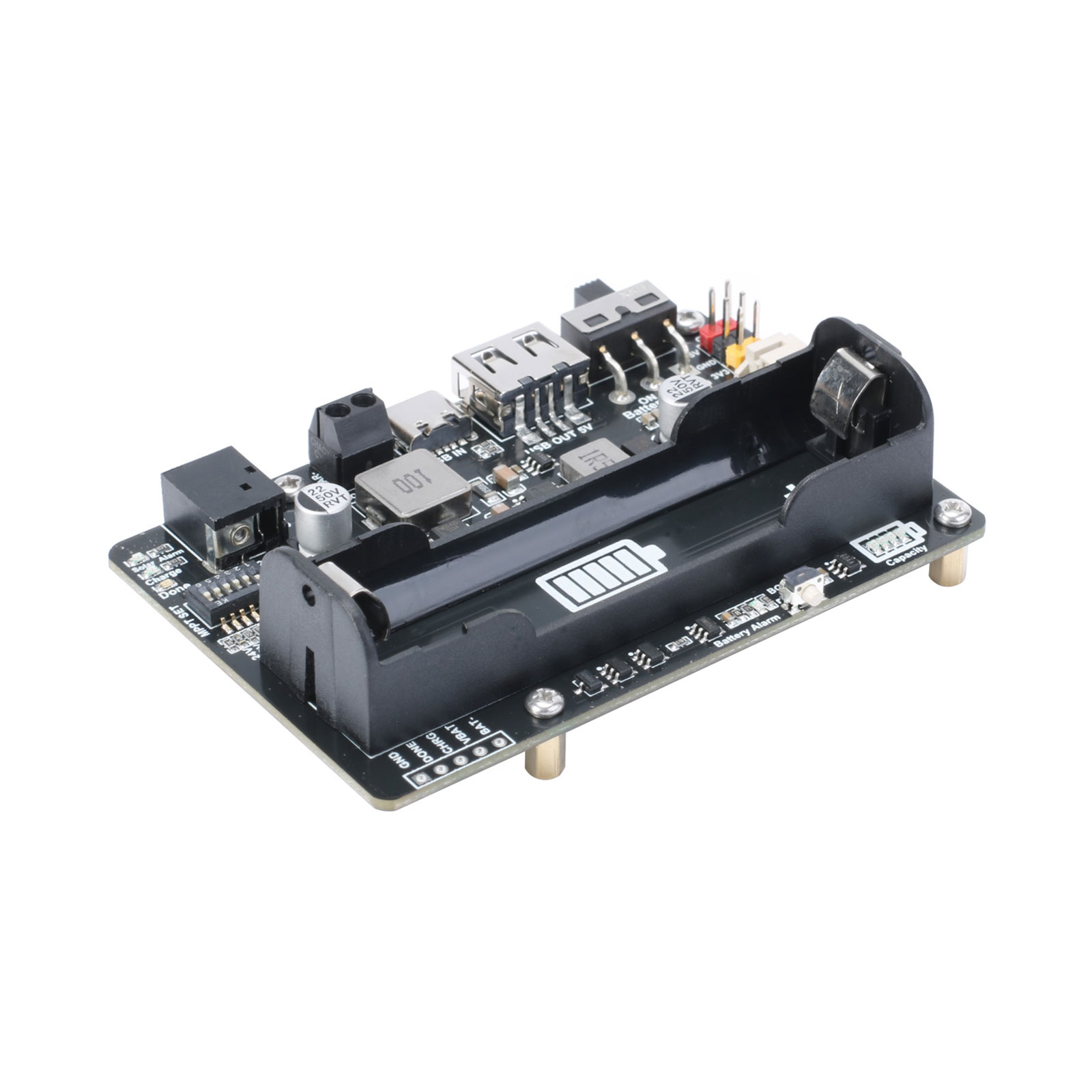

【产品展示】

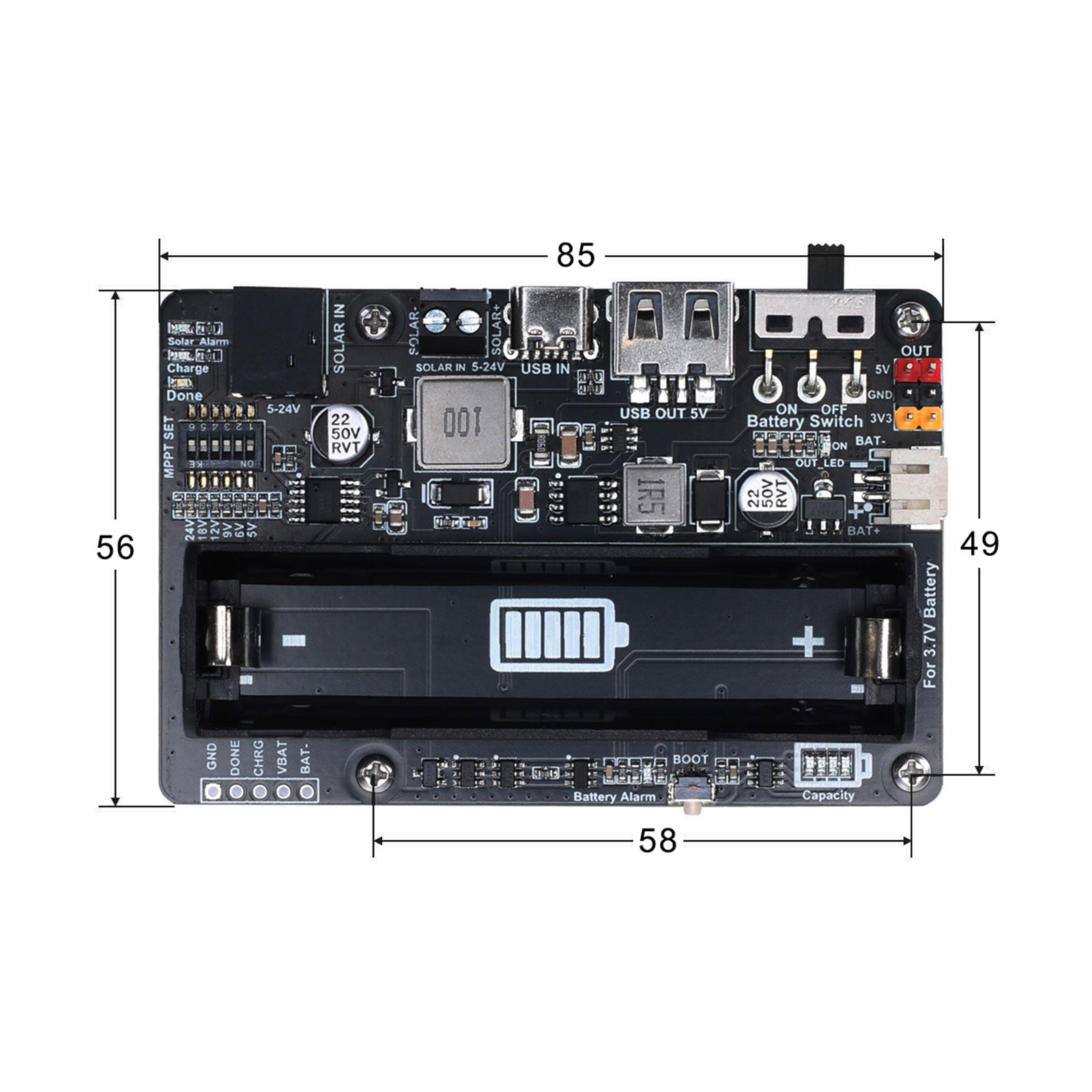

【产品尺寸】



配置清单

1. Solar Energy Manager模块 *1

型号      Solar Energy Manager
SKU      25718
品牌      SEENGREAT
【5V-24V太阳能电源管理器】支持18650锂电池充电（太阳能/USB双模式），集成MPPT最大功率点追踪技术，充放电效率高达78%，适用场景：光伏发电/物联网设备/环保项目
