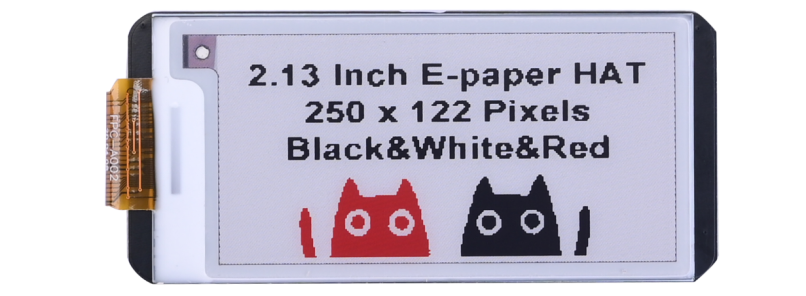

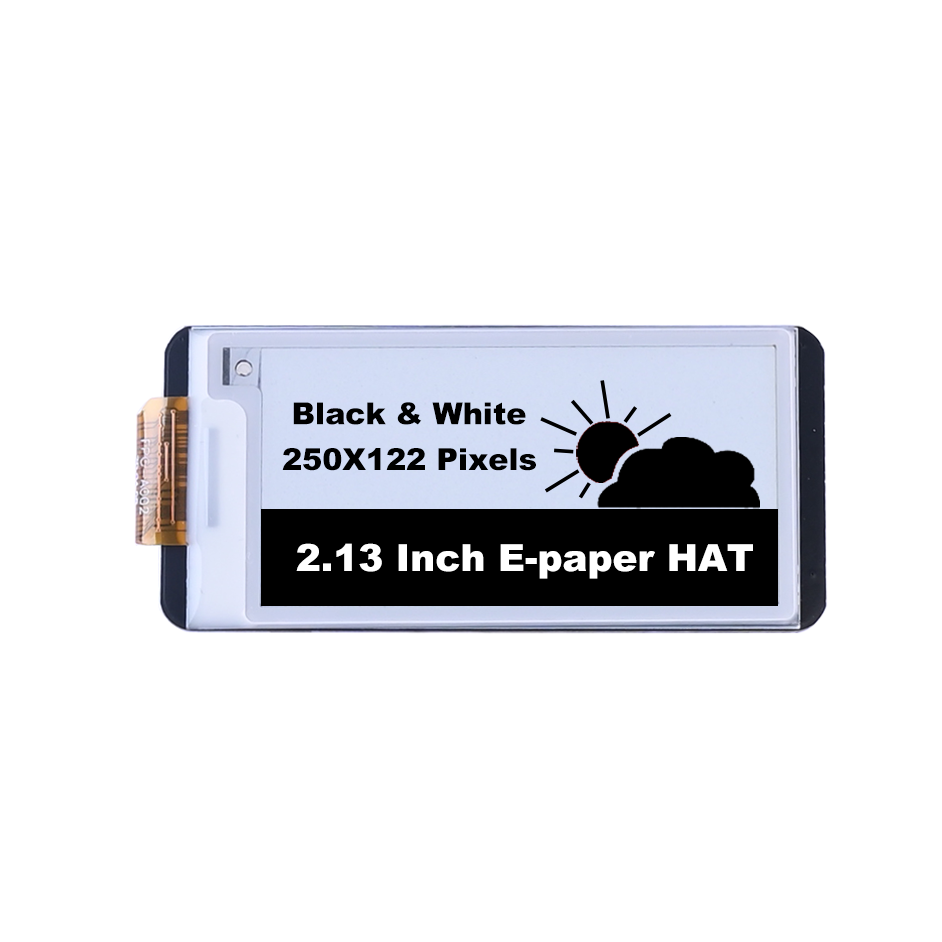

2.13inch E-paper Display RBW





产品概述

2.13英寸电子墨水显示屏、250x122像素、全局刷新、快速刷新、部分刷新、三色黑白红电子纸电子标签

本产品是一款2.13英寸红黑白三色电子墨水屏扩展模组,基于树莓派40PIN接口设计,适用于树莓派系列主板。我们提供树莓派的C和Python版本演示码,并预留SPI控制接口,方便访问Arduino、STM32等主控板。我们还提供Arduino、STM32、ESP32版本演示码,可实现图片显示、英文和数字字符显示,以及点、线、矩形、圆形绘制。

II 产品特点

  • 250 x 122像素,可显示红、黑、白三种颜色
  • SPI接口,引脚占用少
  • 板载电压转换器,可兼容3.3V和5V MCU
  • 基于树莓派40PIN GPIO接头设计,适用于树莓派系列主板
  • 预留SPI通讯接口,方便连接Arduino/STM32等控制板
  • 开源演示代码可用于 Raspberry Pi、Arduino Mega、STM32、ESP32 开发板

III 产品参数

大小

65mm(长) x 30mm(宽)

像素

250 x 122

显示颜色

单色(红、白、黑)

电压转换器

TXS0108EPWR

信号接口

SPI

电源电压

3.3V/5V

LCD 显示区域

23.7046mm (宽) x 48.55mm (高)

局部刷新

0.3S (4线SPI状态)

快速刷新

16S (4线SPI状态)

全局刷新

2S (4线SPI状态)

 新功耗

5.4mW

待机功耗

0.003mW

IV 产品使用

4.1电子纸使用注意事项:

·避免阳光直射。电子纸在强光下会显示颗粒,即微胶囊中的带电颗粒在强光下会变干,然后失去活性,无法刷新。这种情况是不可逆的。同时,必须采取防潮防水措施,严格按照规范要求的温湿度范围进行作。如果电子纸长时间不使用,需要倒置放置,屏幕应以全白屏放置。

·电子纸刷新后,需要设置睡眠模式,或设置睡眠模式后关闭电源。SPI串口电子纸的刷新间隔至少为180s,尤其是大尺寸电子纸,如果间隔时间太短,会出现残影,从而影响电子纸的显示效果

·为了减少残影,建议在5次部分刷新后添加黑白全屏刷新显示,并增加刷新间隔

·如果电子纸长时间不刷新,必须关闭电源或进入深度睡眠模式

· EPD面板/组件由玻璃和塑料等易碎材料制成,跌落可能会破裂或破裂。请小心处理。请勿对 EPD 面板施加弯曲或扭曲等力。

·高温、高湿度、阳光或荧光灯可能会降低 EPD 面板的性能。请勿将未受保护的 EPD 面板长时间暴露在高温、高湿、阳光或荧光灯下。请将 EPD 面板存放在仓库和原包装的可控环境中。
本产品提供的所有演示代码均基于4线SPI模式,因此电路板背面的BS选择开关默认设置为“0”。

电子墨水屏幕模块的引脚定义如下:

VCC

3.3V&5V

GND

接地

RST

外部复位引脚(低电平复位)

BUSY

忙碌状态输出(高级别指示忙碌)

D/C

数据/指令控制(数据为高级别,指令为低级别)

MOSI

SPI通信 MOSI 引脚

CS

SPI芯片选择 (低电平活跃)

CLK

SPI 通信 SCK 引脚

表 4-1 模块引脚定义

4.2 模块资源配置文件
模块资源配置文件如下图所示:

图4-1 2.13英寸电子纸显示器RBW资源配置文件图

①SPI线号选择开关②预留SPI接口③Raspberry Pi 40PIN 接头④电子墨水显示连接器

4.3 Raspberry Pi 演示代码使用
由于书虫系统不再支持wiringpi库,因此该系统的示例程序使用lgpio库,靶心系统可以使用示例程序的wiringpi库版本。

4.3.1 树莓派平台接口定义
Raspberry Pi 的靶心系统示例程序使用 wiringPi 中的引脚定义编号,而 bookworm 系统使用 BCM 编号的引脚定义。树莓派主板接线定义如下表所示:

电子墨水显示屏

wiringPi 编号

BCM 编号

VCC

3.3V



GND

GND



BUSY

P5

24

RSTN

P0

17

D/C

P6

25

SDA

MOSI/P12

10

SCL

SCLK/P14

11

CSB

CE0/P10

8

表4-2 E-Ink显示器和Raspberry Pi引脚的定义

4.3.2 WiringPi 库安装

C:

sudo apt-get install wiringpi

wget https://project-downloads.drogon.net/wiringpi-latest.deb  # Raspberry Pi 4B version upgrade

sudo dpkg -i wiringpi-latest.deb

gpio -v # If version 2.52 appears, the installation is successful

Python: pip3 install wiringpi

Python:

pip3 install wiringpi

4.3.3 Lgpio 库安装

wget https://github.com/joan2937/lg/archive/master.zip

unzip master.zip

cd lg-master

make

sudo make install

4.3.4 启用SPI接口:

sudo raspi-config

启用SPI接口:

Interfacing Options->SPI->Yes

查看已启用的 SPI 设备:

ls /dev/spi*

此时,它将打印出:“/dev/spidev0.0”和“/dev/spidev0.1”

4.3.5 Python库的安装

示例程序使用 Python 3 环境。要运行 Python 示例程序,您需要安装 pil、numpy 和 spidev 库。输入以下命令按顺序安装它们:



sudo apt-get install python3-pil

sudo apt-get install python3-numpy

sudo apt-get install python3-pip

sudo apt-get install spidev

4.3.6 C 版本演示代码

打开 \***\raspberry_pi\c 目录

sudo make clean

sudo make

sudo ./main

输入上述命令后,您可以观察电子墨水显示。

4.3.7 python 版本演示代码

打开 \***\raspberry_pi\python 目录

python3 gui_demo.py

入上述命令后,您可以观察电子墨水显示。

4.4 Arduino 演示代码使用
4.4.1 硬件接口配置说明


表 4-3 是 Arduino Mega 和墨水屏之间的接线定义:

电子墨水显示屏

Arduino Mega

VCC

5V

GND

GND

CS

D53

CLK

D52

MOSI

D51

DC

D8

RST

D9

BUSY

D10

表 4-3 墨水屏和 Arduino Mega 的引脚定义
表 4-4 是 Arduino Uno 和墨水屏之间的接线定义:

电子墨水显示屏

Arduino Uno

VCC

5V

GND

GND

CS

D11

CLK

D12

MOSI

D13

DC

D10

RST

D9

BUSY

D8

表 4-4 墨水屏和 Arduino Uno 的引脚定义

4.4.2 演示代码使用

使用 Arduino IDE打开\demo codes\Arduino_MEGA_2.13_V2\Arduino_MEGA_2.13_V2.ino或者\demo codes\Arduino_UNO_2.13_V2\Arduino_UNO_2.13_V2.ino 单击 Verify 以验证项目文件,然后将其传输到模块以观察 E-Ink 显示。

4.5 STM32 演示代码使用

4.5.1 硬件接口配置说明

电子墨水显示屏

STM32

VCC

3.3V

GND

GND

CS

PB12

CLK

PB13

MOSI

PB15

DC

PA8

RST

PA11

BUSY

PA12

4.5.2 演示代码使用

用Keil uVision5软件打开目录 \***\STM32中的演示代码,正确编译,下载到模块中,观察E-Ink显示。

4.6 ESP32 演示代码使用

本示例程序中使用的 ESP32 模块是 ESP32-WROOM-32E。

4.6.1 硬件接口配置说明



电子墨水显示屏

ESP32

VCC

3.3V

GND

GND

CS

IO27

CLK

IO18

MOSI

IO23

DC

IO14

RST

IO33

BUSY

IO13

4.6.2 演示代码使用

使用 Arduino IDE 打开目录\demo codes\Arduino_ESP32_2.13_V2\  中的演示代码单击验证以验证项目文件,然后将其传输到模块中以观察 E-Ink 的显示。

4.7 图像创建和建模说明

4.7.1 图像创建
需要使用Photoshop或其他可以创建图层的软件来绘制两张250 x 122分辨率的黑白和红白图片(创建黑白、红白两层保存图片),另存为BMP或JPG文件(建议使用BMP格式)。
4.7.1 建模
对于图像转换,您可以使用软件包中提供的 image2lcd 软件。红、黑、白电子纸需要两次成型,黑白和红白图像需要单独成型。图4-2所示效果,图片转换参数设置请参考图4-3和图4-4:

1. 打开需要建模的图像。

2. 输出数据类型:选择“C Language Array (*.c)”.

3.扫描方式:选择“Vertical scanning”.

4.输出灰度:选择“Monochrome”.

5.最大宽度和高度:选择 “250” “122”. 选择后,单机旁边的箭头进行确认

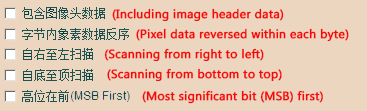

6.请勿勾选下图所示的五个项目。

7.颜色反转:勾选以显示原始图像; 取消选中颜色反转

8.点击 "Save" 将转换后的数组保存到扩展名为".c"的文件中。

9.最后,使用".c" 文件中的数组替换程序中相应的数组。

图 4-2

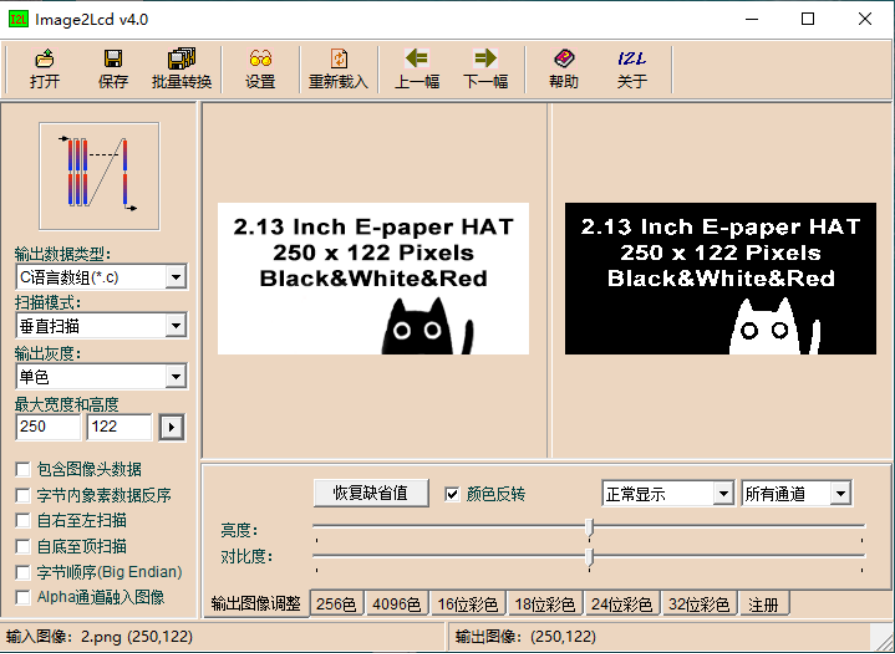

图 4-3 黑白图像建模

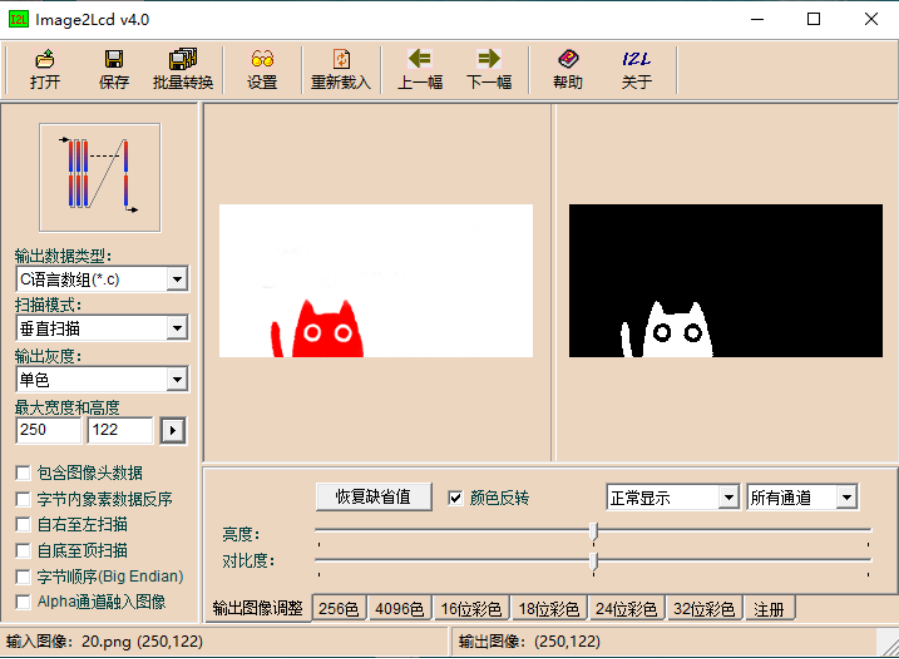

图 4-4 红白图像建模

Ⅴ 相关链接

Python 的图像库

如果用户需要实现额外的功能,他们可以访问官方网站进行学习: https://pillow.readthedocs.io/en/latest/handbook/index.html



产品注意事项

  • 在通电状态下,不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体,立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热,以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品,以防止组件发生冷凝损坏。
  • 轻拿轻放产品,避免跌落、撞击或剧烈震动,以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障,请联系我们公司进行维修。未经授权的维修可能会损坏产品,造成的损坏将不在保修范围内。



技术支持

技术支持时间(工作日):香港时间:上午9:30 - 上午11:30,

下午1:30 - 下午5:30电话:0773-7799838 传真:gxshengui@163.com

如果您有创意产品或想法,请随时给我们发送电子邮件,也许我们可以进一步合作。我们的电子邮件地址是:gxshengui@163.com
