PICO 8SEG 4B LED(4位8段红色数码管)

一、产品介绍

4位8段红色数码管、74HC595驱动芯片、兼容 SPI 接口、Raspberry Pi Pico扩展板

本产品为8段4位红色数码管，接口兼容SPI，板载 Raspberry Pi Pico 母座接口，用户可以直接插入Raspberry Pi Pico；同时预留5Pin 2.54mm间距排针焊盘，方便用户接入其他开发板，我们提供基于Raspberry Pi Pico的C和python例程。

二、产品特性

  • 兼容SPI接口
  • 预留控制接口（5Pin 2.54mm间距排针焊盘）
  • 74HC595驱动芯片
  • Raspberry Pi Pico扩展
  • 提供基于Raspberry Pi Pico的C、python例程

三、产品参数

尺寸

51mm(长)*21mm(宽)

数码管尺寸

0.4 英寸

数码管规格

8段4位红色

数码管极性

共阴

控制芯片

74HC595

信号接口

兼容SPI

供电电压

5V

四、产品使用

4.1 硬件接口配置说明

模块与树莓派Pico连线引脚定义表：

接口

引脚号

功能

5V

VSYS

5V电源正极

GND

GND

电源地

SI

GP11(SPI1_TX)

串行数据输入

STCP

GP4

存储寄存器时钟输入

CLK

GP10(SPI1_SCK)

移位寄存器时钟输入

4.2 例程使用

由于C/C++使用环境的配置较为复杂，所以一般建议在python环境下使用例程，但我们还是提供了C/C++的例程，其对应的使用环境需要自己去配置。

4.2.1 C程序

4.2.1.1 Raspberry Pi Pico C/C++ Windows 环境搭建

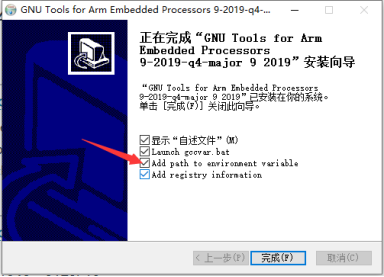

1.安装arm gcc compiler

浏览器输入网址：https://developer.arm.com/downloads/-/gnu-rm

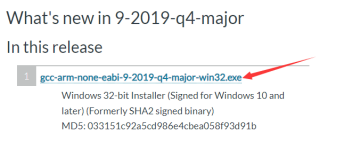

选择2019-q4版本下载安装，

安装过程中记得勾选上

 Add path to environment variable



​​​​​

2.安装Cmake

浏览器输入网址： https://cmake.org/download/

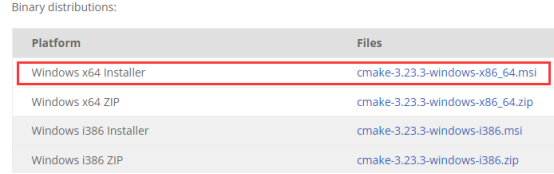

选择 cmake-3.23.3-windows-x86_64.msi下载并默认安装

3.安装Visual Stdio2019(目前试过最新2022版也行)

需要2019版本的自行寻找网址下载，官网地址：https://visualstudio.microsoft.com/zh-hans/downloads/

安装过程中勾选

4.安装Python3.7

浏览器输入网址：https://www.python.org/downloads/windows/

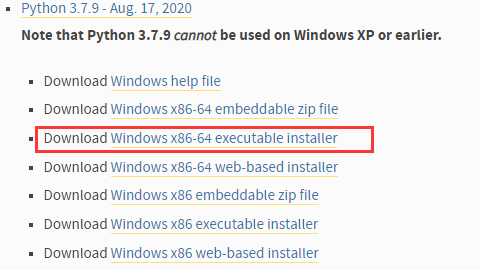

找到Python3.7.9-Aug.17,2020

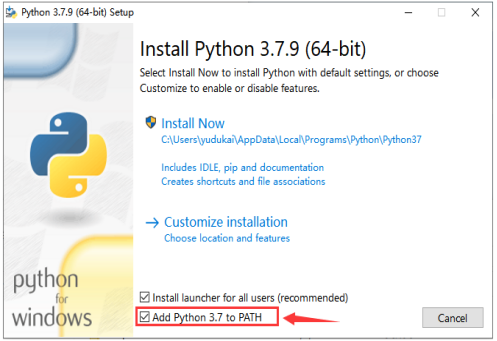

选择此项安装下载，安装过程中记得勾选

Add Python 3.7 to PATH

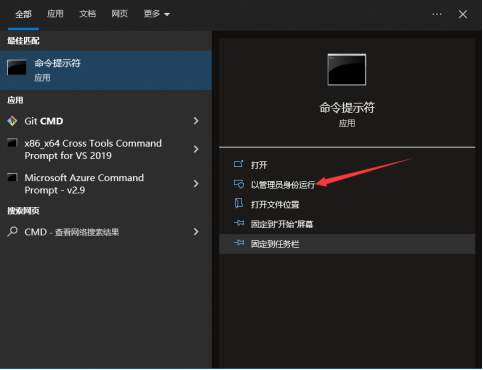

5.打开开始菜单搜索cmd，以管理员身份运行

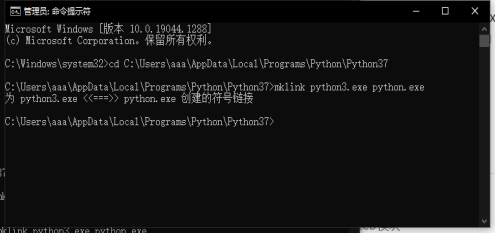

使用cd 命令进入到python37目录下，默认地址为：

C:\Users\[用户名]\AppData\Local\Programs\Python\Python37

运行mklink python3.exe python.exe

6.安装Git

浏览器输入网址：https://git-scm.com/download/win

根据自己系统版本自行下载

下载完成后，默认安装即可。

7.配置PICO-SDK
7.1获取pico-sdk和pico-examples

自行新建一个无中文路径的目录，

安装Git后，在该目录下空白处右击选择Git Bush Here

在命令窗口输入一下命令（一次输入一行）：

git clone -b master https://github.com/raspberrypi/pico-sdk.git

git clone -b master https://github.com/raspberrypi/pico-examples.git

7.2初始化

输入命令（一次输入一行）：

cd pico-sdk

git submodule update --init

8.设置pico-sdk路径

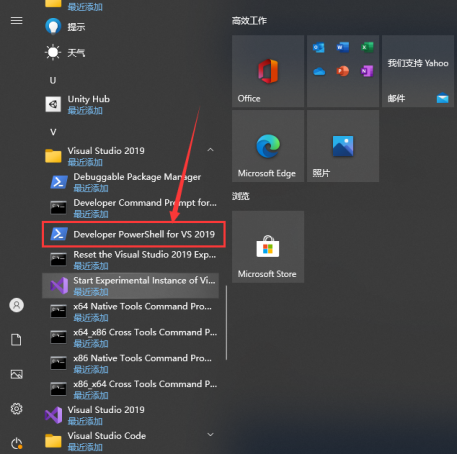

在开始菜单中找到Developer PowerShell for VS2019并打开

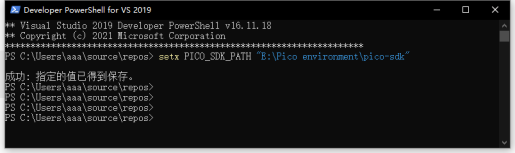

在命令窗口输入：setx PICO_SDK_PATH "[存放PICO-SDK路径]\pico-sdk"

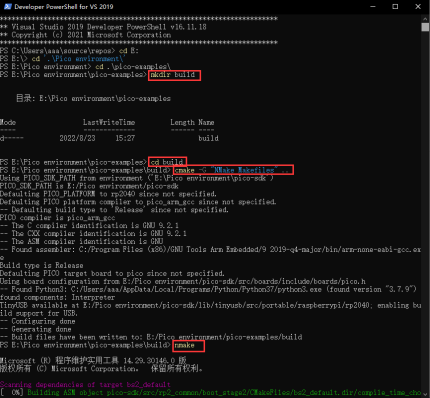

9.编译官方例程

关闭命令窗口并重新打开，使用cd命令导航至pico-examples目录下

然后依次输入以下命令：

mkdir build

cd build

cmake -G "NMake Makefiles" ..

nmake

等待编译完成，即可完成Raspberry Pico C/C++ Windows 编译环境搭建

10.Visual Studio Code 开发环境搭建
  1. 安装Visual Studio Code

官网安装： https://visualstudio.microsoft.com/zh-hans/downloads/

  1. 自行选择安装VS Code C语言插件，必须安装Cmake Tools插件

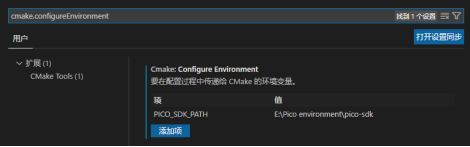

  2. 在VS Code右下角打开设置，在搜索栏中输入：

cmake.configureEnvironment

  1. 添加项 PICO_SDK_PATH，值为pico-sdk存放地址

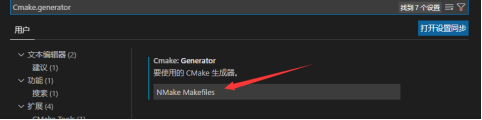

  5.设置Cmake.generator，继续在设置搜索栏输入cmake.generator

填入NMake Makefiles

  6.关闭VS Code

  7.打开Developer PowerShell for VS2019输入code重新打开VS Code

  8.在VS Code中打开pico-examples文件夹

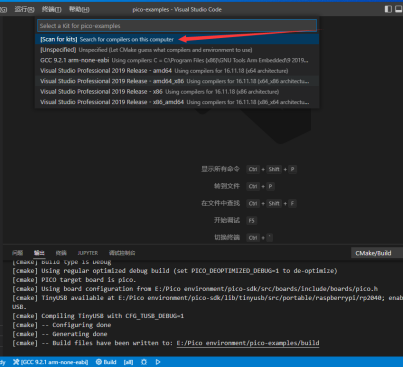

      9.VS Code窗口底部

①编译工具，选择GCC 9.2.1 arm-none-eabi，若没有此选项点击选择第一项，稍等重新加载就出现GCC 9.2.1 arm-none-eabi

②build按键，点击编译工程

③选择需要编译的项目



11.下载USB 串口输出库

打开pico-sdk目录，打开lib\tinyusb目录，空白处右击选择Git Bash Here

在命令窗口输入git clone https://github.com/hathach/tinyusb。

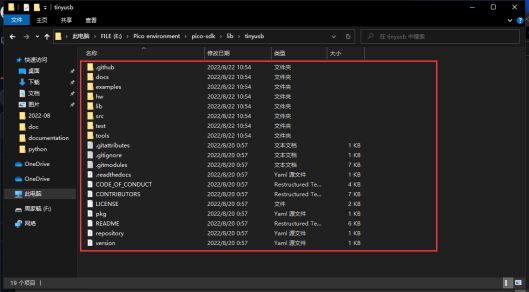

如果库拉取时间太长，可以直接打开网址https://github.com/hathach/tinyusb，从网页下载，将文件夹下所有文件复制到pico-sdk\lib\tinyusb目录下。

2.2.1.2、打开SEG工程、编译、烧录

  1. 将SEG文件夹存放在非中文目录下，清空code\c\SEG\build文件夹中所有文件，如果没有build文件夹，新建一个名为build文件夹。

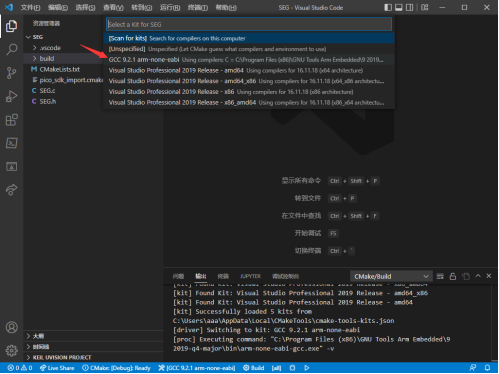

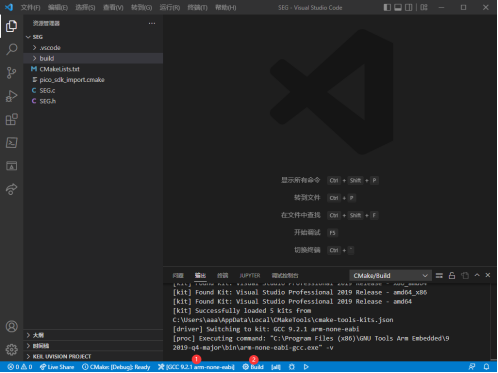

  2. 使用上文10.（7）中讲到打开VS Code的方式打开VS Code，并在VS Code中打开工程目录中code\c\SEG文件夹选择编译工程为SEG，并在弹出选项中选择GCC 9.2.1 arm-none-eabi，如下图所示。

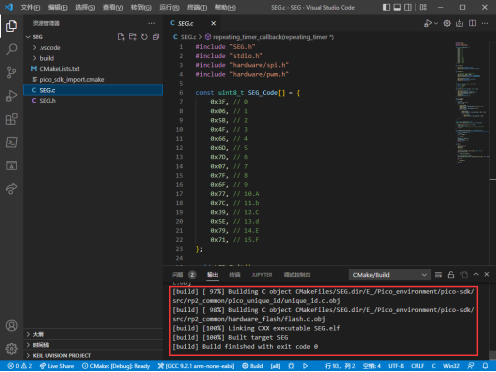

完成上面的操作后，下图中标出的①即为选中的编译器，点击②的Build开始编译。

完成编译。

  3.打开SEG.uf2文件所在的目录demo codes\c\SEG\build。

Pico断电状态下按住Pico上BOOTSEL按键，用USB线连接电脑后松开按键，此时弹出一个RPI-RP2磁盘目录，将SEG.uf2文件拖进该磁盘目录下，完成烧录。

  4.观察数码管显示。

4.2.2 Python程序

  1. 安装Thonny

Thonny下载网址：https://thonny.org

  1. 安装Thonny完成后，Pico断电状态下按住Pico上BOOTSEL按键，用USB线连接电脑后松开按键，此时弹出一个RPI-RP2磁盘目录，将demo codes\python目录下的rp2-pico-20210418-v1.15.uf2拖入RPI-RP2磁盘中。

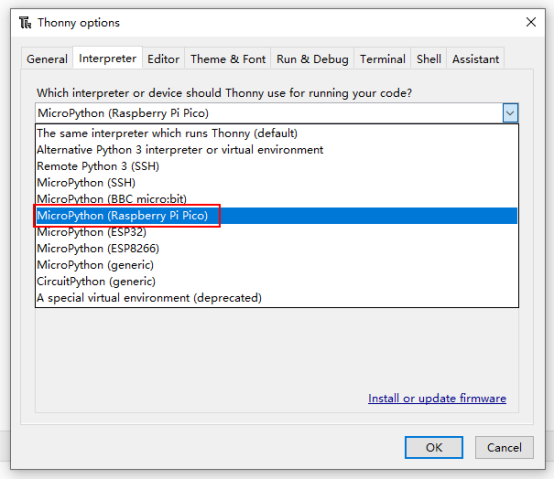

  2. 右击demo codes\python目录下的SEG.py使用Thonny打开，点击工具—设置，在解释器栏中选择解释器为“MicroPython(Raspberry Pi Pico)”，并设置Raspberry Pi Pico端口(COMx：不现电脑的端口号x可能会有所不同)后，点击确认。

点击“Run current script”按钮或按F5键，运行当前脚本，观察观察数码管显示。

五、附录

5.1 产品注意事项与维修.

5.1.1 注意事项

  1. 请勿带电插拔模块！
  2. 请遵循所有标注在产品上的警示和指引信息。
  3. 请保持本产品干燥。如果不慎被任何液体泼溅或浸润，请立刻断电并充分晾干。
  4. 请注意本产品使用环境中的通风散热，避免温度过高造成元器件损坏。
  5. 请勿在多尘、脏乱的环境中使用或存放本产品。
  6. 请勿在冷热交替环境中使用本产品，避免结露损坏本产品上的元器件。
  7. 请勿粗暴对待本产品，跌落、敲打或剧烈晃动都可能损坏线路及元器件。
  8. 请勿使用有机溶剂或腐蚀性液体清洗本产品。

请勿自行修理、拆卸本公司产品，如产品出现故障请及时联系本公司进行维修。 擅自维修可能损坏本产品，由此造成的损坏将不予以保修。
