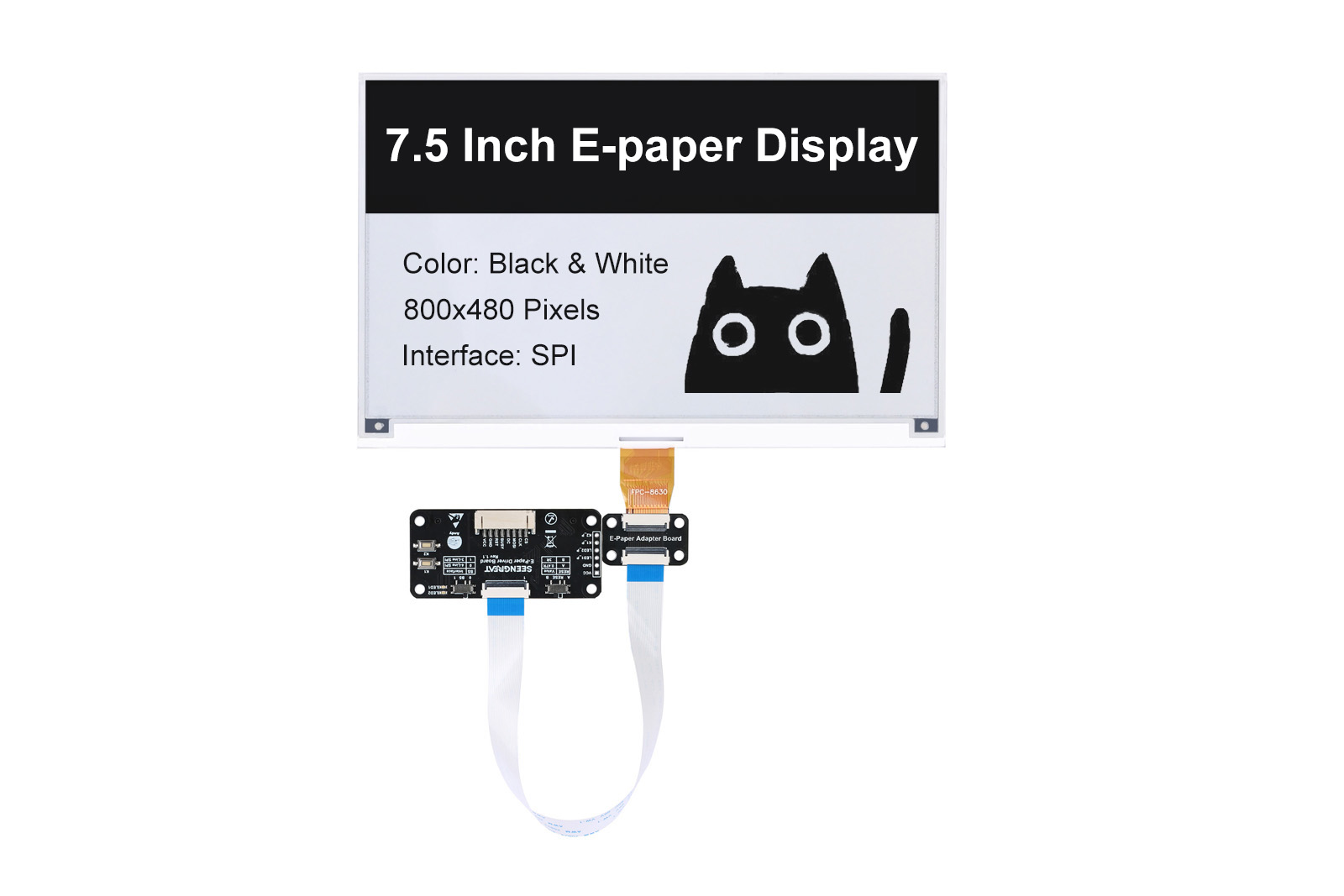

7.5 inch E-paper display
Ⅰ、产品介绍
7.5英寸电子纸HAT，800x480分辨率，黑白显示，采用SPI通信，支持局部刷新
本产品是一款7.5英寸的电子纸，可以显示黑白颜色。800 x 480分辨率，通过SPI接口进行通信，支持部分刷新。由于其超低功耗、宽视角以及即使在断电时也能显示，是货架标签和工业仪器等应用的理想选择
Ⅱ、产品特点
- 分辨率为 800 x 480
- 无需背光，断电时可长时间保留上次更新的显示内容
- 超低功耗，仅在刷新时耗电
- 宽视角，视角>170°
- 反光显示，本身不发光
Ⅲ、产品规格
|
工作电压 |
3.3V |
|
尺寸 |
170.2mm x 111.2mm |
|
显示尺寸 |
163.2mm x 97.9mm |
|
像素 |
800 x 480 |
|
显示颜色 |
黑、白 |
|
通信接口 |
SPI |
|
灰度 |
2 |
|
运行温度 |
0℃～50℃ |
|
FPC 接口 |
0.5mm 间距24 Pin |
|
显示方向 |
水平、垂直 |
|
全局刷新时间 |
3s |
|
快速刷新时间 |
2.5s |
|
局部刷新时间 |
0.3s |
|
额定工作电流 |
8mA |
|
深度睡眠电流 |
2uA |
刷新过程说明：（刷新时间：从屏幕动作开始到图像稳定显示的整个过程）
Ⅳ、产品优势
电子纸采用“微胶囊电泳显示”技术进行图像显示。其工作原理涉及悬浮在液体中的带电纳米颗粒在电场的影响下迁移。显示效果是通过在环境光下的反射来实现的，与传统的印刷纸非常相似。刷新后无需电源，可以长时间保留显示图像。电子纸在光线、自然光等环境照明条件下，无需背光，可视角度近180°，即可清晰显示图像。由于其显示效果可与传统纸张相媲美，因此常用于电子阅读器和标签等应用。
Ⅴ、应用范围
适用于电子书阅读器、电子价签、工业和物流标签、数字标牌、广告牌、会议铭牌、电子备忘录等。
产品注意事项和维护
注意事项
- 在通电状态下，不要插拔模块。
- 遵循产品上提供的所有警告和指南。
- 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
- 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
- 不要在多尘或肮脏的环境中使用或存放产品。
- 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
- 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
- 不要使用有机溶剂或腐蚀性液体清洁产品。
- 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。
