1-CH Relay HAT

Ⅰ.产品介绍

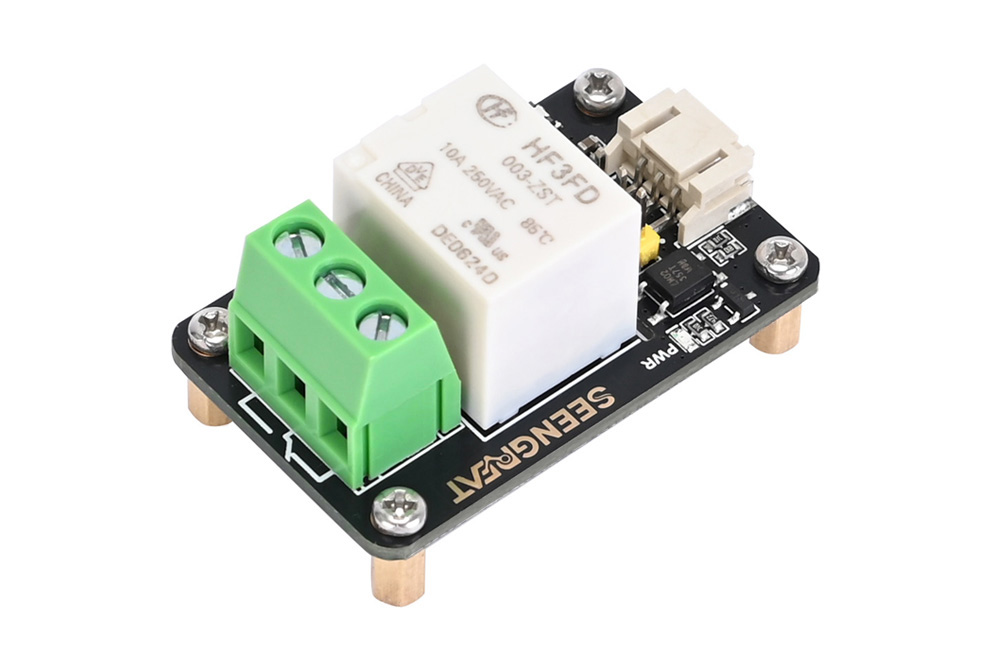

单通道继电器光耦合器隔离继电器扩展板

本产品是一款单通道继电器树莓派扩展板，兼容树莓派Zero/Zero W/Zero WH/2B/3B/3B/4B、STM32、ESP32、Arduino等。它具有板载光耦合器隔离和电平转换电路，使其与 3.3V 和 5V 系统兼容。

Ⅱ.产品特点

电源电压: 3.3V/5V
继电器负载能力：常开：10A 250VAC/28VDC;常开/常闭：5A 250VAC
继电器状态指示灯：配备工作指示灯，方便监控继电器状态
光耦隔离电路：抗干扰能力强，运行稳定
开源示例程序：为树莓派和 Arduino 开发板提供

Ⅲ.产品规格

尺寸	45mm (长) x 28mm (宽)
重量	21克
电源电压	3.3V/5V
光耦合器	LTV-357T-B-IN
触发级别	低级触发器

Ⅳ.产品用途

该继电器的控制引脚DRV由低电平触发。当VCC电源电压为3.3V，DRV引脚的逻辑电平为0V和3.3V时，VIO开关可以设置为VCC或3V3位置。当VCC电源电压为5V，DRV引脚逻辑电平为0和3.3V时，应将VIO开关设置为3V3位置;如果逻辑电平为0V和5V，则应将VIO开关设置为VCC位置。不同VCC和DRV引脚驱动电压对应的开关状态如下表4-1所示：

VCC电压	DRV 信号电平	VIO 开关状态
3.3V	0～3.3V	VCC/3V3
5V	0～5V	VCC
5V	0～3.3V	3V3

4.1、模块资源概述

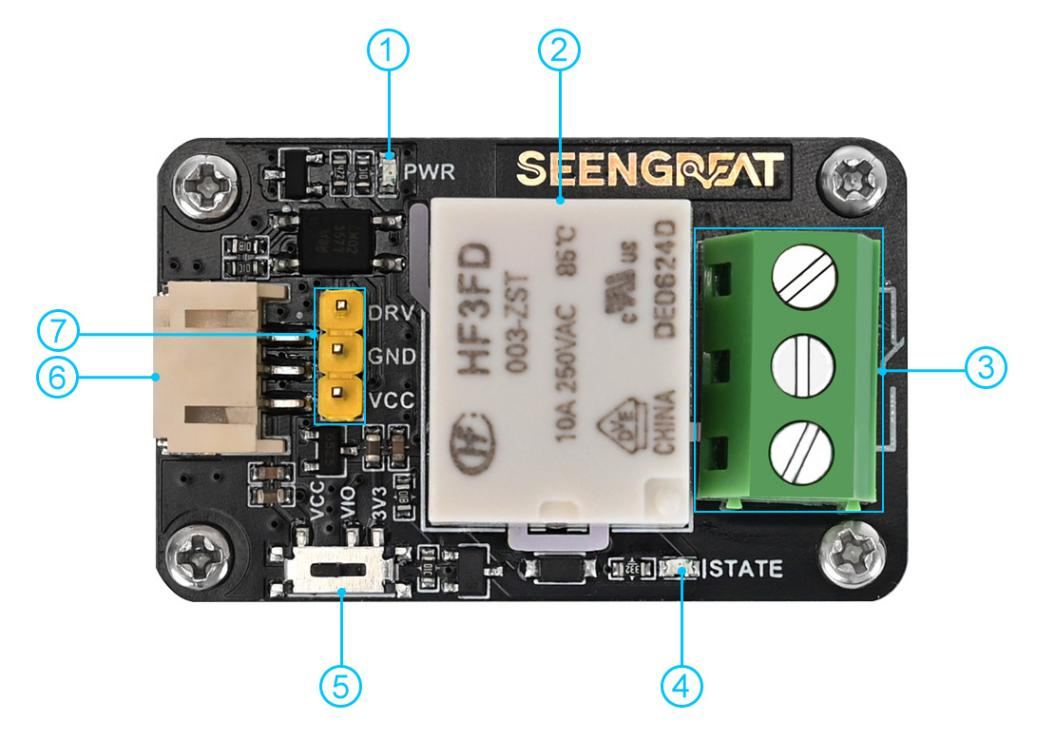

资源概述如下图所示：

①电源指示灯 LED

②继电器

③继电器输出端子
④继电器工作指示灯LED：当继电器常开（NO）端子闭合，常闭（NC）端子开时，LED亮。当 NO 端子打开且 NC 端子关闭时，LED 熄灭。
⑤继电器控制信号电平选择开关：可设置为VCC或3V3
⑥PH2.0 1x3P连接器

⑦2.54mm 1x3P排针

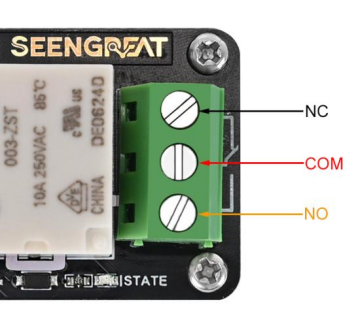

继电器接线图如下：

4.2、树莓派平台示例程序使用情况

示例代码有两个版本：一个使用 wiringPi 库，另一个使用 lgpio 库。Bullseye 系统使用 wiringPi 库，而 Bookworm 系统使用 lgpio 库。

4.2.1、接线定义

在树莓派主板中，Bookworm系统的示例程序使用BCM引脚编号，而Bullseye系统使用wiringPi引脚编号。与树莓派主板一起使用的接线定义如下表所示:

扩展板接口	引脚功能	BCM 编号	接线Pi编号
VCC	3.3V	3.3V	3.3V
GND	GND	GND	GND
DRV	Relay Control Pin	26	25

表4-2 Relay HAT和Raspberry Pi接口定义

4.2.2、wiringPi 库安装

sudo apt-get install wiringpi

wget https://project-downloads.drogon.net/wiringpi-latest.deb

树莓派4B版本升级

sudo dpkg -i wiringpi-latest.deb

gpio -v #

如果出现 2.52 版本，则表示安装成功。
# 对于 Bullseye 分支系统，请使用以下命令:

git clone https://github.com/WiringPi/WiringPi

cd WiringPi

. /build

gpio -v #

# 运行 gpio -v 应该显示 2.70 版本。如果没有出现，则安装可能失败。
如果您在运行 Python 示例程序时遇到“ImportError： No module named 'wiringpi'”错误，请执行以下命令：

# 对于 Python2.x

pip install wiringpi

# 对于Python3.x

pip3 install wiringpi

注意:如果安装失败，可以尝试以下编译安装：

git clone --recursive https://github.com/WiringPi/WiringPi-Python.git

注意：--recursive 选项会自动拉取子模块;否则，您将需要手动下载它们。

进入新下载的WiringPi-Python文件夹，运行以下命令进行编译安装：

# 对于Python2.x

sudo python setup.py install

# 对于Python3.x

sudo python3 setup.py install

如果遇到以下错误：

Error: Building this module requires either that swig is installed

(e.g.，'sudo apt install swig')or that wiringpi_wrap.c from the

source distribution(on pypi)is available.

在这种情况下，输入命令“sudo apt install swig”来安装 SWIG。完成后，运行“sudo python3 setup.py”install 进行编译和安装。如果您看到类似的信息，则表示安装成功。

ges

Adding wiringpi 2.60.0 to easy install.pth file

Installed /usr/local/lib/python3.7/dist packages/wiringpi-2.60.0-py3.7-linux-armv

Processing dependencies for wiringpi==2.60.0

Finished processing dependencies for wiringpi==2.60.0

4.2.3、lgpio 库安装

对于 Bookworm 系统，示例程序使用 lgpio 库。该库的安装命令如下：

wget https://github.com/joan2937/lg/archive/master.zip

unzip master.zip

cd lg-master

make

sudo make install

4.2.4、运行示例程序

Python:

导航到 Python 目录：

cd /home/pi/raspberry-pi/relay-lgpio/python

或

cd /home/pi/raspberry-pi/relay-wiringpi/python

运行：

sudo python3 relay.py

C:

进入C目录：

cd /home/pi/raspberry-pi/relay-lgpio/c

或

cd /home/pi/raspberry-pi/relay-wiringpi/c

运行：

sudo make clean

sudo make

sudo ./main

4.3、Arduino平台示例程序用法

4.3.1、接线定义

将模块与 Arduino UNO 主板一起使用的接线定义如下表所示：

引脚	Arduino UNO
VCC	5V
GND	GND
DRV	D7

表 4-3 模块和Arduino 引脚定义

4.3.2、运行示例程序

按照表 4-3 中的定义进行接线后，使用Arduino IDE打开项目文件demo codes\Arduino\relay.ino 。然后，在Tools -> Board 选择 Arduino Uno ，在Tools -> Port选择相应的端口。单击“验证”检查错误，如果没有错误，请将程序上传到 Arduino Uno。观察继电器状态。

Ⅴ.附录

5.1 产品说明和维护

5.1.1注意

在通电状态下，不要插拔模块。
遵循产品上提供的所有警告和指南。
保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
不要在多尘或肮脏的环境中使用或存放产品。
避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
不要使用有机溶剂或腐蚀性液体清洁产品。
请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.1.2 维护

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部

技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
