3-CH Relay HAT

Ⅰ、产品介绍

3通道继电器，继电器扩展板，兼容树莓派

这款 3 通道继电器扩展板专为树莓派系列设计，利用树莓派40 针 GPIO 接口实现各种树莓派主板的无缝集成。它在整个树莓派生态系统中提供了卓越的多功能性。该板具有三个高质量继电器，每个继电器均可独立控制，可对连接的设备进行精确的开/关切换，使其成为家庭自动化、机器人和其他物联网应用的理想解决方案。板载光耦合器隔离可增强抗高压干扰能力并保护您的树莓派。其灵活且用户友好的设计包括跳线可选的 GPIO，以满足不同的编程要求。提供全面的开源支持，包括示例代码和技术援助，以快速解决问题。

Ⅱ、产品特点

  • 树莓派兼容性：与树莓派系列主板无缝即插即用集成，无需额外的驱动程序。
  • 隔离保护：采用光耦隔离，保护电路板免受高压电路干扰，确保在苛刻环境下稳定安全运行。
  • 透明的运营状态：每个继电器都配有 LED 状态指示灯，提供继电器运行状态的实时视觉反馈，从而增强可用性.
  • 可定制的控制: 包括继电器控制跳线，允许灵活配置，使用户能够为继电器控制分配自定义 GPIO 引脚，而不是依赖默认设置。

Ⅲ、产品规格

参数

规范

型号

3通道继电器扩展板

光耦合器

LTV-357T-B-IN

电源电压

3.3V & 5V

尺寸

65mm (长) × 56mm (宽)

Ⅳ、产品用途

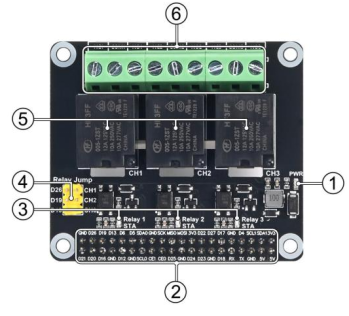

4.1资源概述

① 电源指示灯 LED
② 树莓派的 40 针接头
③ 继电器状态指示灯 LED（激活相应继电器时亮起）
④继电器控制选择排针
⑤高质量继电器
⑥继电器输出端子

Ⅴ附录

5.1 预防措施

◆在通电状态下，不要插拔模块。

◆遵循产品上提供的所有警告和指南。

◆保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。

◆确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。

◆不要在多尘或肮脏的环境中使用或存放产品。

◆避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。

◆轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。

◆不要使用有机溶剂或腐蚀性液体清洁产品。

◆请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

5.2保养

◆地址：广西壮族自治区桂林市七星区漓江花园19栋

◆联系人：售后维修部







技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
