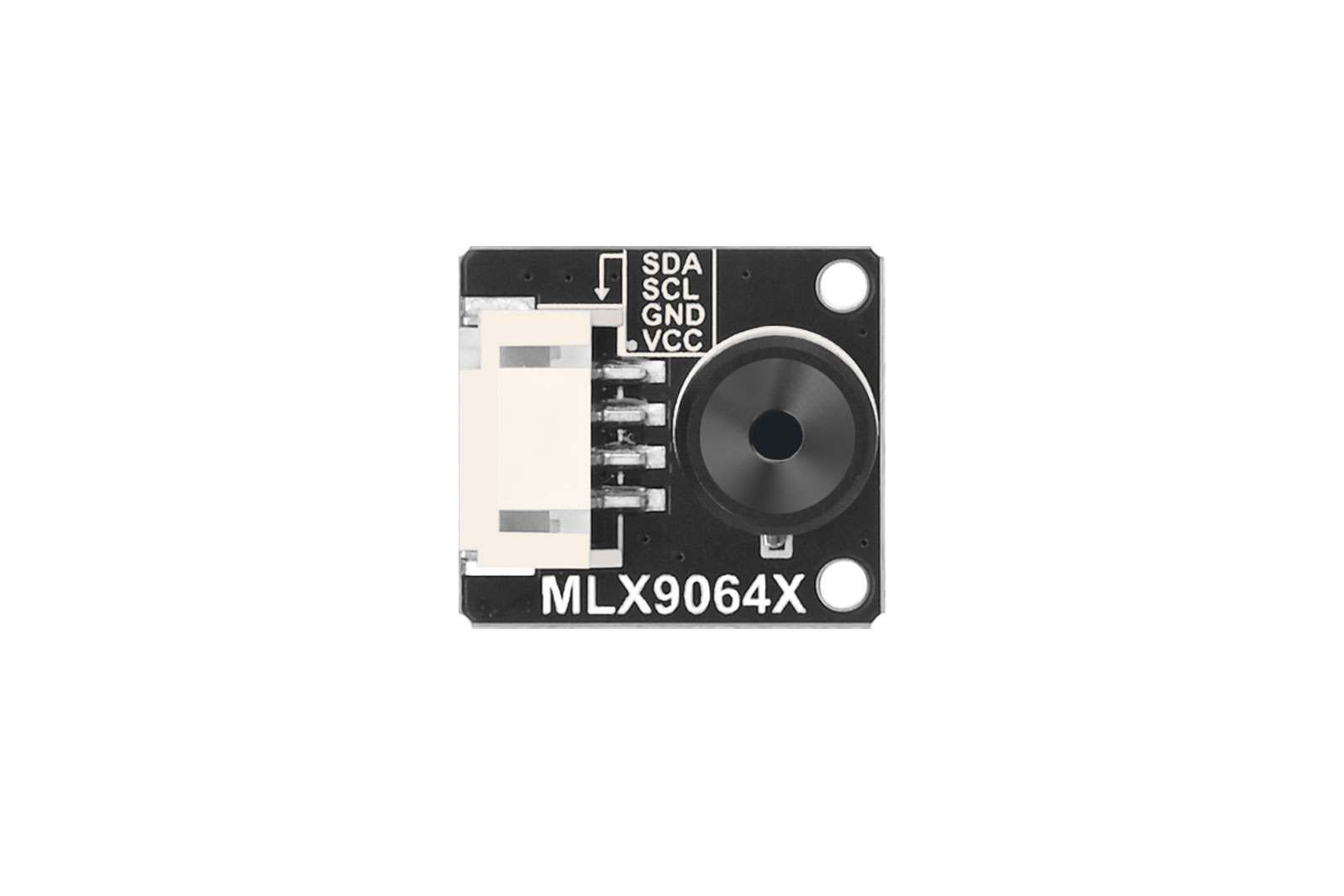

热像仪 MLX90640 D110（Thermal Camera MLX90640 D110）

热像仪 MLX90640-D110 是使用 Melexis MLX90640 传感器设计的远红外传感器阵列。它具有 32x24 的分辨率，为不需要高分辨率图像或高帧速率的应用程序提供出色的性能。该热像仪为依赖昂贵高端热像仪的应用提供了一种经济高效的替代方案。

特点

  • 体积小，功耗低，32*24像素红外阵列
  • I2C接口通信，最高速度可达1MHz
  • 兼容3.3V/5V工作电平
  • 噪声等效温差 （NETD） 为 0.1K RMS1Hz 刷新率
  • 适用于 Raspberry Pi 开发板的开源教程

规格

尺寸

20mm(长）*18mm(宽)

分辨率

32*24

刷新速率

0.5Hz~64Hz

视场角（FOV）

110°×75°

通信接口

I2C

电源电压

3.3V/5V

跟着电流

<23mA

运行温度

-45~85℃

温度测量范围

-40℃～300℃

绝对精度

±2℃

注意：

  • 开机前，请检查电源，防止反接。在作过程中，避免模块通电时热插拔。
  • 操作过程中请勿用手直接触摸产品的核心部件。实施适当的静电保护。
  • 建议不要使用过长的电缆连接模块，因为这可能会导致 EEPROM 写入错误和故障。

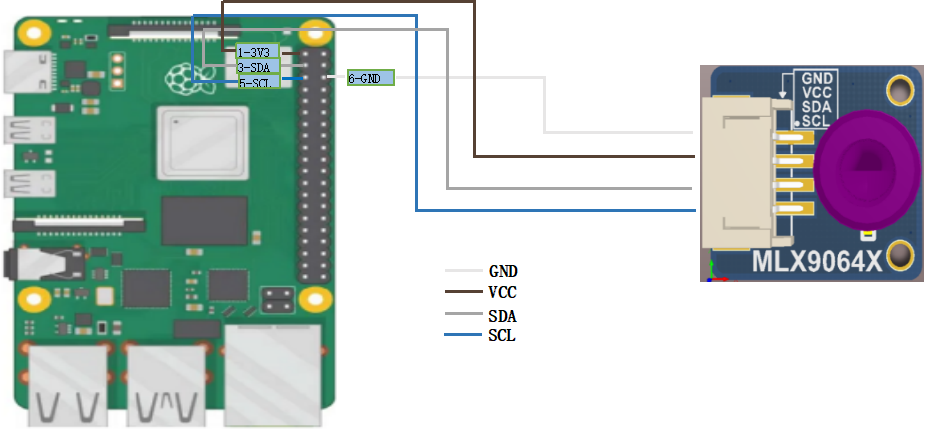

模块引脚

BOARD编号

功能名称

接线说明

GND

6

GND

GND

VCC

1

3.3V

VCC

SDA

3

SDA.1

I2C 数据

SCL

5

SCL.1

I2C 时钟





感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com





WIKI Link：seengreat.com/wiki/89
