SG IO E017 A



I产品介绍

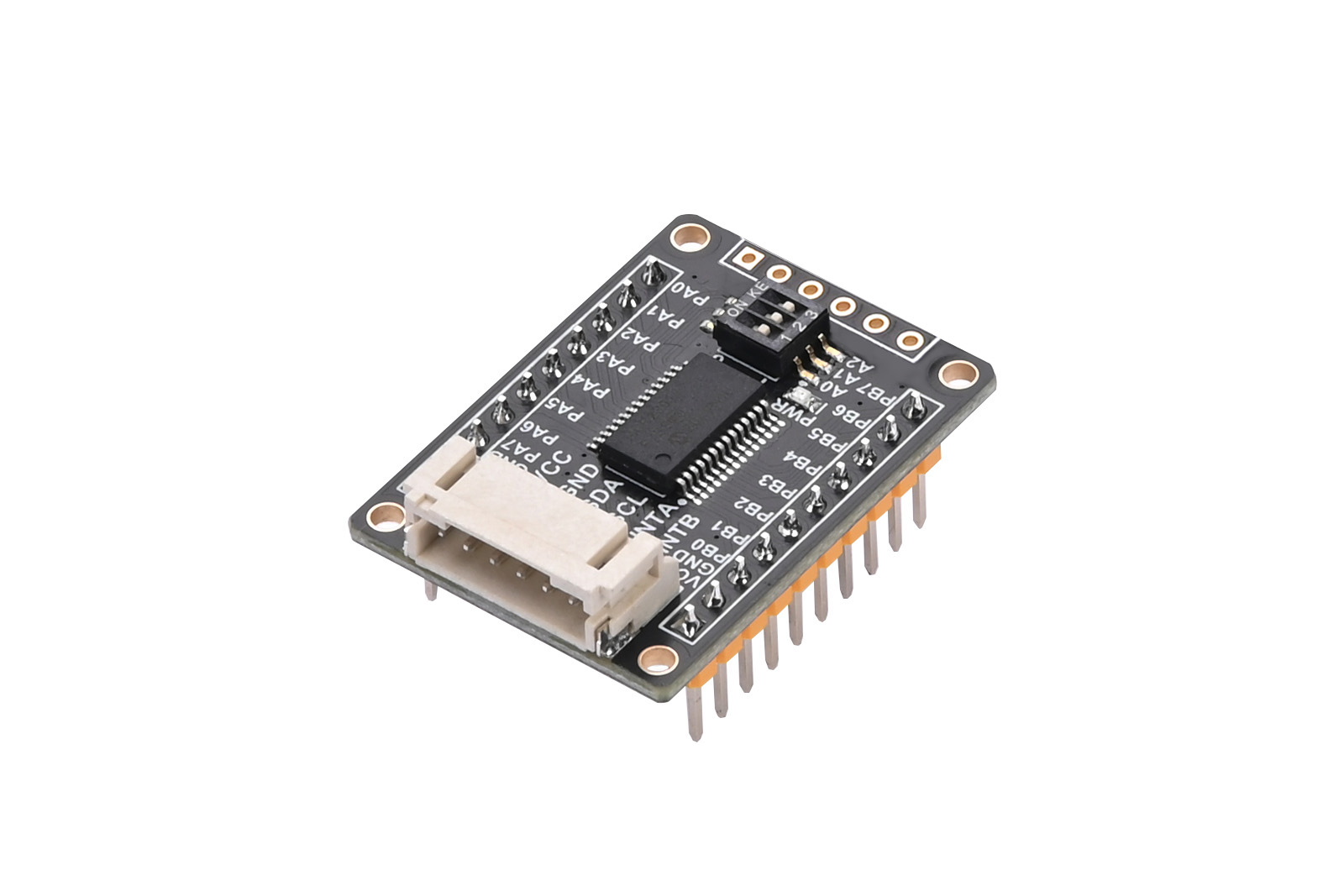

MCP23017 I/O 扩展模块 I2C 接口
该产品利用I2C接口实现16个I/O端口扩展。兼容Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B/4B等型号，以及Arduino、STM32等型号。我们为 Raspberry Pi 提供 C 和 Python 版本的程序，以及 Arduino 和 STM32 版本，支持输入测试、输出测试和中断测试。

II 产品特点

  • I2C接口，引脚使用量极低
  • 兼容 3.3V/5V 工作电平
  • 配备PH2.0连接器和预留的2.54mm间距焊盘，便于与其他开发板连接

  • 板载 3 位 DIP 开关，用于用户友好的 I2C 地址设置

  • 提供 Raspberry Pi、Arduino 和 STM32 开发板的开源示例程序

III 产品参数

参数

SG-IO-E017

SG-IO-E017-A

尺寸

45mm(长)*25mm(宽)

34.5mm(长）*25mm(宽)

I/O 控制芯片

MCP23017

MCP23017

信号接口

I2C

I2C

工作电压

3.3V/5V

3.3V/5V

扩张 I/O

16

16

中断引脚

INTA、INTB

INTA、INTB

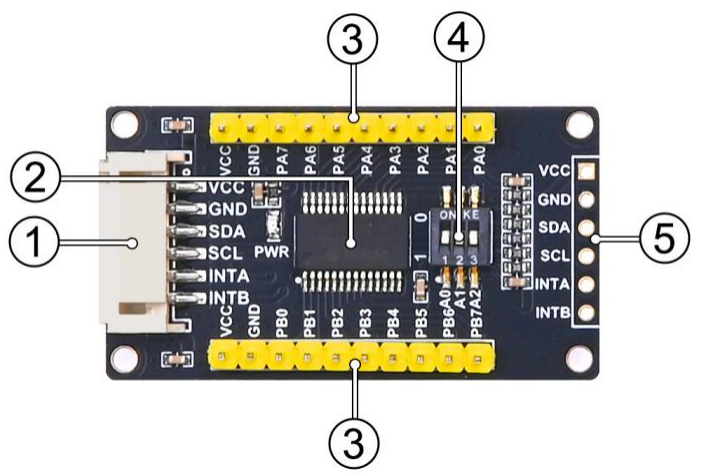

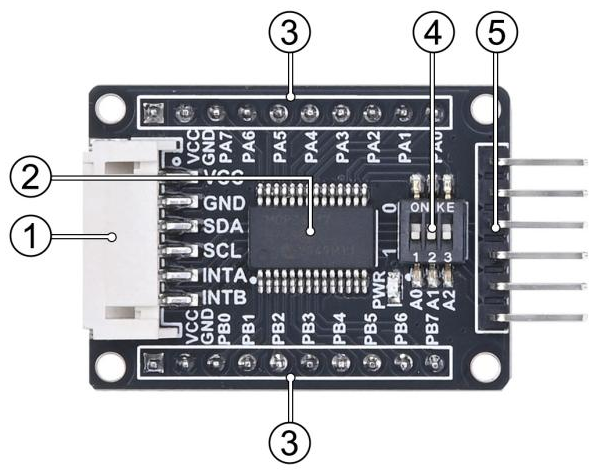

模块资源配置文件如下图所示：

                                                                                                            SG-IO-E017

SG-IO-E017-A



①PH2.0连接器引出控制引脚
②MCP23017芯片
③扩展PA和PB端口
④DIP开关，用于设置I2C地址
⑤2.54mm节距控制引脚

IV 产品使用

该模块的示例程序将 PA 端口 （PA0-PA7） 设置为输出，并以 1 秒的间隔在高电平和低电平之间循环切换。PB端口（PB0-PB7）设置为输入，当任意PB端口引脚的电平发生变化时，通过INTB引脚产生中断。此时，读取PB端口的电平。

4.1 Raspberry Pi

硬件接口配置说明
模块与树莓派主板的接线配置定义如下：

引脚

引脚功能

Raspberry Pi

VCC

电源正极（3.3V/5V）

3.3V

GND

电源接地

GND

SDA

I2C 数据线

SDA1

SCL

I2C时钟线

SCL1

INTA

PA端口中断引脚

P0（接线pi数）

INTB

PB端口中断引脚

P1（接线pi数）

SG-IO-E017 和 Raspberry Pi 引脚的定义

4.2 Arduino

接线说明

引脚

引脚功能

Arduino

VCC

电源正极（3.3V/5V)

5V

SDA

I2C 数据线

SDA

SCL

I2C 时钟线

SCL

INTA

PA 端口中断引脚

D2

INTB

PB 端口中断引脚

D3

SG-IO-E017 和 Arduino 引脚的定义



4.3 STM32

接线说明

引脚

引脚功能

STM32

VCC

电源正极(3.3V/5V)

3.3V

GND

电源接地

GND

SDA

I2C数据线

PB11

SCL

I2C 时钟线

PB10

INTA

PA 端口中断引脚

PB3

INTB

PB 端口中断引脚

PB4

SG-IO-E017 和 STM32 引脚的定义



产品注意事项和维护

注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。

维护

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部



技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
