SG S53 L0X环境传感器



I 产品介绍

SG-S53-LXX 是一款利用 VL53L0X 芯片和 I2C 接口的激光测距模块

本产品采用I2C接口进行距离测量，测量范围可达2米。它支持 Raspberry Pi、Arduino 和 STM32 平台。我们为 Raspberry Pi、Arduino 和 STM32 平台提供 C 和 Python 的开源示例代码。示例代码允许单次、连续和间歇距离测量模式，以及默认、高速、高精度和远距离配置模式。

II 产品特点

  • I2C接口，引脚使用量极低
  • 兼容3.3V/5V工作电压等级
  • 配备PH2.0接口和预留GPIO1和SHUT引脚
  • 提供适用于 Raspberry Pi、Arduino 和 STM32 开发板的开源示例代码

III 产品规格

尺寸

25mm x 18mm

工作电压

3.3V/5V

测量范围

30mm 到 2000mm

测量精度

±5% (高速模式), ±3% (高精度模式)

测量时间：

20ms (高速模式), 200ms (高精度模式)

测量角度

25°

激光波长

940nm

测距芯片

VL53L0X

信号接口

I2C



IV 产品使用

4.1 引脚定义

引脚

引脚定义

Raspberry Pi

Arduino

STM32

VCC

电源正极 (3.3V/5V)

3.3V

5V

3.3V

GND

电源接地

GND

GND

GND

SDA

I2C 数据线

SDA1

SDA

PB11

SCL

I2C 时钟线

SCL1

SCL

PB10

SHT

关断控制，可连接到 IO 引脚

NC

NC

NC

GP1

中断输出，可连接到IO引脚

NC

NC

NC

表4-1

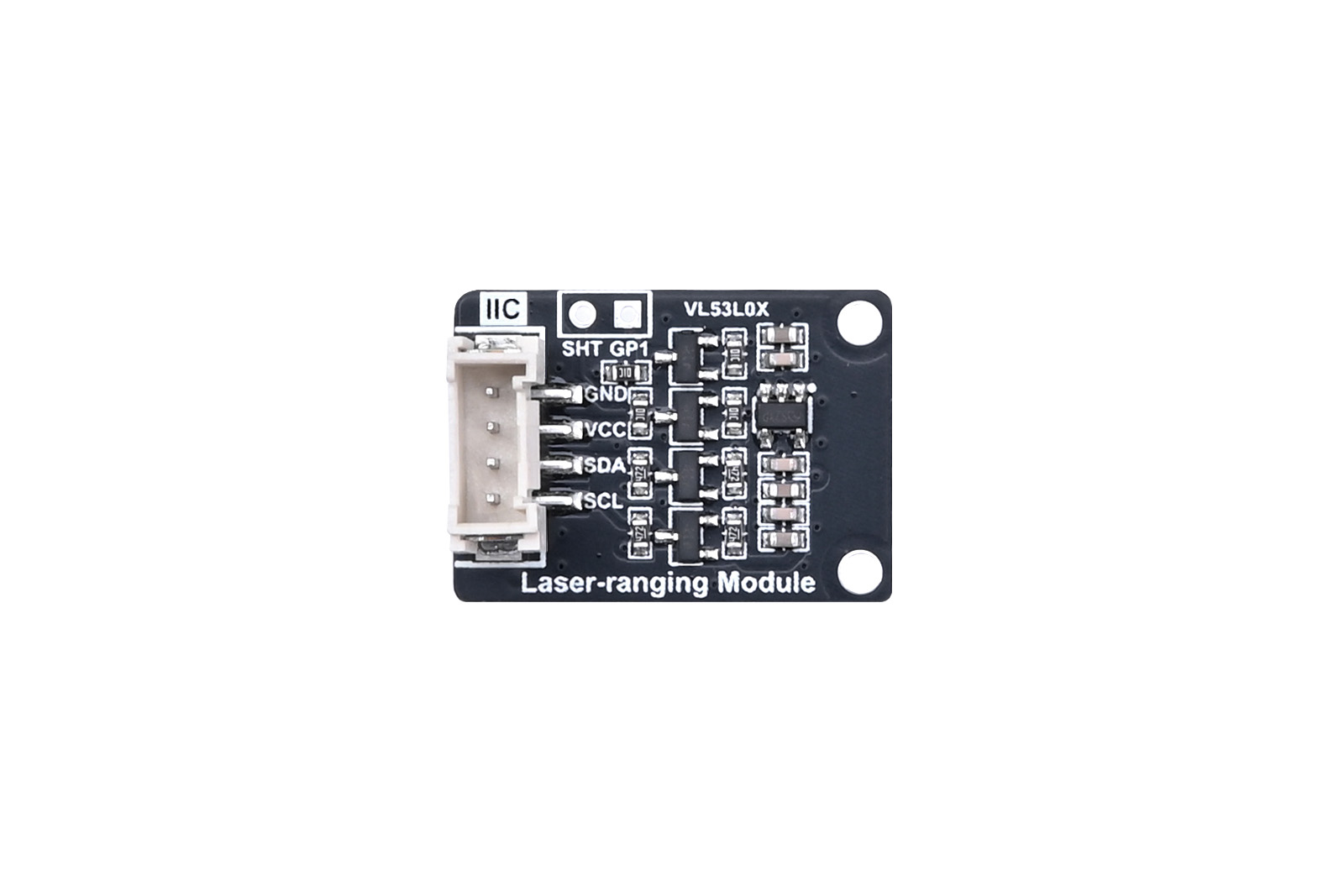

资源概述如下图所示：

图4-1 SG-S53-L0X 资源概述

① PH2.0 接线端子，控制引脚外露
②预留 SHUT 和 GPIO1 引脚 ③VL53L0X测距芯片





产品注意事项和维护

注意事项

  • 在通电状态下，不要插拔模块。
  • 遵循产品上提供的所有警告和指南。
  • 保持产品干燥。如不小心溅水或浸入液体，立即断开电源并彻底干燥产品。
  • 确保操作环境有良好的通风和散热，以避免因高温导致组件损坏。
  • 不要在多尘或肮脏的环境中使用或存放产品。
  • 避免在温度频繁变化的环境中使用产品，以防止组件发生冷凝损坏。
  • 轻拿轻放产品，避免跌落、撞击或剧烈震动，以免损坏电路和组件。
  • 不要使用有机溶剂或腐蚀性液体清洁产品。
  • 请勿自行尝试维修或拆解产品。如出现任何故障，请联系我们公司进行维修。未经授权的维修可能会损坏产品，造成的损坏将不在保修范围内。



维护

地址：广西壮族自治区桂林市七星区漓江花园19栋

联系人：售后维修部



技术支持

技术支持时间（工作日）：香港时间：上午9:30 - 上午11:30，

下午1:30 - 下午5:30电话：0773-7799838 传真：gxshengui@163.com

感谢您选择深桂科技的产品。如果您有创意产品或想法，请随时给我们发送电子邮件，也许我们可以进一步合作。我们的电子邮件地址是：gxshengui@163.com
