RGB-Matrix-P3.0-64x64RGB 全彩 LED 点阵显示屏

Ⅰ 产品概述

RGB 全彩 LED 点阵显示屏 64×64 像素，板载 4096 颗 RGB LED，点间距 3.0mm。

本产品为裸屏模组，通常需搭配树莓派主板进行显示控制。如需多屏级联使用，请务必确保每块屏幕的供电为 5V/4A。

标配清单

1. RGB-Matrix-P3.0-64x64 × 1

2. VH3.96 电源线 × 1

3. 16P 彩排线（30cm）× 1

4. 灰色排线 × 1

5. 电源转换接头 × 1

6. 磁吸固定柱 × 1

Ⅱ 产品特点

● 64 × 64 = 4096 颗全彩显示 LED

● 点间距 3.0mm，可用于显示文字、动画和彩色图像

● 板载两个 HUB75 接口，分别用于输入与输出，可实现多屏级联

● 提供开放的开发资料与示例程序，支持 Raspberry Pi、Raspberry Pi Pico、Arduino Mega 等开发板使用

Ⅲ 产品参数

外形尺寸	192mm（长）× 192mm（宽）× 15mm（高）
像素	64 × 64
点间距	3.0mm
像素构成	1R1G1B
可视角度	≥ 160°
接口类型	HUB75
控制方式	同步控制（synchronization）
驱动方式	1/32 扫描
电源规格	5V / 4A
电源接口	VH4 座子

Ⅳ 使用说明

4.1 硬件接口与连接说明

本产品主要搭配 树莓派主板 使用，通过 HUB75 接口实现 RGB LED 点阵屏的信号输入与输出。

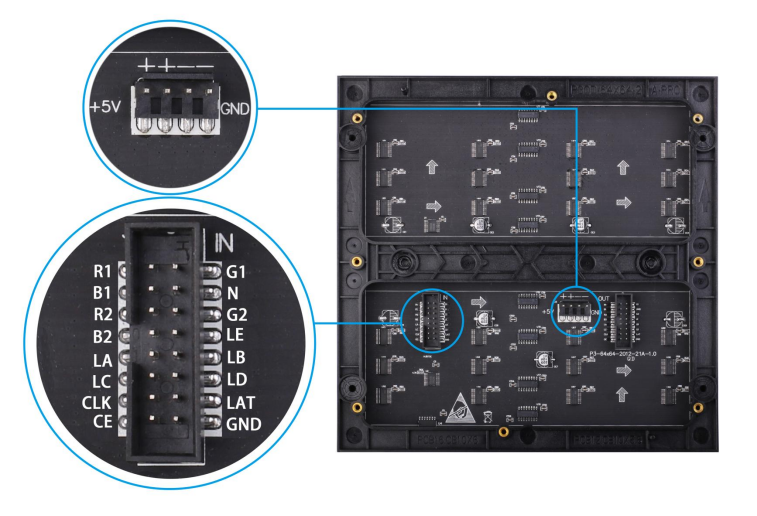

接口定义示意如图。

figure 4-1 接口示意图

4.2 在树莓派上的使用方法

4.2.1 树莓派与屏幕信号输入端引脚定义

树莓派与 RGB 点阵屏信号输入端排线引脚对应关系请参考下表（可放在产品资料中）。

Mark	Description of Pin	BCM Number	Pins Function	Mark	Description of Pin	BCM Number	Pins Function
R1	R higher bit data	11	SCLK	G1	G higher bit data	27	P2
B1	B higher bit data	7	CE1	N	Ground	GND	GND
R2	R lower bit data	8	CE0	G2	G lower bit data	9	MISO
B2	B lower bit data	10	MOSI	LE	E line selection	15	RXD
LA	A line selection	22	P3	LB	B line selection	23	P4
LC	C line selection	24	P5	LD	D line selection	25	P6
CLK	clock input	17	P0	LAT	latch pin	4	P7
OE	output enable	18	P1	GND	Ground	GND	GND

Diagram 4-1 引脚定义

此显示使用 GitHub 上的开源代码进行演示。请访问 Raspberry Pi 终端，然后依次输入以下命令：

4.2.2 Demo 示例运行步骤

本显示屏示例程序基于 GitHub 上的开源工程，请在树莓派终端中依次输入以下命令：

sudo git clone https://github.com/hzeller/rpi-rgb-led-matrix

cd rpi-rgb-led-matrix

sudo make

cd examples-api-use

sudo ./demo -D 9 --led-rows=64 --led-cols=64

更多 demo 参数与功能说明，请参阅该工程中的 README.md 文件。

4.2.3 使用示例时的注意事项

1. 关闭板载音频输出：编辑 /boot/config.txt，将音频相关配置修改为 dtparam=audio=off。

2. 不要运行与 GPIO 引脚抢占或并行使用的其它程序，避免冲突。

3. 禁用 1-Wire 接口（通过 raspi-config -> Interface Options -> 1-Wire 进行关闭）。

4. 在 /boot/cmdline.txt 文件末尾追加 isolcpus=3（与前一项之间用空格分隔），以提高显示实时性。

4.3 在 Raspberry Pi Pico 上的示例使用方法

4.3.1 Pico 与 RGB 点阵屏信号引脚对应

请按资料表格将 Pico 与 RGB LED 点阵屏信号输入端对应连接。

Label	Pins Description	Pico Pins	Label	Pins Description	Pico Pins
R1	R higher bit data	GP02	G1	G higher bit data	GP03
B1	B higher bit data	GP04	N	Ground	GND
R2	R lower bit data	GP05	G2	G lower bit data	GP08
B2	B lower bit data	GP09	LE	E line selection	GP22
LA	A line selection	GP10	LB	B line selection	GP16
LC	C line selection	GP18	LD	D line selection	GP20
CLK	clock input	GP11	LAT	latch pin	GP12
OE	output enable	GP13	GND	Ground	GND

4.3.2 示例程序使用步骤

1. 按引脚表将 Pico 与显示屏连接好。

2. 打开 Thonny Python IDE。

3. 在 Thonny 中通过 View -> Files 打开“文件”窗口。

4. 找到示例工程目录 Pico-RGB Matrix LED_64x64。

5. 将目录下所有文件和文件夹上传到 Pico。

6. 在 Pico 中双击打开 main.py。

7. 点击运行按钮即可运行示例。

4.4 在 Arduino Mega 上的示例使用方法

4.4.1 Arduino Mega 与 RGB 点阵屏信号引脚对应

请按资料表格将 Arduino Mega 与 RGB LED 点阵屏信号输入端对应连接。

Label	Pins Description	Arduino mega Pins	Label	Pins Description	Arduino mega Pins
R1	R higher bit data	D24	G1	G higher bit data	D25
B1	B higher bit data	D26	N	Ground	GND
R2	R lower bit data	D27	G2	G lower bit data	D28
B2	B lower bit data	D29	LE	E line selection	A4
LA	A line selection	A0	LB	B line selection	A1
LC	C line selection	A2	LD	D line selection	A3
CLK	clock input	D11	LAT	latch pin	D10
OE	output enable	D9	GND	Ground	GND

4.4.2 示例程序使用步骤

1. 按引脚表连接好电源线和信号线。

2. 打开示例工程目录 Arduino_Mega_RGB_Matrix_64x64。

3. 双击打开 Arduino_Mega_RGB_Matrix_64x64.ino。

4. 在 Arduino IDE 中点击“验证（Verify）”进行编译。

5. 编译通过后点击“上传（Upload）”将程序烧录到 Arduino Mega。

Ⅴ 资料资源

树莓派平台示例程序：

https://github.com/hzeller/rpi-rgb-led-matrix

Raspberry Pi Pico 与 Arduino Mega 示例程序可在配套资料包或产品 WIKI 中获取。

Ⅵ 附录

6.1 产品注意事项与维护

1. 请勿在通电状态下插拔本产品或与之连接的模块。

2. 使用前请仔细阅读并遵守产品上及说明书中的所有警示信息和使用指南。

3. 请保持产品干燥，如不慎溅水或浸入液体，请立即断电并彻底晾干后再使用。

4. 使用环境应具备良好的通风与散热条件，避免因高温导致器件损坏。

5. 请勿在多尘、污浊的环境中使用或存放本产品。

6. 避免在温度变化剧烈的环境中使用，以防止冷凝水对产品造成损害。

7. 搬运与安装过程中应轻拿轻放，避免跌落、撞击或剧烈震动。

8. 请勿使用有机溶剂或腐蚀性液体清洁产品表面。

9. 请勿自行拆卸或维修本产品，如产品出现故障，请联系本公司进行检测与维修。

6.1.2 维护说明

地址：中国广西桂林市七星区朝阳路 D-10-2 号民华科技信息孵化基地 9 号楼 9#-211 室

联系部门：售后维护部门

6.2 技术支持

技术支持时间（工作日）：香港时间 9:30–11:30，13:30–17:30

联系电话：0773-7799838

邮箱：gxshengui@163.com

更多信息请访问：seengreat.com
