RGB-Matrix-P3.0-64x32 矩阵屏

Ⅰ 产品概述

RGB 全彩 LED 点阵屏 64×32 像素，板载 2048 颗 RGB LED，点间距 3.0mm。

本产品为裸屏模组，可搭配 Raspberry Pi（树莓派）主板进行显示使用。如需多屏级联，请务必保证每一块屏的独立供电为 5V/2A。

Ⅱ 产品特点

  • 板载 64 × 32 = 2048 颗全彩显示 LED；
  • 3.0mm 点间距，可用于显示文字、动画以及彩色图像；
  • 板载两个 HUB75 接口，分别用于输入与输出，可实现多屏级联；
  • 提供基于 Raspberry Pi 的开源示例程序及使用教程，便于二次开发。

Ⅲ 产品参数

外形尺寸

192mm（长）× 96mm（宽）× 15mm（高）

像素分辨率

64 × 32

点间距（Pitch）

3.0mm

像素结构

1R1G1B

可视角度

≥160°

接口类型

HUB75

控制方式

同步控制

驱动方式

1/16 扫描

电源参数

5V / 2A

电源接口

VH4 座子

Ⅳ 使用说明

4.1 硬件接口连接说明

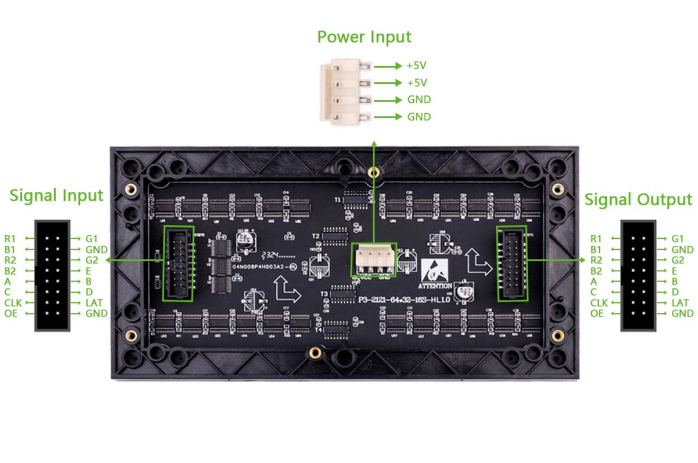

本产品主要与 Raspberry Pi（树莓派）主板配合使用，通过 HUB75 接口实现 RGB LED 矩阵屏的信号输入与输出。下图为接口示意：

figure4-1 Interface Diagram

树莓派与 RGB 矩阵屏信号输入端 HUB75 接口的引脚定义如下：

标记 引脚功能描述 BCM 编码
R1 R 高位数据 11
G1 G 高位数据 27
B1 B 高位数据 7
GND 地（GND） GND
R2 R 低位数据 8
G2 G 低位数据 9
B2 B 低位数据 10
E E 行选择 15
A A 行选择 22
B B 行选择 23
C C 行选择 24
D D 行选择 25
CLK 时钟输入 17
LAT 锁存（latch）信号 4
OE 输出使能 18
GND 地（GND） GND



连接时请严格按照上述引脚定义与树莓派 GPIO 引脚一一对应连接，以免因接线错误导致显示异常或损坏设备。

4.2 示例程序使用方法

本显示屏示例程序基于 GitHub 上的开源项目实现。请在已安装好操作系统的 Raspberry Pi 终端中，依次输入以下命令：

sudo git clone https://github.com/hzeller/rpi-rgb-led-matrix

cd rpi-rgb-led-matrix

sudo make

cd examples-api-use

sudo ./demo -D 9 --led-rows=32 --led-cols=64

关于示例程序的更多说明和参数配置，请仔细阅读项目根目录下的 “README.md” 文件。

4.3 示例程序使用注意事项

  1. 1）关闭板载音频：请编辑 /boot/config.txt，将其中与音频相关的配置修改为 dtparam=audio=off 。由于板载音频与 RGB 矩阵屏所需的定时电路存在资源冲突，两者无法同时正常工作。
  2. 2）请勿运行任何会并行占用同一组 GPIO 引脚的其他程序，以免造成冲突，导致显示异常。
  3. 3）禁用 1-Wire 接口：可通过命令 raspi-config 进入配置菜单，依次选择 “Interface Options” -> “1-Wire”，并将其禁用。

Ⅴ 资料与下载

开源项目及相关资料：

https://github.com/hzeller/rpi-rgb-led-matrix

Ⅵ 附录

6.1 产品注意事项与维护

6.1.1 使用注意事项

  • 请勿在产品通电状态下插拔模块或进行接线操作，以免造成功耗异常或损坏。
  • 请遵循产品上或文档中标明的所有警示语与使用说明。
  • 请保持产品干燥。如不慎被液体泼溅或浸入液体，请立即断电并彻底晾干后再使用。
  • 确保使用环境具有良好的通风与散热条件，避免因高温造成器件损坏。
  • 请勿在多尘或污浊的环境中使用或存放产品。
  • 避免在温度变化剧烈的环境中使用，防止冷凝造成器件损坏。
  • 请轻拿轻放，避免跌落、撞击或剧烈震动，以免损坏电路及元器件。
  • 请勿使用有机溶剂或腐蚀性液体清洁产品表面。
  • 请勿私自拆解或维修产品。如产品出现故障，请联系我司进行检测维修。未经授权的拆修可能会造成进一步损坏，此类损坏将不在质保范围内。
