1.3英寸LCD显示模块，240×240 SPI屏幕，ST7789控制器
现价：
¥
56.00

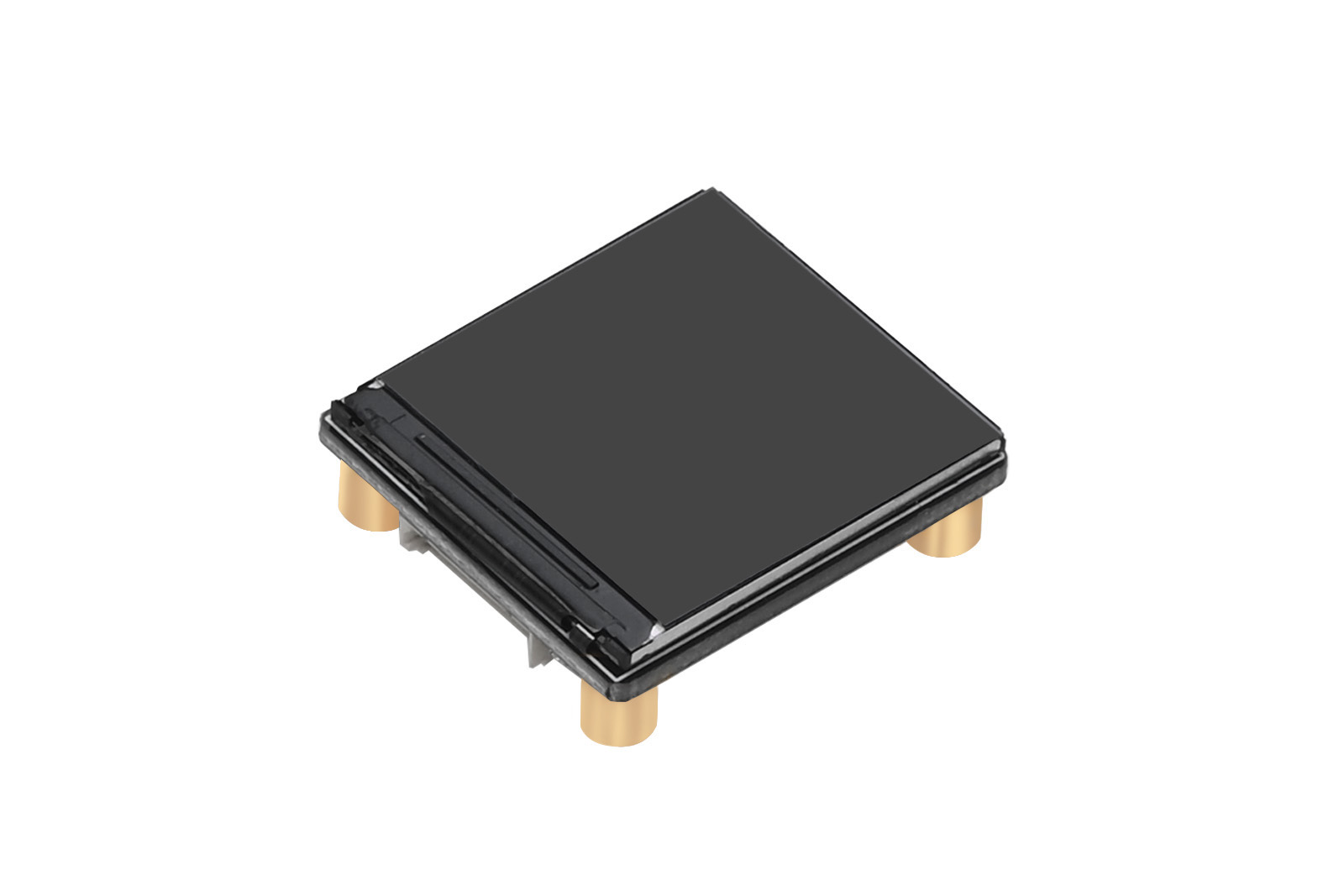

1.3英寸LCD显示模块
240×240 SPI屏幕，ST7789控制器
1.3英寸液晶显示屏模块是一款紧凑且高品质的屏幕，适用于各种DIY项目。该显示屏采用8针SPI接口，分辨率为240×240 ，由ST7789控制器驱动，确保运行流畅高效。它预焊有螺母铜柱，便于安装且稳定性好。
为树莓派和Arduino等平台提供示例代码。它可以绘制点、线、矩形和圆形，还能显示中英文图像和文字。具有更强的可玩性和DIY潜力 。
二、产品特点
-
内置ST7789控制器
-
分辨率达240×240
-
采用SPI接口，所需引脚更少
-
超紧凑尺寸，配有预焊接螺母，便于安装
-
为树莓派和Arduino开发板提供示例程序
三、产品规格
接口定义
|
规格 |
参数 |
|
型号 |
1.3INCH LCD HAT |
|
主控芯片 |
ST7789 |
|
工作电压 |
3.3V |
|
色彩显示 |
RGB 65K |
|
分辨率 |
240×240 |
|
通信接口 |
4线SPI |
|
安装孔直径 |
2.5mm |
|
显示区域尺寸 |
23.4mm（长）×23.4mm（宽） |
|
整体尺寸 |
29mm（长）×26mm（宽） |

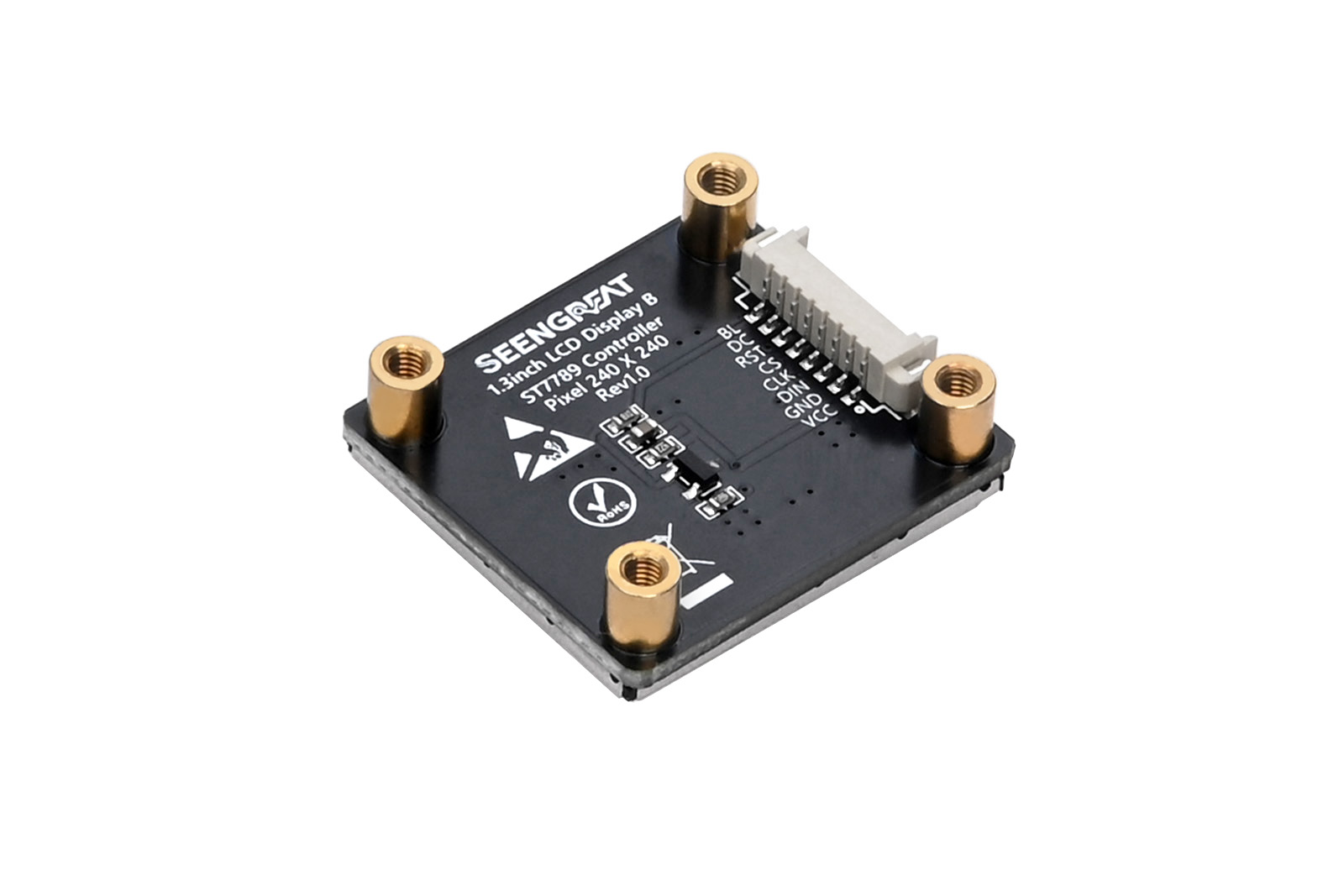

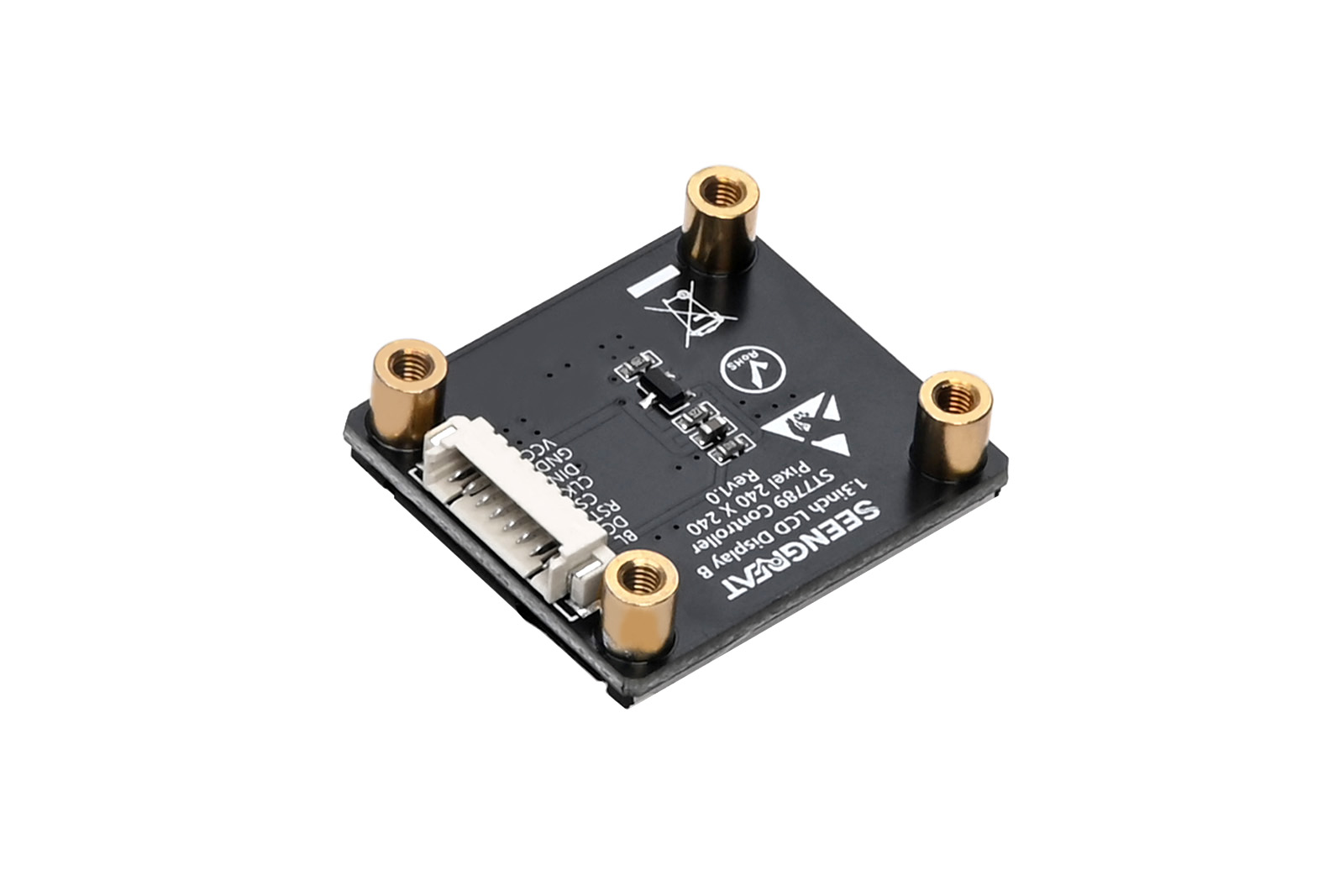

产品资源示意图
① M2.5固定螺母
② PH2.0-8P接口
内置 ST7789 显示驱动芯片
240x240分辨率，RGB 65K 显示色彩，清晰且色彩鲜艳的显示效果
即插即用
SPI通信接口，所需引脚较少，即插即用
连接说明
树莓派硬件连接
|
LCD 接口 |
引脚功能 |
BCM 编号 |
编号 |
|
VCC |
3.3V |
3.3V |
3.3V |
|
GND |
GND |
GND |
GND |
|
DIN |
MOSI |
10 |
14 |
|
CLK |
SCLK |
11 |
12 |
|
CS |
CE0 |
8 |
10 |
|
RST |
P2 |
27 |
2 |
|
DC |
P6 |
25 |
6 |
|
BL |
P5 |
24 |
5 |
Arduino硬件连接
|
LCD 接口 |
Arduino UNO引脚 |
|
VCC |
5V |
|
GND |
GND |
|
DIN |
D11 |
|
SCK |
D13 |
|
CS |
D10 |
|
RST |
D9 |
|
DC |
D8 |
|
BL |
D7 |
包装内容
①1.3英寸液晶显示屏B * 1
②MX1.25-8P 杜邦电缆
WIKI
型号 1.3inch LCD Display B
SKU 254170
品牌 SEENGREAT
SKU 254170
