2.42OLED屏 BW（B) 128 x 64像素 单色 黑白 支持SPI/I2C通信
现价：
¥
65.00
2.42英寸OLED屏
128 x 64像素 单色 黑白 支持SPI/I2C通信
本产品为2.42英寸的OLED屏拓展模块，适用于Raspberry Pi系列主板、Arduino、STM32、ESP32等，我们提供树莓派的C和Python版本例程，以及Arduino、STM32和ESP32版本例程，例程可实现点、线、矩形、圆的绘画，还可进行英文数字字符以及图片的显示。
产品特性
- 128 x 64像素
- 支持SPI / I2C通信，搭配选择开关，可自由切换
- 板载电平转换芯片，可兼容 3.3V 和 5V 单片机接口
- 提供可用于 Raspberry Pi、 Arduino、STM32、ESP32开发板的开源示例程序
产品参数
|
尺寸 |
B款：62.1mm(长) x 39.2mm(宽) |
|
像素 |
128 x 64 |
|
显示颜色 |
黑白 |
|
电平转换芯片 |
TXS0108EPWR |
|
信号接口 |
SPI / I2C |
|
供电电压 |
3.5V/5V |
|
OLED显示区域 |
55.01mm (W)* 27.49mm (H) |
|
驱动芯片 |
SSD1309 |

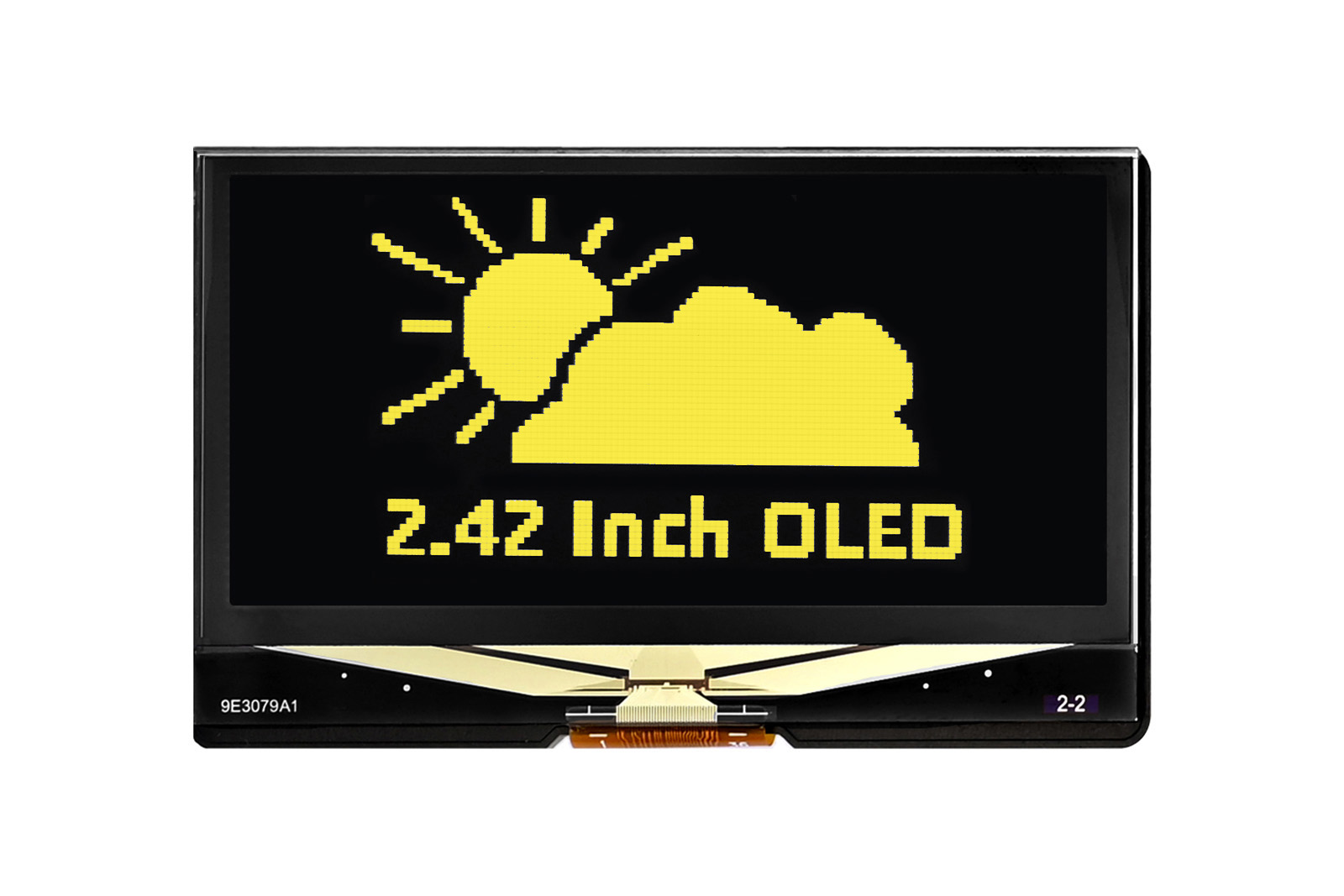

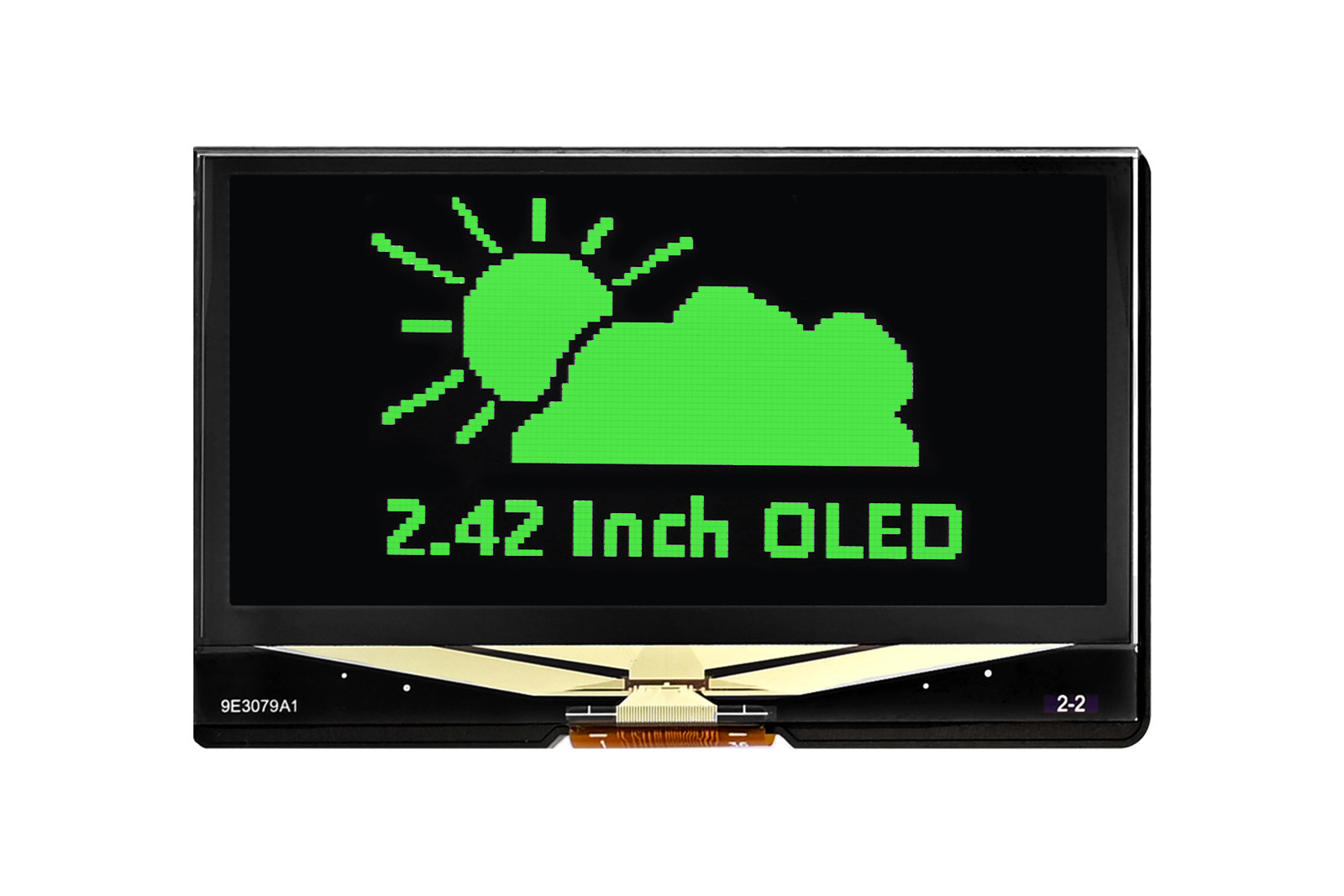

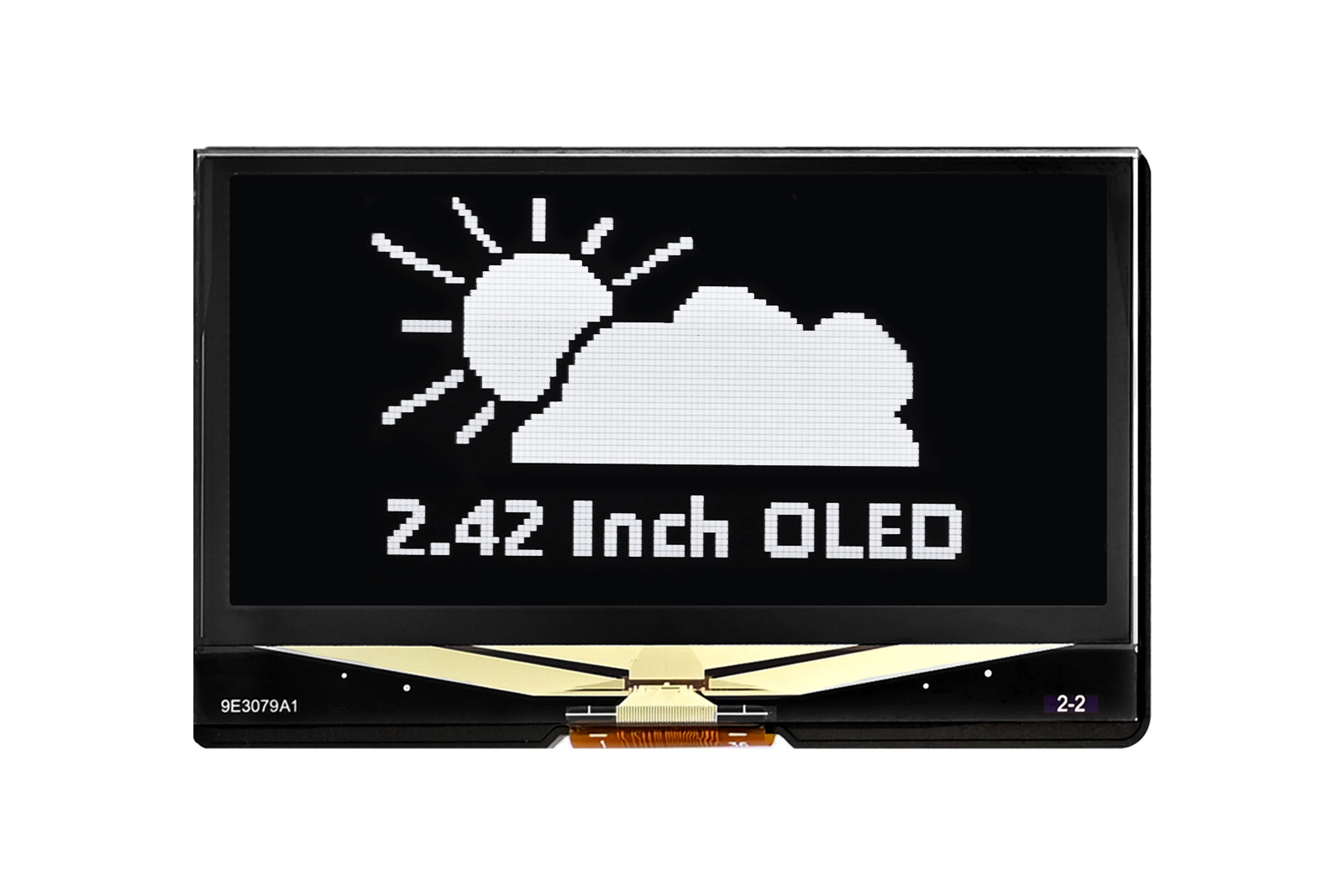

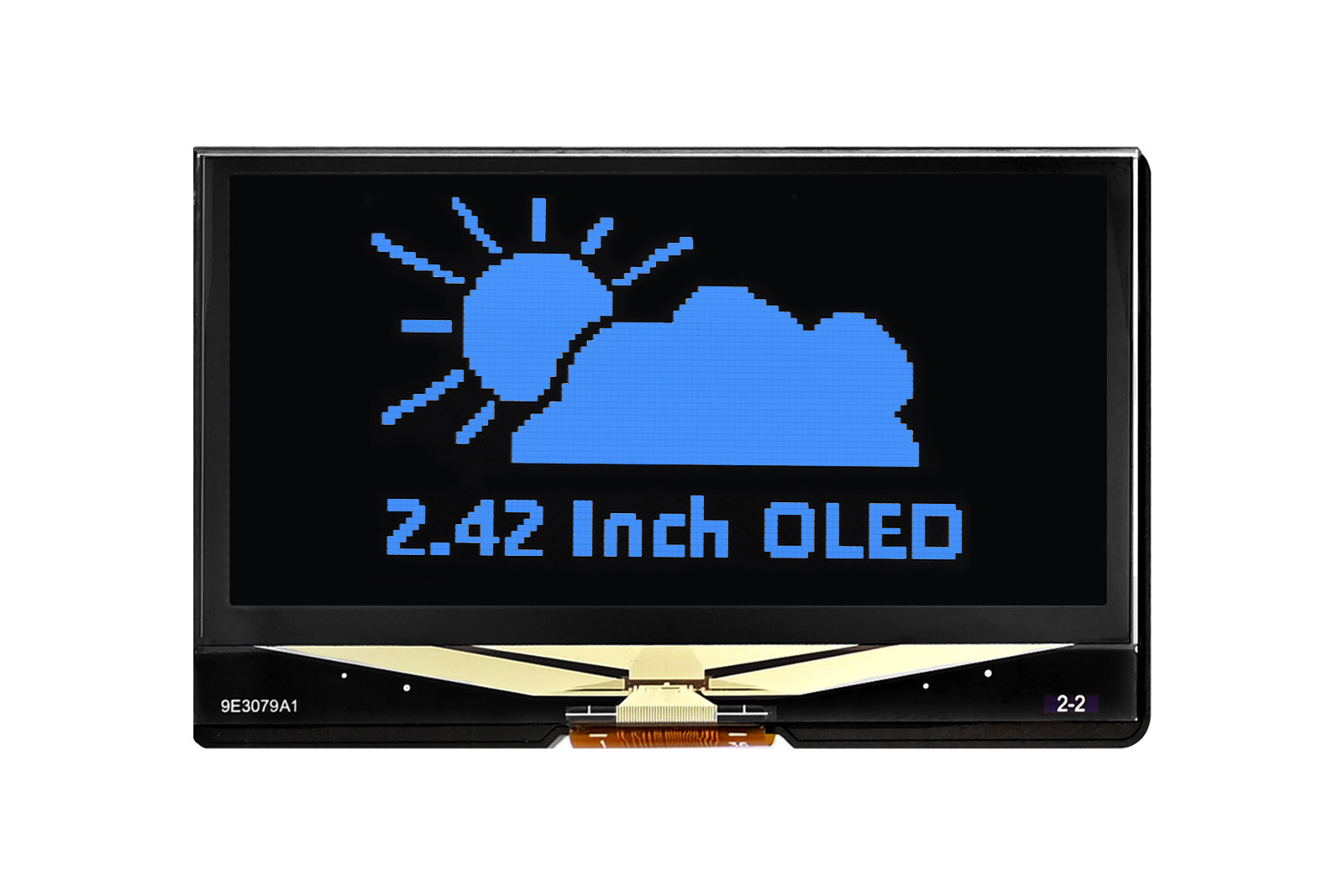

有多种颜色可供选择
接口定义

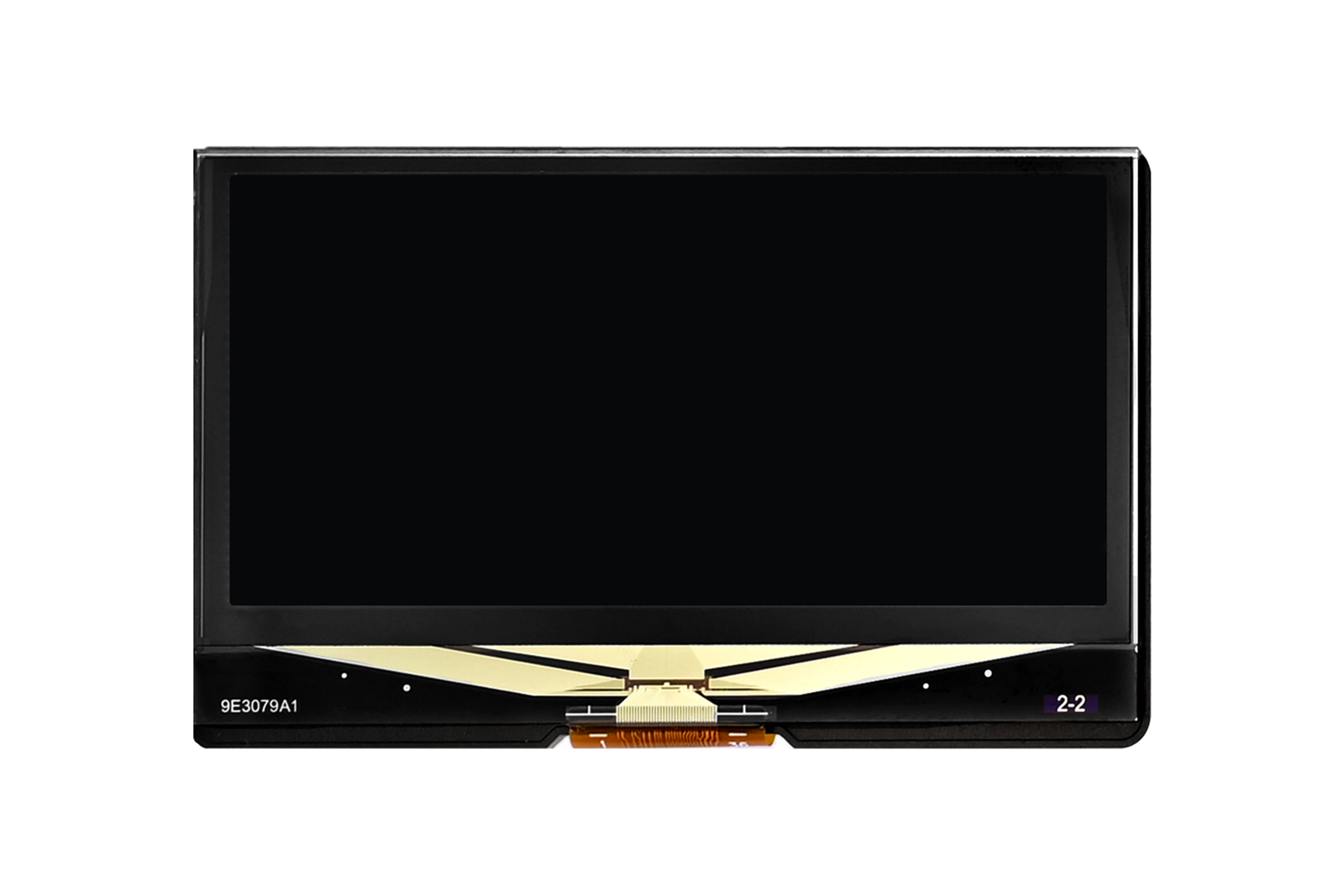

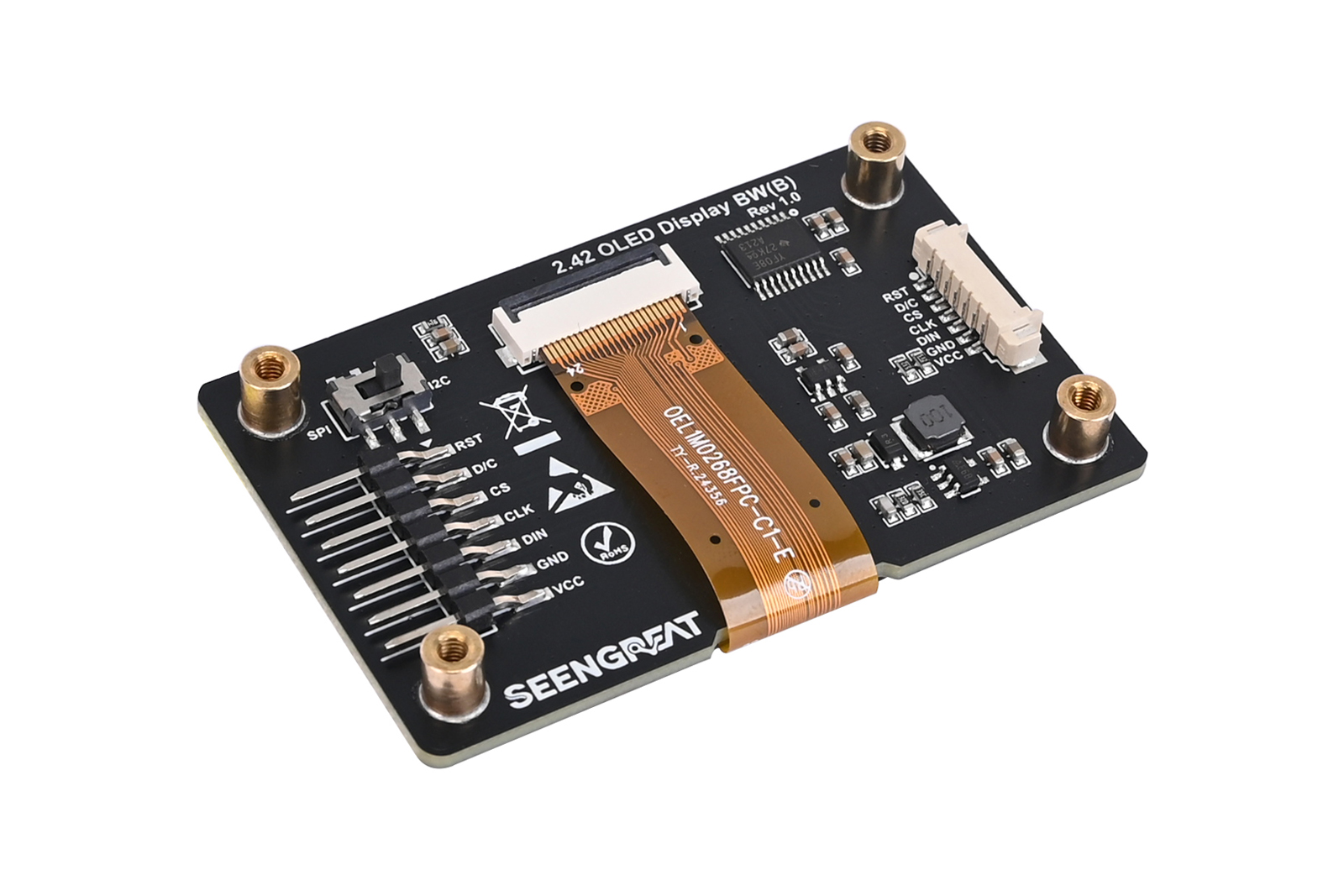

产品展示

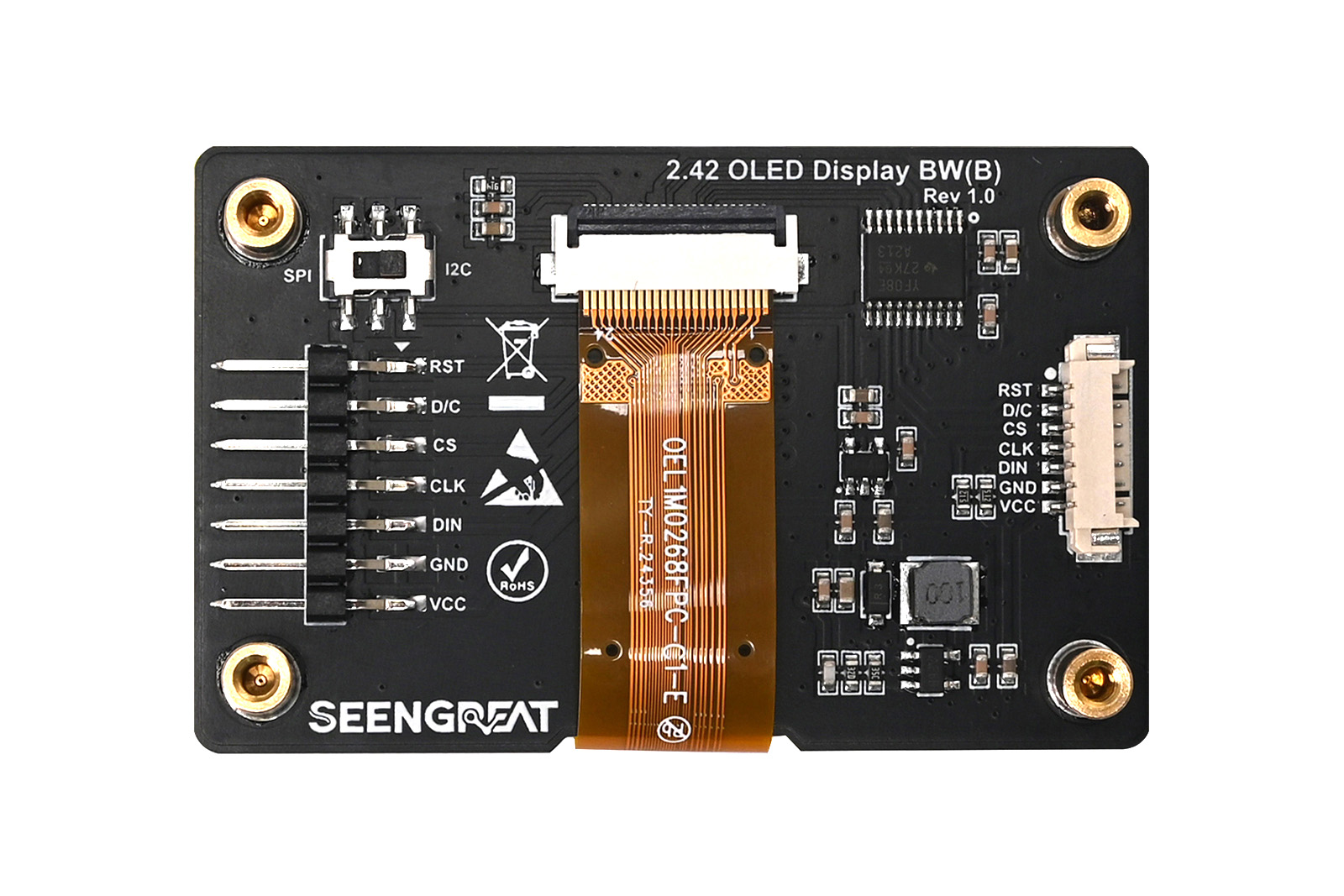

资源概述
①SPI/I2C通信方式选择开关
②OLED屏连接器
③电平转换芯片TXS0108
④SPI/I2C控制接口1.25mm间距连接器
⑤SPI/I2C控制接口2.54mm间距排针
接口定义
| VCC |
电源正（3.3V/5V） |
|
GND |
电源地 |
|
DIN |
SPI主输出从输入 / I2C 数据线 |
|
CLK |
SPI串行时钟 / I2C 时钟线 |
|
CS |
片选引脚（低电平有效） |
|
D/C |
数据/命令控制引脚（高电平表示数据，低电平表示命令） |
|
RST |
外部复位引脚（低电平复位） |

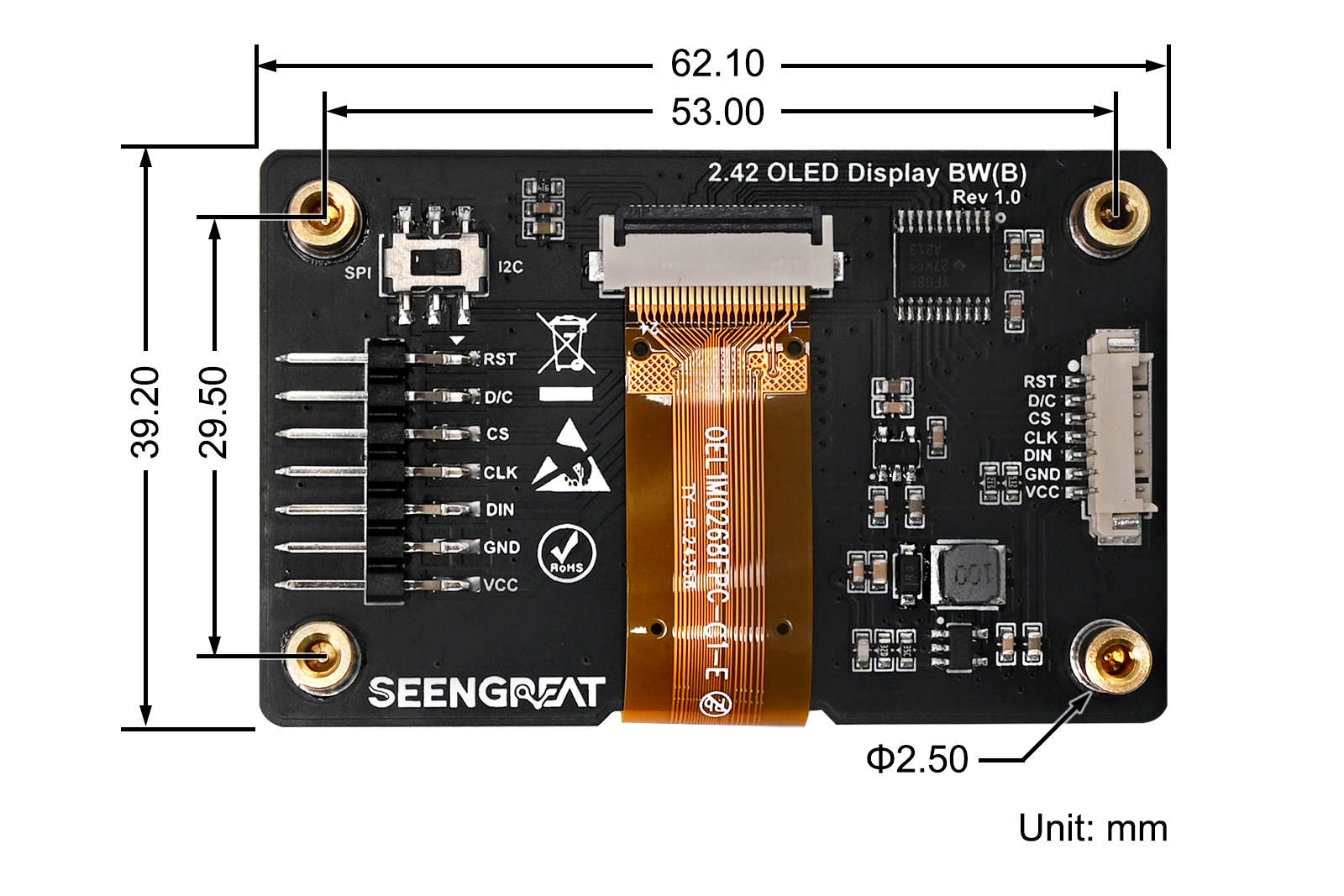

产品尺寸
配件清单
①2.42英寸OLED显示屏BG（B）×1
②GH1.25 7PIN 连接线 20cm × 1
WIKI
型号 2.42 OLED Display BW (B)
SKU 4102XX
品牌 SEENGREAT
SKU 4102XX
品牌 SEENGREAT
