2英寸ST7789V液晶显示屏 240×320分辨率 SPI TFT屏幕
现价：
¥
68.00

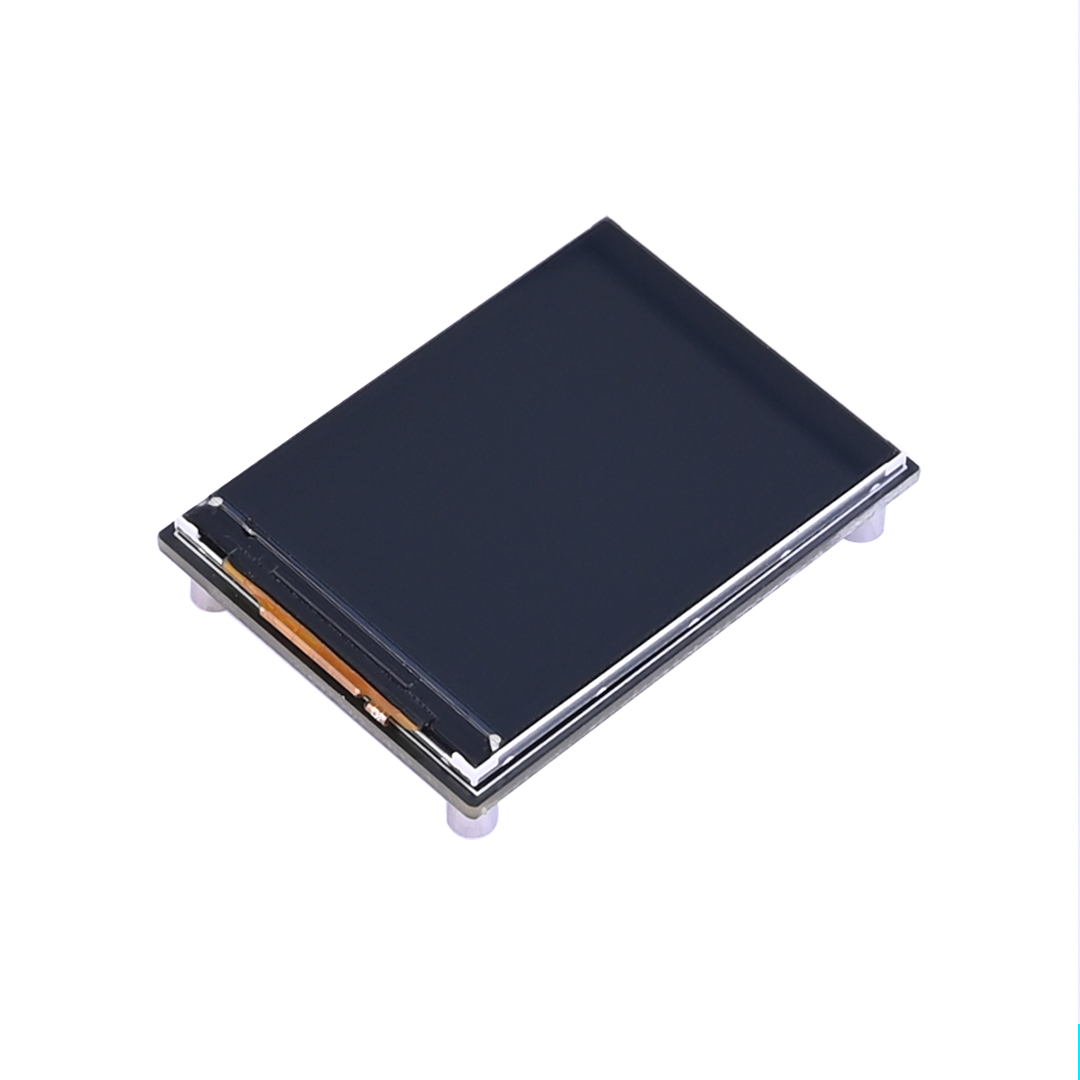

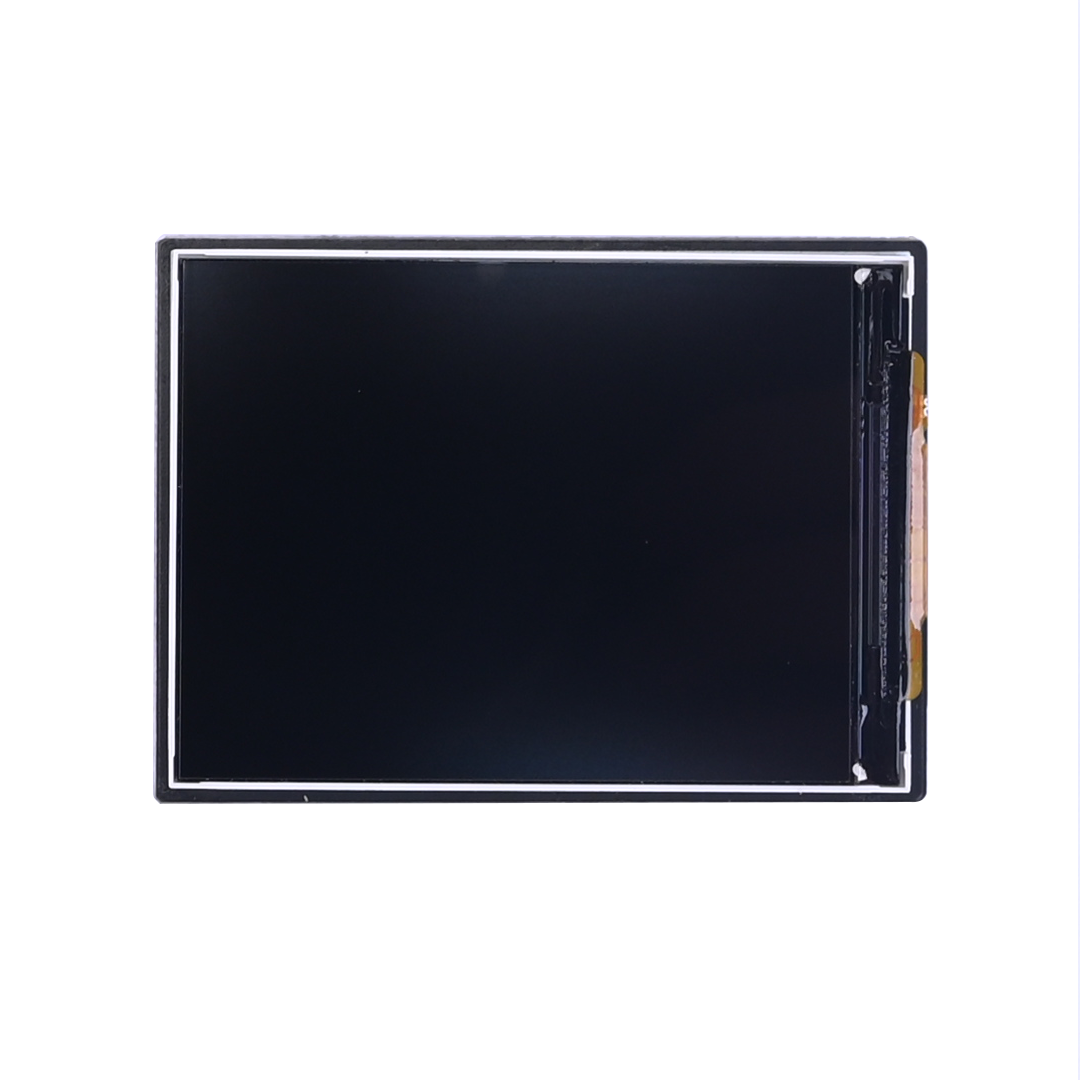

2英寸液晶显示屏（240×320分辨率 SPI TFT屏幕）
内置ST7789V控制器，提供适用于Raspberry Pi、C语言和Arduino的演示代码
这款液晶显示屏采用2英寸TFT面板，分辨率达320×240像素。内置ST7789V控制器并配备SPI控制接口，同时提供适用于树莓派的C语言和Python示例程序，以及Arduino开发板的配套代码。这些示例程序不仅能实现点、线、矩形和圆形的绘制功能，还支持中英文字符显示及图像呈现。
产品特点
- 240×320 分辨率；
- SPI接口及较少的引脚占用；
- 屏幕内置了一个 ST7789V控制器；
- 提供适用于 Raspberry Pi和 Arduino 开发板的开源演示代码用于使用。
规格说明
|
规格 |
50mm (长) * 37mm (宽) |
|
分辨率 |
240*320 |
|
显示颜色 |
RGB，65K Colors |
|
控制芯片 |
ST7789V |
|
背光控制 |
LED |
|
信号接口 |
SPI |
|
供电电源 |
5V/3.3V |
SPI接口及较少的引脚占用
可以连接到Raspberry Pi /VisionFive 2/ Arduino /STM 32等主控制板

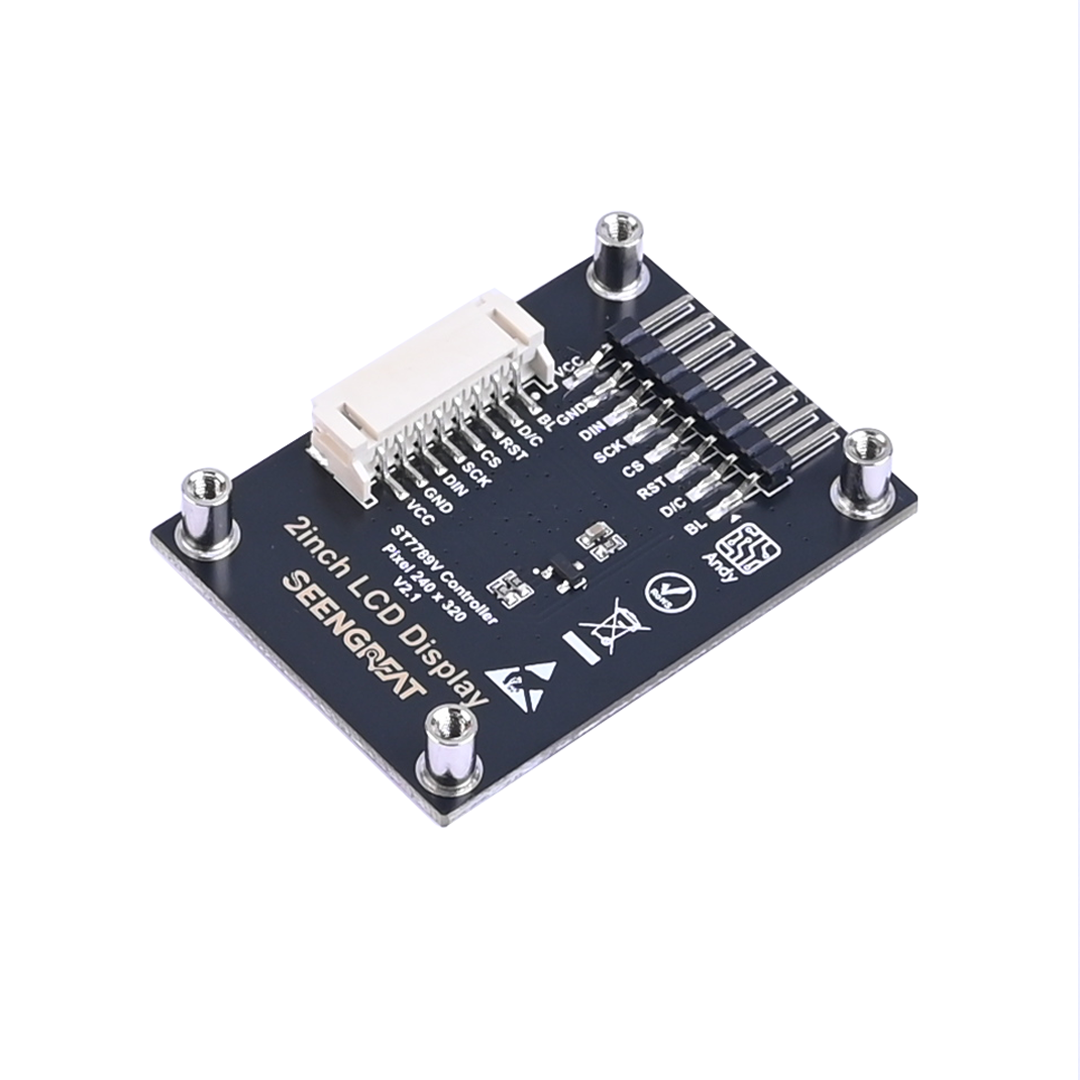

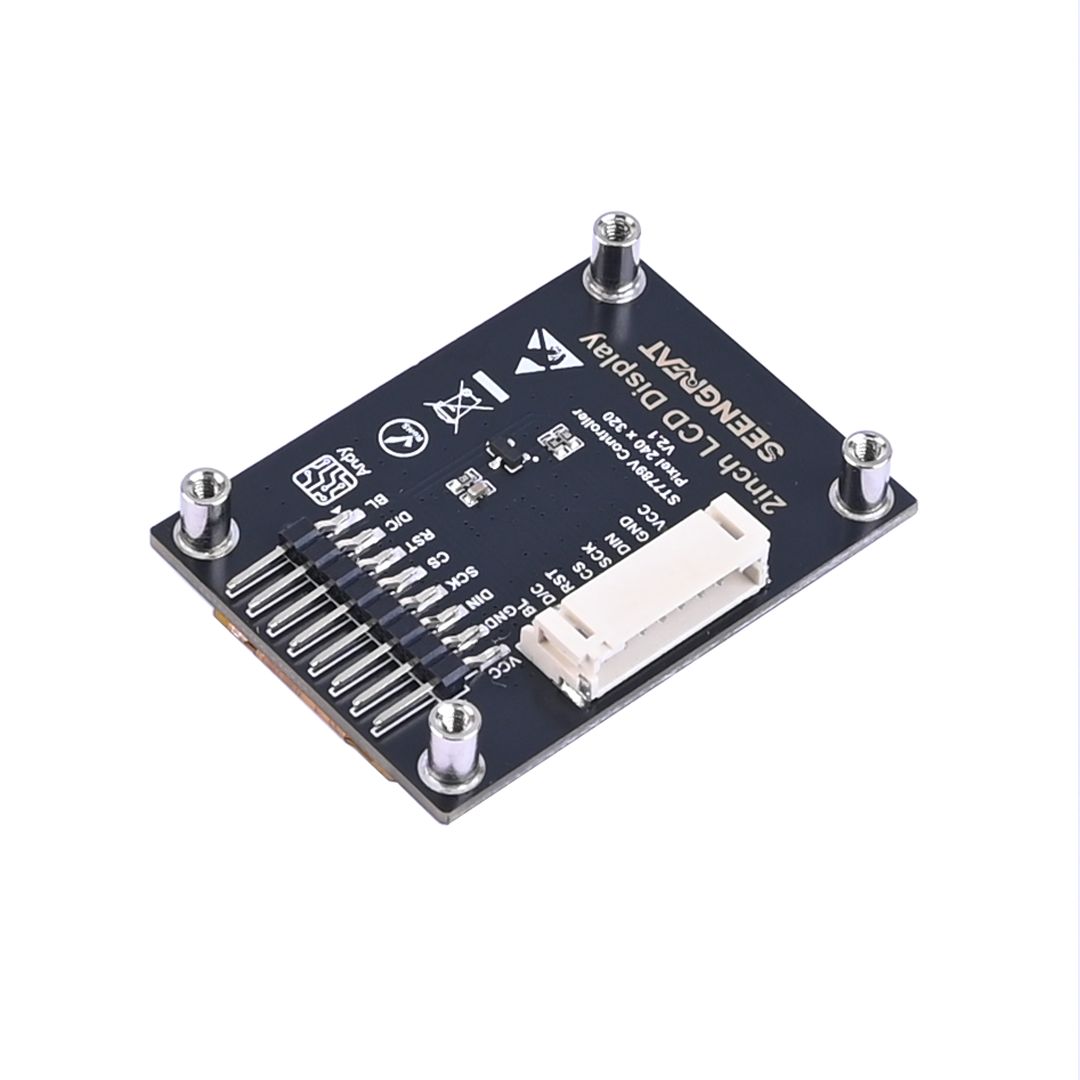

优质金属边框
金属边框比起塑料边框更能有效地防止外部的物理冲击和碰撞，避免显示组件受损，提高显示屏的耐用性和稳定性
它能够绘制点、线、矩形、并能以中文和英文显示图片及文字

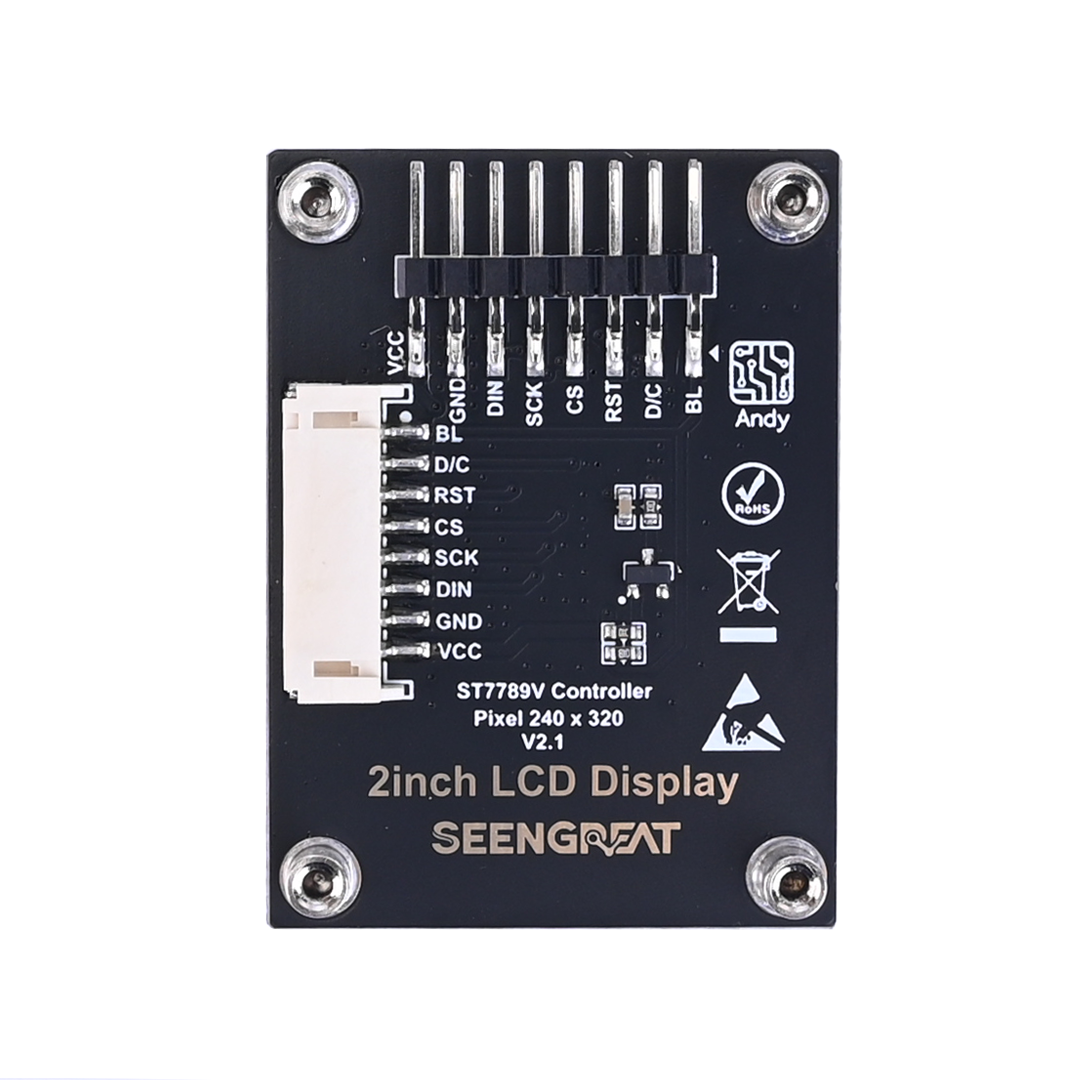

模块接口定义
|
VCC |
3.3V&5V |
|
GND |
地线/接地 |
|
DIN |
SPI数据输入 |
|
SCK |
SPI时钟输入 |
|
CS |
SPI片选（低电平有效） |
|
RST |
显示屏复位（低电平复位） |
|
DC |
数据/命令控制引脚（高电平为数据，低电平为命令） |
|
BL |
背光控制 |
树莓派示例程序用法
在树莓派示例程序中，引脚是通过wiringPi编号定义的。以下是将LCD接口连接到树莓派板的引脚配置表：
|
LCD接口 |
BCM编号 |
wiringPi编号 |
BOARD 编号 |
|
VCC |
3.3V |
3.3V |
3.3V |
|
GND |
GND |
GND |
GND |
|
DIN |
MOSI |
12 |
19 |
|
CLK |
SCLK |
14 |
23 |
|
CS |
CE0 |
10 |
24 |
|
RST |
22 |
3 |
15 |
|
DC |
25 |
6 |
22 |
|
BL |
24 |
5 |
18 |
Arduino UNO 示例程序用法
硬件接口配置说明
|
LCD Interface |
Arduino Interface |
|
VCC |
5V |
|
GND |
GND |
|
DIN |
D11 |
|
SCK |
D13 |
|
CS |
D10 |
|
RST |
D9 |
|
DC |
D8 |
|
BL |
D7 |
产品尺寸
应用说明

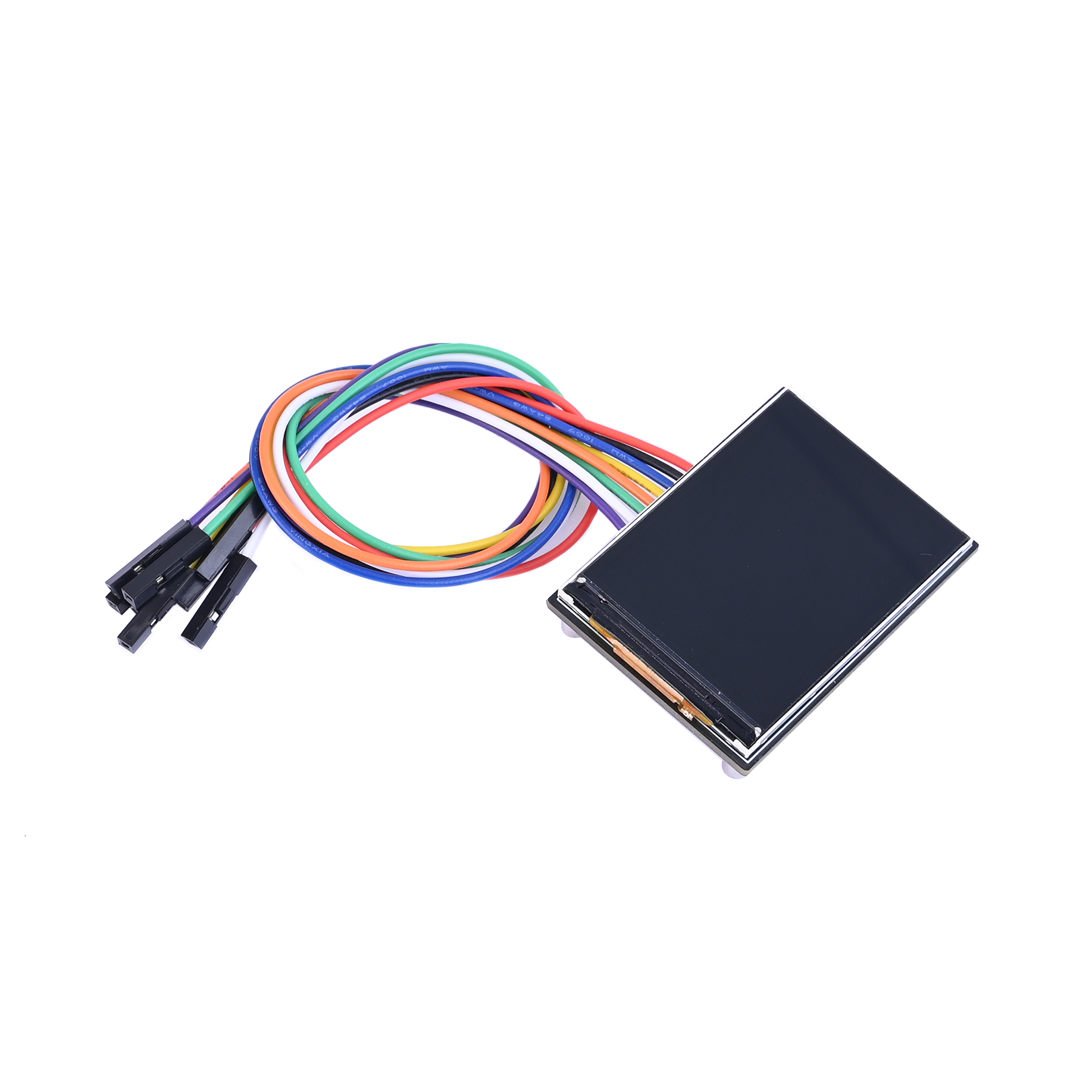

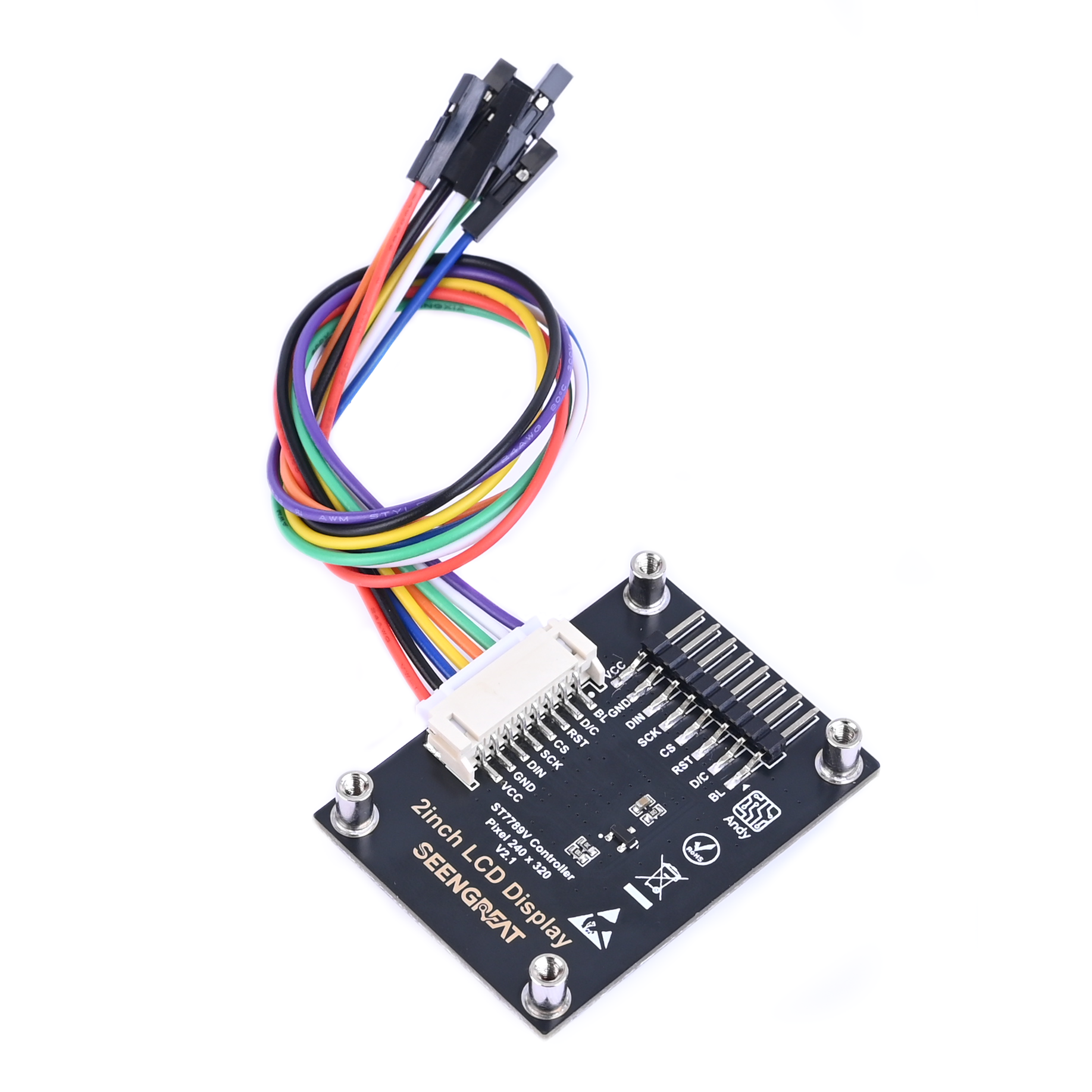

包装内容
-
2英寸液晶显示模块x1
-
配件包
WIKI
型号 2inch LCD Display B
SKU 402360
