2.7英寸电子纸显示屏 低功耗，宽视角，SPI控制接口，两个按钮和两个LED，引脚占用少
现价：
¥
125.00

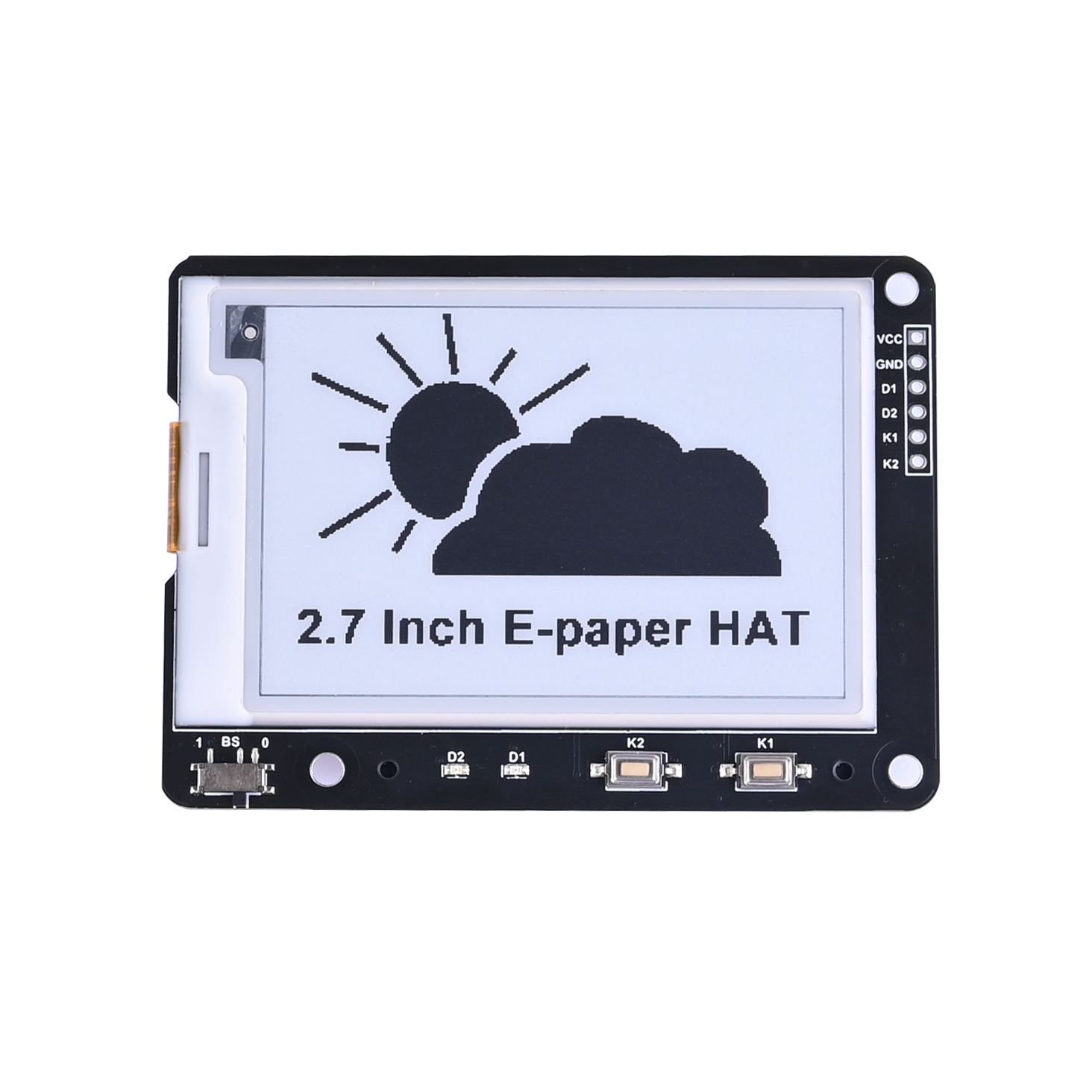

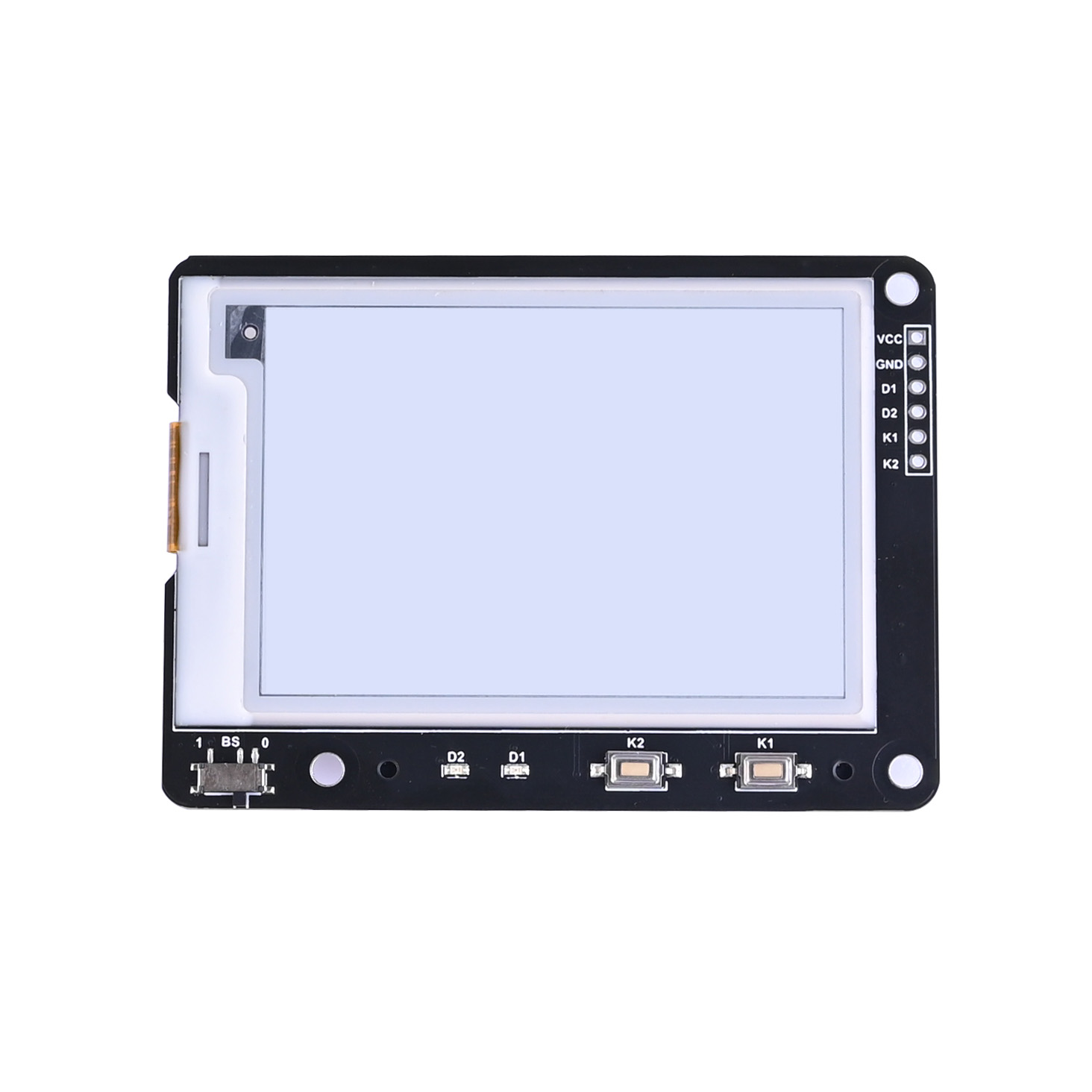

2.7英寸电子纸显示屏
低功耗，宽视角，可显示2种颜色（黑白）
本产品是一款2.7英寸电子墨水屏扩展模块，基于树莓派40PIN接口设计，适用于树莓派系列主板。 我们提供树莓派的C和Python版本演示码，并预留SPI控制接口，方便Arduino、STM32等主控板。 我们还提供Arduino、STM32、ESP32版本演示码，可实现图片显示、英文和数字字符显示，以及点、线、 矩形，圆形绘图。
产品特点
- 176 * 264 像素 板载电压转换器，可兼容 3.3V 和 5V MCU
- 基于树莓派 40PIN GPIO 接头设计，适用于树莓派系列主板
- 预留SPI通讯接口，方便连接Arduino/STM32等控制板
- 开源演示代码可用于 Raspberry Pi、Raspberry Pi Pico、Arduino、STM32、ESP32 开发板
产品规格
|
大小 |
65mm(长) x 30mm宽) |
|
像素 |
264 x 176 |
|
显示颜色 |
单色（黑白） |
|
电压转换器 |
TXS0108EPWR |
|
信号接口 |
SPI |
|
供应电压 |
3.3V/5V |
|
显示区域 |
38.19mm (宽) x 57.29mm (高) |
|
局部刷新 |
0.42S (4线SPI状态) |
|
全局刷新 |
3S (4线SPI状态) |

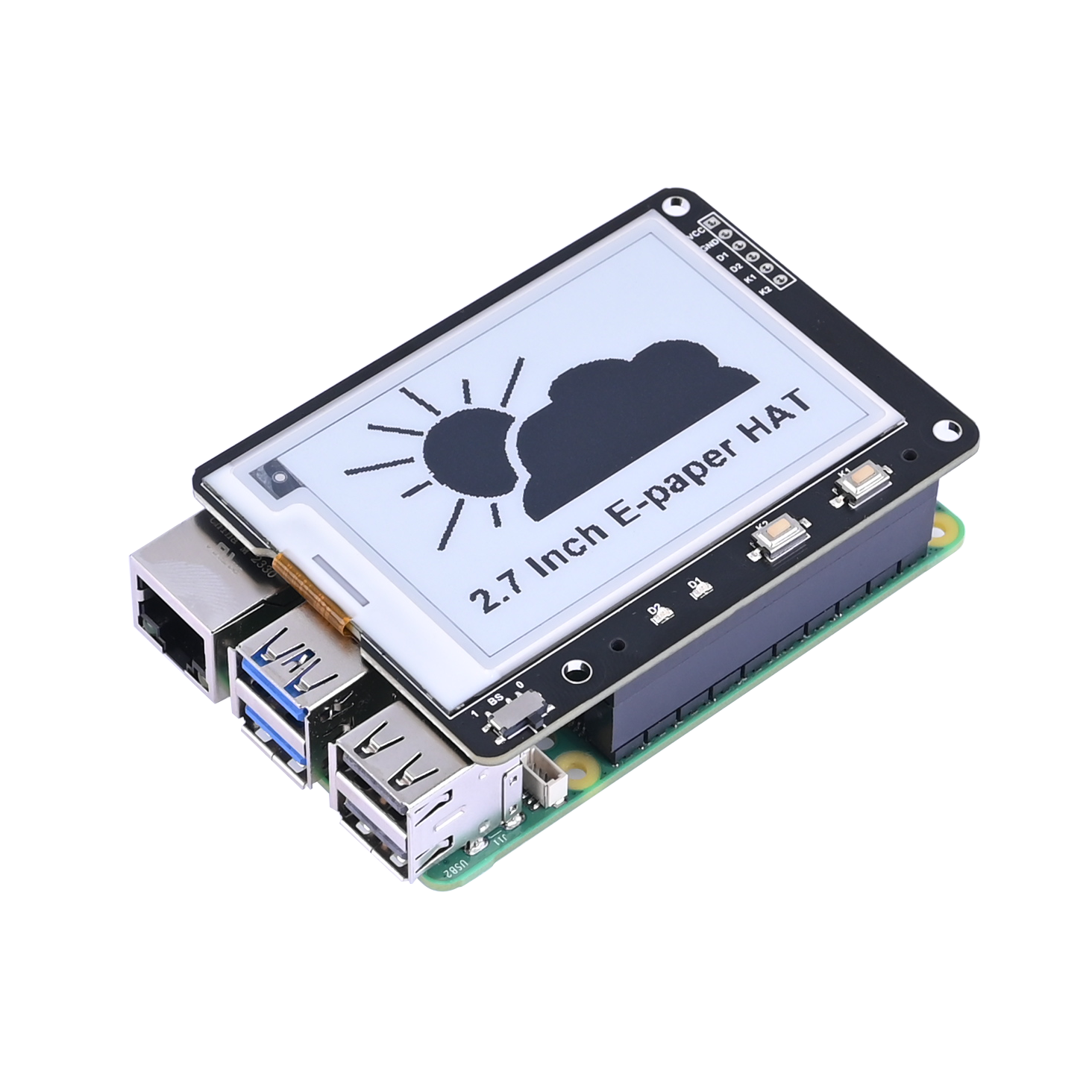

基于树莓派 40PIN GPIO 接头设计，适用于树莓派系列主板
预留SPI通讯接口，方便连接Arduino/STM32等控制板
阳光下可读
这种电子纸显示器可以直接读取，不像液晶屏需要亮度调节或背光才能读取， 可以更好地保护眼睛和身体健康。

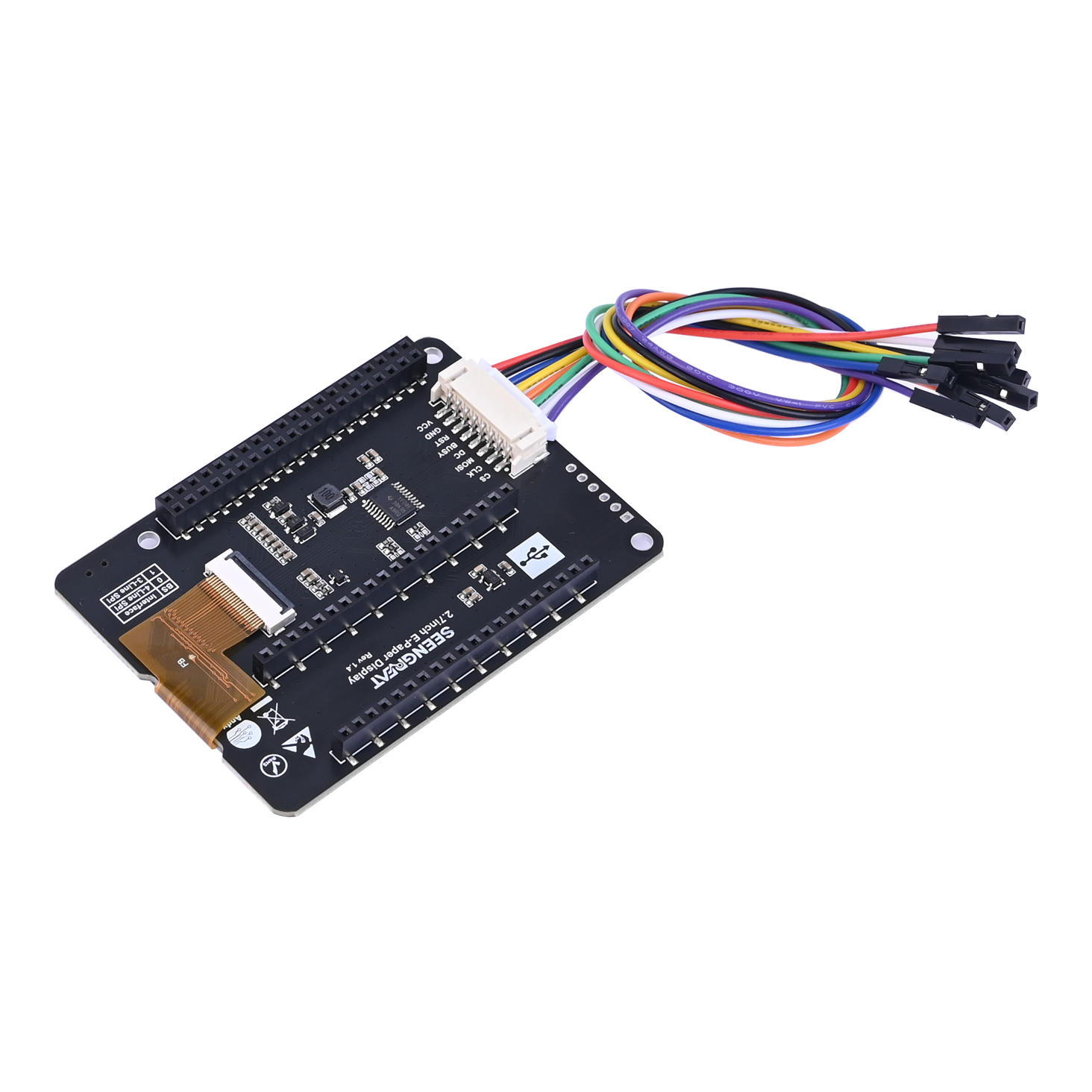

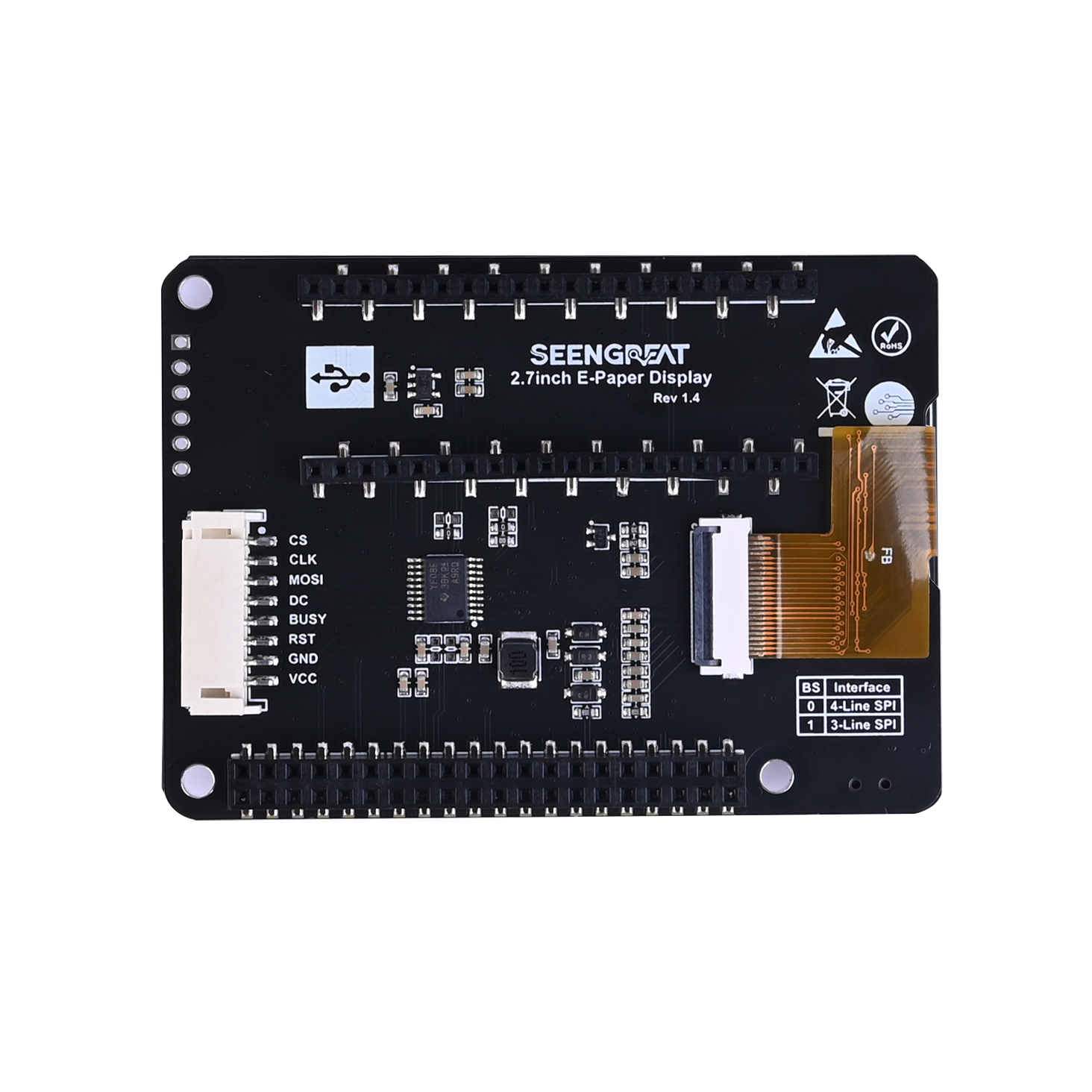

资源概述
①备用 LED 和按钮扩展引脚②两个用户按钮③两个用户 LED④SPI 线号选择开关⑤Raspberry Pi Pico 接头
⑥E-Ink 显示连接器⑦Raspberry Pi 40PIN 接头⑧预留 SPI 接头
接口定义
|
电子墨水显示屏 |
WiringPi编号 |
BCM 编号 |
|
VCC |
3.3V |
|
|
GND |
GND |
|
|
BUSY |
P5 |
24 |
|
RSTN |
P0 |
17 |
|
D/C |
P6 |
25 |
|
SDA |
MOSI/P12 |
10 |
|
SCL |
SCLK/P14 |
11 |
|
CSB |
CE0/P10 |
8 |
|
D1 |
7 |
4 |
|
D2 |
1 |
18 |
|
K1 |
2 |
27 |
|
K2 |
3 |
22 |
产品尺寸
应用
包装内容

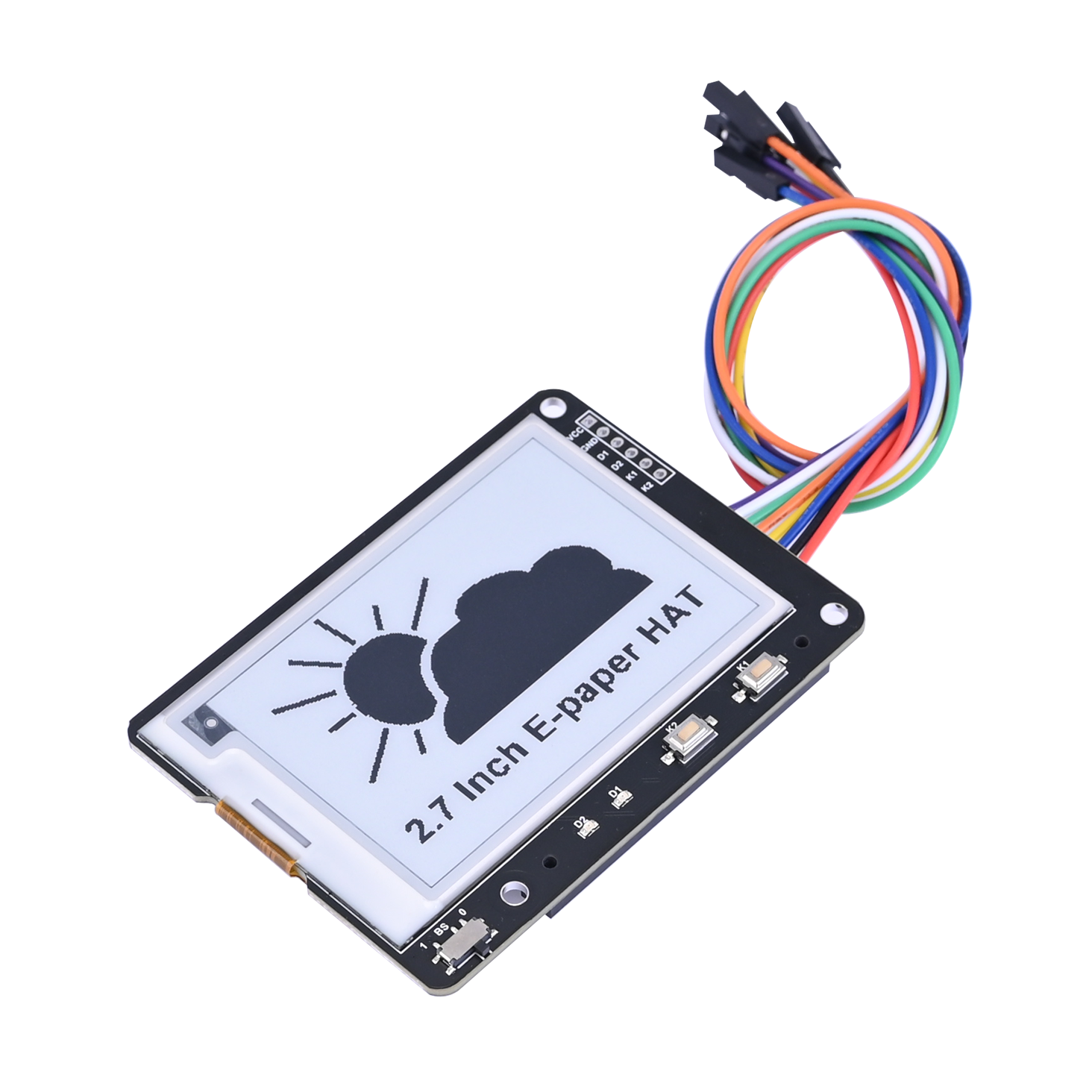

①2.7 英寸电子纸显示屏 x 1
②PH2.0 8PIN 连接线 20cm x 1
③2.54mm 2x20P 母头 x 1
④螺丝包 x1
WIKI
型号 2.7inch E-Paper Display
SKU 402345
品牌 SEENGREAT
SKU 402345
品牌 SEENGREAT
