2.9英寸电子纸显示屏 296*128像素，刷新快，功耗低，护眼，宽视角，高对比度，单色电子纸电子标签

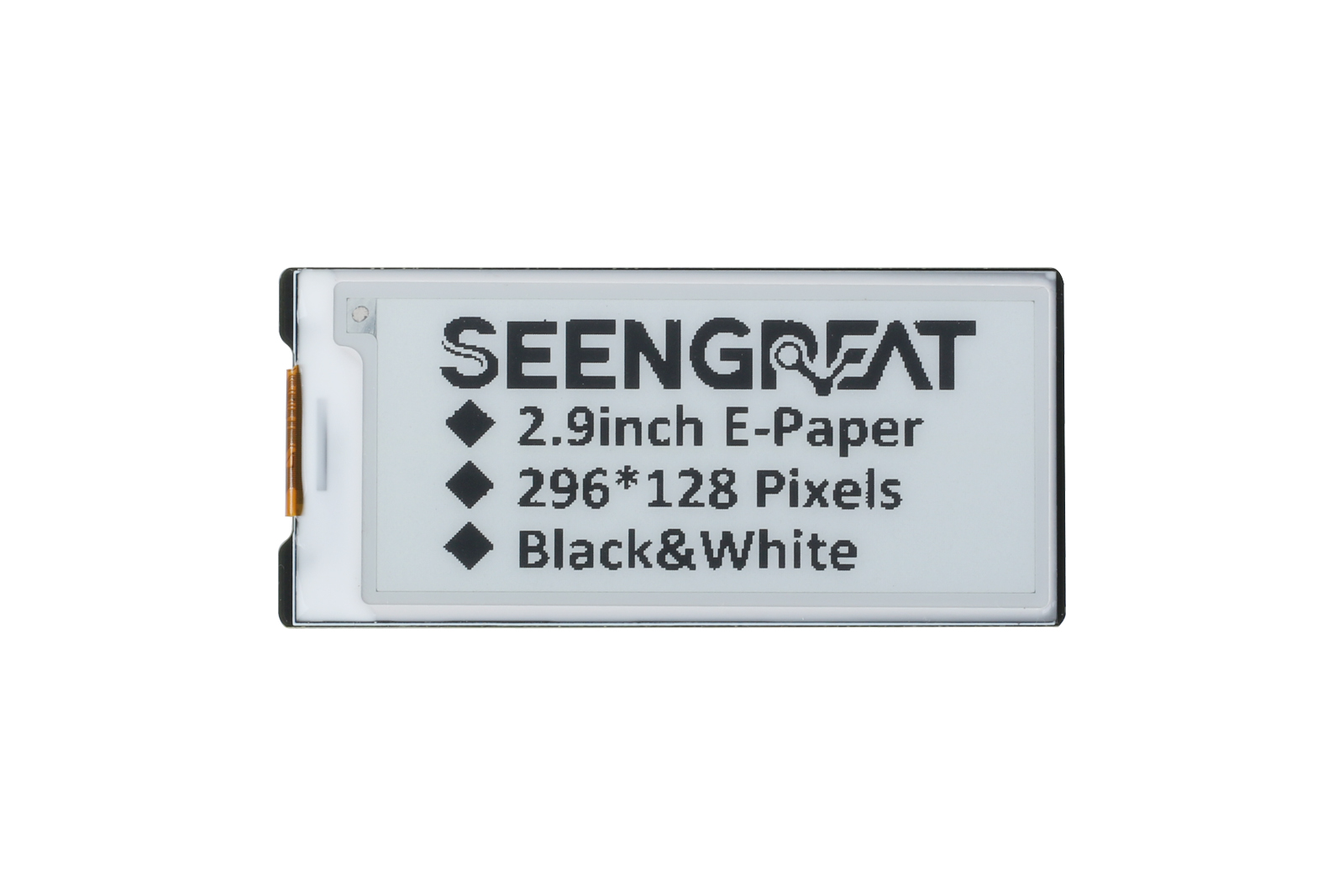

2.9英寸电子纸显示模块
2.9英寸电子墨水屏，296*128像素，刷新快，功耗低，护眼，宽视角，高对比度，单色电子纸电子标签。
本产品是一款2.9英寸电子墨水显示扩展模块，适用于树莓派系列主板、Arduino、STM32等。 我们提供 C 和 Python 版本Raspberry Pi 的演示代码，以及 Arduino 和 STM32 版本演示代码。 演示代码还可以实现点、线、矩形、圆形等的绘制作为英文字母数字字符和图像的显示
产品特点
- 296*128 像素
- SPI 接口，需要相对较少的引脚占用
- 板载电平转换器芯片，兼容 3.3V 和 5V 微控制器接口
- 为 Raspberry Pi、Arduino 和 STM32 开发板提供开源示例程序
产品规格
|
尺寸 |
82mm (长) * 38mm (宽) |
|
螺丝大小 |
M2.5 |
|
像素 |
296*128 |
|
显示颜色 |
单色 |
|
电平转换芯片 |
TXS0108EPWR |
|
信号接口 |
SPI |
|
供应电压 |
5V/3.3V |
|
显示区域 |
66.9mm (高) * 29mm (宽) |
|
灰度 |
4 |
|
全局刷新时间 |
3S |
|
快速刷新时间 |
1.5S |
|
局部刷新时间 |
0.3S |
|
功耗 |
9mW |
|
待机功耗 |
0.003mW |

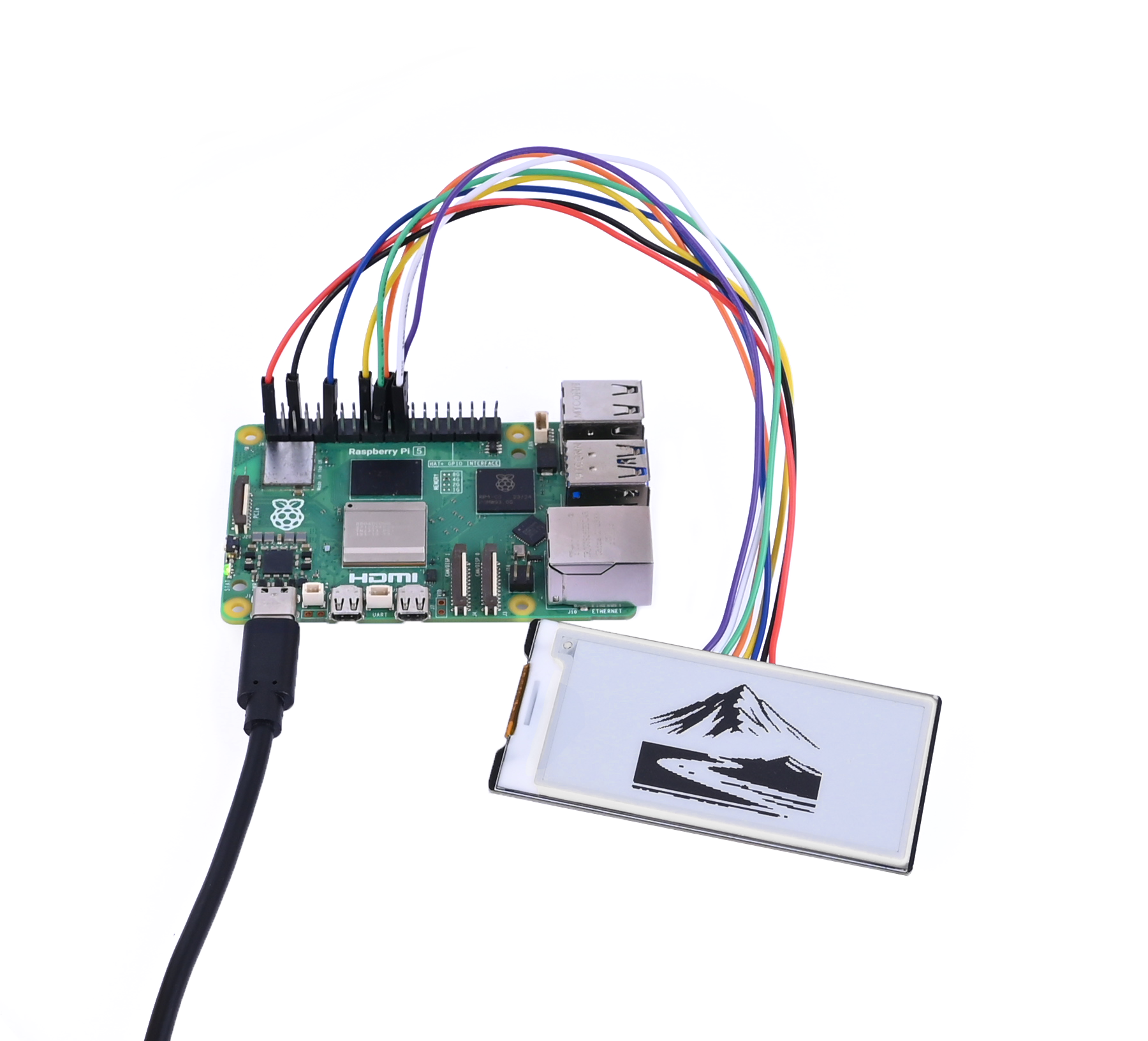

易于连接和组装
SPI接口，占用引脚相对较少，易于与其他控制器板（如树莓派/Jetson系列/Arduino/STM32等）连接。
阳光下可读
这种电子纸显示器可以直接读取，不像液晶屏需要亮度调节或背光才能读取,可以更好地保护眼睛和身体健康。

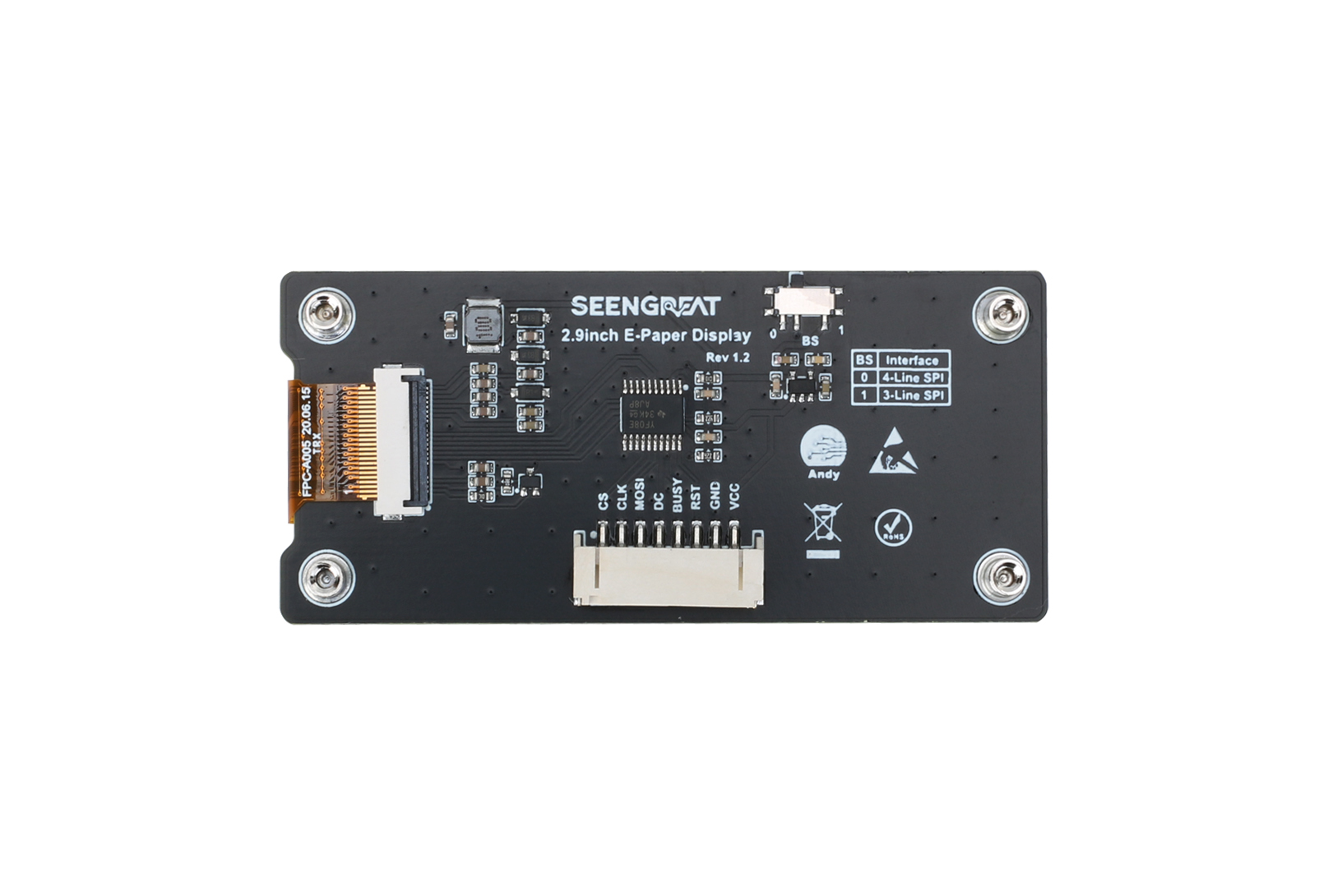

资源概况
①2.9英寸电子墨水屏②电子墨水屏连接器③SPI控制接口连接器
④电平转换芯片TXS0108⑤SPI线号选择开关
接口定义
|
电子墨水屏幕界面 |
wiringPi 编码 |
BCM 编码 |
|
VCC |
|
|
|
GND |
|
|
|
RST |
P0 |
17 |
|
BUSY |
P5 |
24 |
|
D/C |
P6 |
25 |
|
MOSI |
MOSI/P12 |
10 |
|
CLK |
SCLK/P14 |
11 |
|
CS |
CE0/P10 |
8 |
产品尺寸
应用
SEENGREAT的电子纸显示器可以在各种公共环境中找到，包括零售店、公司大楼、医疗保健和物流。这商务数字化转型提高了价格敏捷性和精确性、 商店效率以及员工与购物者的联系。信息受到持续监控 确保不会再错过任何产品更改，在几分钟内调整产品价格以与全天购物者趋势相关联。 这款 2.9 英寸单色电子纸显示屏用于价格标签、货架标签、工业仪器、手持设备、公共信息系统和数字 标牌设备，加上货运集装箱贴标、车间输送系统、仓储作等。
包装内容
- 2.9 英寸电子纸显示屏 x 1
- PH2.0 8PIN 连接器电缆 20cm × 1
WIKI
SKU 402281
品牌 SEENGREAT
