M.2 NVMe 以太网供电扩展板+ 免驱动，即插即用,高速存储扩展,单线供电+网络
适用于 Pi 5 的 M.2 NVMe M-Key PoE+ HAT
基于HAT标准设计，支持Gen2/Gen3，免驱动，即插即用

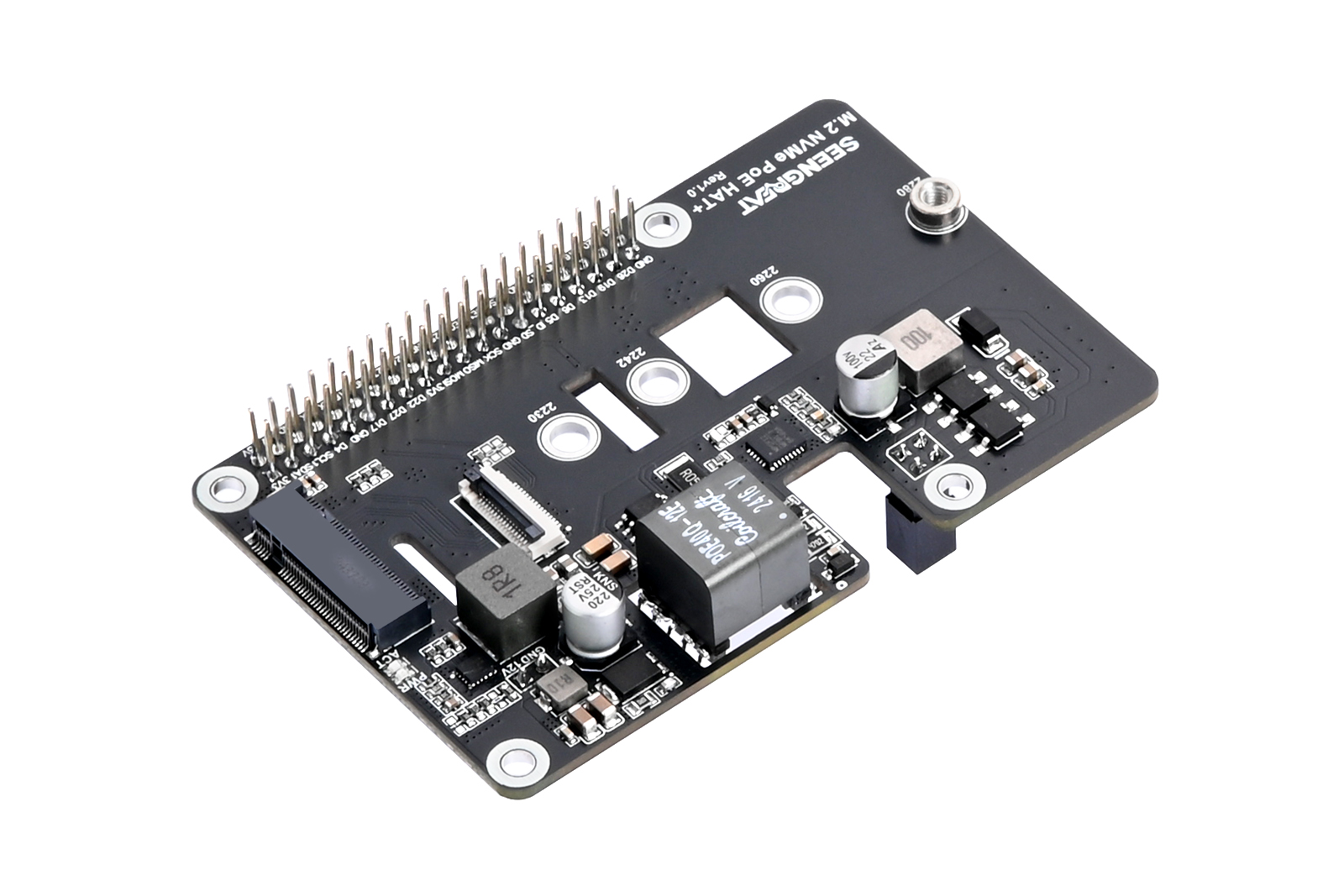

M.2 NVMe PoE HAT 是专为 Raspberry Pi 5 设计的 PCIe 转 M.2 和 PoE 电源解决方案。 该板兼容 2230/2242/2260/2280 M.2 SSD 尺寸，并支持 Gen2 和 Gen3 模式，可直接从 SSD 启动 Raspberry Pi 5。 该产品可与符合 IEEE 802.3af/at 网络标准的 PoE 路由器或交换机无缝协作， 允许通过单根以太网电缆进行供电和网络连接。 该板基于 HAT 标准设计，使用简单，可直接连接到 Raspberry Pi 的 40 针扩展接口。
产品特点
- PoE以太网供电：支持IEEE 802.3af/at PoE网络标准。
- 隔离电源设计：采用PoE开关模式隔离电源解决方案。
- 功率输出：提供5V和12V功率输出，总最大输出约为22.5W。
- M.2兼容性：支持带有M.2 M Key边缘连接器的设备。
- SSD 外形支持：兼容 2230、2242、2260 和 2280 SSD 尺寸。
- PCIe 支持：在 Gen2 和 Gen3 模式下运行。
- NVMe SSD 启动支持：允许从 NVMe SSD 启动 Raspberry Pi 5。
- HAT标准合规性：设计遵循HAT标准，支持树莓派软件/固件自动检测。

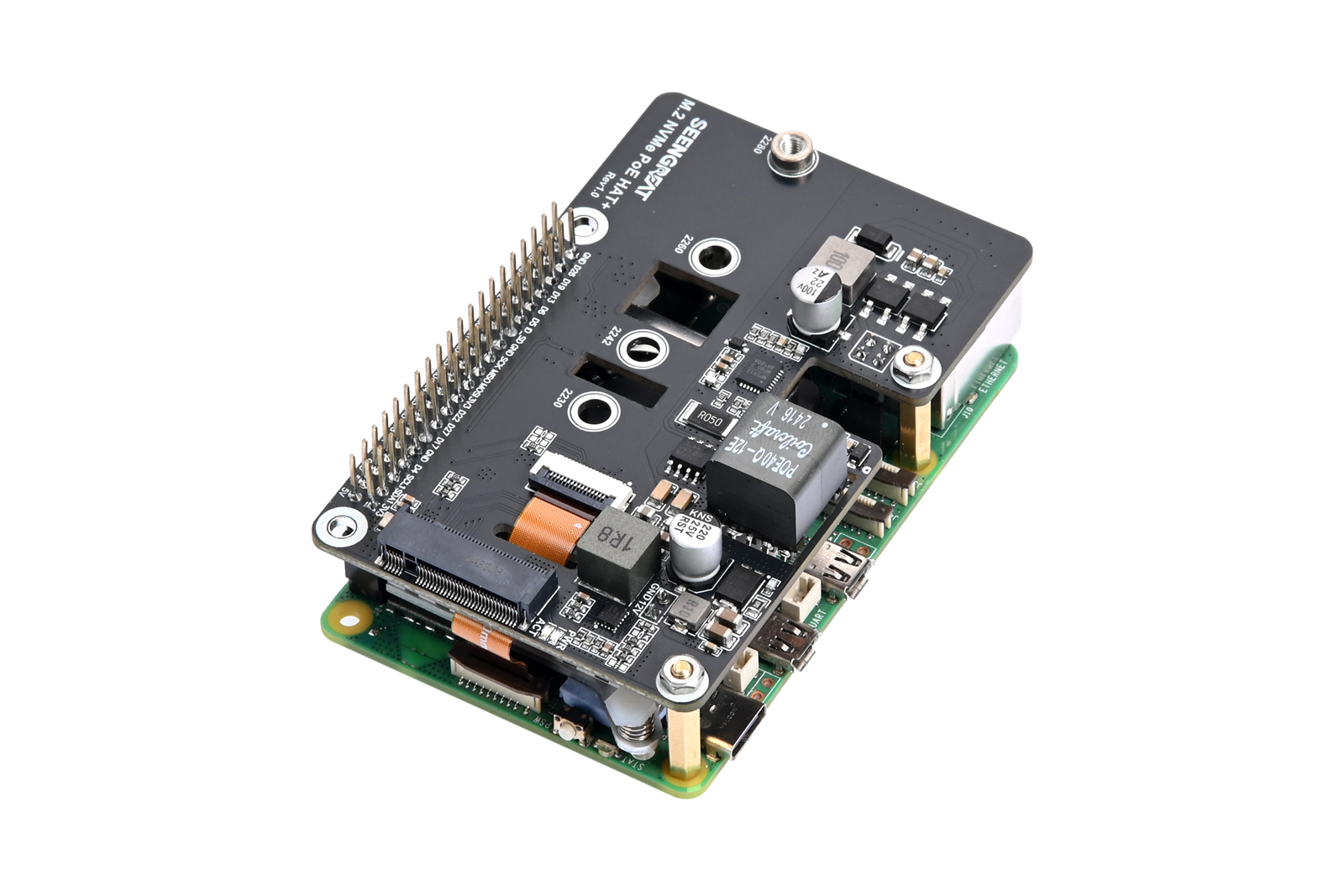

专为 RPi 5、HAT 标准设计
基于 RPi 40PIN GPIO 接口的设计，顶部通向排针，便于访问其他 RPi 扩展板。

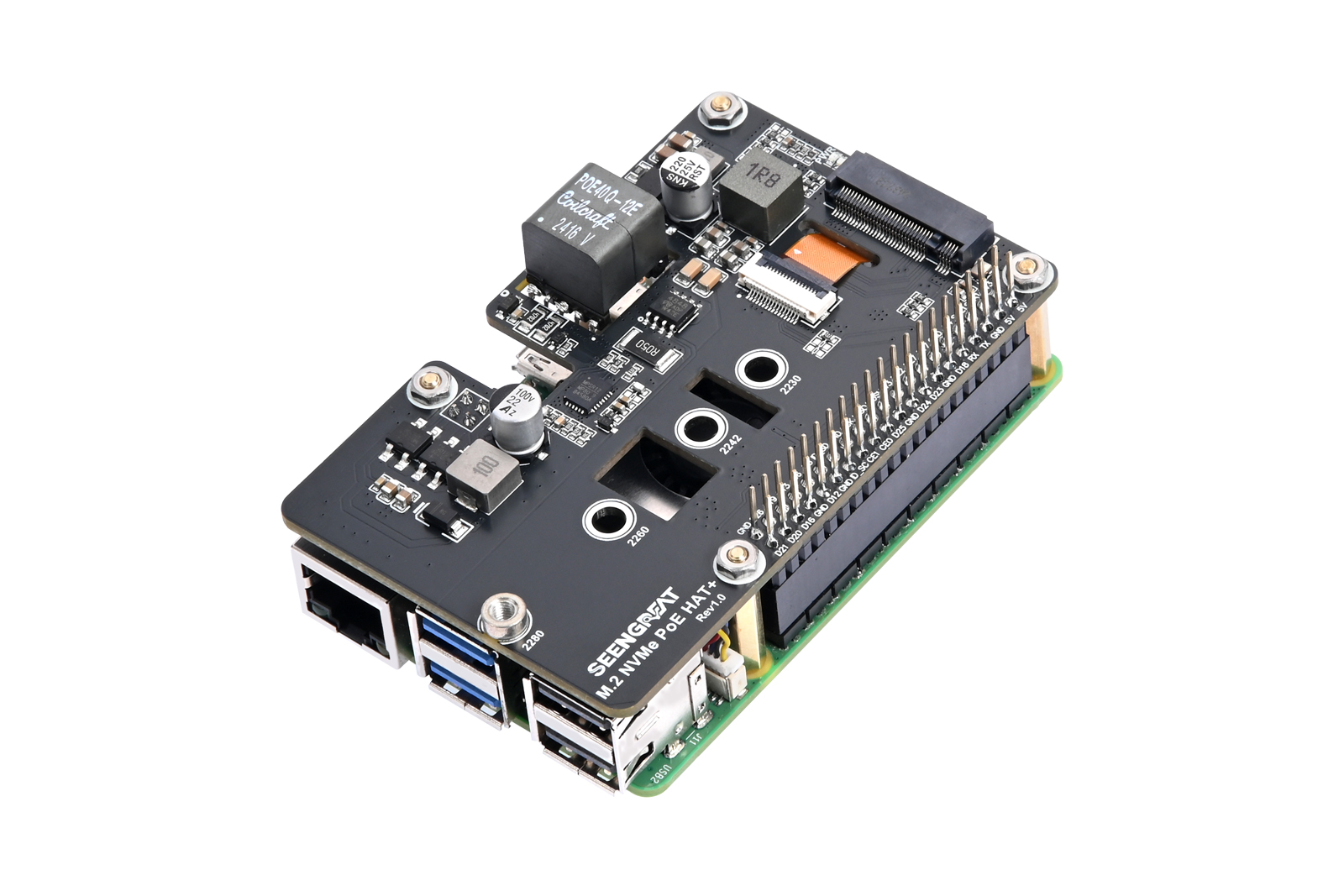

PoE 电源和网络
M.2 NVMe PoE HAT 支持 IEEE 802.3af/at PoE，通过单根以太网电缆将电源和网络连接结合起来适用于您的 Raspberry Pi 5
基于 Raspberry Pi 16 的 5PIN PCIe 接口
通过 16 针 FPC 带状电缆连接到 Pi 5
高速 NVMe SSD 支持
HAT 板支持 M.2 NVMe SSD，兼容 2230/2242/2260/2280 M.2 SSD 尺寸
支持 Gen2 和 Gen3 模式
GEN3模式理论最大传输速率为8Gbps
资源概况

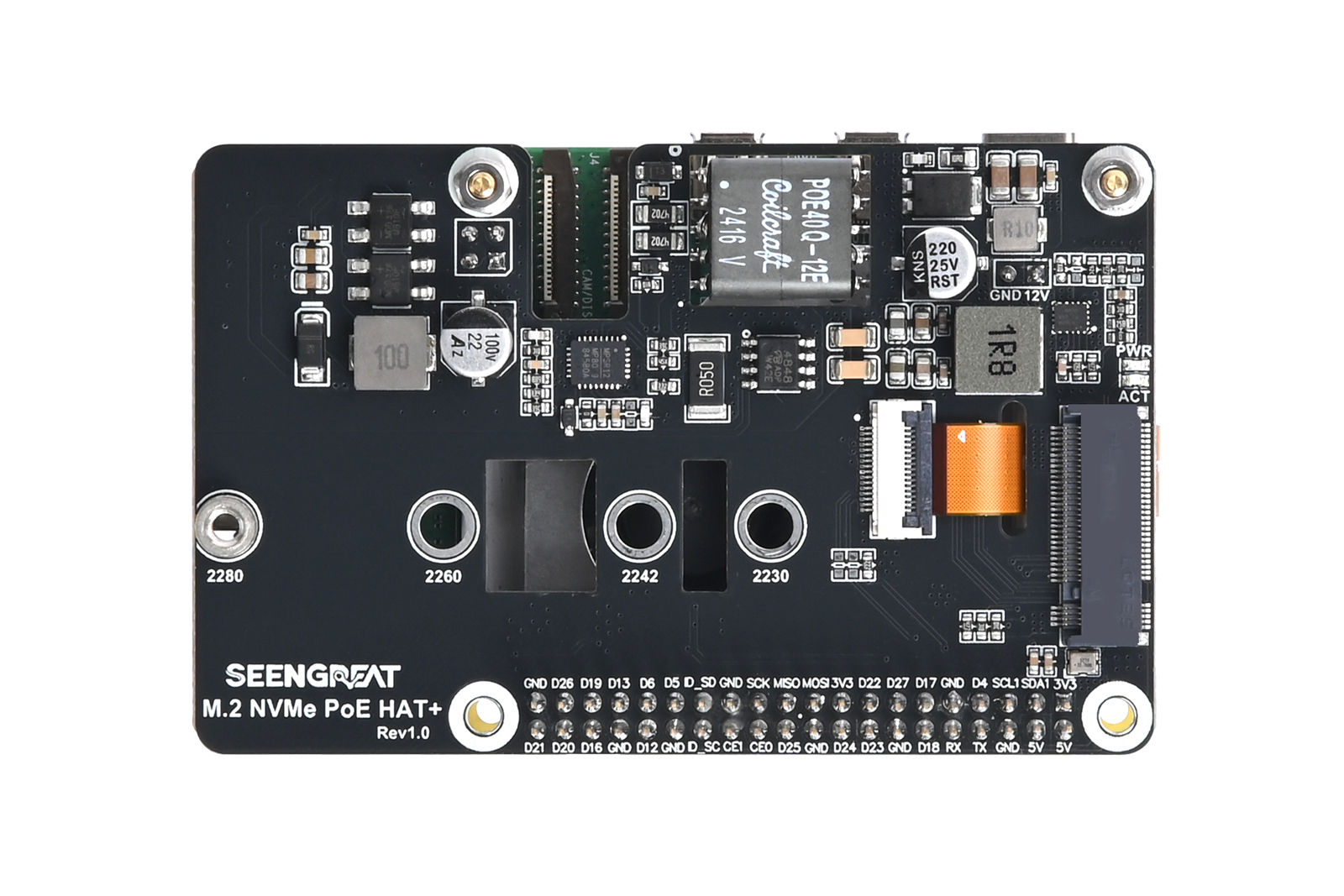

①树莓派 5 PoE 电源输入接头：通过 PoE 为 树莓派 5 提供电源输入。 ②PCIe 16P FPC 连接器：用于通过柔性印刷电缆连接 PCIe 接口。③M-Key 插槽：支持 NVMe 协议的 M.2 SSD 插槽。 ④Raspberry Pi 40 针扩展接头：兼容 Raspberry Pi 的标准 GPIO 接头。⑤2230 SSD 安装孔：固定 2230 尺寸的 SSD。 ⑥2242 SSD 安装孔：固定 2242 尺寸的 SSD。
⑦2260 SSD 安装孔：固定 2260 尺寸的 SSD。 ⑧2280 SSD 安装孔：固定 2280 尺寸的 SSD。 ⑨12V 输出引脚：为外部设备提供 12V 电源输出。
尺寸
包装内容
WIKI
SKU 250207
品牌 SEENGREAT
