导轨式串口服务器RS485 转RJ45以太网模块TCP/IP
注意：此产品价格单位为美元，邮费待定。如需获取人民币报价和运费详情，请联系客服。

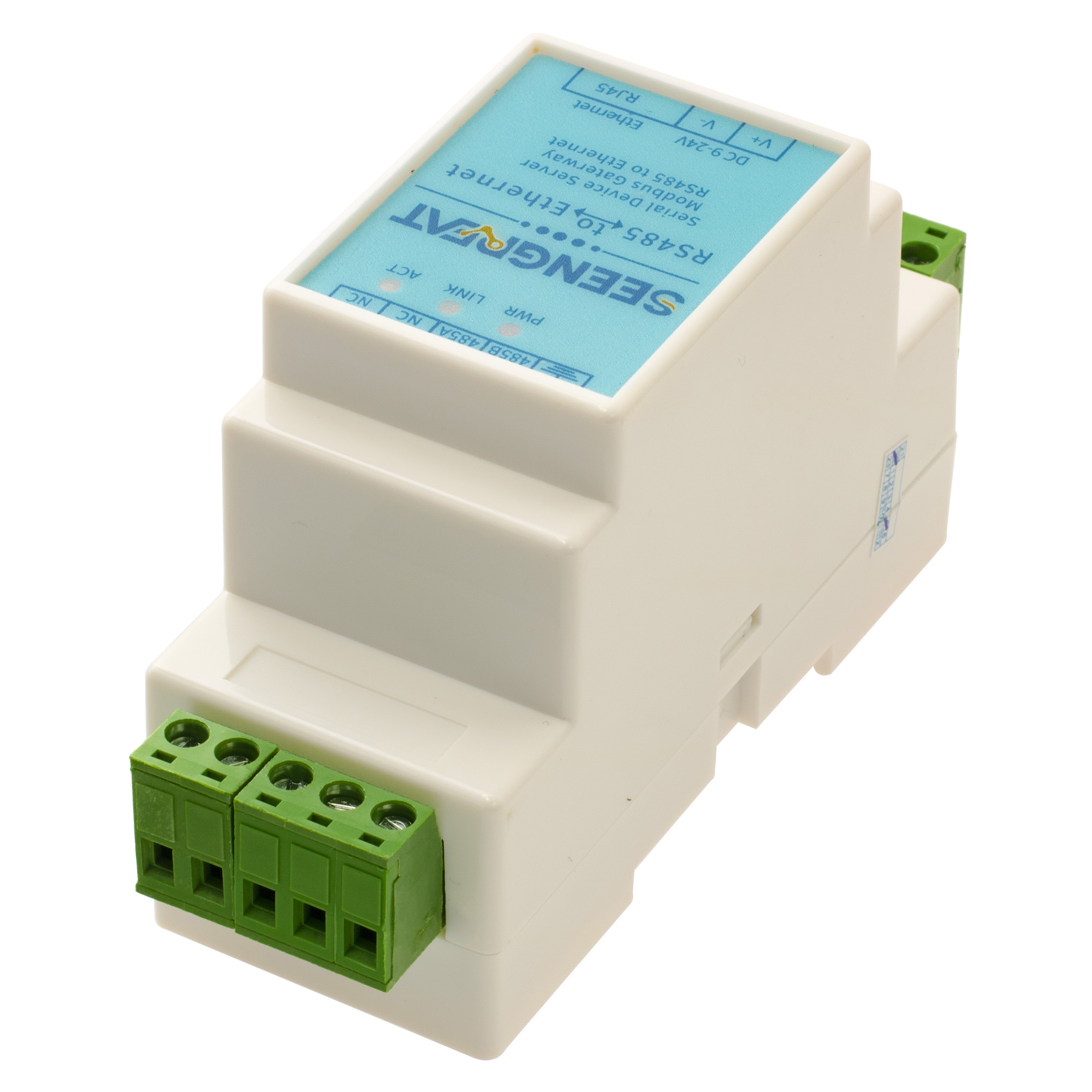

一、产品介绍示意图
RS485_TO_ETH_RAIL
工业级设计标准、多种特色功能（导轨式安装、物联网网关、多种通讯方式、端子供电、RJ45 网口、MQTT 和 JSON 协议支持、上位机/网页配置）。除此之外我 们还附送我们公司专用的产品调试助手软件。
二、产品详情
产品特性
本产品采用工业级的设计标准，使用阻燃的外壳材料，确保器其能在恶劣的
环境下正常工作，采用了，体积小巧，不仅可以作为 RS485 设备数据采集器/物 联网网关。其机械安装采用导轨式安装，适合工业领域机柜内部安装，安装方便 的同时还不占用太多空间。
本产品不仅可以作为 RS485 设备数据采集器，而且还兼具串口服务器、 Modbus 网关、MQTT 网关、RS485 转 JSON 等多种功能于一体，适用于数据采集、物联网网关、安装物联网和智能仪表监控等各种领域。具有RS485和以太网接口。其供电方式采用9~24V宽幅电压供电，囊括了工业上的各种常用电压。
产品参数
| 机械参数 | |
| 机械接口 | 导轨、接线端子、网口 |
|
成型尺寸 |
L × W × H = 10.6 × 3.6 × 5.9 (CM) |
| 硬件参数 | |
| 以太网 | 10 / 100M 自适应 RJ45 接口，2 KV 级浪涌保护 |
| 串口-接口 | RS485 × 1：RXD，TXD，GND |
| 串口-波特率 | 300 ~ 115200 bps |
| 串口-校验位 | 无，奇校验，偶校验，标记，空格 |
| 串口-数据位 | 5 ~ 9位 |
| 串口-流控 | 无流控 |
| 软件参数 | |
| 协议 | ETHERNET、IP、TCP、UDP、HTTP、ARP、ICMP、DHCP、DNS |
| 配置方式 | 上位机配置、WEB 浏览器、设备管理函数库 |
| 通信方式 | TCP/IP 直接通讯、虚拟串口方式 |
| 工作模式 | TCP服务器、TCP 客户端（同时 TCP 服务端也共存），UDP，UDP 组播 |
| 环境要求 | |
| 工作温度 | -40℃ ~ 80℃ |
| 储存温度 | -45℃ ~ 165℃ |
| 湿度范围 | 5% ~ 95% 相对湿度 |

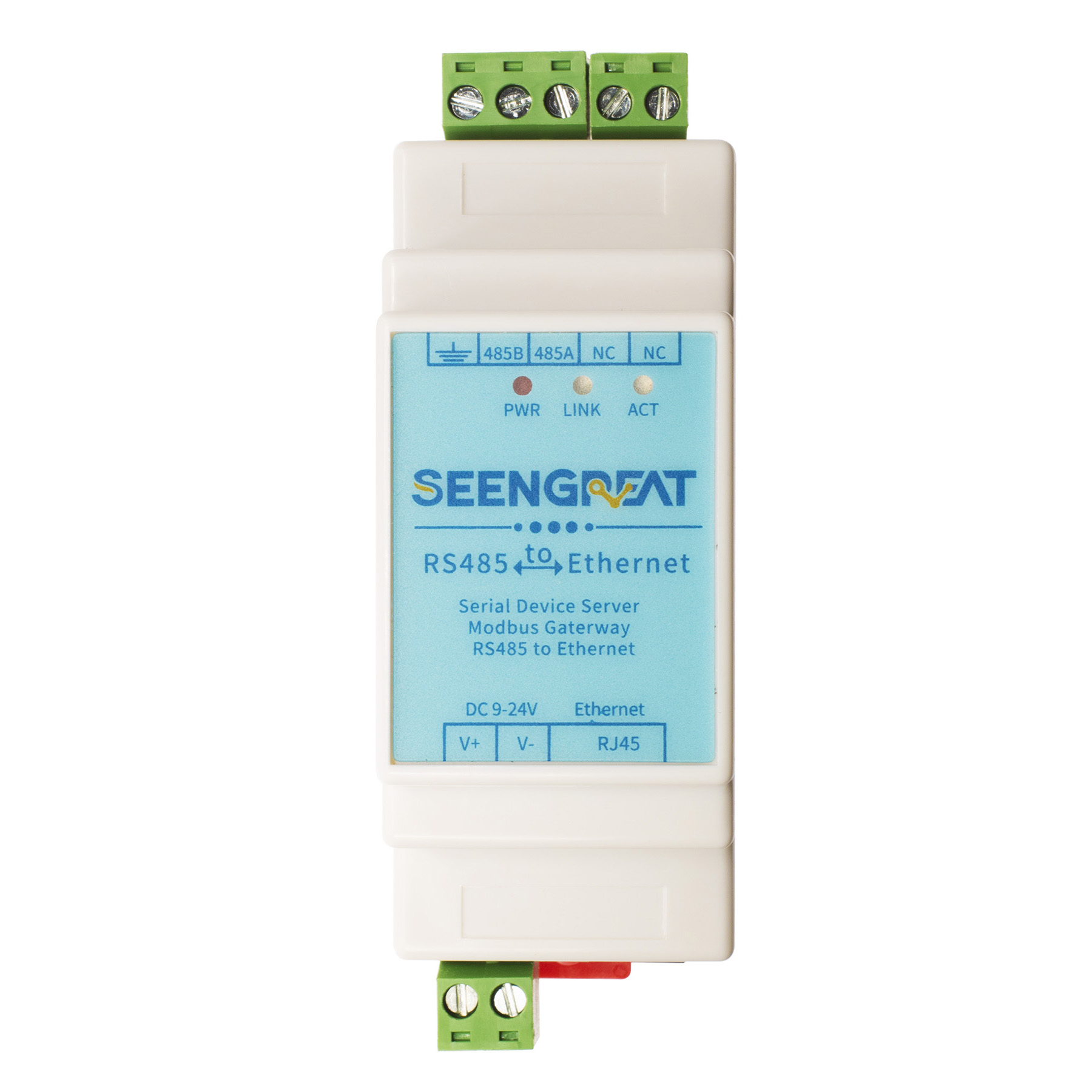

接口图解
产品尺寸
三、功能简介
基本功能
可实现RS485转以太网双向透明传输功能
与上位机的多种通讯模式
作为TCP Server
可支持30个TCP Client端连接
作为TCP Client
可以同时连接7个TCP Server端
作为UDP Server
作为UDP Client
PS: 可识别不同网络设备发送的数据并进行对应回复，防止数据错位，有效解决多个网络设备同时发送数据后串口设备回复错位的问题。
MQTT/JSON转Modbus
当作为 MQTT 网关使用时，设备可以通过透传方式将串口数据采用 MQTT 协议上传至 MQTT 服务器，支持的服务器包括百度云 MQTT、阿里云 MQTT、中国移动 OneNet 平台等。支持将采集的 Modbus RTU 或非标串口数据解析为 JSON 格式封装在 MQTT 数据包中并上传。
当作为 JSON 数据采集网关使用时，设备可以通过 RS485 连接到数据采集仪表，然后自动采集数据并转换成 JSON 格式上发至服务器。采集数据支持 Modbus RTU 645 仪表 97 版本、645 仪表 07 版本、以及各类非标 RS485 协议。用户可以通过上位机配置上传的数据格式，JSON 上传时可以支持 MQTT 协议、HTTP POST 协议和 HTTP GET 等协议。
四、配置清单
RS485 TO ETH RAIL× 1
说明：本产品不配套电源，建议选配 12V 工业导轨电源
SKU 22715
品牌 SEENGREAT
工业级别标准、体积小、导轨式安装
