树莓派Pico接口扩展版 2×20Pin
注意：此产品价格单位为美元，邮费待定。如需获取人民币报价和运费详情，请联系客服。

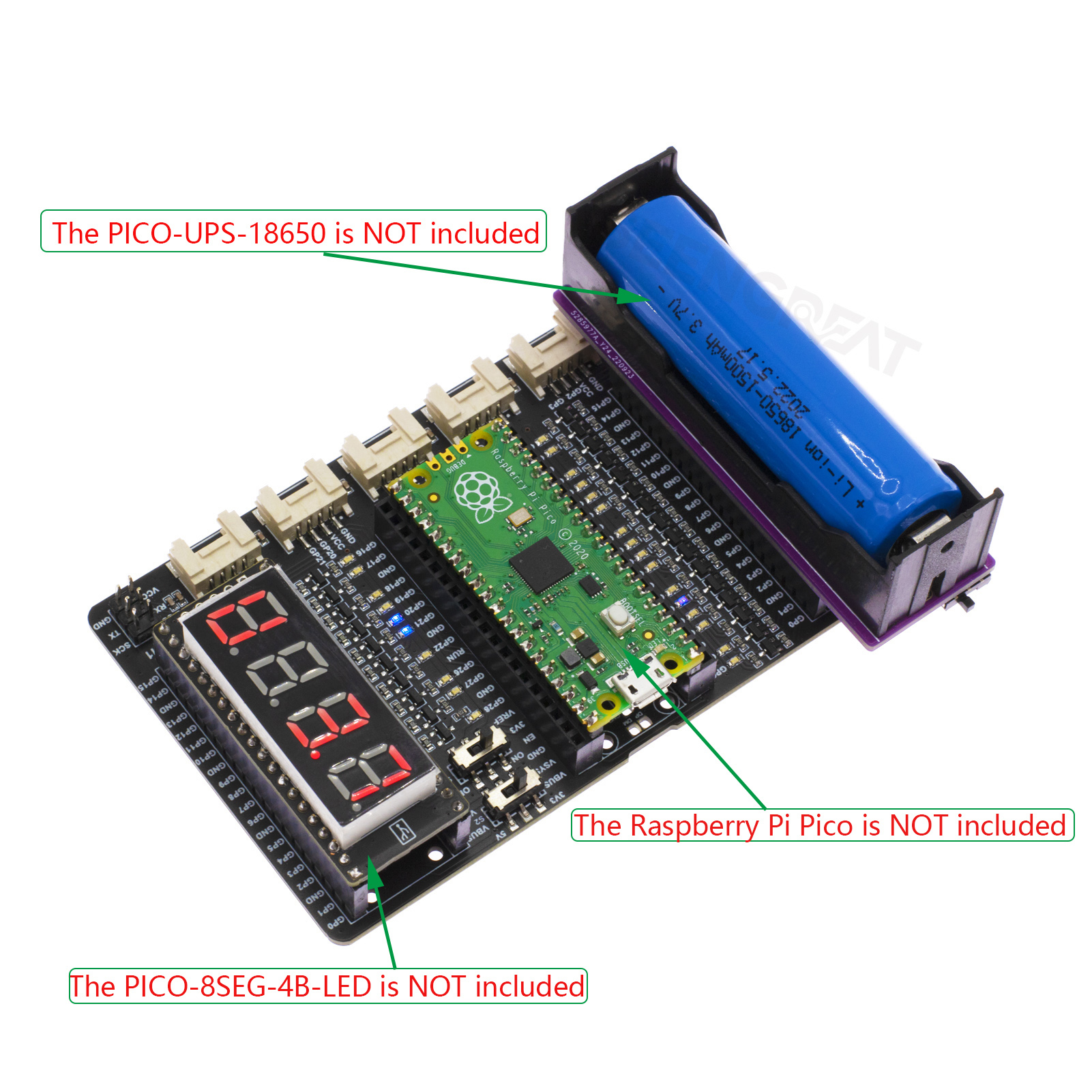

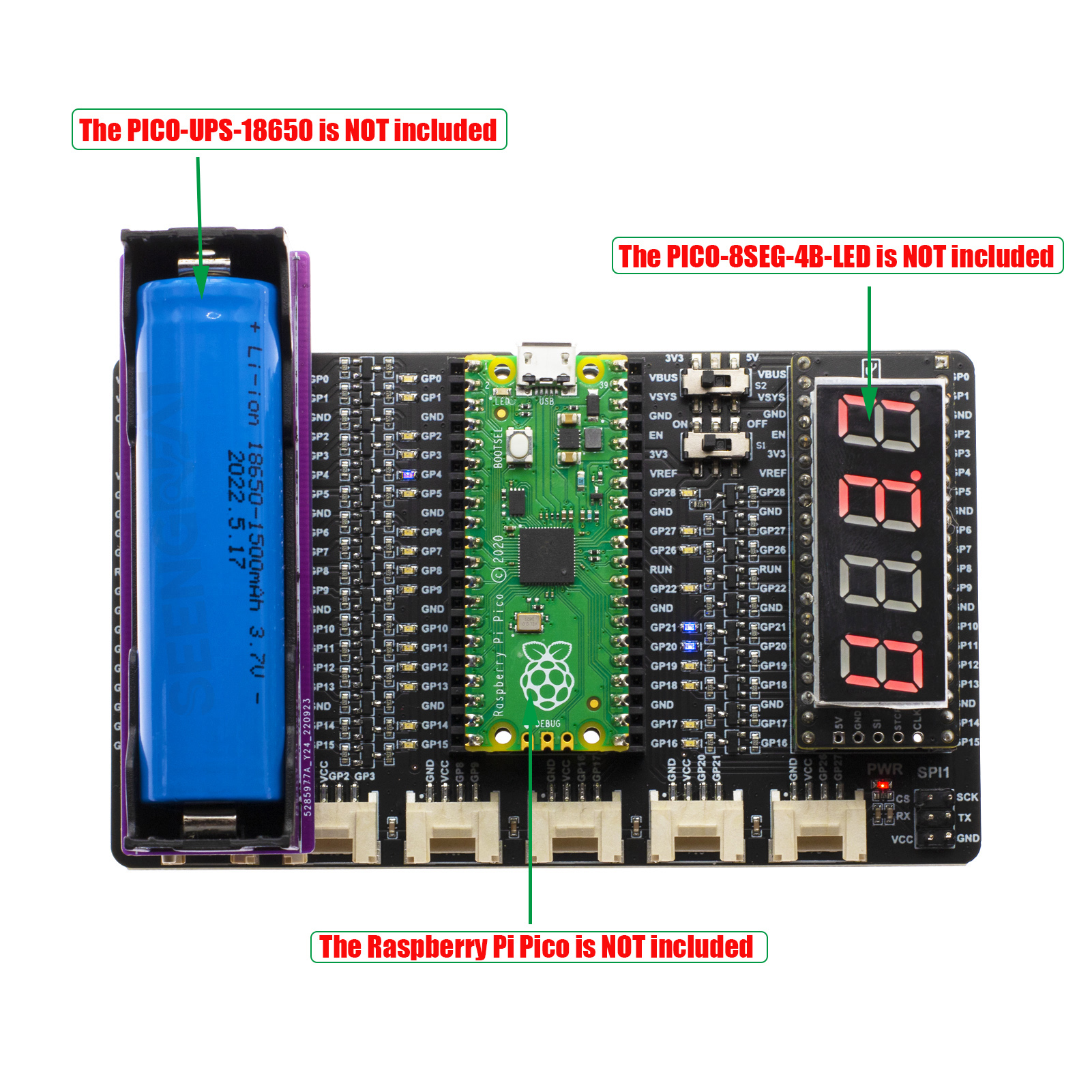

一、产品介绍示意图
二、产品详情

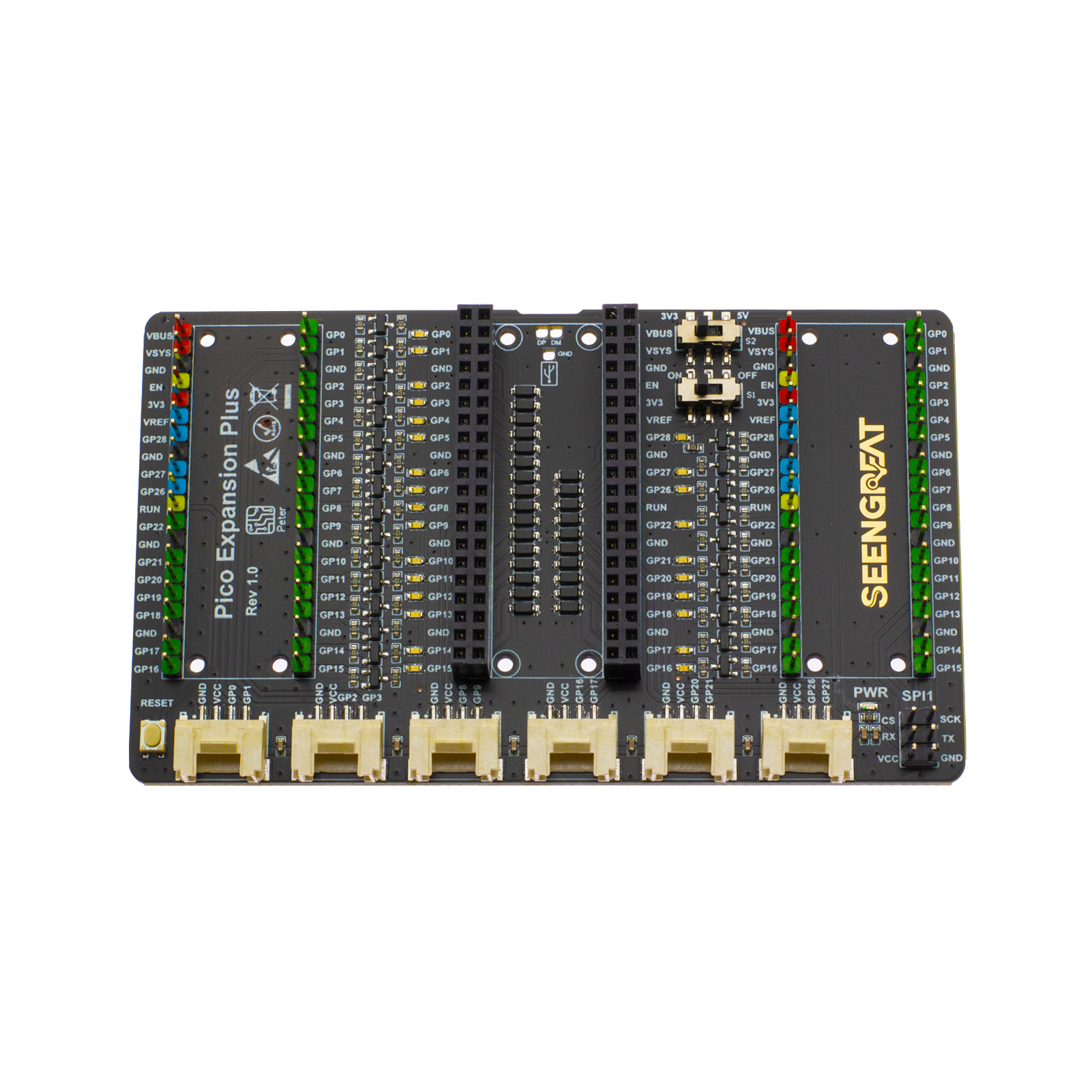

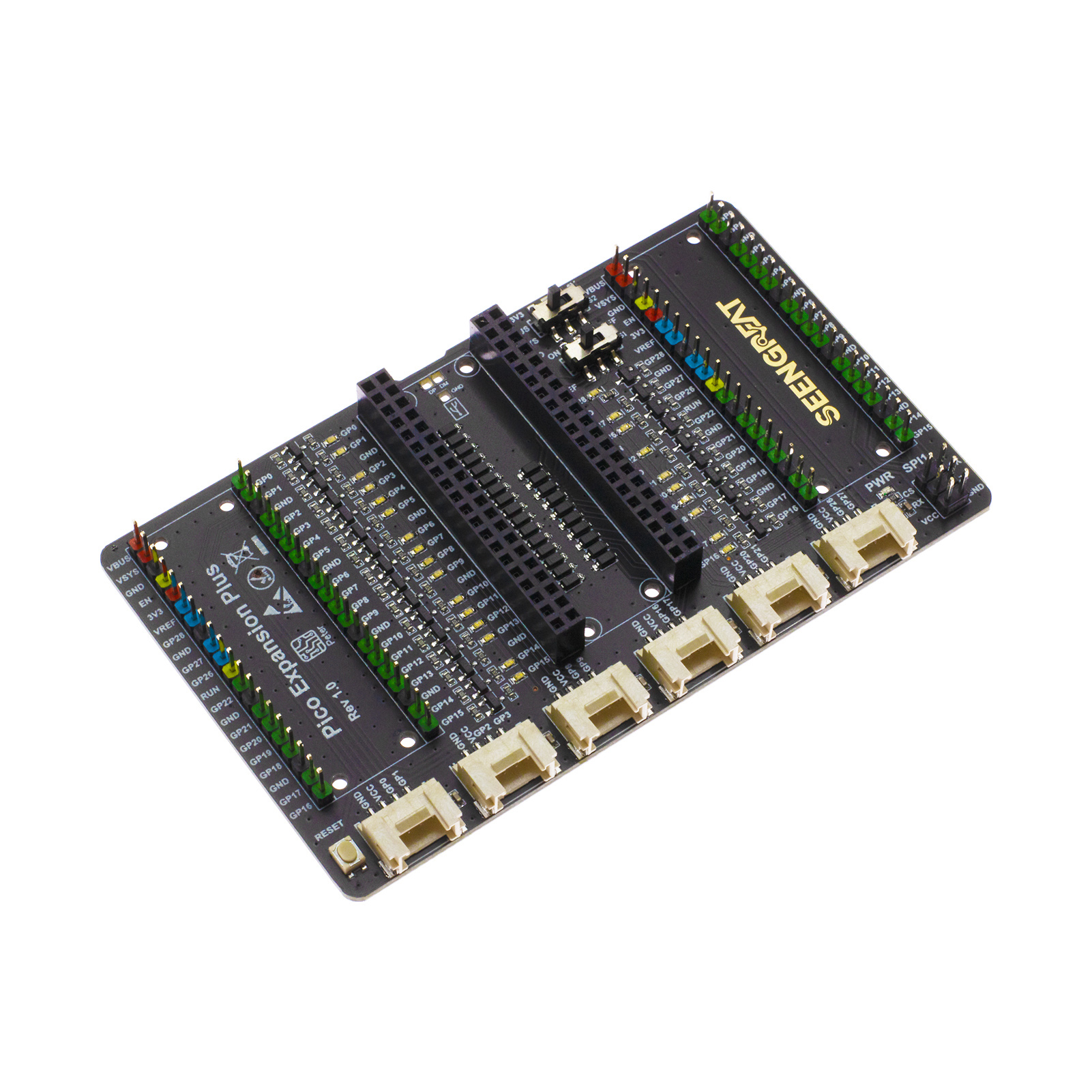

Pico Expansion Plus是专为树莓派Pico设计的一款扩展板，具备Pico所有引出GPIO的状态指示LED灯、外扩两组2*20PIN的排针接口、6个HY-2.0-4P接口、一组SPI1的排针和一个复位按键。
GPIO状态指示LED灯：可以通过拨动开关S1至ON状态打开GPIO状态显示功能，此时当GPIO为高电平时，对应的LED指示灯亮，反之灯灭。如不需要通过LED状态来显示GPIO的状态，可将开关S1拨至OFF状态。

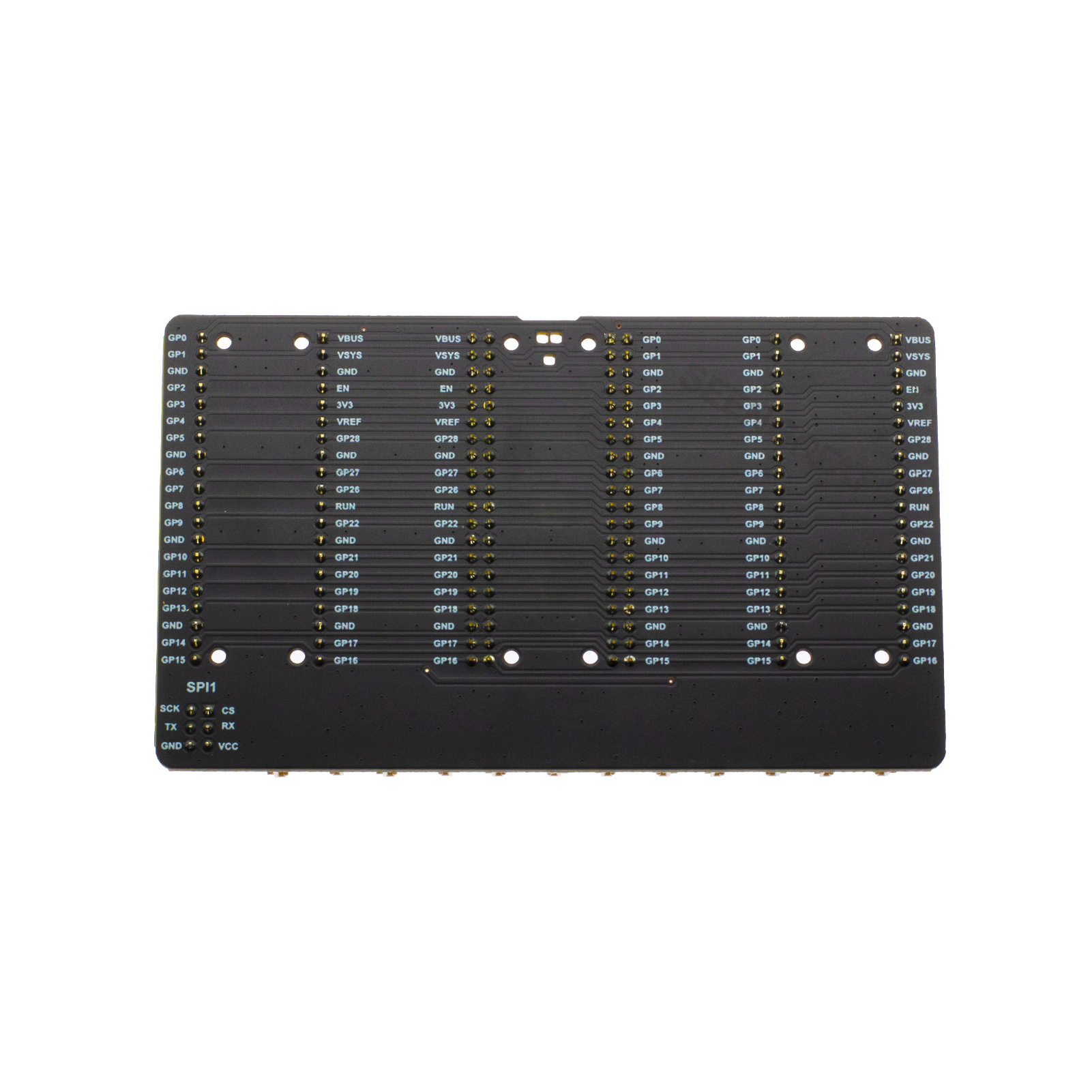

两组2*20PIN的排针接口可以方便的接入树莓派Pico扩展模块板或者连接杜邦线到外设。板子正反两面都标注了清晰的引脚功能丝印，方便使用和测量。
6个HY-2.0-4P接口可以插入2.0间距的排线，快速便捷的接入其他功能模块。通过拨码开关S2，选择接入这些接口的模块供电电压。当时，当拨码开关S2拨到5V时，接入的模块供电电压为5V，当拨码开关S2拨到3.3V时，接入的模块供电电压为3.3V。
注意：所有外扩的HY-2.0-4P接口VCC端是接在一起的，所以当选择好供电电压后，所有外扩HY-2.0-4P接口的供电电压都会变成一样。
一组排针引出SPI1接口，可通过排线或者杜邦线接入SPI外设模块。该SPI1接口与6个HY-2.0-4P接口的VCC电压一致。
树莓派Pico没有复位按键，本产品增加复位按键，用户调试或者烧写程序时无需频繁拔插Pico的USB线。
产品特性
● 26个GPIO指示灯
● 2组2*20PIN外扩排针
● 6个HY-2.0-4P接口
● 一组SPI1接口排针
● 一个复位按键
产品参数
产品尺寸 : 114mm(长)*68mm(宽)*11mm(高)
工作电压：本产品由Pico供电，供电电压为5V。
三 配置清单
Pico Expansion Plus x1
SKU 22718
品牌 SEENGREAT
