树莓派Pico升级版扩展板 2组2x20PIN Pico标准接口
注意：此产品价格单位为美元，邮费待定。如需获取人民币报价和运费详情，请联系客服。
一、产品介绍示意图
二、产品详情

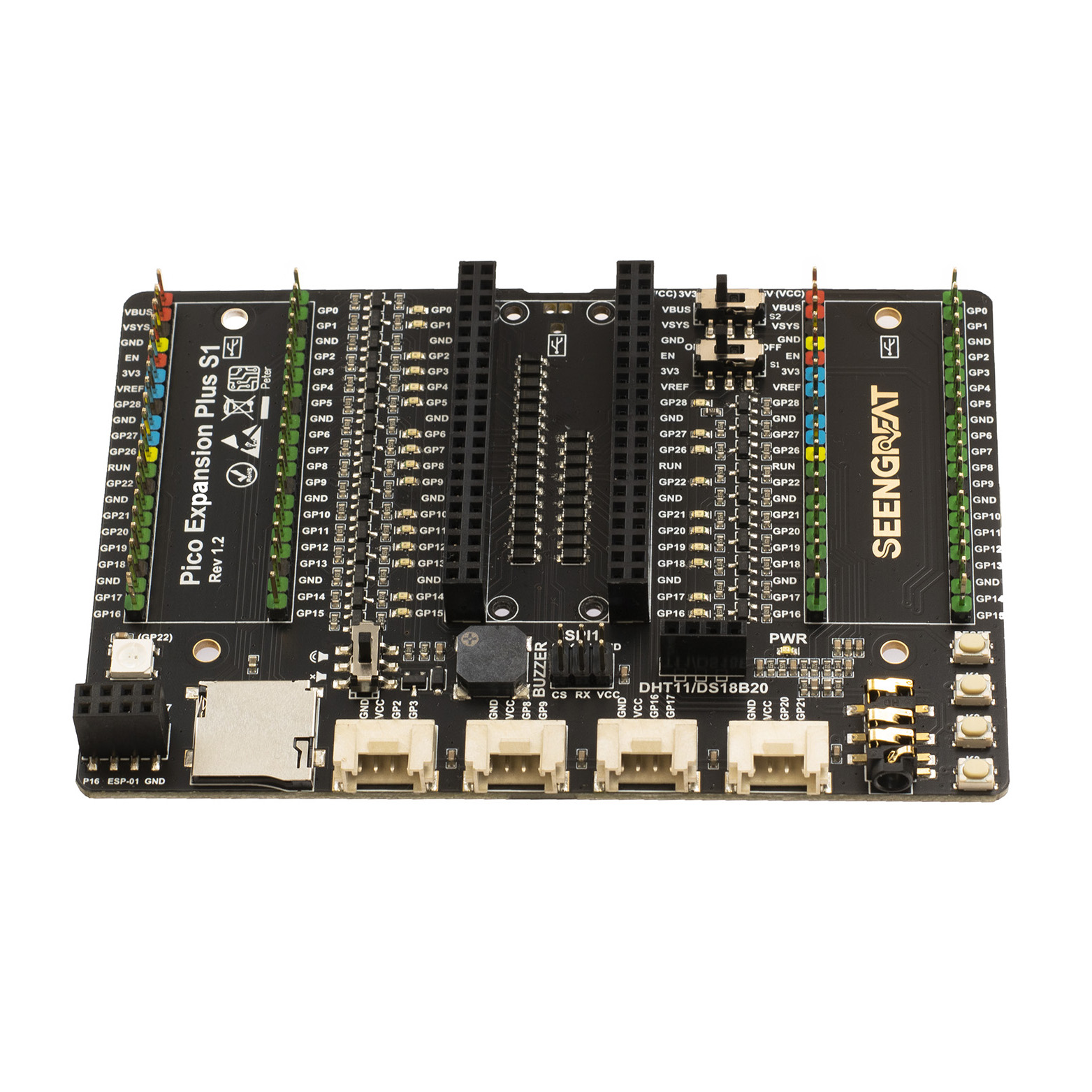

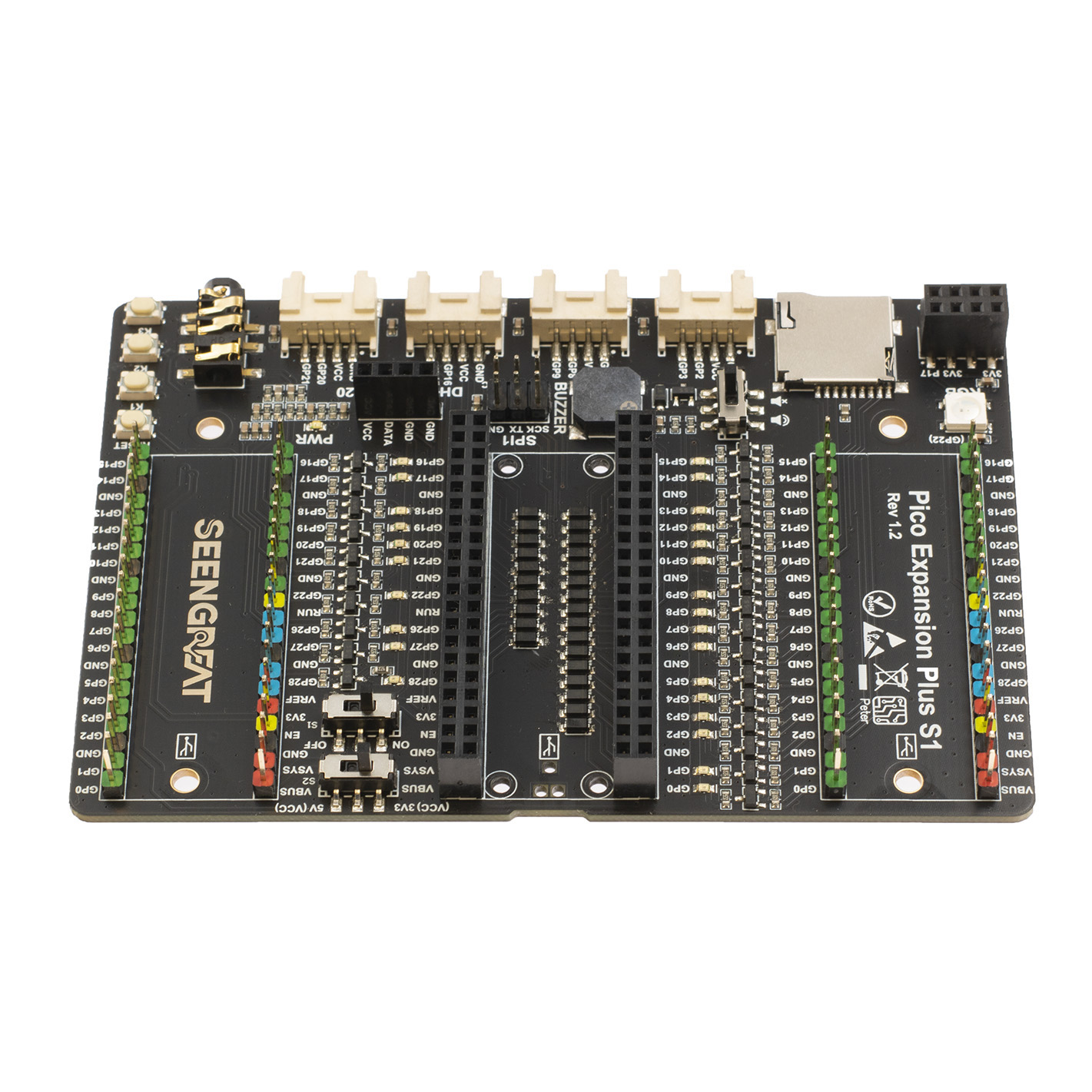

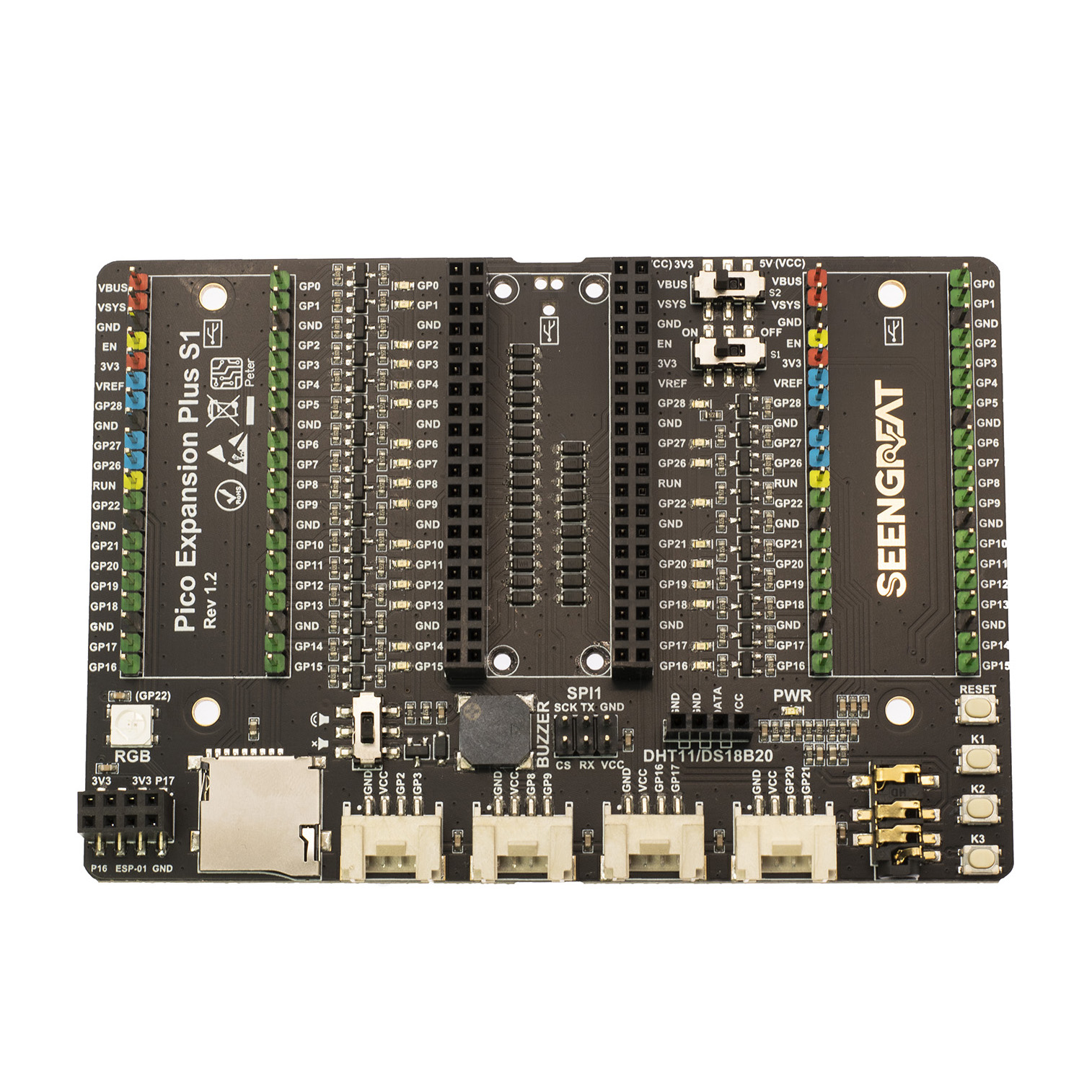

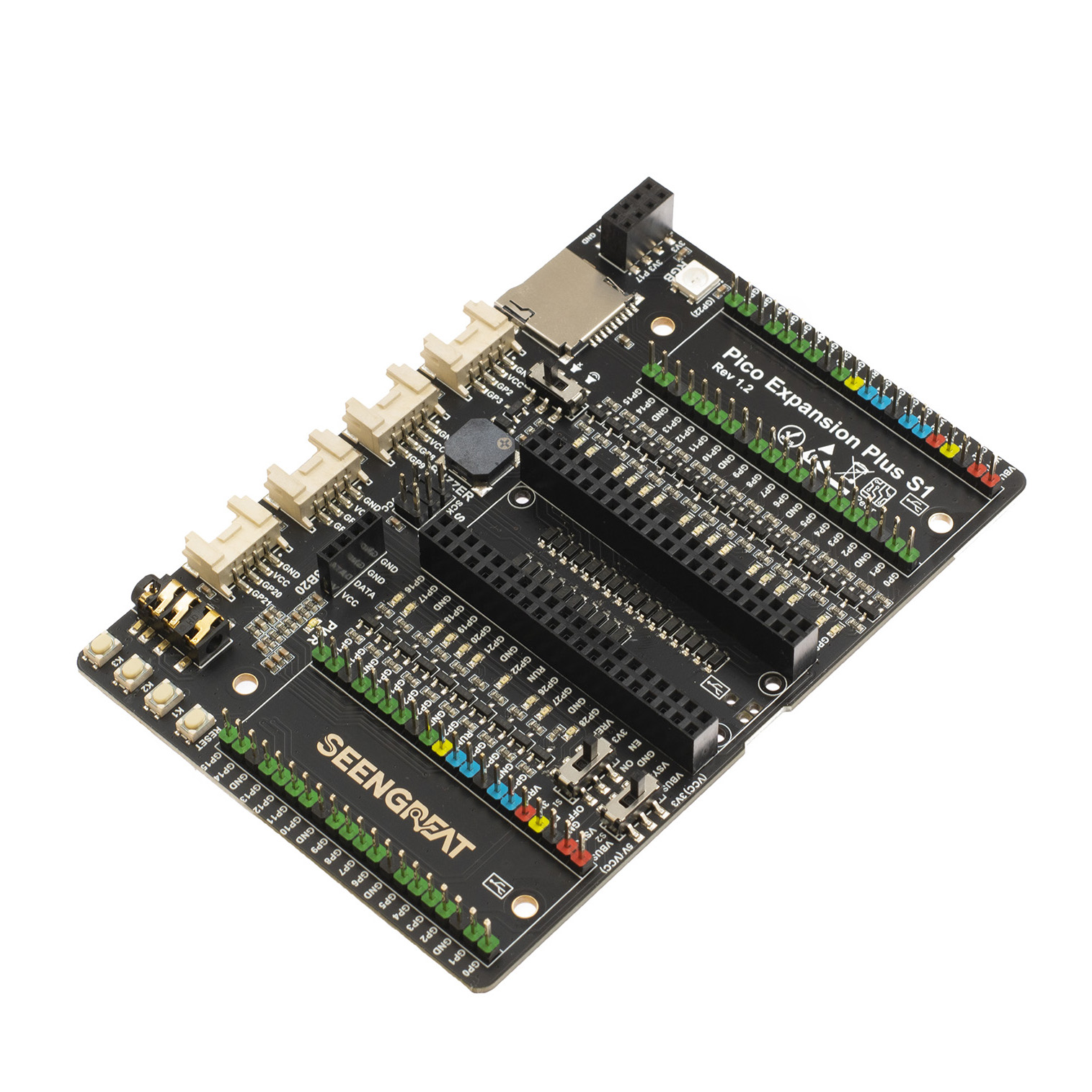

● Pico Expansion Plus S1是专为树莓派Pico设计的一款升级版扩展板，不仅具备Pico Expansion Plus版本的Pico中所有引出GPIO的状态指示LED灯、外扩两组2*20PIN的排针接口、4个HY-2.0-4P接口、1组SPI1的排针和1个复位按键，还新增1个全彩色RGB，板载Micro SD 卡槽，带开关的蜂鸣器，1个可用于DHT11/DS18B20传感器的2.54mm 4PIN排母，还有一个1个标准的3.5mm音频接口。
● GPIO状态指示LED灯：可以通过拨动开关S1至ON状态打开GPIO状态显示功能，此时当GPIO为高电平时，对应的LED指示灯亮，反之灯灭。如不需要通过LED状态来显示GPIO的状态，可将开关S1拨至OFF状态。

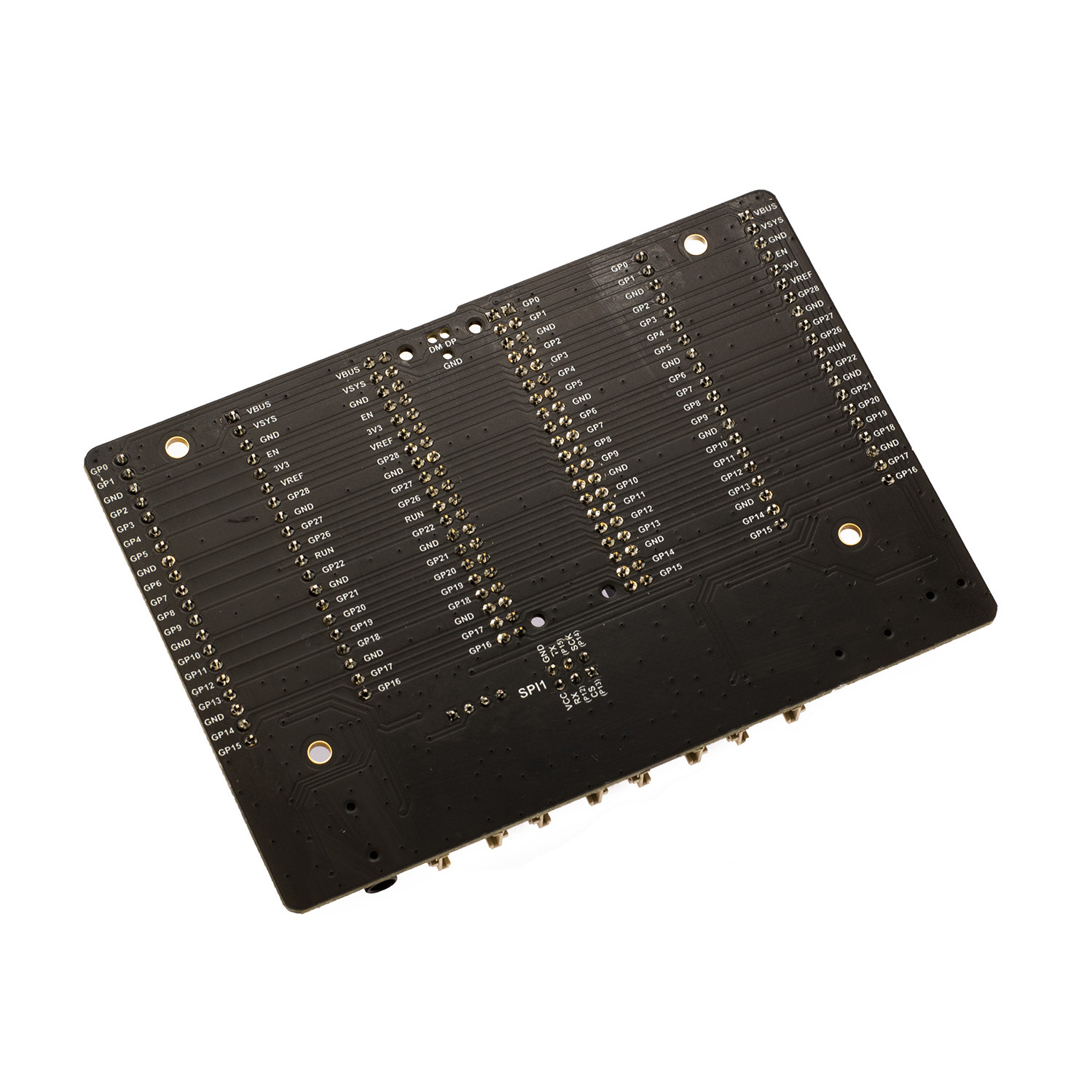

两组2*20PIN的排针接口可以方便的接入树莓派Pico扩展模块板或者连接杜邦线到外设。板子正反两面都标注了清晰的引脚功能丝印，方便使用和测量。
● 4个HY-2.0-4P接口可以插入2.0mm间距的排线，快速便捷的接入其他功能模块。通过滑动开关S2，选择接入这些接口的模块供电电压。当时，当滑动开关S2拨到5V时，接入的模块供电电压为5V，当滑动开关S2拨到3.3V时，接入的模块供电电压为3.3V。注意：所有外扩的HY-2.0-4P接口VCC端是接在一起的，所以当选择好供电电压后，所有外扩HY-2.0-4P接口的供电电压都会变成一样。
● 一组排针引出SPI1接口，可通过排线或者杜邦线接入SPI外设模块。该SPI1接口与4个HY-2.0-4P接口的VCC电压一致。1个全彩色RGB，运行例程可看见炫酷LED灯。1个能插Micro SD卡的卡槽。1个带开关的蜂鸣器，随开随用。
预留一个2.54mm 4PIN排母，引出电源引脚、数据线引脚、两个地引脚，能搭配多个扩展模块使用，比如DS18B20温度传感器、DHT11温湿度传感器等等，使用范围更广。还预留一个ESP-01转接模块焊点，支持IIC总线，支持UART。还有一个标准的3.5mm音频接口，支持双声道与左声道切换。
● 树莓派Pico没有复位按键，本产品增加复位按键，用户调试或者烧写程序时无需频繁拔插Pico的USB线。
产品特性
● 具备Pico所有引出GPIO的LED状态指示灯
● 5V供电电压（由PICO提供）
● 板载Micro SD卡槽、全彩RGB（WS2812）、标准的3.5mm音频接口、蜂鸣器、按键等
● 提供可用于树莓派Pico 开发板的Python开源示例程序
产品参数
| 尺寸 | 144mm(长)*78.5mm(宽)*11mm(高) |
| 供电电压 | 5V(Pico供电) |
资源简介
模块资源简介如下图所示：
外形尺寸
144mm(长)*78.5mm(宽)*11mm(高)
Pico Expansion Plus S1 尺寸图
三 配置清单
Pico Expansion Plus S1 x1
SKU 23818
品牌 SEENGREAT
